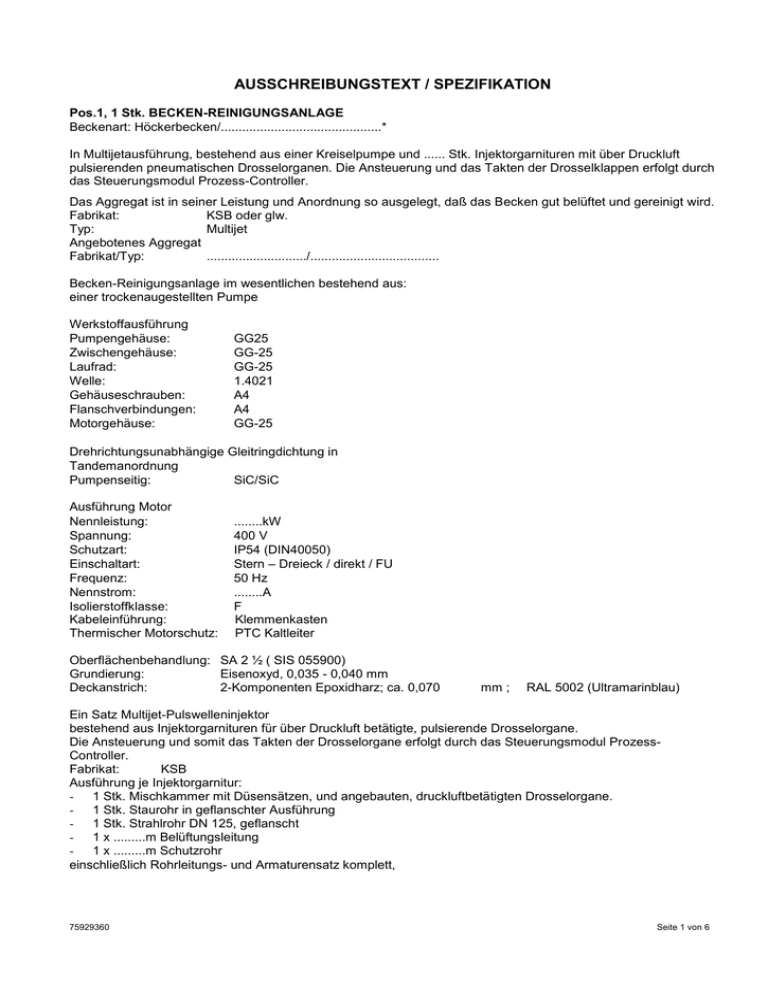

AUSSCHREIBUNGSTEXT / SPEZIFIKATION Pos.1, 1 Stk. BECKEN-REINIGUNGSANLAGE Beckenart: Höckerbecken/.............................................* In Multijetausführung, bestehend aus einer Kreiselpumpe und ...... Stk. Injektorgarnituren mit über Druckluft pulsierenden pneumatischen Drosselorganen. Die Ansteuerung und das Takten der Drosselklappen erfolgt durch das Steuerungsmodul Prozess-Controller. Das Aggregat ist in seiner Leistung und Anordnung so ausgelegt, daß das Becken gut belüftet und gereinigt wird. Fabrikat: KSB oder glw. Typ: Multijet Angebotenes Aggregat Fabrikat/Typ: ............................/.................................... Becken-Reinigungsanlage im wesentlichen bestehend aus: einer trockenaugestellten Pumpe Werkstoffausführung Pumpengehäuse: Zwischengehäuse: Laufrad: Welle: Gehäuseschrauben: Flanschverbindungen: Motorgehäuse: GG25 GG-25 GG-25 1.4021 A4 A4 GG-25 Drehrichtungsunabhängige Gleitringdichtung in Tandemanordnung Pumpenseitig: SiC/SiC Ausführung Motor Nennleistung: Spannung: Schutzart: Einschaltart: Frequenz: Nennstrom: Isolierstoffklasse: Kabeleinführung: Thermischer Motorschutz: ........kW 400 V IP54 (DIN40050) Stern – Dreieck / direkt / FU 50 Hz ........A F Klemmenkasten PTC Kaltleiter Oberflächenbehandlung: SA 2 ½ ( SIS 055900) Grundierung: Eisenoxyd, 0,035 - 0,040 mm Deckanstrich: 2-Komponenten Epoxidharz; ca. 0,070 mm ; RAL 5002 (Ultramarinblau) Ein Satz Multijet-Pulswelleninjektor bestehend aus Injektorgarnituren für über Druckluft betätigte, pulsierende Drosselorgane. Die Ansteuerung und somit das Takten der Drosselorgane erfolgt durch das Steuerungsmodul ProzessController. Fabrikat: KSB Ausführung je Injektorgarnitur: - 1 Stk. Mischkammer mit Düsensätzen, und angebauten, druckluftbetätigten Drosselorgane. - 1 Stk. Staurohr in geflanschter Ausführung - 1 Stk. Strahlrohr DN 125, geflanscht - 1 x .........m Belüftungsleitung - 1 x .........m Schutzrohr einschließlich Rohrleitungs- und Armaturensatz komplett, 75929360 Seite 1 von 6 bestehend aus : - Entlüftungsventile - Pneumatisch betätigte Drosselorgane - diverse Kleinarmaturen für Spülanschlüsse - Verrohrung aus nahtlosen Stahlrohren bzw. Spiraldruckschläuchen - Verbindung der Rohrleitungskomponenten erfolgt mittels Rohrkupplungen bzw. Flanschen einschließlich Konsolen Korrosionsschutz der Rohrleitung und der Konsolen - Oberflächenvorbehandlung nach DIN 55928, Teil 4 - Feuerverzinkung gem. DIN 50976 (Mindestdicke 85 mym) - Flanschverbindungen aus Edelstahl. Druckluftanlage bestehend aus : 1 Stk. Kompressor, komplett anschlußfertig verdrahtet zur Betätigung der pulsierenden Drosselorgane Technische Daten: Nennleistung Antriebsmotor: Schutzart/lsolierstoffkIasse der Motoren: Betriebs/Steuerspannung/Frequenz: .......... kW IP55 400V/230V/50Hz Einschließlich der zum Betrieb erforderlichen Komponenten wie: Druckluftbehälter mit angebautem Druckschalter, Luftaufbereitungsanlage, Druckschalter für übergeordnete Freigabe etc. Hochdruckschlauch zur schwingungsfreien Verbindung des Druckluftanschlusses mit der Ventilinsel Ventilinsel mit Magnetventilen 24VDC Ventilstecker mit LED und integriertem Varistor, Ventile auf Klemmen verdrahtet. Steueranschlüsse der Ventile nach außen geführt. Anschlüsse P und R zentralisiert, R mit zusätzlichem Außenanschluß. Sicherheitseinrichtung für Pulswellenelemente, komplett intern verrohrt und verdrahtet. Steuerungsmodul Freiparametrierbare elektrische Mess- und Steuereinheit Zur Steuerung der Multijetanlage mit .......stk. Injektoren und ........stk. Entleerungspumpen Fabrikat: KSB Baureihe: Prozess-Controller: .................................... Die Eingabe der spezifischen Anlagendaten erfolgt über die integrierte Anzeige- und Bedieneinheit mit Folientastatur Das Gerät hat folgende Funktionen zu erfüllen: - Ermittlung eines Einstauereignisses im Becken (Beginn der Füllung des Beckens) - Filterung der Wellenbewegungen der Wasseroberfläche im Becken/Pumpensumpf - Berechnung des absoluten Wasserstandes im Becken/ Pumpensumpf, Ermittlung einer steigenden/fallenden Tendenz - Berechnung des Ein- und Ausschaltwasserspiegels - Berechnung der Intervallzeiten für die wasserstandsabhängige zeitliche Ansteuerung der Multijetreinigungsanlage - Ansteuerung der Magnetventile der druckluftbetriebenen Drosselorgane in Abhängigkeit vom Wasserstand im Becken - Bestimmung der variablen wasserstandsabhängigen Lauf- und Stillstandszeiten im Intervallbetrieb - Überwachung von Störmeldeeingängen Die eingegebenen Daten können optisch angezeigt werden (Anwahl). 75929360 Seite 2 von 6 Parametrisierung des Gerätes: - Abgleichfunktion für die einzelnen Meßwerte mit Eingabe des Meßbereichs und Nullpunkt Korrektur des Meßwertes - Filterung der Wellenbewegung der Wasseroberfläche im Becken/Pumpensumpf - Berechnung einer steigenden / fallenden Tendenz im Becken - Ermittlung der Über- bzw. Unterschreitung einer Freigabe im Zulaufkanal - Ansteuerung des Aggregates in Dauer- / Intervallbetrieb je nach Wasserstand im Pumpensumpf/Becken - Überwachung des Motornennstromes des Reinigungsaggregates, Abschaltung bei Unterschreitung des eingestellten Nennstromes und Überwachung des Reinigungsaggregates auf Verstopfung. - Eingabe der Ein- und Ausschaltpunkte der Entleerungspumpen, sofern vorhanden, in Abhängigkeit des Füllstandes im Becken und des Füllstandes im Zulaufkanal. - Einstellung der Parameter für die Entleerungspumpen, sofern vorhanden: Freigabe der Entleerung, Bestimmung des Entleerungsungspume in Abhängigkeit vom Soll- und Istentleerungsmengenvergleich - zyklischer, frei programmierbarer, gestaffelter, Anlauf für alle Antriebe - Zeitliche Staffelung beim Einschalten aller Aggregate auf ihre max. Schalthäufigkeit Meßwertspeicherung und Protokollierung: - Beginn und Ende eines Einstaus mit Datum und Uhrzeit - Maximaler Füllstand im Becken/Pumpensumpf - Betriebszeiten der einzelnen Aggregate - Auftreten von Störungen einzelner Aggregate mit Datum und Uhrzeit Abruf der gespeicherten Daten: über eine Integrierte DDE-Schnittstelle sind alle Daten abrufbar. Bedienung des Gerätes: 4-zeilige mit je 20-zeichen bestückte Bedieneinheit für die Ein- und Ausgabe von aktuellen Prozeßinformationen mit integriertem Tastenfeld, zur Bedienung der Meß- und Steuereinheit. Das Gerät ist voreingestellt und einzubauen. Die Anlagenparameter sind über die Bedieneinheit auszulesen und an die örtlichen Gegebenheiten anzupassen. Einstellung der Parameter für ein Beckenreinigungsaggregat: - Stromgrenze für den Trockenlauf - Laufzeit für den Trockenlauf - Betriebszeit beim Intervall-Betrieb - Pausenzeit beim Intervall-Betrieb - Einschaltpunkt des Beckenreinigungsaggregates in Abhängigkeit vom Füllstand - Schaltpunkt zum Übergang in den Intervall Betrieb - Eingabe einer Betriebssperre bei Annäherung des Füllstands an die Marke des Beckenüberlaufs - Ein- und Ausschaltpunkt der Entleerungspumpen ALU-Gehäuse für Hutschienenmontage Maße in mm B = 236, H = 106, T = 60 Anschlüsse über Schraubsteckklemmen Stromversorgung 24 V DC Mikroprozessor mit Festprogramm Speicher 2 x 128 KByte RAM, batteriegepuffert Speicher 2 x 128 KByte FLASH-EPROM Schnittstelle 1, RS 232 oder RS 485 Schnittstelle 2, RS 232 RTS/CTS oder RS 485 Schnittstelle 3, RS 232 DDC-Schnittstelle 16 analoge Eingänge 0-10 V DC 12 digitale Eingänge 24 V DC 8 mA 2 Zähleingänge digital 24 V DC 8 mA 4 Ausgänge analog 0,1 – 10 V DC 2 mA 4 Ausgänge digital, Transistor 24 V DC 0,3 A 8 Ausgänge digital, Relais 230 V AC 4A ohmsch je 2 Relais mit gemeinsamer Summe 75929360 Seite 3 von 6 Bedieneinheit ALU Gehäuse zur Schaltschrankfronttafelmontage Maße in mm B = 200, H = 106, T = 50 Anschlüsse über Schraubsteckklemmen Stromversorgung 24V DC Mikroprozessor mit Festprogramm Schnittstelle 1, RS 232 oder RS 485 LC-Display 4-stellig / 20 Zeichen mit Beleuchtung Folientastatur mit 17 Kurzhubtasten Netzteil, stabilisiert 220/24 V Folgende Erweiterungsmöglichkeiten müssen zu einem späteren Zeitpunkt möglich sein: - SRAM Memory Card Modul zur Speicherverarbeitung bis 8MB SRAM - Interface - Modul InterBus zur Anbindung bzw. zum Datenaustausch an übergeordnete Rechnersysteme - Interface - Modul PROFIBUS DP zur Anbindung bzw. zum Datenaustausch an übergeordnete Rechnersysteme - Direkte Vernetzung mehrerer Steuereinheiten - Erweiterungsmodule für die Erweiterung der Ein- Ausgangskapazität - Ankopplung eines Modems zur Anbindung bzw. zum Datenaustausch an übergeordnete Rechnersysteme - Ankopplung eines Rechners über eine DDE-Schnittstelle zum Lesen von Daten und Steuerungsvariablen Vorstehend genannte Komponenten komplett liefern und montieren: Pos. 2, 1 Stk. Elektro-Verteilungsanlage zur Steuerung der Reinigungsanlage System: Multijet mit folgenden wesentlichen Merkmalen: gekapselt im Stahlblechgehäuse, Schutzart IP 54 Betriebsspannung: 400 V/50 Hz Steuerspannung: 230 V/50 Hz für folgende Einheiten: Multijet, Druckluftanlage und .......... Stk. Entleerungspumpen, sofern vorhanden, mit folgenden Geräten: 1 Hauptschalter 1 Voltmeter mit Umschalter 1 Analog Anzeige für den aktuellen Wasserstand im Becken 1 Steuertrafo für 230V – Steuerspannung 1 Steuertrafo für 24V DC – Steuerspannung 2 Sicherungsabgänge für die Druckluftanlage 1 Sicherungsabgang für das Steuerungsmodul 1 potentialfreier Kontakt für übergeordnete Freigabe, diverse potentialfreie Kontakte für Betrieb-/Störung aller Verbrau-cher 1 Analogausgang ( 0-10V ) je Füllstandsmessung zur Übertragung des Wasserstandes. 1 Innenheizung 10W mit Thermostat 1 Schrankbeleuchtung 1 Wartungssteckdose CEE 400V / 16A 1 Wartungssteckdose 230V 1 RCD Schutzeinrichtung 1 netzabhängige Alarmanlage mit Warnblitzleuchte zur Montage auf einem Freiluftschaltschrank Zusätzlich je Multijet: 1 Stern-Dreieck-Schützkombination 1 Hand-0-Automatik-Schalter 1 Amperemeter 1 Betriebsstundenzähler 3 Leuchtmelder ”Betrieb/Störung/Übertemperatur“ 1 Themistorauslösegerät-Relais mit Wiedereinschaltsperre 1 Unterstromabschaltung für Multijet 75929360 Seite 4 von 6 zusätzlich je Beckenentleerungspumpe: 1 Stern-Dreieck-Schützkombination / Direkteinschaltung 1 Hand-0-Automatik-Schalter 1 Amperemeter 1 Betriebsstundenzähler 3 Leuchtmelder "Betrieb/Störung/Übertemperatur" 1 Themistorauslösegerät-Relais mit Wiedereinschaltsperre Die Vorschriften und Gegebenheiten des zuständigen EVU’s zu Blindstromkompensation sind zu berücksichtigen. Elektro-Verteilungsanlage, kompl. verdrahtet, einschl. allem Sicherungszubehör und Hilfsschütze, etc. Außenabmessungen: B / H / T (mm): ... / ... / ... Liefern und montieren Pos. 3, 1 Stk. Füllstandsmessung Berührungslos nach dem Ultraschallverfahren arbeitend, für Ex-Zone 1 bestehend aus einem Schallwandler sowie einer Auswerteelektronik zur kontinuierlichen Erfassung von Flüssigkeitsständen. Membrane aus PVDF Meßbereich für Flüssigkeiten: Entsprechend bis 6m / 10m einschl. Wandausleger entsprechend den baulichen Gegebenheiten einschl. Überspannungsbegrenzer für Meß- und Spannungsversorgungsleitungen Fabrikat: ............................................. Baureihe: ............................................. Einschl. 20m Anschlußkabel ALTERNATIV Hydrostatische Niveaumessung, für Ex-Zone 1 bestehend aus Druckaufnehmer sowie dem Meßwertumformer zur kontinuierlichen Erfassung von Flüssigkeitsständen Meßbereich für Flüssigkeiten: bis 2m/4m/6 m/10m * einschl. Abspannklemme einschl. Überspannungsbegrenzer für Meß- und Spannungsversorgungsleitungen Fabrikat: ............................................... Baureihe ............................................... Einschl. 20m Anschlußkabel mit Druckausgleich Komplette Füllstandsmessung liefern und montieren Pos. 4, 1 Stk. Freiluftschaltschrank zur Aufnahme der beschriebenen Druckluftanlage und der beschriebenen Elektroverteilungsanlage. Schaltschrank aus Polyester, geräusch- und schallgedämpft, doppelwandig mit einem PU-Schaumkern zur Aufstellung auf einem Betonsockel und Fundament. Betonsockel und Fundament sind im Baulos enthalten. Die Anforderungen des zuständigen EVU’s im Hinblick auf ein Zählerleerfeld und Doppelschließung sind zu berücksichtigen Außenabmessungen B / H / T (mm): ca........../............/.......... mm Gewicht: .................... kg Freiluftschrank komplett, liefern und montieren 75929360 Seite 5 von 6 Pos. 5, .......Stk. Kabel-Mauerdurchführung Fabr. Brattberg, Typ RGP - 100, aus V2A, oder gleichwertig zum Einbau in eine bauseits vorbereitete Maueröffnung oder in eine bauseits einbetonierte Hülse mit einem Innendurchmesser von 100 - 105 mm, einschließlich aller erforderlicher Durchführungselemente und Blindbausteine Kabeldurchführung liefern und montieren Pos. 6, .......Stk. Kabelklemmenkasten in Ex-geschützter Ausführung, einschl. aller erforderlicher Kabelklemmen und Kabelverschraubungen Abmessungen: B / H / T ......./ ....... / ....... mm Kabelklemmekasten liefern und montieren Pos. 7, 1 Satz Verbindungskabel 1 Satz Energie- und Steuerkabel zwischen: Schaltanlage und Multijetanlage Einschließlich Pneumatikschläuche zwischen der Kompressoranlage und den pneumatischen Drosselorganen, Kabelabspannseile einschl. Halterungen aus Edelstahl im Bereich des Beckens, Satzlänge entsprechend den baulichen Gegebenheiten, Kabelleerrohre mit Zugdraht zwischen Becken und Schaltanlage sind im Baulos enthalten. Satz Verbindungskabel komplett, liefern und montieren Pos. 8, pauschal Erstellung des Potentialausgleiches für den Lieferumfang (DIN VDE 01000, Teil 540) Anschluß an bauseitigen Hauptpotentialausgleich Erstprüfung und Protokollierung (DIN VDE 01000, Teil 610) Die Vorschriften des Teils 737 für feuchte und nasse Bereiche sind zu beachten. Pos. 9, pauschal Inbetriebnahme und Einweisung Inbetriebnahme der gelieferten Teile durch einen KSB-Monteur, einschl.: Überprüfung der Geräteaufstellung und der Betriebsabläufe Optimierung der Betriebsabläufe Einweisung des Bedienungspersonals Probelauf Pos. 10, 5 Stk. Wartung jährliche Wartung der maschinen- und elektrotechnischen Ausrüstung gemäß Herstellervorgaben. *Nichtzutreffendes streichen bzw. zutreffendes ergänzen 75929360 Seite 6 von 6
