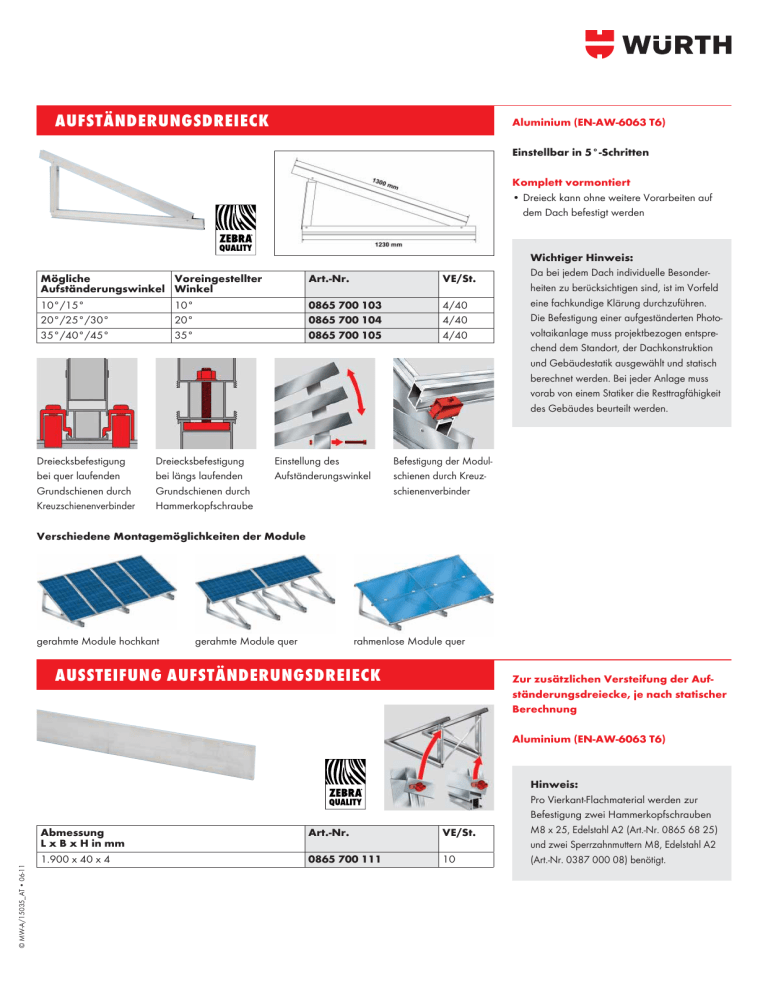

AUFSTÄNDERUNGSDREIECK Aluminium (EN-AW-6063 T6) Einstellbar in 5°-Schritten Komplett vormontiert • Dreieck kann ohne weitere Vorarbeiten auf dem Dach befestigt werden Mögliche Voreingestellter Aufständerungswinkel Winkel Art.-Nr. VE/St. 10°/15° 20°/25°/30° 35°/40°/45° 0865 700 103 0865 700 104 0865 700 105 4/40 4/40 4/40 Dreiecksbefestigung bei quer laufenden Grundschienen durch Kreuzschienenverbinder 10° 20° 35° Dreiecksbefestigung bei längs laufenden Grundschienen durch Hammerkopfschraube Einstellung des Aufständerungswinkel Wichtiger Hinweis: Da bei jedem Dach individuelle Besonderheiten zu berücksichtigen sind, ist im Vorfeld eine fachkundige Klärung durchzuführen. Die Befestigung einer aufgeständerten Photovoltaikanlage muss projektbezogen entsprechend dem Standort, der Dachkonstruktion und Gebäudestatik ausgewählt und statisch berechnet werden. Bei jeder Anlage muss vorab von einem Statiker die Resttragfähigkeit des Gebäudes beurteilt werden. Befestigung der Modulschienen durch Kreuzschienenverbinder Verschiedene Montagemöglichkeiten der Module gerahmte Module hochkant gerahmte Module quer rahmenlose Module quer AUSSTEIFUNG AUFSTÄNDERUNGSDREIECK Zur zusätzlichen Versteifung der Aufständerungsdreiecke, je nach statischer Berechnung © MW-A/15035_AT • 06-11 Aluminium (EN-AW-6063 T6) Abmessung L x B x H in mm Art.-Nr. VE/St. 1.900 x 40 x 4 0865 700 111 10 Hinweis: Pro Vierkant-Flachmaterial werden zur Befestigung zwei Hammerkopfschrauben M8 x 25, Edelstahl A2 (Art.-Nr. 0865 68 25) und zwei Sperrzahnmuttern M8, Edelstahl A2 (Art.-Nr. 0387 000 08) benötigt.
