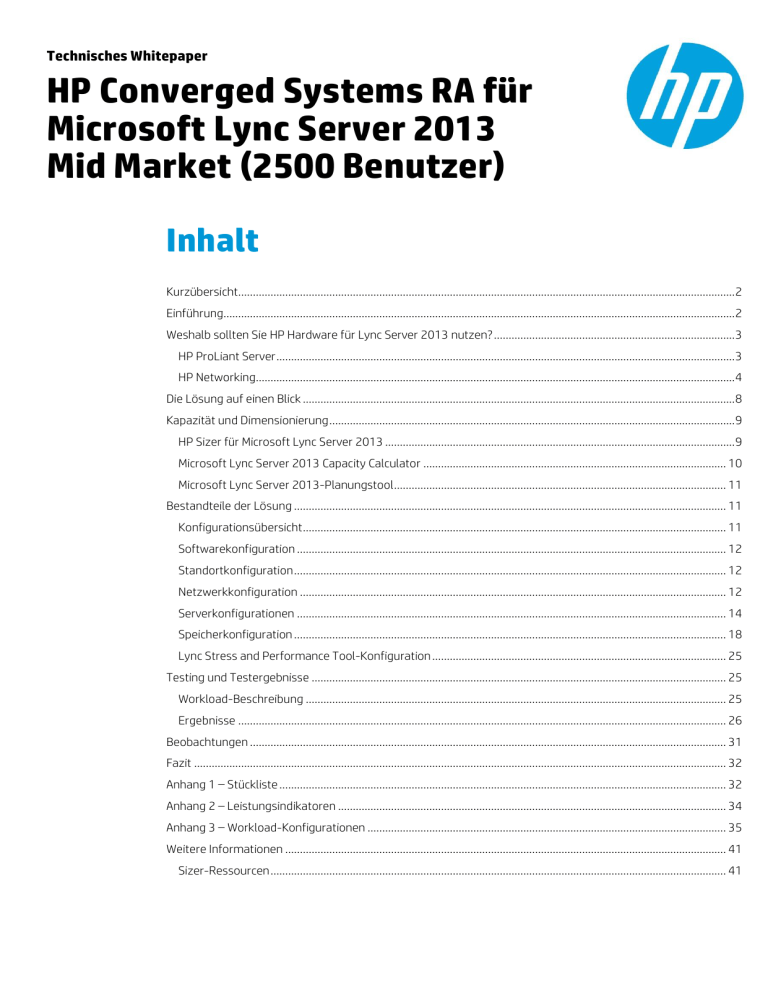

Technisches Whitepaper HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Inhalt Kurzübersicht.........................................................................................................................................................................2 Einführung..............................................................................................................................................................................2 Weshalb sollten Sie HP Hardware für Lync Server 2013 nutzen? ..................................................................................3 HP ProLiant Server ............................................................................................................................................................3 HP Networking...................................................................................................................................................................4 Die Lösung auf einen Blick ...................................................................................................................................................8 Kapazität und Dimensionierung ..........................................................................................................................................9 HP Sizer für Microsoft Lync Server 2013 .......................................................................................................................9 Microsoft Lync Server 2013 Capacity Calculator ....................................................................................................... 10 Microsoft Lync Server 2013-Planungstool ................................................................................................................. 11 Bestandteile der Lösung ................................................................................................................................................... 11 Konfigurationsübersicht................................................................................................................................................ 11 Softwarekonfiguration .................................................................................................................................................. 12 Standortkonfiguration ................................................................................................................................................... 12 Netzwerkkonfiguration ................................................................................................................................................. 12 Serverkonfigurationen .................................................................................................................................................. 14 Speicherkonfiguration ................................................................................................................................................... 18 Lync Stress and Performance Tool-Konfiguration .................................................................................................... 25 Testing und Testergebnisse ............................................................................................................................................. 25 Workload-Beschreibung ............................................................................................................................................... 25 Ergebnisse ...................................................................................................................................................................... 26 Beobachtungen .................................................................................................................................................................. 31 Fazit ..................................................................................................................................................................................... 32 Anhang 1 – Stückliste ........................................................................................................................................................ 32 Anhang 2 – Leistungsindikatoren .................................................................................................................................... 34 Anhang 3 – Workload-Konfigurationen .......................................................................................................................... 35 Weitere Informationen ...................................................................................................................................................... 41 Sizer-Ressourcen ........................................................................................................................................................... 41 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Kurzübersicht Bei den sich immer schneller ändernden Geschäftstechnologien ist es heute schwierig, schnell komplexe LösungsDesigns zu implementieren. Als führende Anbieter sind HP und Microsoft® in der Lage, Sie bei der Bereitstellung einer stabilen und flexiblen Microsoft Lync Server 2013-Infrastruktur zu unterstützen. Zu diesem Zweck werden die Produkte der nächsten Generation von HP und Microsoft als Basis für Ihre Anwendungen implementiert. HP und Microsoft haben neue Produkte auf den Markt gebracht, die auf den umfassenden Erfahrungen und Fachkenntnissen der beiden Anbieter basieren. Zu den neuen Produkten von HP zählen u. a.: ProLiant DL360p und DL380p Gen 8 Server für eine noch bessere Leistung Ihrer Rack-Server HP Networking Produkte, mit denen Ihre Ethernet-Anforderungen im Rechenzentrum und in den Zweigstellen erfüllt werden Zu den neuen Produkten von Microsoft zählen u. a.: Lync Server 2013 Windows® Server 2012 mit Hyper-V Diese Produkte bilden die erforderliche Grundlage, um Ihre Lync-Kommunikationsstrategie weiter voranzutreiben. Durch eine effektive Nutzung der neuen Funktionen können Sie sämtliche Hardwarekomponenten und Anwendungen innerhalb der Lösung entwickeln, implementieren, überwachen und warten. Sobald neuere Komponenten verfügbar sind oder zusätzliche Funktionen benötigt werden, können diese nahtlos zu Ihrer vorhandenen Infrastruktur hinzugefügt werden. Die HP Converged Systems Referenzarchitektur für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) basiert auf einer getesteten, validierten und virtualisierten Architektur, die 2500 Benutzer für Microsoft Lync Server 2013 Standard Edition Front End (mit kombiniertem Vermittlungs- und Überwachungsserver), Edge, Office Web Apps Server und (für die Überwachungsdatenbank) SQL Server 2012 unterstützt. Alle virtuellen Maschinen mit der Lync Server 2013Serverrolle werden auf einem Hyper-V-Host gehostet. Zur Validierung von Lync-Client-Workloads innerhalb eines Testzeitraums von 1,5 bis 12 Stunden wurde das Microsoft Stress and Performance Test Tool für Lync Server 2013 verwendet. Diese Referenzarchitektur (RA) basiert auf HP ProLiant DL380p Gen8 Servern mit internen Laufwerkgehäusen für die erforderlichen Speicherelemente und HP Networking Geräte (z. B. der HP 3800-48G-PoE+-4SFP+ Switch, der HP 8206 zl Switch mit Premium Software für CoreSwitch-Funktionalität, der HP 6602 Router und der HP MSR30-40 Router, ein Multi-Service-Router mit T1 FXS- und FXO-Anschlüssen). Die Testergebnisse haben gezeigt, dass die für die Referenzarchitektur ausgewählten Server und Netzwerkgeräte bei normalen Betriebsbedingungen eine Microsoft Lync Server 2013-Workload für 2500 Benutzer unterstützen. In diesem Whitepaper sind die Auswahl und Konfiguration der physischen Hyper-V-Hosts, der virtuellen Maschinen und der HP Networking-Geräte im Detail beschrieben, um die Anforderungen der Lösung zu erfüllen. Die virtuellen Maschinen (VMs) für die Lync Server 2013-Infrastruktur werden auf dem ProLiant DL380p Gen8 Server gehostet. Weitere Informationen finden Sie unter: hp.com/go/uc. Hinweis Weitere Informationen zu den Lync Server 2013-Benutzermodellen finden Sie hier: http://technet.microsoft.com/en-us/library/gg398811.aspx Zielgruppe: Dieses Whitepaper wurde verfasst, um IT-Entscheidungsträger, Lync‑Lösungsarchitekten und WindowsExperten bei der Planung, Bereitstellung und Verwaltung einer Lync Server 2013-Infrastruktur zu unterstützen. Dabei kommen die Hyper-V-Virtualisierung und HP ProLiant Gen8 Server mit HP Networking Komponenten zum Einsatz. Die in diesem Whitepaper ausgeführten Tests wurden im August 2013 durchgeführt. Einführung Mit der HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) wird eine getestete Lync Server 2013-Lösung zur Unterstützung von 2500 Unternehmensbenutzern bereitgestellt. Lync Server 2013 ist Teil der Unified Communications-Plattform (UC) von Microsoft, die auch Microsoft Exchange Server 2013 und SharePoint 2013 2 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) umfasst. Bei der Microsoft UC-Plattform handelt es sich um einen integrierten Satz an Technologien, mit denen die Benutzer innerhalb eines Unternehmens effizient mit Kollegen sowie mit Partnern und Kunden außerhalb des Unternehmens kommunizieren können. Mit der Microsoft UC-Plattform werden die 2013er Versionen von Lync, Exchange und SharePoint kombiniert, sodass Benutzer mit Microsoft Office-Produkten auf nahtlos integrierte Funktionen wie E-Mail und Anwesenheitsinformationen, Dokumentverwaltung und Speicher zugreifen können. Zur Bereitstellung der neuen Funktionen in Lync Server 2013 sind neue Serverrollen erforderlich. Außerdem müssen neue Anforderungen im Hinblick auf die Dimensionierung erfüllt werden. Im Rahmen dieses Projekts wurden das Design und die Dimensionierung für diese Referenzarchitektur getestet, um sicherzustellen, dass 2500 Benutzer mit den gewünschten Lync-Funktionen unterstützt werden. Für die meisten Kunden, die Lync Server 2013 bereitstellen möchten, stellen das Design und die Dimensionierung einen komplexen Vorgang dar, der Server, Speicher und Netzwerkelemente umfasst. Dieses Projekt stellt eine einfache Implementierung von Lync Server 2013 dar, die mit den vorgestellten Tools an die individuellen Kundenanforderungen angepasst werden kann. Das Projekt dient als Ausgangspunkt für Kunden, die Lync Server 2013 bereitstellen möchten und umfasst die Ergebnisse von Funktions- und Leistungstests. Mithilfe der Funktionstests wird sichergestellt, dass die Komponenten erwartungsgemäß gemeinsam eingesetzt werden können. Die Leistungstests stellen sicher, dass die Lösung die erforderliche Leistung bietet, um die gewünschten Funktionen für 2500 Benutzer bereitzustellen. Kunden, die diese Referenzarchitektur als Leitfaden nutzen, können den Entwurf und die Implementierung einer Lync Server 2013Bereitstellung als Teil ihrer umfassenderen Microsoft UC-Strategie beschleunigen. Weshalb sollten Sie HP Hardware für Lync Server 2013 nutzen? Die Referenzarchitektur für 2500 Benutzer basiert auf HP ProLiant DL380p Gen8 Servern und Switches der HP 3800 Serie, einem HP 8206 zl Core-Switch, einem HP 6602 Router und HP MSR30-40 Multi-Service-Routern. Die einzelnen HP Produkte, die in der Referenzarchitektur für 2500 Benutzer zum Einsatz kommen, sind in den nachfolgenden Abschnitten beschrieben. Hinweis Die nachfolgend beschriebenen Komponenten dienen lediglich als Referenz und sind nicht auf die aufgeführten Modelle beschränkt. Der DL380p Gen8 Server bietet z. B. dieselbe Leistung wie der DL360p Gen8 Server; der DL380p Gen8 Server wurde jedoch gewählt, da er mit sechs PCI-Erweiterungssteckplätzen eine größere Flexibilität bietet. HP ProLiant Server ProLiant DL380p Gen8 Der HP ProLiant DL380p Gen8 bietet einen beispiellosen Investitionsschutz, indem er nicht nur aktuelle ComputingAnforderungen erfüllt, sondern gleichzeitig die erforderlichen Erweiterungsmöglichkeiten für steigende Anforderungen in der Zukunft bietet. Mit dem DL380p Gen8 setzt HP einen hohen Maßstab für 2U-Rack-Server mit 2 Sockets. Im Fokus standen dabei insbesondere ein hohe Wartungsfreundlichkeit des DL380p Gen8 sowie die Bereitstellung der neuesten Funktionen in einem kleinen 2U-Formfaktor Insgesamt ist der DL380p Gen8 aufgrund seiner flexiblen Konfigurationsoptionen, der beispiellosen Leistung und dem führenden energieeffizienten Design die ideale Lösung für wachsende Unternehmen und anspruchsvolle Rechenzentren von heute. Abbildung 1: HP ProLiant DL380p Gen8 3 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) ProLiant DL360p Gen8 Der HP ProLiant DL360p Gen8 bietet dieselbe Prozessorleistung wie der DL380p Gen8 in einem 1U-Rack-Server mit 2 Sockets. Der DL360p Gen8 Server ist wartungsfreundlich und bietet die neuesten Funktionen in einem kleinen 1UFormfaktor. Der DL360p Gen8 Server verfügt über eine geringere Anzahl an PCI-Steckplätzen und weniger Laufwerke als der DL380p Gen8 Server. Abbildung 2: HP ProLiant DL360p Gen8 HP Networking Router der HP MSR Serie Mit den Routern der HP MSR Serie werden die WAN-Routing-Funktionen (Wide Area Network) innerhalb einer HP FlexBranch Zweigstellenlösung bereitgestellt. Diese Router unterstützen diverse WAN-Schnittstellen wie z. B. seriell/T1/T3/E1/E3/ATM/xDSL/POS/CPOS/3G und Protokolle wie RIP/OSPF/IS-IS/BGP/MPLS/HSPA/WCDMA/IPv4/IPv6. Um verschiedene Preis-, Leistungs- und Kapazitätsmerkmale anbieten und kombinieren zu können, sind die Router der HP MSR Serie in verschiedenen Modellen verfügbar. So werden die unterschiedlichsten Umgebungen unterstützt – von kleinen Zweigstellen mit Ethernet-Konnektivität bis hin zu großen Zweigstellen mit Anforderungen an eine hohe Leistung, Modularität, bis zu OC-3/T3/E3 WAN-Bandbreite, Sicherheit, Ausfallsicherheit und Skalierbarkeit. Die HP MSR Serie kann als SIP-Medien-Gateway in einer Microsoft Lync Server-Umgebung eingesetzt werden, um folgende Funktionen und Merkmale bereitzustellen: Analoges und digitales SIP-Medien-Gateway Verschiedene Schnittstellentypen für PSTN-Verbindungen Modulare und feste Konfigurationen Integrierter SIP-Stack Vorteile der HP MSR Router-Serie Konvergenz von Routing, Switching, Sicherheit und Sprachdiensten Modulare Multi-Bus-Architektur für eine hohe Zuverlässigkeit und Leistung Umfassendes Angebot an modularen Routern für Unternehmensbereitstellungen verschiedenster Größenordnungen – von kleinen Büros bis hin zu mittelgroßen Rechenzentren Integrierte Verschlüsselungs-, QoS-, Firewall- und Sicherheitsfunktionen Redundante Stromversorgung und Hot-Swapping bei ausgewählten Modellen Einheitliche Verwaltungsplattform Gemeinsame Module für eine Vielzahl von Plattformen Für offene Anwendungsarchitekturen geeignet Keine zusätzlichen Lizenzkosten für die bereitgestellten Funktionen Innerhalb der HP FlexNetwork Architektur sind die Router der HP MSR Serie eine der wichtigsten Komponenten der HP FlexBranch Referenzarchitektur; diese Router-Serie bietet die folgenden Merkmale: – Integrierte All-in-One-Produkte mit Routing-, Switching-, Wireless LAN-, 3G/4G-, Sprach- und Sicherheitsfunktionen – Basierend auf offenen Standards (z. B. SIP) mit modularen Schnittstellenoptionen (WAN/LAN/VoIP) – Diverse Schnittstellen für den WAN-Zugriff mit Datenraten bis zu OC-3 – Ein einheitliches Betriebssystem (Comware) auf allen HP Routern – Zentrale Verwaltungsoberfläche mit HP Intelligent Management Center (IMC) – Erstklassige SIP-basierte UC-Konnektivität (Multi-Vendor) 4 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Vorteile der HP MSR30-40 Router-Serie 2U mit 4 SIC- und 4 MIM-Steckplätzen 2 GE (kombiniert) WAN-Anschlüsse Optionales Power over Ethernet-Gehäuse mit bis zu 24 PoE-Anschlüssen Optionales Gehäuse für Gleichstromnetzteil Optionales externes redundantes Netzteil Dieselben Merkmale im Hinblick auf Leistung, Ausfallsicherheit und Funktionsumfang wie die Router der HP MSR30- 60 Serie in einem mittleren Formfaktor Optionale SBC Lync-Module für Zweigstellenimplementierungen Abbildung 3: HP MSR30-40 Router-Serie HP 8200 zl Switch-Serie – modulare Angebote Die HP 8200 zl Switch-Serie wurde beim Testen des HP Networking 2-Tier-Designs im Rahmen der Referenzarchitektur für 2500 Benutzer für das modulare Core-Switching eingesetzt. Diese modularen Switches unterstützen Virtualisierungsmodule, 10G-Core-Switching, PoE+, Layer 3-Routing und Hochverfügbarkeitsfunktionen. Die HP 8200 zl Switch-Serie wird für Designs mit bis zu 2500 Benutzern empfohlen. Für größere Implementierungen mit über 2500 Benutzern sollten Sie die HP 10500 Switch-Serie für das modulare Core-Switching nutzen. Die HP 8200 zl Switch-Serie bietet eine hohe Leistung, Skalierbarkeit und einen großen Funktionsumfang in einer Hochverfügbarkeitsplattform, die die Komplexität drastisch verringert und die Betriebskosten senkt. Als Teil einer konvergierten kabelgebundenen und kabellosen Netzwerkinfrastrukturlösung bietet die 8200 zl Switch-Serie Merkmale und Funktionen wie Plattformtechnologie, Systemsoftware, Systemmanagement, Anwendungsintegration, Integration von kabelgebundener und drahtloser Technik, Netzwerksicherheit und Support, die für alle modularen Switches und Switches mit festen Anschlüssen von HP einheitlich sind. Zusammen ergeben sie eine flexible, kostengünstige und hochverfügbare Netzwerklösung. Mit zentralen Technologien, die die Lösung zukunftssicher machen, bieten die 8200 zl Switches langfristigen Investitionsschutz ohne zusätzliche Komplexität für Implementierungen auf zentraler und aggregierter Netzwerkebene sowie solche mit hochverfügbarer Zugriffsebene. Gleichzeitig ist dieser Switch der erste hochverfügbare Switch in der Branche mit lebenslanger Garantie. 5 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Abbildung 4: Modularer HP 8200 zl Switch HP 8200 zl (J9639A) HP 8200 zl (J9638A) Vorteile der 8200 zl Switch-Serie Core, Distribution, unternehmenskritische Zugriffsebene Erweiterte AllianceONE Hochverfügbarkeitslösung integriert Layer-2-auf-4- und Intelligent Edge-Funktionen Leistung und Sicherheit der Enterprise-Klasse Skalierbare 10/100/1000- und 10-GbE-Verbindungen Modulare Switches der HP 3800 Switch-Serie Die HP 3800 Switch-Serie wurde beim Testen des HP Networking 2-Tier-Designs im Rahmen der Referenzarchitektur für 2500 Benutzer für das Zugriffs-Switching eingesetzt. Die HP 3800 Switch-Serie wird für Designs mit bis zu 2500 Benutzern empfohlen. Für größere Implementierungen mit über 2500 Benutzern sollten Sie die HP 5500 EI oder HP 5500 HI Switch-Serie für das Zugriffs-Switching nutzen. Die HP 3800 Switch-Serie beinhaltet neun vollständig verwaltete Gigabit Ethernet-Switches, die mit 24 oder 48 Anschlüssen, mit oder ohne PoE+ und entweder mit SFP+- oder mit 10GBASE-T-Uplinks verfügbar sind. Die HP 3800 Switch-Serie nutzt die neueste HP ProVision ASIC Technologie und fördert aktuelle Hardwareneuerungen, sodass sie zu den branchenweit ausfallsichersten und energieeffizientesten Switches gehören. Die Meshed Stacking-Technologie ist in der HP 3800 Switch-Serie implementiert und bietet eine gehäuseähnliche Ausfallsicherheit in einem flexiblen, stapelbaren Formfaktor. Abbildung 5: Modularer HP 3800 Switch Vorteile der HP 3800 Switch-Serie Vollständig verwaltete, stapelbare Layer-3-Switch-Serie. Architektur mit geringer Latenz und hoher Ausfallsicherheit SFP+, 10GBASE-T, PoE+, modular stapelbar Meshed Stacking-Technologie mit hoher Ausfallsicherheit Branchenführende lebenslange Garantie 6 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) HP HSR6600 Router-Serie Die Multi-Core-Router der HP 6600/HSR6600 Serie wurden für eine höhere Leistung, flexible Services, eine größere Zugriffskapazität und eine verbesserte Ausfallsicherheit entwickelt. Als erste Router für Service-Konvergenz, die auf einem Multi-Core-Prozessor basieren, wird die ServiceVerarbeitungskapazität mit den Routern der HP 6600/HSR6600 Serie drastisch gesteigert. Diese Router unterstützen sowohl eine verteilte als auch eine zentralisierte Verarbeitung, isoliertes Routing, Service-Engines sowie isolierte Steuerungs- und Service-Oberflächen für eine höhere Zuverlässigkeit, eine kontinuierliche Service-Bereitstellung und eine hohe Flexibilität. Der HP 6600/HSR6600 Multi-Core-Prozessor kann unterschiedliche Services, wie z. B. Network Address Translation (NAT), Quality of Service (QoS), IPsec und NetStream verarbeiten, ohne dass zusätzliche Service-Module erforderlich werden. Die HP 6600/HSR6600 Router-Serie zeichnet sich durch folgende Merkmale aus: modulares Design, integrierte Funktionen zur Hardwareverschlüsselung und flexible Bereitstellungskonfigurationen. Dies umfasst High-Speed Interface Modules (HIMs) und Multi-Function Interface Modules (MIMs), die Optionen zur Netzwerkanpassung und Investitionsschutz bieten. Diese Router können eine Zuverlässigkeit der Carrier-Klasse auf Netzwerk-, Geräte-, Verbindungs- und Service-Ebene bieten. Abbildung 6: HP 6600/HSR6600 Router Vorteile der 6600/HSR6600 Router-Serie Erweiterte, hochleistungsfähige Service-Architektur mit mehreren Cores – mit separaten Engines für Routing- und Service-Prozesse. Die einzelnen Service-Engines verarbeiten unabhängig voneinander verteilte Services wie NAT, IPSec und NetStream und erweitern so die integrierten Service-Funktionen des Systems. So fallen nicht länger die hohen Kosten herkömmlicher High-End-Router an. Zuverlässigkeit der Carrier-Klasse – mit separaten Steuerungs- und Datenebenen zur Vermeidung von Interferenzen zwischen Service- und Steuerungsanwendungen bei hoher Geschwindigkeit Um ein zustandsbasiertes Switchover zu ermöglichen, bieten die HP 6604/6608/6616/HSR6600 Router für die wichtigsten Komponenten (z. B. RPU, PSU und Management-Bus) Redundanz Für ein schnelles Routen-Switchover bei einem Verbindungsfehler unterstützt die HP 6600/HSR6600 Router-Serie MPLS TE Fast Reroute (FRR), IP FRR, Non Stop Routing (NSR) und BFD Hohe Routing-Kapazität – Unterstützung für statisches IPv4/IPv6-Routing und dynamische Routing-Protokolle, einschließlich RIP/RIPng, OSPF/OSPFv3, IS-IS/IS-ISv6, BGP/BGP4+, verschiedenartiges richtlinienbasiertes Routing und Routingrichtlinien, MPLS, einschließlich L2-VPN- und L3-VPN-Services sowie MPLS TE Hohe Schmalband-Dichte – Konvergenz- und Zugriffsfunktionen: für gebündelte POS-Schnittstellen mit hoher Dichte Branchenführende Verschlüsselung – Hardwareverschlüsselung für hochleistungsfähige IPSec- Verschlüsselungsfunktionen, um eine erstklassige Datenverschlüsselung ohne zusätzliche Investitionen zu bieten. Dadurch wird sowohl in WANs als auch in Intranets Datensicherheit gewährleistet. Umfassende Sicherheits- und Firewall-Funktionen – Paketfilterung und zustandsbehaftete Firewalls, Filterung von Angriffspaketen und Generierung von Filterprotokollen, Technologien zum Schutz gegen ARP-Angriffe, Schutzfunktion für Einzelpaketangriffe, Schutzfunktion für Scan-Angriffe, Schutzfunktion für Flooding-Angriffe, Blacklist-Funktion, Funktion für Datenverkehrsstatistiken, URL-Filterung, Nachverfolgung des Benutzerverhaltens Dynamic Virtual Private Network (DVPN) – erfasst, verwaltet und verteilt dynamische öffentliche Adressen mithilfe des VPN Address Management (VAM)-Protokolls, sodass eine VPN-Einrichtung zwischen Unternehmenszweigstellen ermöglicht wird, die dynamische Adressen für den Zugriff auf das öffentliche Netzwerk verwenden 7 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Hierarchisches QoS/CAR – einheitliche Verwaltung von Datenverkehr und hierarchische Planung von Datenverkehr basierend auf Benutzer, Netzwerk-Service und Anwendung. Für eine stärkere granulare Steuerung des Datenverkehrs und granularere Qualitätssicherungsservices als beim traditionellen QoS Die Lösung auf einen Blick Die HP Converged Systems Referenzarchitektur für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) umfasst Lync-Funktionen, auf die ein typischer Unternehmensbenutzer täglich zugreifen würde. Die Referenzarchitektur wurde mit dem Ziel entworfen, diese Funktionen bereitzustellen, während gleichzeitig Kosteneffizienz sichergestellt wird. Dabei war auch die Einfachheit des Lösungs-Designs ein entscheidender Faktor. Tabelle 1: Die Lösung auf einen Blick 8 Beschreibung Wert/Verfügbarkeit Lync-Clients 2500 Aktive Benutzer 100 % Standorte 1 Instant Messaging und Präsenzfunktionen Ja Audio/Video, Einwahl und Webkonferenzen Ja Anwendungsfreigabe und Datenzusammenarbeit Ja Beständiger Chat und Compliance Ja Reverse-Proxy Nicht getestet Office Web App Ja Überwachung Ja Archivierung Ja PSTN-Gateway Ja Enterprise-VoIP-aktivierte Benutzer 60 % PSTN-Anrufe pro Stunde/Trunk-Typ 4 / T1 Anrufe mit Medienumgehung 65 % Remote-Benutzerkonnektivität/Externe Benutzer Ja / 30 % Virtualisierte Infrastruktur Ja Lync Server 2013-Version Standard Hochverfügbarkeit Nein Maximale Anzahl an aktiven Benutzern pro Server 2500 Storage Server intern Kapazität und Dimensionierung Für Design und Dimensionierung einer Lync Server 2013-Implementierung stehen verschiedene Tools zur Verfügung. Dazu zählen u. a. der HP Sizer für Microsoft Lync Server 2013, der eine Stückliste mit HP Server- und Speicherkomponenten generiert. Der Microsoft Lync Server 2013 Capacity Calculator ermöglicht verschiedene Eingaben für die unterschiedlichen Workload-Komponenten und gibt die Anzahl der erforderlichen Server für die einzelnen Serverrollen aus. Zudem stellt Microsoft das Lync Server 2013-Planungstool zur Verfügung, das Sie bei der Definition der Standorttopologie, der Serverrollen und der erforderlichen Hardware für jeden Standort unterstützt. HP Sizer für Microsoft Lync Server 2013 Der HP Sizer für Microsoft Lync Server 2013 ermittelt die erforderliche HP Server- und Speicherhardware, um die im Sizer ausgewählten Funktionen zu implementieren. Der Standortname und die Anzahl der Benutzer an diesem Standort werden eingegeben, die gewünschten Lync-Funktionen werden über Kontrollkästchen ausgewählt. Anschließend können Sie dieses Tool nutzen, um die Enterprise-VoIP-Funktion und die Zusammenstellung von Rollen zu konfigurieren. Sobald alle Informationen eingegeben wurden, wird eine Stückliste generiert, die Sie Ihrem HP Vertriebsspezialisten übergeben können, um ein Angebot über die erforderlichen Server- und Speicherkomponenten zu erhalten. Der HP Sizer für Microsoft Lync Server 2013 wird auf der HP ActiveAnswers Website bereitgestellt: hp.com/solutions/activeanswers/sizers Abbildung 7: HP Sizer für Microsoft Lync Server 2013 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Microsoft Lync Server 2013 Capacity Calculator Der Microsoft Lync Server 2013 Capacity Calculator ist ein Excel-Tool, in dem Sie die Anzahl der Benutzer eingeben können und das mit einer Kombination aus Lync Server 2013-Workloads vorkonfiguriert ist. Die Workloads werden als Prozentsatz der Gesamtzahl an Benutzern angegeben, die eine bestimmte Lync-Funktion nutzen. Sie können die Standardwerte des Tools als Ausgangspunkt verwenden oder in den orangefarbenen Zellen kundenspezifische Werte eintragen, wenn Sie über präzisere Angaben für Ihre Umgebung verfügen. Anschließend gibt das Tool eine Empfehlung für die Anzahl an Servern aus, die für die einzelnen Serverrollen benötigt werden. Der Microsoft Lync Server 2013 Capacity Calculator ist auf der Microsoft-Download-Website verfügbar: microsoft.com/en-us/download/details.aspx?id=36828 Abbildung 8: Microsoft Lync Server 2013 Capacity Calculator 10 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Microsoft Lync Server 2013-Planungstool Im Microsoft Lync Server 2013-Planungstool können Sie eine Lync-Standortkonfiguration angeben und die in Ihrem Unternehmen benötigten Funktionen auswählen. Das Tool ermittelt anschließend die Anzahl der Server und Netzwerkkomponenten, die für die Implementierung der gesamten Topologie benötigt werden. Sie werden aufgefordert, Angaben zu den Lync-Funktionen und Hochverfügbarkeitsoptionen sowie anschließend zu den Standorten (einschließlich Hauptniederlassung und Zweigstellen) sowie zu den Funktionen zu machen, die an den einzelnen Standorten aktiviert sind. Um eine korrekte Implementierung sicherzustellen, müssen Sie im nächsten Schritt die Webkonferenz-, VoIP-, Exchange Unified Messaging- und andere Lync-Funktionen angeben. Das Microsoft Lync Server 2013-Planungstool ist auf der Microsoft-Download-Website verfügbar: microsoft.com/en-eg/download/details.aspx?id=36823 Abbildung 9: Microsoft Lync Server 2013-Planungstool Nach der Ausführung der einzelnen Tools werden die Ergebnisse verglichen, um eine korrekte Dimensionierung sicherzustellen. Das HP Tool stellt Server- und Speicherergebnisse basierend auf den spezifischen Fähigkeiten der HP ProLiant Server bereit. Die Dimensionierungsempfehlungen der Microsoft-Sizer basieren auf einer generischen Serverplattform, die für präzise Ergebnisse an die jeweils gewünschte Hardware angepasst werden muss. Bestandteile der Lösung Konfigurationsübersicht Das unten abgebildete Diagramm zeigt eine Übersicht über die logische Konfiguration für diese HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer). Die Konfiguration ist in drei Netzwerkbereiche unterteilt: Internet, Edge-Netzwerk (DMZ) und LabNet-Netzwerk. Die abgebildeten Server werden benötigt, um die für diese Konfiguration bereitgestellten Lync Server 2013-Funktionen zu unterstützen. Die Implementierung erfolgt als virtuelle Server. 11 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Abbildung 10: Übersicht über die Konfiguration Die Firewalls und der Server mit der Lync-Reverse-Proxy-Rolle werden in einer Produktionsimplementierung benötigt; für die Tests in dieser Lab-Konfiguration werden diese Komponenten jedoch nicht bereitgestellt. Einzelheiten zu den Serverrollen und ihrer Bedeutung für die geschäftlichen Abläufe finden Sie im Abschnitt Serverkonfigurationen. Die zur Unterstützung der Referenzarchitektur verwendete Konfiguration umfasst verschiedene Hardware- und Softwarekomponenten. Diese Komponenten und ihre Rollen sind nachfolgend beschrieben. Softwarekonfiguration Der Fokus dieses Projekts liegt in erster Linie auf der Validierung der Lync-Serverrollen, die auf virtuellen Hyper-VMaschinen ausgeführt werden. Dabei wird Windows Server 2012 als Hostbetriebssystem auf den HP ProLiant DL380p Gen8 Hostservern ausgeführt. Betriebssystemsoftware Microsoft Windows Server 2012 (einschließlich Hyper-V-Virtualisierung) Anwendungssoftware Microsoft Lync Server 2013 HP Intelligent Management Center (IMC) Standortkonfiguration Die Standortkonfiguration für Lync Server umfasst verschiedene Komponenten: den physischen Standort, den Active Directory-Standort und den Lync-Standort. Die Testkonfiguration umfasst einen einzigen physischen Standort, einen einzigen Active Directory-Standort und einen zentralen Lync-Standort. Lync-Standorte werden innerhalb der LyncTopologie getrennt von Active Directory- und physischen Standorten definiert. Der zentrale Lync-Standort umfasst einen virtualisierten Lync Server 2013 Standard Edition-Server. Für diese Testumgebung wurden keine Zweigstellen konfiguriert oder verwendet. Um Zweigstellen zu implementieren, können Kunden jedoch eine Survivable Branch Appliance (SBA) oder einen Survivable Branch Server (SBS) einsetzen. Netzwerkkonfiguration Die Netzwerkkonfiguration umfasst eine Kombination aus HP Networking Geräten und Servern, auf denen die Funktionen für die Lync-Infrastruktur gehostet werden. Dabei werden drei Netzwerksegmente und ein Telefoniesegment verwendet: LabNet – das Lab-Netzwerk zur Simulierung des Rechenzentrums und der Client-Netzwerkverbindungen. Edge-Network – ein Umkreisnetzwerk (auch: DMZ), das zwischen LabNet und Internet konfiguriert ist. Das Edge- Netzwerk befindet sich zwischen zwei Firewalls. Internet – ein öffentliches Netzwerk, das über eine WAN-Verbindung (Wide Area Network) verbunden ist, damit sich externe Benutzer mit dem Edge-Netzwerk verbinden und auf Unternehmens-Services zugreifen können. 12 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Public Switched Telephone Network (PSTN) – ein Telefoniesegment, das über den HP Multi-Service-Router (MSR) verbunden ist und eine Nebenstellenanlage (Private Branch eXchange, PBX) enthalten kann. Dieses Telefoniesegment ist mit externen Telekommunikationsanbietern verbunden, um externe Benutzer anrufen zu können. Der HP 8206 zl Core-Switch dient als Backbone der Netzwerkinfrastruktur und verbindet die physischen und virtuellen Server, die Router und die zur Lastgenerierung verwendeten Clients miteinander. Firewalls und der Lync Server 2013Reverse-Proxy sind nicht Teil dieser Testkonfiguration, werden in einer Lync Server-Produktionsimplementierung jedoch benötigt. HP Networking Switches Das interne Lab-Netzwerk umfasst einen HP 8206 zl Core-Switch mit zwei Gig-T PoE+ Modulen mit 20 Anschlüssen und SFP v2 zl Modulen mit 4 Anschlüssen als Netzwerk-Backbone. Es bietet 40 1GbE-Anschlüsse für die Verbindung mit zwei HP 3800 Switches und dem Hyper-V-Host sowie den Tool-Servern, auf denen die Lync Stress and Performance-Tools sowie HP Intelligent Management Center gehostet werden. Netzwerkkonnektivität für Server Für ProLiant Server sind diverse 1-GbE- und 10-GbE-Netzwerkkarten verfügbar, die eine Vielzahl von Funktionen bieten und bei sich ändernden Anforderungen einen problemlosen Austausch der Karten ermöglichen. Um die Personality der im Server integrierten Netzwerkports zu ändern, werden FlexibleLOM-Karten (Flexible LAN on Motherboard) verwendet (siehe Abbildung unten). Die in Abbildung 11 gezeigten FlexibleLOM-Karten können werkzeuglos ausgetauscht werden. Abbildung 11: FlexibleLOM-Karten für HP ProLiant DL Server HP 1Gb 331FLR FIO Ethernet-Adapter mit 4 Anschlüssen HP FlexFabric 10Gb 554FLR-SFP+ FIO-Adapter mit zwei Anschlüssen Die HP 1GbE 331FLR und HP 1Gb 331T Ethernet-Adapter mit 4 Anschlüssen, die für diese Konfiguration ausgewählt wurden, werden sowohl im DL380p als auch im DL360p Server verwendet, um mehrere 1-GbE-Anschlüsse für jeden physischen Server bereitzustellen. Hyper-V-Netzwerkkonnektivität Die in Windows Server 2012 Hyper-V verfügbare Netzwerkkonfiguration umfasst 3 Arten von Netzwerken: 1) externes Netzwerk, 2) internes Netzwerk und 3) privates Netzwerk. Weitere Informationen zu diesen Netzwerken finden Sie hier: http://blogs.technet.com/b/jhoward/archive/2008/06/17/hyper-v-what-are-the-uses-for-different-types-of-virtualnetworks.aspx Die Hyper-V-Hostserver in unserer Umgebung umfassen physische Netzwerkkarten (FlexibleLOM 331FLR und 331T Karten), die einen Zugriff auf interne und externe Netzwerke ermöglichen. Virtuelle Hyper-V-Switches werden in HyperV Manager erstellt und mit den externen Netzwerken verbunden. Die virtuellen Netzwerkkarten in den virtuellen Maschinen werden mit einem virtuellen Switch verbunden, der den Zugriff auf das entsprechende Netzwerk ermöglicht (siehe unten). 13 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Abbildung 12: Adressierung des Servernetzwerks Serverkonfigurationen Die ProLiant Gen 8 Rack-Server wurden ausgewählt, um die in diesem Projekt angestrebte Einfachheit und Kosteneffizienz zu erreichen, während gleichzeitig eine optimale Funktionalität und Leistung sichergestellt werden. ProLiant DL380p Gen8 Server werden für die Hyper-V-Hostserver verwendet, um im Vergleich zu DL360p Gen8 Servern zusätzliche PCI-Steckplätze und eine größere Anzahl von internen Festplatten bereitzustellen. Hyper-V-Hostserver – physisch Mit den Hyper-V-Hostservern wird die Infrastruktur für die Testkonfiguration aus folgenden Elementen bereitgestellt: Lync Server 2013 Standard Edition, SQL Server, Office Web Apps Server, Edge Server, Active DirectoryDomänencontroller und HP Network Intelligent Management Center. Auf den Hyper-V-Hostservern wird Windows Server 2012 Standard Edition ausgeführt. Diese Edition bietet eine Vielzahl von Verbesserungen für die Virtualisierung. Die Hyper-V-Hostserver nutzen Intel® Xeon®-Prozessoren mit 8 Kernen und aktiviertem Hyper-Threading, sodass in Hyper-V 16 logische Kerne zugewiesen werden können (pro Prozessor-Socket sind nur 8 wirkliche Kerne vorhanden). Bei den nachfolgend beschriebenen vCPU-Kernen handelt es sich um die logischen Kerne mit Hyper-Threading. Tabelle 2: Konfiguration der Hyper-V-Hostserver 14 Servermodell DL380p Gen8 Betriebssystem Windows Server 2012 Standard – 64 Bit Prozessor/Kerne Zwei Prozessoren – Intel Xeon E5-2690 (2,90 GHz) mit 8 Kernen und aktiviertem Hyper-Threading auf dem Hostserver Arbeitsspeicher 192 GB (12 x 16 GB) Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Lokaler Speicher 8 SAS-Laufwerke mit 146 GB und 15.000 U/min. Netzwerkcontroller HP 1GbE 331FLR FIO Ethernet-Adapter mit 4 Anschlüssen und HP 1Gb 331T Ethernet-Adapter mit 4 Anschlüssen Speichercontroller Smart Array P420i mit 1 GB FBWC Hyper-Threading (HT) Aktiviert Serverrolle Hyper-V-Hostserver Active Directory-Server – virtuell Über den Active Directory-Server werden Infrastruktur-Services bereitgestellt. Dazu zählen u. a.: Domänencontroller, globaler Katalog, Domain Name Services (DNS) und Dynamic Host Configuration Protocol (DHCP). Die Active Directoryund Namensdienste sind entscheidende Dienste für die Bereitstellung und den Betrieb von Lync. Tabelle 3: Konfiguration des Active Directory-Servers Servermodell Virtuelle Maschine Betriebssystem Windows Server 2012 Standard – 64 Bit Virtuelle Kerne 4 vCPU – Mehrfachzuweisungsverhältnis: 1:2 Arbeitsspeicher 8 GB RAM fest Storage Betriebssystem-VHDx: 60 GB, dynamische Erweiterung Netzwerk Intern: 1 GbE Serverrollen Domänencontroller, globaler Katalog, Domain Name Services (DNS) und Dynamic Host Configuration Protocol (DHCP) Lync Server 2013 Standard Edition-Server – virtuell Der Lync Server 2013 Standard Edition-Server stellt die für kleine Organisationen erforderlichen Lync-Services bereit und wird mit der Datenbank bereitgestellt, die Lync zur Datenspeicherung verwendet. Der Lync Server Standard Edition-Server bietet Anwesenheitsinformationen, Instant Messaging (IM), Konferenzfunktionen und Enterprise-VoIP in einem einzigen Server. Für diese vereinfachte Bereitstellung werden die Vermittlungs- und die Überwachungsrolle in Lync auf dem Standard Edition-Server zusammengelegt. Die Datenbanken für den Überwachungsserver befinden sich auf einer separaten SQL Server-Maschine. Tabelle 4: Konfiguration des Lync Server 2013 Standard Edition-Servers Servermodell Virtuelle Maschine Betriebssystem Windows Server 2012 Standard – 64 Bit Virtuelle Kerne 6 vCPU – Mehrfachzuweisungsverhältnis: 1:2 Arbeitsspeicher 32 GB RAM – fest Storage Betriebssystem-VHDx: 146 GB, dynamische Erweiterung Netzwerk Intern: 1 GbE Serverrollen Lync Front-End-Server (Standard Edition mit kombinierter Vermittlungs- und Überwachungsserverrolle) Lync Server 2013 Edge-Server – virtuell Der Lync Server 2013 Edge-Server ermöglicht es externen Benutzern, eine Verbindung zur Teilnahme an LyncKonferenzen herzustellen. Zu diesen externen Benutzern zählen Unternehmensbenutzer, die sich über das Internet verbinden, Benutzer in anderen Unternehmen und Benutzer mit mobilen Clients, die eine Verbindung mit dem EdgeServer herstellen. Darüber hinaus kann sich eine Lync-Organisation über den Edge-Server mit öffentlichen IM-Services (Instant Messaging) verbinden. 15 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Tabelle 5: Konfiguration des Lync Server 2013 Edge-Servers Servermodell Virtuelle Maschine Betriebssystem Windows Server 2012 Standard – 64 Bit Virtuelle Kerne 6 vCPU – Mehrfachzuweisungsverhältnis: 1:2 Arbeitsspeicher 16 GB RAM – fest Storage Betriebssystem-VHDx: 146 GB, dynamische Erweiterung Netzwerk Extern/DMZ: 4 x 1GbE Serverrollen Lync Edge-Server SQL Server – virtuell Der SQL Server-Datenbankserver hostet die Datenbanken für die Lync-Überwachungsserverrollen. Microsoft empfiehlt die Bereitstellung einer separaten SQL Server-Maschine für die Lync-Überwachungsserver. Tabelle 6: Konfiguration der SQL Server-Maschine Servermodell Virtuelle Maschine Betriebssystem Windows Server 2012 Standard – 64 Bit Virtuelle Kerne 6 vCPU – Mehrfachzuweisungsverhältnis: 1:2 Arbeitsspeicher 32 GB RAM – fest Storage Betriebssystem-VHDx: 146 GB, dynamische Erweiterung Netzwerk Intern: 1 GbE Serverrollen SQL Server 2012 Office Web Apps Server – virtuell Der Office Web Apps Server bietet aus einer Lync-Webkonferenz Zugriff auf Microsoft PowerPoint-Dateien. Der Office Web Apps Server ist eine neue Serverrolle, die mit Office 2013-Produkten eingeführt wurde und innerhalb der Organisation für den Zugriff auf zusätzliche Microsoft Office-Dateitypen verwendet wird. Tabelle 7: Konfiguration der Office Web Apps Server-Maschine Servermodell Virtuelle Maschine Betriebssystem Windows Server 2012 Standard – 64 Bit Virtuelle Kerne 4 vCPU – Mehrfachzuweisungsverhältnis: 1:2 Arbeitsspeicher 8 GB RAM – fest Storage Betriebssystem-VHDx: 72 GB, dynamische Erweiterung Netzwerk Intern: 1 GbE Serverrollen Office Web Apps Server Intelligent Management Center Server – virtuell Der HP Intelligent Management Center Server (IMC) bietet Netzwerküberwachungs- und Verwaltungsfunktionen für die Netzwerkgeräte, die in der Konfiguration installiert sind. IMC ermöglicht die grafische Darstellung der Netzwerkgeräte und bietet Verwaltungsfunktionen für die Konfigurationen (einschließlich Sicherung und Wiederherstellung der Konfigurationen). Diese Lösung kann für die Geräte verschiedener Anbieter genutzt werden. 16 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Tabelle 8: Konfiguration des Intelligent Management Center Servers Servermodell Virtuelle Maschine Betriebssystem Windows Server 2012 Standard – 64 Bit Virtuelle Kerne 4 vCPU – Mehrfachzuweisungsverhältnis: 1:2 Arbeitsspeicher 16 GB RAM – fest Storage Betriebssystem-VHDx: 60 GB, dynamische Erweiterung Netzwerk Intern: 1 GbE Serverrolle IMC Server Lync Stress and Performance Tool-Server – physisch Der Lync Stress and Performance Tool-Server erzeugt den Client-Datenverkehr für die Infrastruktur und besteht aus einem physischen Server mit den folgenden Spezifikationen: Tabelle 9: Konfiguration des Lync Stress and Performance Tool-Servers Servermodell DL360p Gen8 Betriebssystem Windows Server 2012 Standard – 64 Bit Prozessor/Kerne Zwei Prozessoren – Intel Xeon E5-2643 (3,30 GHz) mit 4 Kernen und aktiviertem Hyper-Threading Arbeitsspeicher 64 GB (8 x 8GB) Lokaler Speicher 4 SAS-Laufwerke mit 146 GB und 15.000 U/min. Netzwerkcontroller HP 1GbE 331FLR FIO Ethernet-Adapter mit 4 Anschlüssen und HP 1Gb 331T Ethernet-Adapter mit 4 Anschlüssen Netzwerk Intern Speichercontroller Smart Array P420i mit 1 GB FBWC Hyper-Threading (HT) Aktiviert 17 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Gateway-Server – physisch Der Gateway-Server simuliert die Verbindung zu einer herkömmlichen Nebenstellenanlage und besteht aus einem physischen Server mit den folgenden Spezifikationen: Tabelle 10: Konfiguration des Gateway-Servers Servermodell DL360p Gen8 Betriebssystem Windows Server 2012 Standard – 64 Bit Prozessor/Kerne Zwei Prozessoren – Intel Xeon E5-2643 (3,30 GHz) mit 4 Kernen und aktiviertem Hyper-Threading Arbeitsspeicher 64 GB (8 x 8GB) Lokaler Speicher 4 SAS-Laufwerke mit 146 GB und 15.000 U/min. Netzwerkcontroller HP 1GbE 331FLR FIO Ethernet-Adapter mit 4 Anschlüssen und HP 1Gb 331T Ethernet-Adapter mit 4 Anschlüssen Netzwerk Intern Speichercontroller Smart Array P420i mit 1 GB FBWC Hyper-Threading (HT) Aktiviert Speicherkonfiguration Die Speicherkonfiguration für die virtualisierte Lync Server 2013-Umgebung nutzt die internen Festplatten der ProLiant Server. Die internen Festplatten werden verwendet, um den Zielen dieses Projekts Rechnung zu tragen: Einfachheit und Kosteneffizienz. Die Festplattenlaufwerke werden bei den ProLiant DL380p Gen8 Servern (Hyper-V-Host) und den ProLiant DL360p Gen8 Servern (Tools) unterschiedlich konfiguriert. ProLiant DL380p Gen8 Der Speicher jedes ProLiant DL380p Gen8 Servers umfasst acht Festplattenlaufwerke mit zwei Arrays und ist wie folgt konfiguriert: Tabelle 11: Physisches Speicher-Layout bei DL380p Servern Array Anzahl der Festplatten – Größe Nutzbare Kapazität (Festplattenlaufwerke mit 15.000 U/min.) RAID-Typ SAS-Array A 2-146 GB 146 GB RAID 1 SAS-Array B mit Ersatzlaufwerk 5-146 GB + Ersatzlaufwerk 584 GB RAID 5 Auf dem SAS-Array A befinden sich die Betriebssystemdateien für den Hyper-V-Hostserver; dieses Array wird dem Hyper-V-Host als Laufwerk C: angezeigt. Auf dem SAS-Array B befinden sich die VHDx-Dateien (Virtual Hard Disk) für die virtuellen Hyper-V-Maschinen (VMs). Dieses Array wird dem Hyper-V-Host als Laufwerk H: angezeigt (siehe unten): Tabelle 12: Layout der logischen Volumes bei DL380p Servern 18 Laufwerk Zweck Verfügbare Kapazität RAID-Typ C: Betriebssystem 146 GB RAID 1 H: Datenvolume 584 GB RAID 5 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Jede virtuelle Maschine wird in einer separaten VHDx-Datei auf dem Datenvolume (H:) gehostet (siehe unten): Abbildung 13: Hyper-V-Hostkonfiguration bei DL380p Gen8 Servern: Logischer Speicher Edge Office SQL IMC Lync-SE AD-DC Host01 Host02 H:\ Data Volume Virtual Hard Disks VHDx LyncSE VHDx SQL VHDx OWA VHDx Edge H:\ Data Volume Virtual Hard Disks VHDx VHDx AD-DC IMC 19 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Die VMDx-Dateien mit den Betriebssystemdateien für die einzelnen virtuellen Maschinen werden innerhalb von Hyper-V Manager für IDE-Controller 0 angezeigt (wie Sie in den nachfolgenden Abbildungen sehen). Abbildung 14: VM-Konfiguration: VHDx-Datei mit dem Betriebssystem für den Front-End-Server 20 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Abbildung 15: VM-Konfiguration: VHDx-Datei mit dem Betriebssystem für den Edge-Server 21 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Abbildung 16: VM-Konfiguration: VHDx-Datei mit dem Betriebssystem für die SQL Server-Maschine 22 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Abbildung 17: VM-Konfiguration: VHDx-Datei mit dem Betriebssystem für den WEBAPP-Server ProLiant DL360p Gen8 Der Speicher jedes ProLiant DL360p Gen8 Servers umfasst vier Festplattenlaufwerke mit einem Array und ist wie folgt konfiguriert: Tabelle 13: Physisches Speicher-Layout bei DL360p Servern Array Anzahl der Festplatten – Größe Nutzbare Kapazität (Festplattenlaufwerke mit 15.000 U/min.) RAID-Typ SAS-Array A 4-146 GB 292 GB RAID 10 Auf dem SAS-Array A befinden sich die Betriebssystemdateien für den Tool-Server. Auf dem SAS-Array A wurde ein logisches Volume mit einer Größe von 136 GB erstellt, das als Laufwerk C: konfiguriert ist (siehe unten): Tabelle 14: Layout des logischen Volumes bei DL360p Servern Laufwerk Zweck Verfügbare Kapazität RAID-Typ C: Betriebssystem 136 GB RAID 10 23 Lync Stress and Performance Tool-Konfiguration Bei den Leistungstests mit dem Microsoft Lync Stress and Performance Tool wird der generierte Datenverkehr aus Client-Sicht dargestellt. Die Tests simulieren die Interaktion von Lync-Clients mit einem Lync Server 2013-Server. Lync-Client-Datenverkehr wird mit dem Lync Stress and Performance Tool-Server generiert, der 2500 Benutzer simuliert. Bei diesen Tests wird der Datenverkehr in der Produktionsumgebung eines Kunden simuliert. Mithilfe der für jeden Testlauf generierten Workload wird ermittelt, ob die einzelnen Systemkomponenten der Lösung 2500 Benutzer unterstützen. Die Dauer der einzelnen Testläufe beträgt 12 Stunden. Hinweis In den für Lync verwendeten Dimensionierungs-Tools wird die Benutzeranzahl sowie der Prozentsatz der Gesamtzahl an Benutzern angegeben, die für die einzelnen Workloads aktiviert sind. Das Lync Stress and Performance Tool kann auf unterschiedliche Weise verwendet werden. Die Lync-Workload wird einer bestimmten Benutzeranzahl zugewiesen. Dies kann dazu führen, dass die Gesamtzahl der Benutzer im Lync Stress and Performance Tool höher ist als die Gesamtzahl der Benutzer, die bei der Kapazitätsdimensionierung angezeigt wird. Die für jede Workload konfigurierte Benutzeranzahl ist in den Tabellen in Anhang 3 definiert. Die Tabellenzeilen mit der Bezeichnung Scenario entsprechen einer Lync-Workload wie z. B. AV. Die für diese Workload konfigurierte Benutzeranzahl kann ermittelt werden, indem Sie den LowIndex-Wert vom HighIndex-Wert subtrahieren. Testing und Testergebnisse Die HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) wurde für eine Gruppe an Benutzern mit einer ordnungsgemäß dimensionierten und getesteten Infrastruktur entworfen. Workload-Beschreibung Die Workload für die Referenzarchitektur für 2500 Benutzer lässt sich grob in insgesamt 4 Testpläne untergliedern. Die Einzelheiten dieser Testpläne sind nachfolgend aufgeführt: 1.1 – 2500 Benutzer; 30% der Benutzer sind für Enterprise-VoIP aktiviert (Standardwert) 1.2 – 2500 Benutzer; 30% der Benutzer sind für Enterprise-VoIP aktiviert (Standardwert); 82 gleichzeitige Anrufe 2.1 – 2500 Benutzer; 60% der Benutzer sind für Enterprise-VoIP aktiviert (Standardwert) 2.2 – 2500 Benutzer; 60% der Benutzer sind für Enterprise-VoIP aktiviert; 82 gleichzeitige Anrufe Tabelle 15: Weitere Informationen zu den Workloads Testpl äne Anzahl der Benutzer Gespräche pro Stunde (PSTN) Für IM aktivierte Benutzer Für UC-UC aktivierte Benutzer Für UC-PSTN aktivierte Benutzer 1.1 2500 60 1520 299 449 1.2 2500 1620 1520 299 449 2.1 2500 60 670 599 899 2.2 2500 1620 670 599 899 Hinweis Weitere Informationen zu den Lync Server 2013-Benutzermodellen finden Sie hier: http://technet.microsoft.com/en-us/library/gg398811.aspx Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Ergebnisse Tabelle 16: Testplan 1.1 – Testergebnisse Leistungsindikatoren (Front-End-Server, Standard Edition) Min. Durchschnitt Max. Processor(*)\% Processor Time 0 31 87 Memory\Available MBytes 20.962 21.137 21.838 Memory\Pages/sec 0 0 37 Microsoft Hyper-V Network Adapter 733 3.815.168 7.591.313 Leistungsindikatoren (Überwachungsserver) Min. Durchschnitt Max. Processor(*)\% Processor Time 0 1 18 Memory\Available MBytes 12.862 13.050 13.239 Memory\Pages/sec 0 1 1.459 Microsoft Hyper-V Network Adapter 135 27.967 1.115.596 Leistungsindikatoren (WEBAPP-Server) Min. Durchschnitt Max. Processor(*)\% Processor Time 0 3 20 Memory\Available MBytes 5.718 5.766 5.809 Memory\Pages/sec 0 1 870 Microsoft Hyper-V Network Adapter 0 171 5.792 Leistungsindikatoren (EDGE-Server) Min. Durchschnitt Max. Processor(*)\% Processor Time 0 0 23 Memory\Available MBytes 14.094 14.160 14.177 Memory\Pages/sec 0 0 1.046 Microsoft Hyper-V Network Adapter _2 - Access Edge Interface 0 70 1.375 Microsoft Hyper-V Network Adapter _5 - Edge Internal Interface 6 8.515 89.874 Microsoft Hyper-V Network Adapter _6 - Web Conf Interface 0 50 1.328 Microsoft Hyper-V Network Adapter _7 - AV Edge Interface 0 530 17.484 Hinweis Sämtliche Werte für Microsoft Hyper-V-Netzwerkadapter sind in Byte pro Minute angegeben. 26 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Abbildung 18: Testplan 1.1 – Testergebnisse – Netzwerk Tabelle 17: Testplan 1.2 – Testergebnisse Leistungsindikatoren (Front-End-Server, Standard Edition) Min. Durchschnit t Max. Processor(*)\% Processor Time 0 58 87 Memory\Available MBytes 20.968 22.103 24.635 Memory\Pages/sec 0 0 30 Microsoft Hyper-V Network Adapter 578 4.116.604 7.788.75 3 Leistungsindikatoren (Überwachungsserver) Min. Durchschnit t Max. Processor(*)\% Processor Time 0 9 28 Memory\Available Mbytes 20.931 24.439 28.205 Memory\Pages/sec 0 0 1 Microsoft Hyper-V Network Adapter 126 187.871 586.057 Leistungsindikatoren (WEBAPP-Server) Min. Durchschnit t Max. Processor(*)\% Processor Time 0 2 18 Memory\Available MBytes 5.782 5.842 5.892 Memory\Pages/sec 0 1 7 Microsoft Hyper-V Network Adapter 0 106 5.805 27 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Leistungsindikatoren (EDGE-Server) Min. Durchschnit t Max. Processor(*)\% Processor Time 0 6 24 Memory\Available MBytes 14.170 14.186 14.199 Memory\Pages/sec 0 0 2 Microsoft Hyper-V Network Adapter _2 - Access Edge Interface 0 75 1.396 Microsoft Hyper-V Network Adapter _5 - Edge Internal Interface 0 1.508.241 6.261.88 8 Microsoft Hyper-V Network Adapter _6 - Web Conf Interface 0 30 1.396 Microsoft Hyper-V Network Adapter _7 - AV Edge Interface 0 1.232.055 5.754.03 7 Hinweis Sämtliche Werte für Microsoft Hyper-V-Netzwerkadapter sind in Byte pro Minute angegeben. Abbildung 19: Testplan 1.2 – Testergebnisse – Netzwerk Tabelle 18: Testplan 2.1 – Testergebnisse 28 Leistungsindikatoren (Front-End-Server, Standard Edition) Min. Durchschnitt Max. Processor(*)\% Processor Time 0 31 84 Memory\Available MBytes 21.744 22.054 23.076 Memory\Pages/sec 0 0 450 Microsoft Hyper-V Network Adapter 223 3.790.038 8.161.193 Leistungsindikatoren (Überwachungsserver) Min. Durchschnitt Max. Processor(*)\% Processor Time 0 1 9 Memory\Available MBytes 20.412 20.662 20.936 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Memory\Pages/sec 0 1 1.412 Microsoft Hyper-V Network Adapter 63 31.061 936.335 Leistungsindikatoren (WEBAPP-Server) Min. Durchschnitt Max. Processor(*)\% Processor Time 0 3 18 Memory\Available MBytes 5.746 5.803 5.857 Memory\Pages/sec 0 1 862 Microsoft Hyper-V Network Adapter 0 172 5.934 Leistungsindikatoren (EDGE-Server) Min. Durchschnitt Max. Processor(*)\% Processor Time 0 0 10 Memory\Available MBytes 14.155 14.171 14.184 Memory\Pages/sec 0 0 1.048 Microsoft Hyper-V Network Adapter _2 - Access Edge Interface 0 77 823 Microsoft Hyper-V Network Adapter _5 - Edge Internal Interface 0 10.093 100.241 Microsoft Hyper-V Network Adapter _6 - Web Conf Interface 0 62 858 Microsoft Hyper-V Network Adapter _7 - AV Edge Interface 0 549 16.258 Hinweis Sämtliche Werte für Microsoft Hyper-V-Netzwerkadapter sind in Byte pro Minute angegeben. Abbildung 20: Testplan 2.1 – Testergebnisse – Netzwerk Tabelle 19: Testplan 2.2 – Testergebnisse Leistungsindikatoren (Front-End-Server, Standard Edition) Min. Durchschnitt Max. 29 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Processor(*)\% Processor Time 12 68 90 Memory\Available MBytes 19.213 20.831 22.675 Memory\Pages/sec 0 0 20 Microsoft Hyper-V Network Adapter 1.079 4.029.250 8.063.076 Leistungsindikatoren (Überwachungsserver) Min. Durchschnitt Max. Processor(*)\% Processor Time 0 9 26 Memory\Available MBytes 13.319 16.894 20.387 Memory\Pages/sec 0 0 1 Microsoft Hyper-V Network Adapter 358 217.805 548.202 Leistungsindikatoren (WEBAPP-Server) Min. Durchschnitt Max. Processor(*)\% Processor Time 0 2 18 Memory\Available MBytes 5.724 5.786 5.840 Memory\Pages/sec 0 1 6 Microsoft Hyper-V Network Adapter 0 165 5.788 Leistungsindikatoren (EDGE-Server) Min. Durchschnitt Max. Processor(*)\% Processor Time 0 4 20 Memory\Available MBytes 14.156 14.167 14.179 Memory\Pages/sec 0 0 2 Microsoft Hyper-V Network Adapter _2 - Access Edge Interface 0 77 1.753 Microsoft Hyper-V Network Adapter _5 - Edge Internal Interface 8 813.813 3.882.381 Microsoft Hyper-V Network Adapter _6 - Web Conf Interface 0 43 1.458 Microsoft Hyper-V Network Adapter _7 - AV Edge Interface 11 562.041 3.038.088 Hinweis Sämtliche Werte für Microsoft Hyper-V-Netzwerkadapter sind in Byte pro Minute angegeben. 30 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Abbildung 21: Testplan 2.2 – Testergebnisse – Netzwerk Beobachtungen Die Tabelle mit der Zusammenfassung der Ergebnisse zeigt das erwartete Verhalten für die Lösungsserver, wenn die Workload in den vier Testläufen geändert wird. Durch eine Erhöhung des Prozentsatzes an Enterprise-VoIP-Aktivität steigen die CPU-Auslastung und der Netzwerkdatenverkehr auf der virtuellen Maschine mit der Front-End-Serverrolle. Tabelle 20: Übersicht über die durchschnittliche Ressourcennutzung für die virtuellen Maschinen mit den Lync Server 2013Serverrollen Front-End SQL (Überwachungs-DB) OWA EDGE Test CPU Verfügb Mbit/s (Durch . interne Arbeitss schn.) speicher Netzw. (Durch- (Durchschn.) schn.) CPU Verfügb Mbit/s (Durch . interne Arbeitss schn.) speicher Netzw. (Durch- (Durchschn.) schn.) CPU Verfügb Mbit/s (Durch . interne Arbeitss schn.) speicher Netzw. (Durch- (Durchschn.) schn.) CPU Verfügb (Durch . Arbeitsschn.) speicher (Durchschn.) Mbit/s Zugriffs netzw. (Durchschn.) Mbit/s interne s Netzw. (Durchschn.) Mbit/s WebkonfNetzw. (Durchschn. ) Mbit/s AVNetzw. (Durchschn. ) 1.1 31 21.137 30,520 1 13.050 0,238 3 5.766 0,001 0 14.160 0,001 0,068 0,001 0,004 1.2 58 22.103 32,940 9 24.439 1,500 2 5.842 0,001 6 14.186 0,001 12,060 0,001 9,856 2.1 31 22.054 30,320 1 20.662 0,248 3 5.803 0,001 0 14.171 0,001 0,081 0,001 0,004 2.2 68 20.831 32,230 9 16.894 1,742 2 5.786 0,001 4 14.167 0,001 6,510 0,001 4,496 Die wichtigsten Beobachtungen Um zu ermitteln, wie sich Veränderungen bei den verschiedenen Workload-Komponenten auf den Prozessor, den Arbeitsspeicher und das Netzwerk auswirken, wurden vier unterschiedliche Testkonfigurationen verwendet. Insgesamt konnten wir feststellen, dass diese Konfiguration der Server und Netzwerkgeräte auch bei der höchsten getesteten Workload 2500 Benutzer unterstützt. Die höchste getestete Workload hatte die maximale CPU-Auslastung von 80 % auf dem Front-End-Server zur Folge (wie unten gezeigt). Da die anderen Lösungskomponenten wie Arbeitsspeicher und Netzwerk weniger stark beansprucht wurden als die CPU, sind dies nicht die limitierenden Ressourcen. Die virtuelle Maschine mit der Front-End-Serverrolle wurde von allen Servern innerhalb der Lösung am stärksten belastet, sodass dies die limitierende Ressource war. 31 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Abbildung 22: CPU-Auslastung bei der Workload des Testplans 2.2 (höchste Workload) auf der virtuellen Maschine mit der Front-EndServerrolle. Fazit Die Bereitstellung einer Lync Server 2013-Lösung für Unternehmen kann äußerst zeit- und arbeitsaufwändig sein. Mit diesem Whitepaper möchten wir Sie dabei unterstützen, die Bereitstellung von Microsoft Lync Server 2013-Lösungen zu vereinfachen und zu beschleunigen. In diesem Whitepaper ist die erforderliche Hardware für eine virtualisierte LyncInfrastruktur für 2500 Lync-Benutzer mit verschiedenen Lync-Workloads aufgeführt, die mit den Workloads in einer typischen Lync-Unternehmensbereitstellung vergleichbar sind. Als Hyper-V-Hostserver zur Ausführung der virtuellen Maschinen, auf denen die Lync Server 2013-Rollen gehostet werden, wurden HP ProLiant DL380p Gen8 Server mit internem SFF-Speicher und Smart Array P420i-Controller verwendet. In diesem Whitepaper sind die Einzelheiten der Konfiguration beschrieben. Dies umfasst das Host- und Gastbetriebssystem, die Konfigurationen von Speicher und Netzwerk-Subsystem sowie die bereitgestellten Lync Server 2013, um die Lösungsanforderungen zu erfüllen. Die Ergebnisse der beiden Testläufe mit dem Microsoft Stress Test Tool haben gezeigt, dass die Anforderungen im Hinblick auf Prozessor, Arbeitsspeicher, Speicher und Netzwerk mit dieser Lösung erfüllt werden. Anhand der Testdaten dieser Referenzarchitektur überprüft HP die Korrektheit der Ergebnisse aus dem HP Planungstool für Microsoft Lync Server 2013. Anhang 1 – Stückliste In den unten aufgeführten Stücklisten sind die wichtigsten Server- und Speicherkomponenten aufgeführt, die für die empfohlenen Konfigurationen benötigt werden. Diese Liste umfasst jedoch nicht alle erforderlichen Komponenten, um die vollständigen Lösungen aufzubauen. Die vollständigen Konfigurationsdetails erhalten Sie bei Ihrem HP Händler oder HP Vertriebsmitarbeiter. Hinweis Die Artikelnummern sind die aktuellen Nummern zum Zeitpunkt der Veröffentlichung dieses Dokuments. Änderungen vorbehalten. Die Stückliste umfasst keine vollständigen Support-Optionen oder andere Anforderungen im Zusammenhang mit Racks und Stromversorgung. Bitte wenden Sie sich an Ihren HP Händler oder HP Vertriebsmitarbeiter, wenn Sie Fragen zur Bestellung haben. hp.com/large/contact/enterprise/index.html 32 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Tabelle 21: Stückliste Netzwerkkomponenten Anzahl Artikelnummer Beschreibung 1 JF229A HP MSR30-40 Router 1 JD566A HP MSR T1 MIM-Sprachmodul mit 1 Anschluss 1 JD599A HP MSR-24-Kanal-Sprachprozessormodul 1 JD632A HP MSR 2 FXS +1 FXO Sprachschnittstellen-SIC-Modul 1 JC176A HP 6602 Router-Gehäuse 1 JC176A 2 J9574A 2 J9574A 2 J9577A HP 3800 Stacking-Modul mit 4 Anschlüssen 2 J9578A HP 3800 Stacking-Kabel, 0,5 m 1 J9640A HP 8206 zl Switch mit Premium-Software 2 J9306A HP 1500W PoE+ zl Netzteil 1 J9092A HP 8200 zl Management-Modul 2 J9535A HP Gig-T PoE+ Modul mit 20 Anschlüssen/SFP v2 zl Modul mit 4 Anschlüssen ABA ENTHALTEN: HP 6602 Router-Gehäuse, Lokalisierung: US-Englisch HP 3800-48G-PoE+-4SFP+ Switch ABA ENTHALTEN: HP 3800-48G-PoE+-4SFP+ Switch, Lokalisierung: US-Englisch Server- und Speicherkomponenten Anzahl Modellnummer Beschreibung HP DL360p Gen8 8-SFF CTO-Server [Anzahl: 2] 2 654081-B21 HP DL360p Gen8 8-SFF CTO-Server 2 654774-L21 HP DL360p Gen8 E5-2643 FIO-Kit 2 654774-B21 HP DL360p Gen8 E5-2643 Kit 16 647897-B21 HP 8 GB 2Rx4 PC3L-10600R-9 Kit 8 652605-B21 HP 146 GB 6G SAS 15.000 U/min 2,5" SC ENT HDD 2 652241-B21 HP SATA DVD RW Jb Kit, 9,5 mm 2 647594-B21 HP 1Gb 331T Ethernet-Adapter mit 4 Anschlüssen 2 684208-B21 HP 1GbE 331FLR FIO-Ethernet-Adapter mit 4 Anschlüssen 2 631679-B21 HP 1GB FBWC Smart Array für P-Serie 2 663201-B21 HP 1U SFF BB Gen8 Schienen-Kit 4 656362-B21 Hot-Plug-fähiges HP 460W CS Plat PL Netzteil-Kit HP DL380p Gen8 8-SFF CTO-Server [Anzahl: 2] 2 653200-B21 HP DL380p Gen8 8-SFF CTO-Server 2 662226-L21 HP DL380p Gen8 E5-2690 FIO-Kit 2 662226-B21 HP DL380p Gen8 E5-2690 Kit 24 672631-B21 HP 16 GB 2Rx4 PC3-12800R-11 Kit 33 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Anzahl Modellnummer Beschreibung 16 652605-B21 HP 146 GB 6G SAS 15.000 U/min 2,5" SC ENT HDD 2 652235-B21 HP SATA DVD RW Jb Kit, 12,7 mm 2 653208-B21 HP DL380p/560 G8 2 x 16 PCIe Rsr Kit mit 2 Steckplätzen 4 647594-B21 HP 1Gb 331T Ethernet-Adapter mit 4 Anschlüssen 2 684208-B21 HP 1GbE 331FLR FIO-Ethernet-Adapter mit 4 Anschlüssen 2 631679-B21 HP 1GB FBWC Smart Array für P-Serie 2 663478-B21 HP 2U SFF BB Gen8 Schienen-Kit 4 656362-B21 Hot-Plug-fähiges HP 460W CS Plat PL Netzteil-Kit Anhang 2 – Leistungsindikatoren Tabelle 22: Lync-Leistungsindikatoren für die Referenzarchitektur mit 2500 Benutzern 34 Nummer Lync-Leistungsindikatoren 1 \LS:MEDIA - Planning(_Total)\* 2 \LS:MediationServer - Inbound Calls(_Total)\* 3 \LS:MediationServer - Media Relay\* 4 \LS:MediationServer - Outbound Calls(_Total)\* 5 \LS:SIP - Authentication\* 6 \MSSQL$RTC:Databases(*)\* 7 \MSSQL$RTC:General Statistics\* 8 \MSSQL$RTCLOCAL:Databases(*)\* 9 \MSSQL$RTCLOCAL:General Statistics\* 10 \LS:SIP - Peers(_Total)\SIP - Connections Active 11 \LS:SIP - Responses\* 12 \LS:AsMcu - AsMcu Conferences\* 13 \LS:AsMcu - MCU Health And Performance\* 14 \LS:AVMCU - Operations\* 15 \LS:CAA - Operations\* 16 \LS:CAA - Planning\* 17 \LS:CAS - Informational\* 18 \LS:CAS - Planning\* 19 \LS:ImMcu - IMMcu Conferences\* Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Tabelle 23: Hardware-Leistungsindikatoren für die Referenzarchitektur mit 2500 Benutzern Nummer Hardware-Leistungsindikatoren 1 \LogicalDisk(_Total)\% Free Space 2 \LogicalDisk(_Total)\% Idle Time 3 \LogicalDisk(_Total)\Avg. Disk sec/Read 4 \LogicalDisk(_Total)\Avg. Disk Queue Length 5 \LogicalDisk(_Total)\Avg. Disk sec/Write 6 \Memory\Available MBytes 7 \Memory\% Committed Bytes In Use 8 \Memory\Pages/sec 9 \Memory\Committed Bytes 10 \PhysicalDisk(_Total)\% Idle Time 11 \PhysicalDisk(_Total)\Avg. Disk Queue Length 12 \PhysicalDisk(_Total)\Avg. Disk sec/Read 13 \PhysicalDisk(_Total)\Avg. Disk sec/Write 14 \Processor(_Total)\% Processor Time 15 \Processor(_Total)\% User Time 16 \Processor(_Total)\% Interrupt Time 17 \Network Adapter(*)\Bytes Total/sec 18 \Network Adapter(*)\Current Bandwidth 19 \Network Adapter(*)\Output Queue Length 20 \Network Interface(*)\Output Queue Length 21 \Network Interface(*)\Bytes Total/sec 22 \Network Interface(*)\Current Bandwidth Anhang 3 – Workload-Konfigurationen Tabelle 24: Workload-Konfiguration für Testplan 1 – 2500 Benutzer mit Standardwerten Merkmal Standardwert MPopPercentage 10 SignInsPerSecond 2 IM High IMLarge TRUE AV High AVLarge TRUE 35 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) 36 Merkmal Standardwert VoIP Custom CAA High AppSharing High AppSharingLarge TRUE DLExpansion High AddressBookQuery High PSTN Custom CPS High CAATelephone +1 (425)000-5555 DisableUserRangeGeneration TRUE Scenario PSTN TestLoad Custom LowIndex -1 HighIndex -1 Scenario DLX TestLoad High LowIndex 1 HighIndex 25 Scenario ABWQ TestLoad High LowIndex 26 HighIndex 50 Scenario AVLarge TestLoad Enabled LowIndex 51 HighIndex 51 Scenario AV TestLoad High LowIndex 52 HighIndex 144 Scenario CAA TestLoad High LowIndex 145 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Merkmal Standardwert HighIndex 169 Scenario VoipUCUC TestLoad Custom LowIndex 170 HighIndex 469 Scenario VoipPSTNUC TestLoad Custom LowIndex 470 HighIndex 919 Scenario ASLarge TestLoad Enabled LowIndex 920 HighIndex 920 Scenario ASSharer TestLoad High LowIndex 921 HighIndex 931 Scenario ASViewer TestLoad High LowIndex 932 HighIndex 966 Scenario CPS TestLoad High LowIndex 967 HighIndex 978 Scenario IMLarge TestLoad Enabled LowIndex 979 HighIndex 979 Scenario IM TestLoad High LowIndex 980 HighIndex 2500 37 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Merkmal Standardwert MS XX.xxxxx.XXX MSPort 5067 PSTNAreaCode 425 PSTNSimulatorPort 5067 Tabelle 25: Workload-Konfiguration für Testplan 2 – 2500 Benutzer, 60 % für Enterprise-VoIP aktiviert 38 Merkmal Wert MPopPercentage 10 SignInsPerSecond 2 IM High IMLarge TRUE AV High AVLarge TRUE VoIP Custom CAA High AppSharing High AppSharingLarge TRUE DLExpansion High AddressBookQuery High PSTN Custom CPS High CAATelephone +1 (425)000-5555 DisableUserRangeGeneration TRUE Scenario PSTN TestLoad Custom LowIndex -1 HighIndex -1 Scenario DLX TestLoad High LowIndex 1 HighIndex 25 Scenario ABWQ TestLoad High LowIndex 26 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Merkmal Wert HighIndex 50 Scenario AVLarge TestLoad Enabled LowIndex 51 HighIndex 51 Scenario AV TestLoad High LowIndex 52 HighIndex 144 Scenario CAA TestLoad High LowIndex 145 HighIndex 169 Scenario VoipUCUC TestLoad Custom LowIndex 170 HighIndex 769 Scenario VoipPSTNUC TestLoad Custom LowIndex 770 HighIndex 1669 Scenario ASLarge TestLoad Enabled LowIndex 1770 HighIndex 1770 Scenario ASSharer TestLoad High LowIndex 1771 HighIndex 1781 Scenario ASViewer TestLoad High LowIndex 1782 HighIndex 1816 39 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) 40 Merkmal Wert Scenario CPS TestLoad High LowIndex 1817 HighIndex 1828 Scenario IMLarge TestLoad Enabled LowIndex 1829 HighIndex 1829 Scenario IM TestLoad High LowIndex 1830 HighIndex 2500 MS XX.xxxxx.XXX MSPort 5067 PSTNAreaCode 425 PSTNSimulatorPort 5067 Technisches Whitepaper | HP Converged Systems RA für Microsoft Lync Server 2013 Mid Market (2500 Benutzer) Weitere Informationen HP und Microsoft, hp.com/go/microsoft HP ActiveAnswers, hp.com/solutions/activeanswers HP Intelligent Provisioning, hp.com/go/intelligentprovisioning HP Service Pack für ProLiant, hp.com/go/spp HP ProLiant Server, hp.com/go/proliant HP ProLiant Networking, hp.com/go/ProLiantNICs HP Integrated Lights-Out (iLO), hp.com/servers/ilo HP Networking, hp.com/go/networking Microsoft Lync Server 2013, http://technet.microsoft.com/de-de/library/gg398616.aspx Lync Server 2013 Stress and Performance Tool-Dokumentation, http://technet.microsoft.com/dede/library/jj945609.aspx Lync Server 2013 Stress and Performance Tool-Download, microsoft.com/en-us/download/details.aspx?id=36819 Kapazitätsplanung für Lync Server 2013, http://technet.microsoft.com/de-de/library/gg399017.aspx Microsoft Hyper-V, http://blogs.technet.com/b/jhoward/archive/2008/06/17/hyper-v-what-are-the-uses-fordifferent-types-of-virtual-networks.aspx Sizer-Ressourcen HP ActiveAnswers Sizer, hp.com/solutions/activeanswers/sizers HP Sizer für die Servervirtualisierung, hp.com/solutions/sizer/hp-sizer-server-virtualization HP Storage-Sizer, hp.com/storage/sizer HP Sizer für Microsoft Lync Server 2013, hp.com/solutions/activeanswers/sizers Microsoft Lync Server 2013 Capacity Calculator, microsoft.com/en-us/download/details.aspx?id=36828 Microsoft Lync Server 2013, Planungstool microsoft.com/de-de/download/details.aspx?id=36823 Bitte senden Sie uns Ihr Feedback, damit wir unsere Dokumente verbessern können: hp.com/solutions/feedback. Melden Sie sich noch heute an hp.com/go/getupdated © Copyright 2013 Hewlett-Packard Development Company, L.P. Änderungen vorbehalten. Die Garantien für HP Produkte und Services werden ausschließlich in der entsprechenden, zum Produkt oder Service gehörigen Garantieerklärung beschrieben. Aus dem vorliegenden Dokument sind keine weiterreichenden Garantieansprüche abzuleiten. HP übernimmt keine Verantwortung für die Richtigkeit und Vollständigkeit der Angaben in diesem Dokument. Microsoft und Windows sind in den USA eingetragene Marken der Microsoft Corporation. Intel und Xeon sind in den USA und anderen Ländern Marken der Intel Corporation. 4AA4-7901DEE, September 2013, Rev. 1
