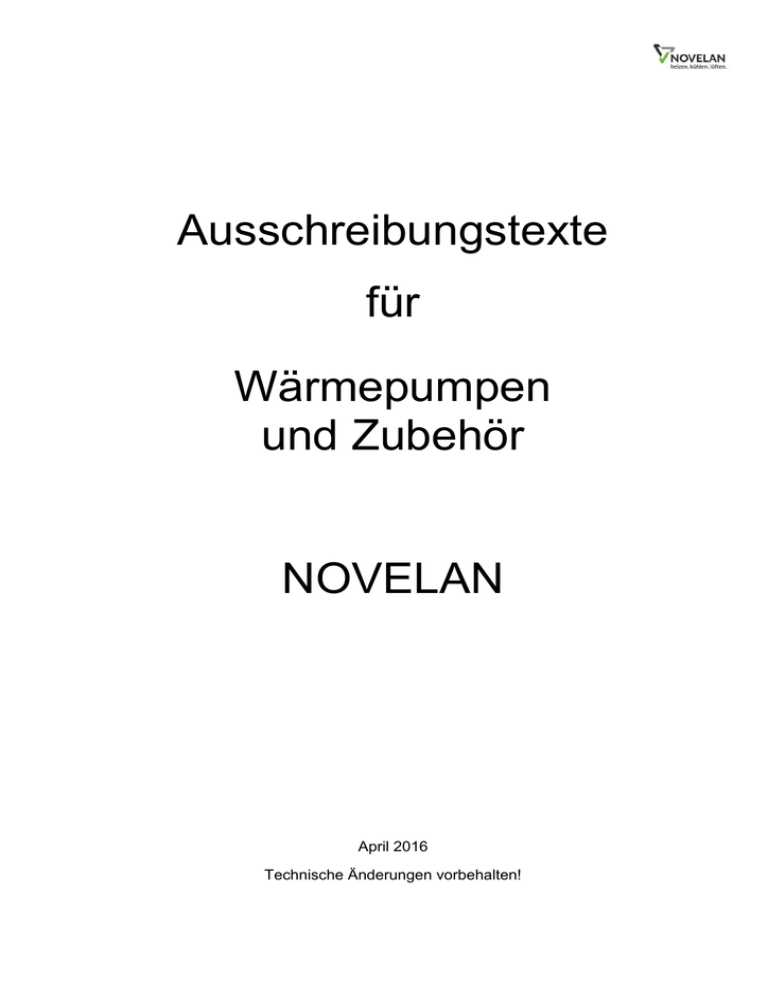

Ausschreibungstexte
für
Wärmepumpen
und Zubehör
NOVELAN
April 2016
Technische Änderungen vorbehalten!
Inhaltsverzeichnis
Inhalt
Seite
Luft/Wasser-Wärmepumpen Dual Serie Aussenaufstellung ............................................. 3
Luft/Wasser Außenaufstellung .......................................................................................... 21
Luft/Wasser Außenaufstellung – leistungsgeregelt ........................................................... 38
Luft/Wasser-Wärmepumpen Innenaufstellung .................................................................. 40
Luft/Wasser-Wärmepumpen Innenaufstellung - leistungsgeregelt .................................... 51
Luft/Wasser Compact Wärmepumpen Innenaufstellung ................................................... 54
Splitgeräte mit Zubehör ..................................................................................................... 59
Sole/Wasser-Wärmepumpen Innenaufstellung ................................................................. 90
Sole/Wasser Compact Wärmepumpen Innenaufstellung .................................................. 102
Sole/Wasser Compact Wärmepumpen Innenaufstellung .................................................. 119
leistungsgeregelt ............................................................................................................... 119
Plattenwärmetauscher ...................................................................................................... 124
Wärmezentrale Sole/Wasser Innenaufstellung ................................................................. 128
Wärmezentrale Sole/Wasser Innenaufstellung ................................................................. 139
leistungsgeregelt ............................................................................................................... 139
Wasser/Wasser Wärmepumpen Innenaufstellung ............................................................ 144
Haustechnikzentralen Luft/Wasser / Luftstation ............................................................... 152
Zubehör Haustechnikzentrale Luft/Wasser und Luftstation ............................................... 156
Heizungs- und Wärmepumpenregler und Zubehör ........................................................... 166
Manuelle Leistungsregelung ............................................................................................. 180
Intelligentes Regelungssystem ......................................................................................... 182
Pufferspeicher / Baugruppe Durchlauferhitzer / Trennspeicher ........................................ 192
Pumpenbaugruppe ........................................................................................................... 204
Sicherheitspakete Sekundär ............................................................................................. 206
Pumpenbaugruppen Wärmepumpe .................................................................................. 209
Elektroheizstäbe ............................................................................................................... 211
Zubehör LAD..................................................................................................................... 217
Installationspakete / Schwingunsentkoppelung ................................................................. 225
Wärmemengenerfassung / Effizienzpakete....................................................................... 230
Umschaltventile................................................................................................................. 232
Trinkwarmwasserspeicher, Trinkwarmwasser-Wärmepumpe, .......................................... 241
mit Zubehör Compact Station / Multifunktionsspeicher, Trinkwasserstation ..................... 241
Luftkanalsystem Vario ....................................................................................................... 259
Kühlung ............................................................................................................................. 266
Zubehör Wärmequelle für Sole / Wasser Wärmepumpen ................................................. 268
Sole/Wasser Wärmepumpe Professionell-Serie ............................................................... 277
Plattenwärmetauscher und Kühlpakete Professionell Serie .............................................. 290
Installationspakete Professionell-Serie ............................................................................. 303
Schwingungssockelrahmen Professionell Serie ................................................................ 307
010416
– Technische Änderungen vorbehalten –
2
Inhaltsverzeichnis
Inhalt
Seite
Luft/Wasser-Wärmepumpen Dual Serie Aussenaufstellung
010416
– Technische Änderungen vorbehalten –
3
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103601HID22
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
LAD 5-HID 1
A++
A++
A++
Gerätebeschreibung LAD 5:
Eine entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige Luft/Wasser-Wärmepumpe für die Außenaufstellung mit natürlichem Kältemittel.
Die Wärmepumpen sind für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet.
Die pulverbeschichteten Aluminiumfassaden sind schallgedämmt. Kältekreise mit schwingungs- und schallgedämpftem Scroll-Verdichtern und wärmeisolierten Edelstahlplattenwärmetauschern als Kondensatoren. Die Verdampfer bestehen aus Kupferrohren mit aufgepressten
Aluminiumlamellen und werden mittels Axialventilatoren beaufschlagt. Die Abtauung erfolgt
durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung der Kältekreise, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpen. Sensoren zur Temperaturüberwachung der Kältekreise. Wärmebedarfsabhängige Verdichteransteuerungen.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Maße (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: mit Sanftanlasser
5,6 kW / 3,8
20 bis 62 °C
-20 bis 35 °C
3000 m³/h
0,066 bar
1200 l/h
1320 x 505 x 930 mm
141 kg
R290 / 0,95 kg
3~/PE/400V/50Hz
20A
Gerätebeschreibung HID 1/E:
Anschlussfertige, kompakte Hydraulikkombination zur Wandmontage fertig isoliert.
Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit einer Energieeffizienz Umwälzpumpe, 12l Ausdehnungsgefäß für den Heizkreis, Sicherheitsbaugruppe für Heizkreis, Elektroheizelement, Sensor zur Durchflussüberwachung, Vor und Rücklauffühler, Absperrkugelhähne , Entleerungshahn, Wärmemengenerfassung, Comfortplatine und Isoliergehäuse.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig USB-Schnittstelle
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Nettogewicht / (mit Verpackung)
Freie Pressungen der U-Pumpe:
Heizkreispumpe bei 1600 l/h Durchfluss
Anschlüsse für Heizungsvor- und Rücklauf
Anschluss am Sicherheitsventil
Elektroheizelement 3 / 2 / 1 phasig
Volumen Ausdehnungsgefäß
010416
550 x 330 x 695 mm
26 kg
0,54 bar
2 x R 1" IG
1 x Rp 3⁄4" IG
6 / 4 / 2kW
12l
– Technische Änderungen vorbehalten –
4
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103602HID22
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
LAD 7-HID 1
A++
A++
A++
Gerätebeschreibung LAD 7:
Eine entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige Luft/Wasser-Wärmepumpe für die Außenaufstellung mit natürlichem Kältemittel.
Die Wärmepumpen sind für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet.
Die pulverbeschichteten Aluminiumfassaden sind schallgedämmt. Kältekreise mit schwingungs- und schallgedämpftem Scroll-Verdichtern und wärmeisolierten Edelstahlplattenwärmetauschern als Kondensatoren. Die Verdampfer bestehen aus Kupferrohren mit aufgepressten
Aluminiumlamellen und werden mittels Axialventilatoren beaufschlagt. Die Abtauung erfolgt
durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung der Kältekreise, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpen. Sensoren zur Temperaturüberwachung der Kältekreise. Wärmebedarfsabhängige Verdichteransteuerungen.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: mit Sanftanlasser
7,7 kW / 3,8
20 bis 62 °C
-20 bis 35 °C
3000 m³/h
0,055 bar
1600 l/h
1320 x 505 x 930 mm
146 kg
R290 / 1,1 kg
3~/PE/400V/50Hz
22A
Gerätebeschreibung HID 1E:
Anschlussfertige, kompakte Hydraulikkombination zur Wandmontage fertig isoliert.
Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit einer Energieeffizienz Umwälzpumpe, 12l Ausdehnungsgefäß für den Heizkreis, Sicherheitsbaugruppe für Heizkreis, Elektroheizelement, Sensor zur Durchflussüberwachung, Vor und Rücklauffühler, Absperrkugelhähne , Entleerungshahn, Wärmemengenerfassung, Comfortplatine und Isoliergehäuse.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Nettogewicht / (mit Verpackung)
Freie Pressungen der U-Pumpe:
Heizkreispumpe bei 1600 l/h Durchfluss
Anschlüsse für Heizungsvor- und Rücklauf
Anschluss am Sicherheitsventil
Elektroheizelement 3 / 2 / 1 phasig
Volumen Ausdehnungsgefäß
010416
550 x 330 x 695 mm
26 kg
0,54 bar
2 x R 1" IG
1 x Rp 3⁄4" IG
6 / 4 / 2kW
12l
– Technische Änderungen vorbehalten –
5
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103609HID22
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
LAD 9-HID 1
A++
A++
A++
Gerätebeschreibung LAD 9:
Eine entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige Luft/Wasser-Wärmepumpe für die Außenaufstellung mit natürlichem Kältemittel.
Die Wärmepumpen sind für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet.
Die pulverbeschichteten Aluminiumfassaden sind schallgedämmt. Kältekreise mit schwingungs- und schallgedämpftem Scroll-Verdichtern und wärmeisolierten Edelstahlplattenwärmetauschern als Kondensatoren. Die Verdampfer bestehen aus Kupferrohren mit aufgepressten
Aluminiumlamellen und werden mittels Axialventilatoren beaufschlagt. Die Abtauung erfolgt
durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung der Kältekreise, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpen. Sensoren zur Temperaturüberwachung der Kältekreise. Wärmebedarfsabhängige Verdichteransteuerungen.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Maße (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: mit Sanftanlasser
9,0 kW / 3,60
20 bis 60 °C
-20 bis 35 °C
3500m³/h
0,076bar
2000l/h
1320 x 505 x 930 mm
149kg
R290 /1,17 kg
3~/PE/400V/50Hz
24A
Gerätebeschreibung HID 1E:
Anschlussfertige, kompakte Hydraulikkombination zur Wandmontage fertig isoliert.
Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit einer Energieeffizienz Umwälzpumpe, 12l Ausdehnungsgefäß für den Heizkreis, Sicherheitsbaugruppe für Heizkreis, Elektroheizelement, Sensor zur Durchflussüberwachung, Vor und Rücklauffühler, Absperrkugelhähne , Entleerungshahn, Wärmemengenerfassung, Comfortplatine und Isoliergehäuse.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Nettogewicht / (mit Verpackung)
Freie Pressungen der U-Pumpe:
Heizkreispumpe bei 1600 l/h Durchfluss
Anschlüsse für Heizungsvor- und Rücklauf
Anschluss am Sicherheitsventil
Elektroheizelement 3 / 2 / 1 phasig
Volumen Ausdehnungsgefäß
010416
550 x 330 x 695 mm
26 kg
0,54 bar
2 x R 1" IG
1 x Rp 3⁄4" IG
6 / 4 / 2kW
12l
– Technische Änderungen vorbehalten –
6
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103605HID22
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
LAD 5/RX-HID 1R
A++
A++
A++
Gerätebeschreibung LAD 5/RX:
Eine entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige Luft/Wasser-Wärmepumpe für die Außenaufstellung mit natürlichem Kältemittel. Für
Heiz und Kühlbetrieb.
Die Wärmepumpen sind für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet.
Die pulverbeschichteten Aluminiumfassaden sind schallgedämmt. Kältekreise mit schwingungs- und schallgedämpftem Scroll-Verdichtern und wärmeisolierten Edelstahlplattenwärmetauschern als Kondensatoren. Die Verdampfer bestehen aus Kupferrohren mit aufgepressten
Aluminiumlamellen und werden mittels Axialventilatoren beaufschlagt. Die Abtauung erfolgt
durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung der Kältekreise, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpen. Sensoren zur Temperaturüberwachung der Kältekreise. Wärmebedarfsabhängige Verdichteransteuerungen.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
Kühlleistung / EER nach EN14511 bei A27/W18
Einsatzgrenzen
Heizkreis
Wärmequelle
Luftvolumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: mit Sanftanlasser
5,4 kW / 3,69
7,9 kW / 4,98
20 bis 62 °C
-20 bis 35 °C
3000 m³/h
0,066 bar
1200 l/h
1320 x 505 x 930 mm
146 kg
R290 / 2,1 kg
3~/PE/400V/50Hz
20A
Gerätebeschreibung HID 1R:
Anschlussfertige, kompakte Hydraulikkombination zur Wandmontage fertig isoliert.
Für Heiz- und Kühlbetrieb. Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit
einer Energieeffizienz Umwälzpumpe, 12l Ausdehnungsgefäß für den Heizkreis, Sicherheitsbaugruppe für Heizkreis, Elektroheizelement, Sensor zur Durchflussüberwachung, Vor und Rücklauffühler, Absperrkugelhähne , Entleerungshahn, Wärmemengenerfassung, Comfortplatine und Isoliergehäuse.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher;; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Nettogewicht / (mit Verpackung)
Freie Pressungen der U-Pumpe:
Heizkreispumpe bei 1600 l/h Durchfluss
Anschlüsse für Heizungsvor- und Rücklauf
Anschluss am Sicherheitsventil
Elektroheizelement 3 / 2 / 1 phasig
Volumen Ausdehnungsgefäß
010416
550 x 330 x 695 mm
25 kg
0,54 bar
2 x R 1" IG
1 x Rp 3⁄4" IG
6 / 4 / 2kW
12l
– Technische Änderungen vorbehalten –
7
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103606HID22
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
LAD 7/RX-HID 1R
A++
A++
A++
Gerätebeschreibung LAD 7/RX:
Eine entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige Luft/Wasser-Wärmepumpe für die Außenaufstellung mit natürlichem Kältemittel. Für
Heiz und Kühlbetrieb.
Die Wärmepumpen sind für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet.
Die pulverbeschichteten Aluminiumfassaden sind schallgedämmt. Kältekreise mit schwingungs- und schallgedämpftem Scroll-Verdichtern und wärmeisolierten Edelstahlplattenwärmetauschern als Kondensatoren. Die Verdampfer bestehen aus Kupferrohren mit aufgepressten
Aluminiumlamellen und werden mittels Axialventilatoren beaufschlagt. Die Abtauung erfolgt
durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung der Kältekreise, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpen. Sensoren zur Temperaturüberwachung der Kältekreise. Wärmebedarfsabhängige Verdichteransteuerungen.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
Kühlleistung / EER nach EN14511 bei A27/W18
Einsatzgrenzen
Heizkreis
Wärmequelle
Luftvolumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: mit Sanftanlasser
7,3 kW / 3,68
11,1 kW / 4,59
20 bis 62 °C
-20 bis 35 °C
3000 m³/h
0,055 bar
1600 l/h
1320 x 505 x 930 mm
151 kg
R290 / 2,2 kg
3~/PE/400V/50Hz
22A
Gerätebeschreibung HID 1R:
Anschlussfertige, kompakte Hydraulikkombination zur Wandmontage fertig isoliert.
Für Heiz- und Kühlbetrieb. Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit
einer Energieeffizienz Umwälzpumpe, 12l Ausdehnungsgefäß für den Heizkreis, Sicherheitsbaugruppe für Heizkreis, Elektroheizelement, Sensor zur Durchflussüberwachung, Vor und Rücklauffühler, Absperrkugelhähne , Entleerungshahn, Wärmemengenerfassung, Comfortplatine und Isoliergehäuse.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher;; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Nettogewicht / (mit Verpackung)
Freie Pressungen der U-Pumpe:
Heizkreispumpe bei 1600 l/h Durchfluss
Anschlüsse für Heizungsvor- und Rücklauf
Anschluss am Sicherheitsventil
Elektroheizelement 3 / 2 / 1 phasig
Volumen Ausdehnungsgefäß
010416
550 x 330 x 695 mm
25 kg
0,54 bar
2 x R 1" IG
1 x Rp 3⁄4" IG
6 / 4 / 2kW
12l
– Technische Änderungen vorbehalten –
8
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103601H1022
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
LAD 55-HID 2
A++
A++
A++
Gerätebeschreibung LAD 5 und LAD 5:
Zwei entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpen für die Außenaufstellung mit natürlichem Kältemittel.
Die Wärmepumpen sind für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen
geeignet.
Die pulverbeschichteten Aluminiumfassaden sind schallgedämmt. Kältekreise mit schwingungs- und
schallgedämpftem Scroll-Verdichtern und wärmeisolierten Edelstahlplattenwärmetauschern als Kondensatoren. Die Verdampfer bestehen aus Kupferrohren mit aufgepressten Aluminiumlamellen und
werden mittels Axialventilatoren beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung der Kältekreise, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpen. Sensoren zur Temperaturüberwachung der Kältekreise. Wärmebedarfsabhängige Verdichteransteuerungen.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: mit Sanftanlasser
5,6 kW / 3,8
20 bis 62 °C
-20 bis 35 °C
3000 m³/h
0,066 bar
1200 l/h
1320 x 505 x 930 mm
141 kg
R290 / 0,95 kg
3~/PE/400V/50Hz
20A
Gerätebeschreibung HID 2/(S)E:
Anschlußfertige, kompakte Hydraulikkombination für zwei LAD Wärmepumpen zur Wandmontage fertig isoliert. Kombination unterschiedlicher Leistungsrößen möglich.
Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit zwei Energieeffizienz Umwälzpumpe
für den Heizkreis, Sicherheitsbaugruppe für Heizkreis, Elektroheizelement 9kW, Absperrkugelhähne, Wärmemengenerfassung und Isoliergehäuse.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig, USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Nettogewicht / (mit Verpackung)
2 x Heizwassereintritt Vorlauf (LAD1 + LAD2)
Heizwasser Vorlauf (gemeinsam)
Anschluss am Sicherheitsventil
Elektroheizelement 3 / 2 / 1 phasig
010416
650 x 270 x 695 mm
40 kg
2 x Rp 1" IG
1 x Rp 1 1⁄4" IG
1 x Rp 3⁄4" IG
9 / 6 / 3kW
– Technische Änderungen vorbehalten –
9
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103602H1222
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
EP (€)
GP (€)
LAD 75-HID 2
A+
A+
A++
Gerätebeschreibung LAD 5 und LAD 7:
Zwei entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpen für die Außenaufstellung mit natürlichem Kältemittel. Die Wärmepumpen
sind für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet. Die pulverbeschichteten Aluminiumfassaden sind schallgedämmt. Kältekreise mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensatoren. Die Verdampfer bestehen aus Kupferrohren mit aufgepressten Aluminiumlamellen und werden
mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung der Kältekreise, Schaltkästen mit Steuer- und Überwachungsorganen für die
Wärmepumpe. Sensoren zur Temperaturüberwachung der Kältekreise. Wärmebedarfsabhängige
Verdichteransteuerungen.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom
Druckverlust WP bei nom. HeizwasserVolumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: mit Sanftanlasser
LAD 5
5,6 kW / 3,8
20 bis 62 °C
-20 bis 35 °C
3000 m³/h
LAD 7
7,7 kW / 3,8
20 bis 62 °C
-20 bis 35 °C
3000 m³/h
0,066 bar
1200 l/h
1320 x 505 x 930 mm
141 kg
R290 / 0,95 kg
3~/PE/400V/50Hz
20A
0,055 bar
1600 l/h
1320 x 505 x 930 mm
146 kg
R290 / 1,1 kg
3~/PE/400V/50Hz
22A
Gerätebeschreibung HID 2/(S)E:
Anschlußfertige, kompakte Hydraulikkombination für zwei LAD Wärmepumpen zur Wandmontage fertig isoliert. Kombination unterschiedlicher Leistungsrößen möglich.
Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit zwei Energieeffizienz Umwälzpumpe
für den Heizkreis, Sicherheitsbaugruppe für Heizkreis, Elektroheizelement 9kW, Absperrkugelhähne, Wärmemengenerfassung und Isoliergehäuse.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig, USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Nettogewicht / (mit Verpackung)
2 x Heizwassereintritt Vorlauf (LAD1 + LAD2)
Heizwasser Vorlauf (gemeinsam)
Anschluss am Sicherheitsventil
Elektroheizelement 3 / 2 / 1 phasig
010416
650 x 270 x 695 mm
40 kg
2 x Rp 1" IG
1 x Rp 1 1⁄4" IG
1 x Rp 3⁄4" IG
9 / 6 / 3kW
– Technische Änderungen vorbehalten –
10
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103602H1422
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
LAD 77-HID 2
A+
A+
A++
Gerätebeschreibung LAD 7 und LAD 7:
Zwei entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpen für die Außenaufstellung mit natürlichem Kältemittel. Die Wärmepumpen
sind für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet. Die pulverbeschichteten Aluminiumfassaden sind schallgedämmt. Kältekreise mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensatoren. Die Verdampfer bestehen aus Kupferrohren mit aufgepressten Aluminiumlamellen und werden
mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung der Kältekreise, Schaltkästen mit Steuer- und Überwachungsorganen für die
Wärmepumpe. Sensoren zur Temperaturüberwachung der Kältekreise. Wärmebedarfsabhängige
Verdichteransteuerungen.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: mit Sanftanlasser
7,7 kW / 3,8
20 bis 62 °C
-20 bis 35 °C
3000 m³/h
0,055 bar
1600 l/h
1320 x 505 x 930 mm
146 kg
R290 / 1,1 kg
3~/PE/400V/50Hz
22A
Gerätebeschreibung HID 2/(S)E:
Anschlußfertige, kompakte Hydraulikkombination für zwei LAD Wärmepumpen zur Wandmontage fertig isoliert. Kombination unterschiedlicher Leistungsrößen möglich.
Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit zwei Energieeffizienz Umwälzpumpe
für den Heizkreis, Sicherheitsbaugruppe für Heizkreis, Elektroheizelement 9kW, Absperrkugelhähne, Wärmemengenerfassung und Isoliergehäuse.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig, USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Nettogewicht / (mit Verpackung)
2 x Heizwassereintritt Vorlauf (LAD1 + LAD2)
Heizwasser Vorlauf (gemeinsam)
Anschluss am Sicherheitsventil
Elektroheizelement 3 / 2 / 1 phasig
010416
650 x 270 x 695 mm
40 kg
2 x Rp 1" IG
1 x Rp 1 1⁄4" IG
1 x Rp 3⁄4" IG
9 / 6 / 3kW
– Technische Änderungen vorbehalten –
11
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103609H1422
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
EP (€)
GP (€)
LAD 95-HID 2
A++
A++
A++
Gerätebeschreibung LAD 5 und LAD 9:
Zwei entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpen für die Außenaufstellung mit natürlichem Kältemittel. Die Wärmepumpen
sind für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet. Die pulverbeschichteten Aluminiumfassaden sind schallgedämmt. Kältekreise mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensatoren. Die Verdampfer bestehen aus Kupferrohren mit aufgepressten Aluminiumlamellen und werden
mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung der Kältekreise, Schaltkästen mit Steuer- und Überwachungsorganen für die
Wärmepumpe. Sensoren zur Temperaturüberwachung der Kältekreise. Wärmebedarfsabhängige
Verdichteransteuerungen.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom
Druckverlust WP bei nom. HeizwasserVolumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: mit Sanftanlasser
LAD 5
5,6 kW / 3,8
20 bis 62 °C
-20 bis 35 °C
3000 m³/h
LAD 9
9,0 kW / 3,60
20 bis 60 °C
-20 bis 35 °C
3500 m³/h
0,066 bar
1200 l/h
1320 x 505 x 930 mm
141 kg
R290 / 0,95 kg
3~/PE/400V/50Hz
20A
0,076bar
2000 l/h
1320 x 505 x 930 mm
149kg
R290 /1,17 kg
3~/PE/400V/50Hz
24A
Gerätebeschreibung HID 2/(S)E:
Anschlußfertige, kompakte Hydraulikkombination für zwei LAD Wärmepumpen zur Wandmontage fertig isoliert. Kombination unterschiedlicher Leistungsrößen möglich.
Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit zwei Energieeffizienz Umwälzpumpe
für den Heizkreis, Sicherheitsbaugruppe für Heizkreis, Elektroheizelement 9kW, Absperrkugelhähne, Wärmemengenerfassung und Isoliergehäuse.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig, USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Nettogewicht / (mit Verpackung)
2 x Heizwassereintritt Vorlauf (LAD1 + LAD2)
Heizwasser Vorlauf (gemeinsam)
Anschluss am Sicherheitsventil
Elektroheizelement 3 / 2 / 1 phasig
010416
650 x 270 x 695 mm
40 kg
2 x Rp 1" IG
1 x Rp 1 1⁄4" IG
1 x Rp 3⁄4" IG
9 / 6 / 3kW
– Technische Änderungen vorbehalten –
12
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103609H1622
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
EP (€)
GP (€)
LAD 97-HID 2
A++
A++
A++
Gerätebeschreibung LAD 7 und LAD 9:
Zwei entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpen für die Außenaufstellung mit natürlichem Kältemittel. Die Wärmepumpen
sind für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet. Die pulverbeschichteten Aluminiumfassaden sind schallgedämmt. Kältekreise mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensatoren. Die Verdampfer bestehen aus Kupferrohren mit aufgepressten Aluminiumlamellen und werden
mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung der Kältekreise, Schaltkästen mit Steuer- und Überwachungsorganen für die
Wärmepumpe. Sensoren zur Temperaturüberwachung der Kältekreise. Wärmebedarfsabhängige
Verdichteransteuerungen.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom
Druckverlust WP bei nom. HeizwasserVolumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: mit Sanftanlasser
LAD 7
7,7 kW / 3,8
20 bis 62 °C
-20 bis 35 °C
3000 m³/h
LAD 9
9,0 kW / 3,60
20 bis 60 °C
-20 bis 35 °C
3500 m³/h
0,055 bar
1600 l/h
1320 x 505 x 930 mm
146 kg
R290 / 1,1 kg
3~/PE/400V/50Hz
22A
0,076bar
2000 l/h
1320 x 505 x 930 mm
149kg
R290 /1,17 kg
3~/PE/400V/50Hz
24A
Gerätebeschreibung HID 2/(S)E:
Anschlußfertige, kompakte Hydraulikkombination für zwei LAD Wärmepumpen zur Wandmontage fertig isoliert. Kombination unterschiedlicher Leistungsrößen möglich.
Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit zwei Energieeffizienz Umwälzpumpe
für den Heizkreis, Sicherheitsbaugruppe für Heizkreis, Elektroheizelement 9kW, Absperrkugelhähne, Wärmemengenerfassung und Isoliergehäuse.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig, USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Nettogewicht / (mit Verpackung)
2 x Heizwassereintritt Vorlauf (LAD1 + LAD2)
Heizwasser Vorlauf (gemeinsam)
Anschluss am Sicherheitsventil
Elektroheizelement 3 / 2 / 1 phasig
010416
650 x 270 x 695 mm
40 kg
2 x Rp 1" IG
1 x Rp 1 1⁄4" IG
1 x Rp 3⁄4" IG
9 / 6 / 3kW
– Technische Änderungen vorbehalten –
13
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103609H1822
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
LAD 99-HID 2
A++
A++
A++
Gerätebeschreibung LAD 9 und LAD 9:
Zwei entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpen für die Außenaufstellung mit natürlichem Kältemittel. Die Wärmepumpen
sind für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet. Die pulverbeschichteten Aluminiumfassaden sind schallgedämmt. Kältekreise mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensatoren. Die Verdampfer bestehen aus Kupferrohren mit aufgepressten Aluminiumlamellen und werden
mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung der Kältekreise, Schaltkästen mit Steuer- und Überwachungsorganen für die
Wärmepumpe. Sensoren zur Temperaturüberwachung der Kältekreise. Wärmebedarfsabhängige
Verdichteransteuerungen.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Maße (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: mit Sanftanlasser
9,0 kW / 3,60
20 bis 60 °C
-20 bis 35 °C
3500m³/h
0,076bar
2000l/h
1320 x 505 x 930 mm
149kg
R290 /1,17 kg
3~/PE/400V/50Hz
24A
Gerätebeschreibung HID 2/(S)E:
Anschlußfertige, kompakte Hydraulikkombination für zwei LAD Wärmepumpen zur Wandmontage fertig isoliert. Kombination unterschiedlicher Leistungsrößen möglich.
Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit zwei Energieeffizienz Umwälzpumpe
für den Heizkreis, Sicherheitsbaugruppe für Heizkreis, Elektroheizelement 9kW, Absperrkugelhähne, Wärmemengenerfassung und Isoliergehäuse.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig, USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Nettogewicht / (mit Verpackung)
2 x Heizwassereintritt Vorlauf (LAD1 + LAD2)
Heizwasser Vorlauf (gemeinsam)
Anschluss am Sicherheitsventil
Elektroheizelement 3 / 2 / 1 phasig
010416
650 x 270 x 695 mm
40 kg
2 x Rp 1" IG
1 x Rp 1 1⁄4" IG
1 x Rp 3⁄4" IG
9 / 6 / 3kW
– Technische Änderungen vorbehalten –
14
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103605H1022
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
LAD 55/RX-HID 2R
A++
A++
A++
Gerätebeschreibung LAD 5/RX und LAD 5/RX:
Zwei entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpen für die Außenaufstellung mit natürlichem Kältemittel. Für Heiz- und
Kühlbetrieb. Die Wärmepumpen sind für die Wandmontage und für die wandnahe Aufstellung auf
Bodenkonsolen geeignet. Die pulverbeschichteten Aluminiumfassaden sind schallgedämmt. Kältekreise mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensatoren. Die Verdampfer bestehen aus Kupferrohren mit aufgepressten Aluminiumlamellen und werden mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch
Kreislaufumkehr. Hoch- und Niederdrucküberwachung der Kältekreise, Schaltkästen mit Steuer- und
Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung der Kältekreise. Wärmebedarfsabhängige Verdichteransteuerungen.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
Kühlleistung / EER nach EN14511 bei A27/W18
Einsatzgrenzen
Heizkreis
Wärmequelle
Luftvolumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: mit Sanftanlasser
5,4 kW / 3,69
7,9 kW / 4,98
20 bis 62 °C
-20 bis 35 °C
3000 m³/h
0,066 bar
1200 l/h
1320 x 505 x 930 mm
146 kg
R290 / 2,1 kg
3~/PE/400V/50Hz
20A
Gerätebeschreibung HID 2/R (S)E:
Anschlußfertige, kompakte Hydraulikkombination für zwei LAD Wärmepumpen zur Wandmontage fertig isoliert. Kombination unterschiedlicher Leistungsrößen möglich.
Für Heiz- und Kühlbetrieb. Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit
zwei Enegieeffizienz Umwälzpumpe, Sicherheitsbaugruppe für Heizkreis, Elektroheizelement 9kW,
Sensor zur Durchflussüberwachung, Vor und Rücklauffühler, Absperrkugelhähne, Entleerungshahn,
Wärmemengenerfassung und Isoliergehäuse. Nur für reversible Wärmepumpen!
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Nettogewicht / (mit Verpackung)
2 x Heizwassereintritt Vorlauf (LAD1 + LAD2)
Heizwasser Vorlauf (gemeinsam)
Anschluss am Sicherheitsventil
Elektroheizelement 3 / 2 / 1 phasig
010416
650 x 270 x 695 mm
40 kg
2 x Rp 1" IG
1 x Rp 1 1⁄4" IG
1 x Rp 3⁄4" IG
9 / 6 / 3kW
– Technische Änderungen vorbehalten –
15
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103606H1222
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
LAD 75/RX-HID 2R
A++
A++
A++
Gerätebeschreibung LAD 5/RX und LAD 7/RX:
Zwei entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpen für die Außenaufstellung mit natürlichem Kältemittel. Für Heiz- und
Kühlbetrieb. Die Wärmepumpen sind für die Wandmontage und für die wandnahe Aufstellung auf
Bodenkonsolen geeignet. Die pulverbeschichteten Aluminiumfassaden sind schallgedämmt. Kältekreise mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensatoren. Die Verdampfer bestehen aus Kupferrohren mit aufgepressten Aluminiumlamellen und werden mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch
Kreislaufumkehr. Hoch- und Niederdrucküberwachung der Kältekreise, Schaltkästen mit Steuer- und
Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung der Kältekreise. Wärmebedarfsabhängige Verdichteransteuerungen.
Technische Daten:
LAD 5/RX
Heizleistung/COP nach EN14511
bei A2/W35
5,4 kW / 3,69
Kühlleistung / EER nach EN14511 bei A27/W18
7,9 kW / 4,98
Einsatzgrenzen
Heizkreis
20 bis 62 °C
Wärmequelle
-20 bis 35 °C
Luftvolumenstrom
3000 m³/h
Druckverlust WP bei nom. HeizwasserVolumenstrom
0,066 bar
Nominaler Heizwasser-Volumenstrom
1200 l/h
Masse (B x T x H)
1320 x 505 x 930 mm
Gewicht gesamt
146 kg
Kältemittel / Füllgewicht
R290 / 2,1 kg
Spannungscode
3~/PE/400V/50Hz
Anlaufstrom: mit Sanftanlasser
20A
LAD 7/RX
7,3 kW / 3,68
11,1 kW / 4,59
20 bis 62 °C
-20 bis 35 °C
3000 m³/h
0,055bar
1600 l/h
1320 x 505 x 930 mm
151kg
R290 / 2,2 kg
3~/PE/400V/50Hz
22A
Gerätebeschreibung HID 2/R (S)E:
Anschlußfertige, kompakte Hydraulikkombination für zwei LAD Wärmepumpen zur Wandmontage fertig isoliert. Kombination unterschiedlicher Leistungsrößen möglich.
Für Heiz- und Kühlbetrieb. Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit
zwei Enegieeffizienz Umwälzpumpe, Sicherheitsbaugruppe für Heizkreis, Elektroheizelement 9kW,
Sensor zur Durchflussüberwachung, Vor und Rücklauffühler, Absperrkugelhähne, Entleerungshahn,
Wärmemengenerfassung und Isoliergehäuse. Nur für reversible Wärmepumpen!
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Nettogewicht / (mit Verpackung)
2 x Heizwassereintritt Vorlauf (LAD1 + LAD2)
Heizwasser Vorlauf (gemeinsam)
Anschluss am Sicherheitsventil
Elektroheizelement 3 / 2 / 1 phasig
010416
650 x 270 x 695 mm
40 kg
2 x Rp 1" IG
1 x Rp 1 1⁄4" IG
1 x Rp 3⁄4" IG
9 / 6 / 3kW
– Technische Änderungen vorbehalten –
16
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103606H1422
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
LAD 77/RX-HID 2R
A++
A++
A++
Gerätebeschreibung LAD 7/RX und LAD 7/RX:
Zwei entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpen für die Außenaufstellung mit natürlichem Kältemittel. Für Heiz- und
Kühlbetrieb. Die Wärmepumpen sind für die Wandmontage und für die wandnahe Aufstellung auf
Bodenkonsolen geeignet. Die pulverbeschichteten Aluminiumfassaden sind schallgedämmt. Kältekreise mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensatoren. Die Verdampfer bestehen aus Kupferrohren mit aufgepressten Aluminiumlamellen und werden mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch
Kreislaufumkehr. Hoch- und Niederdrucküberwachung der Kältekreise, Schaltkästen mit Steuer- und
Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung der Kältekreise. Wärmebedarfsabhängige Verdichteransteuerungen.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
Kühlleistung / EER nach EN14511 bei A27/W18
Einsatzgrenzen
Heizkreis
Wärmequelle
Luftvolumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: mit Sanftanlasser
7,3 kW / 3,68
11,1 kW / 4,59
20 bis 62 °C
-20 bis 35 °C
3000 m³/h
0,055 bar
1600 l/h
1320 x 505 x 930 mm
151 kg
R290 / 2,2 kg
3~/PE/400V/50Hz
22A
Gerätebeschreibung HID 2/R (S)E:
Anschlußfertige, kompakte Hydraulikkombination für zwei LAD Wärmepumpen zur Wandmontage fertig isoliert. Kombination unterschiedlicher Leistungsrößen möglich.
Für Heiz- und Kühlbetrieb. Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit
zwei Enegieeffizienz Umwälzpumpe, Sicherheitsbaugruppe für Heizkreis, Elektroheizelement 9kW,
Sensor zur Durchflussüberwachung, Vor und Rücklauffühler, Absperrkugelhähne, Entleerungshahn,
Wärmemengenerfassung und Isoliergehäuse. Nur für reversible Wärmepumpen!
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Nettogewicht / (mit Verpackung)
2 x Heizwassereintritt Vorlauf (LAD1 + LAD2)
Heizwasser Vorlauf (gemeinsam)
Anschluss am Sicherheitsventil
Elektroheizelement 3 / 2 / 1 phasig
010416
650 x 270 x 695 mm
40 kg
2 x Rp 1" IG
1 x Rp 1 1⁄4" IG
1 x Rp 3⁄4" IG
9 / 6 / 3kW
– Technische Änderungen vorbehalten –
17
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103601CSD22
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Verbund Kombiheizgeräte
Menge
EP (€)
GP (€)
LAD 5-CSD
A++
A
A++
Gerätebeschreibung LAD 5:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Aussenaufstellung mit natürlichem Kältemittel. Die Wärmepumpe ist für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet. Die pulverbeschichtete Aluminiumfassade ist schallgedämmt. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuerund Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung
des Kältekreises. Wärmebedarfsabhängige Verdichteransteuerung.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: mit Sanftanlasser
5,6 kW / 3,8
20 bis 62 °C
-20 bis 35 °C
3000 m³/h
0,066 bar
1200 l/h
1320 x 505 x 930 mm
141 kg
R290 / 0,95 kg
3~/PE/400V/50Hz
20A
Gerätebeschreibung CSD:
Mit Wärmemengenerfassung und Energieeffizienzumwälzpumpe
Anschlussfertige, kompakte innenaufgestellte Speicherkombination, bestehend aus: Trinkwarmwasser- und Pufferspeicher, emailliert nach DIN 4753, für Luft / Wasser Geräte, Aussenaufstellung.
Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit einer Umwälzpumpe, Umschaltventil zur Trinkwarmwasserbereitung, Überströmventil, Durchlauferhitzer 6kW für Heizung und
Trinkwarmwasserbereitung, Ausdehnungsgefäss für Heizkreis 12l, 1,5 bar Vordruck, Comfortplatine WPR-NET COM. Zum Schutz des Trinkwarmwasserspeichers ist eine Magnesiumanode integriert.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang enthalten:
Sicherheitsbaugruppe für Heizkreis
4 Absperrhähne mit Dichtungen
Technische Daten:
Masse (B x H x T ohne Schnittstellen und Bedienteil)
Gewicht / (mit Verpackung)
Trinkwarmwasserspeicher
Nenninhalt nach DIN 4753
zulässiger Betriebsüberdruck BWS
Pufferspeicher
Freie Pressungen der U-Pumpen:
Heizkreispumpe bei 1600 l/h Durchfluss
010416
600 x 1800 x 834 mm
150 kg
200 l
180 l
10 bar
62 l
0,40 bar
– Technische Änderungen vorbehalten –
18
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103602CSD22
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Verbund Kombiheizgeräte
Menge
EP (€)
GP (€)
LAD 7-CSD
A++
A
A++
Gerätebeschreibung LAD 7:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Aussenaufstellung mit natürlichem Kältemittel. Die Wärmepumpe ist für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet. Die pulverbeschichtete Aluminiumfassade ist schallgedämmt. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuerund Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung
des Kältekreises. Wärmebedarfsabhängige Verdichteransteuerung.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: mit Sanftanlasser
7,7 kW / 3,8
20 bis 62 °C
-20 bis 35 °C
3000 m³/h
0,055 bar
1600 l/h
1320 x 505 x 930 mm
146 kg
R290 / 1,1 kg
3~/PE/400V/50Hz
22A
Gerätebeschreibung CSD:
Mit Wärmemengenerfassung und Energieeffizienzumwälzpumpe
Anschlussfertige, kompakte innenaufgestellte Speicherkombination, bestehend aus: Trinkwarmwasser- und Pufferspeicher, emailliert nach DIN 4753, für Luft / Wasser Geräte, Aussenaufstellung.
Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit einer Umwälzpumpe, Umschaltventil zur Trinkwarmwasserbereitung, Überströmventil, Durchlauferhitzer 6kW für Heizung und
Trinkwarmwasserbereitung, Ausdehnungsgefäss für Heizkreis 12l, 1,5 bar Vordruck, Comfortplatine WPR-NET COM. Zum Schutz des Trinkwarmwasserspeichers ist eine Magnesiumanode integriert.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang enthalten:
Sicherheitsbaugruppe für Heizkreis
4 Absperrhähne mit Dichtungen
Technische Daten:
Masse (B x H x T ohne Schnittstellen und Bedienteil)
Gewicht / (mit Verpackung)
Trinkwarmwasserspeicher
Nenninhalt nach DIN 4753
zulässiger Betriebsüberdruck BWS
Pufferspeicher
Freie Pressungen der U-Pumpen:
Heizkreispumpe bei 1600 l/h Durchfluss
010416
600 x 1800 x 834 mm
150 kg
200 l
180 l
10 bar
62 l
0,40 bar
– Technische Änderungen vorbehalten –
19
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103609CSD22
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Verbund Kombiheizgeräte
Menge
EP (€)
GP (€)
LAD 9-CSD
A++
A
A++
Gerätebeschreibung LAD 9:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Aussenaufstellung mit natürlichem Kältemittel. Die Wärmepumpe ist für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet. Die pulverbeschichtete Aluminiumfassade ist schallgedämmt. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuerund Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung
des Kältekreises. Wärmebedarfsabhängige Verdichteransteuerung.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Maße (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: mit Sanftanlasser
9,0 kW / 3,60
20 bis 60 °C
-20 bis 35 °C
3500m³/h
0,076bar
2000l/h
1320 x 505 x 930 mm
149kg
R290 /1,17 kg
3~/PE/400V/50Hz
24A
Gerätebeschreibung CSD:
Mit Wärmemengenerfassung und Energieeffizienzumwälzpumpe
Anschlussfertige, kompakte innenaufgestellte Speicherkombination, bestehend aus: Trinkwarmwasser- und Pufferspeicher, emailliert nach DIN 4753, für Luft / Wasser Geräte, Aussenaufstellung.
Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit einer Umwälzpumpe, Umschaltventil zur Trinkwarmwasserbereitung, Überströmventil, Durchlauferhitzer 6kW für Heizung und
Trinkwarmwasserbereitung, Ausdehnungsgefäss für Heizkreis 12l, 1,5 bar Vordruck, Comfortplatine WPR-NET COM. Zum Schutz des Trinkwarmwasserspeichers ist eine Magnesiumanode integriert.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang enthalten:
Sicherheitsbaugruppe für Heizkreis
4 Absperrhähne mit Dichtungen
Technische Daten:
Masse (B x H x T ohne Schnittstellen und Bedienteil)
Gewicht / (mit Verpackung)
Trinkwarmwasserspeicher
Nenninhalt nach DIN 4753
zulässiger Betriebsüberdruck BWS
Pufferspeicher
Freie Pressungen der U-Pumpen:
Heizkreispumpe bei 1600 l/h Durchfluss
010416
600 x 1800 x 834 mm
150 kg
200 l
180 l
10 bar
62 l
0,40 bar
– Technische Änderungen vorbehalten –
20
Projekt:
Datum:
Luft/Wasser Außenaufstellung
010416
– Technische Änderungen vorbehalten –
21
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103540WPR02
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
EP (€)
GP (€)
LA 7.1-WPR-Net
A+
A+
A+
Gerätebeschreibung LA 7.1:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Außenaufstellung mit flouriertem Treibhausgas. Das Gerät
besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten und verwindungsfreien
Rahmen, die pulverbeschichtete Aluminiumfassade ist schallgedämmt und mit Schnellverschlüssen versehen. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter
und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung
des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe
und kodierten Steckverbindungen zum Anschluss der elektrischen Steuer- und Fühlerleitung.
Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung. Integriertes Elektroheizelement zur Unterstützung
der Heizung und Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
7,2 kW / 3,5
20 bis 58 (60*)) °C
-20 bis 35 °C
3000 m³/h
0,1 bar
1500 l/h
650 x 650 x 1270 mm
145 kg
R404A / 2,4 kg
3~/PE/400V/50Hz
38 / 22
6 / 4 / 2 kW
Funktionsnotwendiges Zubehör:
Fühler- und Steuerleitung
Gerätebeschreibung WPR-Net:
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
.
Technische Daten:
Umgebungstemperatur
Anschlussspannung / Frequenz
Aufnahmeleistung
Relais-Ausgänge
Optokoppler-Eingänge
Fühlereingänge NTC
Sicherung für alle Relaisausgänge
Bauseitige Anschlüsse mittels Schraubklemmen
Anschluss Steuerleitung 230 V AC
Anschluss Fühlerleitung Kleinspannung
Masse (B x H x T)
Gewicht
Schnittstellen
0 °C – 35 °C
230V AC / 50 Hz
18 VA
8 A / 230 V funkentstört
230V AC
2,2kOhm / 25 °C
6,3 A träge
1-polig
12-polig
12-polig
330 x 435 x 120 mm
5 kg
USB 2.0, Host, A-Stecker
(nur für USB-Stick)
Ethernet
1x10Base-T / 100 Base-TX
(RJ45, Stecker, abgewinkelt)
Funktionsnotwendiges Zubehör:
Elektrische Steuer- und Fühlerleitung
010416
– Technische Änderungen vorbehalten –
22
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103541WPR02
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
EP (€)
GP (€)
LA 8.1-WPR-Net
A+
A+
A+
Gerätebeschreibung LA 8.1:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Aussenaufstellung mit flouriertem Treibhausgas. Das Gerät
besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten und verwindungsfreien
Rahmen, die pulverbeschichtete Aluminiumfassade ist schallgedämmt und mit Schnellverschlüssen versehen.Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und
wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht
aus Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung
des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe
und kodierten Steckverbindungen zum Anschluss der elektrischen Steuer- und Fühlerleitung.
Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung. Integriertes Elektroheizelement zur Unterstützung
der Heizung und Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
8,4 kW / 3,5
20 bis 58*) (60*)) °C
-20 bis 35 °C
3000 m³/h
0,12 bar
1750 l/h
650 x 650 x 1270 mm
145 kg
R404A / 2,8 kg
3~/PE/400V/50Hz
45 / 22
6 / 4 / 2 kW
Funktionsnotwendiges Zubehör:
Fühler- und Steuerleitung
Gerätebeschreibung WPR-Net:
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Umgebungstemperatur
Anschlussspannung / Frequenz
Aufnahmeleistung
Relais-Ausgänge
Optokoppler-Eingänge
Fühlereingänge NTC
Sicherung für alle Relaisausgänge
Bauseitige Anschlüsse mittels Schraubklemmen
Anschluss Steuerleitung 230 V AC
Anschluss Fühlerleitung Kleinspannung
Masse (B x H x T)
Gewicht
Schnittstellen
0 °C – 35 °C
230V AC / 50 Hz
18 VA
8 A / 230 V funkentstört
230V AC
2,2kOhm / 25 °C
6,3 A träge
1-polig
12-polig
12-polig
330 x 435 x 120 mm
5 kg
USB 2.0, Host, A-Stecker
(nur für USB-Stick)
Ethernet
1x10Base-T / 100 Base-TX
(RJ45, Stecker, abgewinkelt)
Funktionsnotwendiges Zubehör:
Elektrische Steuer- und Fühlerleitung
010416
– Technische Änderungen vorbehalten –
23
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103542WPR32
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
EP (€)
GP (€)
LA 10.1-WPR-Net
A++
A+
A+
Gerätebeschreibung LA 10.1:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Außenaufstellung mit flouerierem Treibhausgas.
Das Gerät besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten und verwindungsfreien Rahmen, die pulverbeschichtete Aluminiumfassade ist schallgedämmt und mit
Schnellverschlüssen versehen.Die Aussenhutzen sind aus UV-beständigem Kunststoff gefertigt. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr
mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.Hoch- und Niederdrucküberwachung des Kältekreises,
Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe und kodierten
Steckverbindungen zum Anschluss der elektrischen Steuer- und Fühlerleitung. Sensoren zur
Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung.Integriertes Elektroheizelement zur Unterstützung der Heizung und
Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
9,5 kW / 3,7
20 bis 50 °C
-20 bis 35 °C
4000 m³/h
0,09 bar
2000 l/h
1774 x 848 x 1353 mm
260 kg
R407C / 4,8 kg
3~/PE/400V/50Hz
51,5 / 19
9 / 6 / 3 kW
Funktionsnotwendiges Zubehör:
Fühler- und Steuerleitung
Gerätebeschreibung WPR-Net:
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
.
Technische Daten:
Umgebungstemperatur
Anschlussspannung / Frequenz
Aufnahmeleistung
Relais-Ausgänge
Optokoppler-Eingänge
Fühlereingänge NTC
Sicherung für alle Relaisausgänge
Bauseitige Anschlüsse mittels Schraubklemmen
Anschluss Steuerleitung 230 V AC
Anschluss Fühlerleitung Kleinspannung
Masse (B x H x T)
Gewicht
Schnittstellen
0 °C – 35 °C
230V AC / 50 Hz
18 VA
8 A / 230 V funkentstört
230V AC
2,2kOhm / 25 °C
6,3 A träge
1-polig
12-polig
12-polig
330 x 435 x 120 mm
5 kg
USB 2.0, Host, A-Stecker
(nur für USB-Stick)
Ethernet
1x10Base-T / 100 Base-TX
(RJ45, Stecker, abgewinkelt)
Funktionsnotwendiges Zubehör:
Elektrische Steuer- und Fühlerleitung
010416
– Technische Änderungen vorbehalten –
24
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103543WPR32
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
EP (€)
GP (€)
LA 12.1-WPR-Net
A++
A+
A++
Gerätebeschreibung LA 12.1:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Aussenaufstellung mit flouriertem Treibhausgas. Das Gerät
besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten und verwindungsfreien
Rahmen, die pulverbeschichtete Aluminiumfassade ist schallgedämmt und mit Schnellverschlüssen versehen.Die Aussenhutzen sind aus UV-beständigem Kunststoff gefertigt. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe und kodierten Steckverbindungen zum Anschluss der elektrischen Steuer- und Fühlerleitung. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung. Integriertes Elektroheizelement zur Unterstützung der Heizung und
Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
11,8 kW / 3,7
20 bis 50 °C
-20 bis 35 °C
4000 m³/h
0,09 bar
2500 l/h
1943 x 746 x 1523 mm
280 kg
R407C / 5,8 kg
3~/PE/400V/50Hz
64 / 23
9 / 6 / 3 kW
Funktionsnotwendiges Zubehör:
Fühler- und Steuerleitung
Gerätebeschreibung WPR-Net:
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Umgebungstemperatur
Anschlussspannung / Frequenz
Aufnahmeleistung
Relais-Ausgänge
Optokoppler-Eingänge
Fühlereingänge NTC
Sicherung für alle Relaisausgänge
Bauseitige Anschlüsse mittels Schraubklemmen
Anschluss Steuerleitung 230 V AC
Anschluss Fühlerleitung Kleinspannung
Masse (B x H x T)
Gewicht
Schnittstellen
0 °C – 35 °C
230V AC / 50 Hz
18 VA
8 A / 230 V funkentstört
230V AC
2,2kOhm / 25 °C
6,3 A träge
1-polig
12-polig
12-polig
330 x 435 x 120 mm
5 kg
USB 2.0, Host, A-Stecker
(nur für USB-Stick)
Ethernet
1x10Base-T / 100 Base-TX
(RJ45, Stecker, abgewinkelt)
Funktionsnotwendiges Zubehör:
Elektrische Steuer- und Fühlerleitung
010416
– Technische Änderungen vorbehalten –
25
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103544WPR32
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
EP (€)
GP (€)
LA 14-WPR-Net
A++
A++
A++
Gerätebeschreibung LA 14:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Aussenaufstellung mit flouriertem Treibhausgas.Das Gerät
besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten und verwindungsfreien
Rahmen, die pulverbeschichtete Aluminiumfassade ist schallgedämmt und mit Schnellverschlüssen versehen.Die Aussenhutzen sind aus UV-beständigem Kunststoff gefertigt. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe und kodierten Steckverbindungen zum Anschluss der elektrischen Steuer- und Fühlerleitung. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung. Integriertes Elektroheizelement zur Unterstützung der Heizung und
Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
13,8 kW / 3,7
20 bis 50 °C
-20 bis 35 °C
5600 m³/h
0,12 bar
2900 l/h
1931 x 1050 x 1780 mm
370 kg
R407C / 5,8 kg
3~/PE/400V/50Hz
74 / 26
9 / 6 / 3 kW
Funktionsnotwendiges Zubehör:
Fühler- und Steuerleitung
Gerätebeschreibung WPR-Net:
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Umgebungstemperatur
Anschlussspannung / Frequenz
Aufnahmeleistung
Relais-Ausgänge
Optokoppler-Eingänge
Fühlereingänge NTC
Sicherung für alle Relaisausgänge
Bauseitige Anschlüsse mittels Schraubklemmen
Anschluss Steuerleitung 230 V AC
Anschluss Fühlerleitung Kleinspannung
Masse (B x H x T)
Gewicht
Schnittstellen
0 °C – 35 °C
230V AC / 50 Hz
18 VA
8 A / 230 V funkentstört
230V AC
2,2kOhm / 25 °C
6,3 A träge
1-polig
12-polig
12-polig
330 x 435 x 120 mm
5 kg
USB 2.0, Host, A-Stecker
(nur für USB-Stick)
Ethernet
1x10Base-T / 100 Base-TX
(RJ45, Stecker, abgewinkelt)
Funktionsnotwendiges Zubehör:
Elektrische Steuer- und Fühlerleitung
010416
– Technische Änderungen vorbehalten –
26
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103545WPR32
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
EP (€)
GP (€)
LA 18-WPR-Net
A++
A+
A+
Gerätebeschreibung LA 18:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Aussenaufstellung mit flouriertem Treibhausgas. Das Gerät
besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten und verwindungsfreien
Rahmen, die pulverbeschichtete Aluminiumfassade ist schallgedämmt und mit Schnellverschlüssen versehen.Die Aussenhutzen sind aus UV-beständigem Kunststoff gefertigt. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe und kodierten Steckverbindungen zum Anschluss der elektrischen Steuer- und Fühlerleitung. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung. Integriertes Elektroheizelement zur Unterstützung der Heizung und
Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
Einsatzgrenzen
Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
17,2 kW / 3,6
9,5 kW / 3,8
20 bis 50 °C
-20 bis 35 °C
5600 m³/h
0,18 bar
3800 l/h
1931 x 1050 x 1780 mm
420 kg
R407C / 6,8 kg
3~/PE/400V/50Hz
51,5 / 30
9 / 6 / 3 kW
Funktionsnotwendiges Zubehör:
Fühler- und Steuerleitung
Gerätebeschreibung WPR-Net:
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Umgebungstemperatur
Anschlussspannung / Frequenz
Aufnahmeleistung
Relais-Ausgänge
Optokoppler-Eingänge
Fühlereingänge NTC
Sicherung für alle Relaisausgänge
Bauseitige Anschlüsse mittels Schraubklemmen
Anschluss Steuerleitung 230 V AC
Anschluss Fühlerleitung Kleinspannung
Masse (B x H x T)
Gewicht
Schnittstellen
0 °C – 35 °C
230V AC / 50 Hz
18 VA
8 A / 230 V funkentstört
230V AC
2,2kOhm / 25 °C
6,3 A träge
1-polig
12-polig
12-polig
330 x 435 x 120 mm
5 kg
USB 2.0, Host, A-Stecker
(nur für USB-Stick)
Ethernet
1x10Base-T / 100 Base-TX
(RJ45, Stecker, abgewinkelt)
Funktionsnotwendiges Zubehör:
Elektrische Steuer- und Fühlerleitung
010416
– Technische Änderungen vorbehalten –
27
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103546WPR32
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
EP (€)
GP (€)
LA 25.1-WPR-Net
A++
A+
A+
Gerätebeschreibung LA 25.1:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Aussenaufstellung mit flouriertem Treibhausgas. Das Gerät
besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten und verwindungsfreien
Rahmen, die pulverbeschichtete Aluminiumfassade ist schallgedämmt und mit Schnellverschlüssen versehen.Die Aussenhutzen sind aus UV-beständigem Kunststoff gefertigt. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe und kodierten Steckverbindungen zum Anschluss der elektrischen Steuer- und Fühlerleitung. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung. Integriertes Elektroheizelement zur Unterstützung der Heizung und
Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
Einsatzgrenzen
Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
24,0 kW / 3,6
13,2 kW / 3,8
20 bis 50*) °C
-20 bis 35 °C
7800 m³/h
0,12 bar
5000 l/h
1779 x 1258 x 1817 mm
540 kg
R407C / 9,8 kg
3~/PE/400V/50Hz
74 / 30
9/6/3
Funktionsnotwendiges Zubehör:
Fühler- und Steuerleitung
Gerätebeschreibung WPR-Net:
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Umgebungstemperatur
Anschlussspannung / Frequenz
Aufnahmeleistung
Relais-Ausgänge
Optokoppler-Eingänge
Fühlereingänge NTC
Sicherung für alle Relaisausgänge
Bauseitige Anschlüsse mittels Schraubklemmen
Anschluss Steuerleitung 230 V AC
Anschluss Fühlerleitung Kleinspannung
Masse (B x H x T)
Gewicht
Schnittstellen
0 °C – 35 °C
230V AC / 50 Hz
18 VA
8 A / 230 V funkentstört
230V AC
2,2kOhm / 25 °C
6,3 A träge
1-polig
12-polig
12-polig
330 x 435 x 120 mm
5 kg
USB 2.0, Host, A-Stecker
(nur für USB-Stick)
Ethernet
1x10Base-T / 100 Base-TX
(RJ45, Stecker, abgewinkelt)
Funktionsnotwendiges Zubehör:
Elektrische Steuer- und Fühlerleitung
010416
– Technische Änderungen vorbehalten –
28
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103547WPR32
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
EP (€)
GP (€)
LA 31-WPR-Net
A++
A+
A+
Gerätebeschreibung LA 31:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Aussenaufstellung mit flouriertem Treibhausgas. Das Gerät
besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten und verwindungsfreien
Rahmen, die pulverbeschichtete Aluminiumfassade ist schallgedämmt und mit Schnellverschlüssen versehen.Die Aussenhutzen sind aus UV-beständigem Kunststoff gefertigt. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe und kodierten Steckverbindungen zum Anschluss der elektrischen Steuer- und Fühlerleitung. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
31,0 kW / 3,5
16,8 kW / 3,6
Einsatzgrenzen
Heizkreis
20 bis 58*) (60*)) °C
Wärmequelle
-20 bis 35 °C
Luftvolumenstrom bei maximaler externer Pressung
7800 m³/h
Druckverlust WP bei nom. Heizwasser-Volumenstrom
0,04 bar
Nominaler Heizwasser-Volumenstrom
6000 l/h
Masse (B x T x H)
1779 x 1258 x 2127 mm
Gewicht gesamt
573 kg
Kältemittel / Füllgewicht
R404A / 13,0 kg
Spannungscode
3~/PE/400V/50Hz
Anlaufstrom: direkt / mit Sanftanlasser
80 / 38
Elektroheizelement 3 / 2 / 1 phasig
–/–/–
Funktionsnotwendiges Zubehör:
Fühler- und Steuerleitung
Gerätebeschreibung WPR-Net:
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Umgebungstemperatur
Anschlussspannung / Frequenz
Aufnahmeleistung
Relais-Ausgänge
Optokoppler-Eingänge
Fühlereingänge NTC
Sicherung für alle Relaisausgänge
Bauseitige Anschlüsse mittels Schraubklemmen
Anschluss Steuerleitung 230 V AC
Anschluss Fühlerleitung Kleinspannung
Masse (B x H x T)
Gewicht
Schnittstellen
0 °C – 35 °C
230V AC / 50 Hz
18 VA
8 A / 230 V funkentstört
230V AC
2,2kOhm / 25 °C
6,3 A träge
1-polig
12-polig
12-polig
330 x 435 x 120 mm
5 kg
USB 2.0, Host, A-Stecker
(nur für USB-Stick)
Ethernet
1x10Base-T / 100 Base-TX
(RJ45, Stecker, abgewinkelt)
Funktionsnotwendiges Zubehör:
Elektrische Steuer- und Fühlerleitung
010416
– Technische Änderungen vorbehalten –
29
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103431WPR32
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
EP (€)
GP (€)
LA 9 RX-WPR-Net
A+
A+
A+
Gerätebeschreibung LA 9RX:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Aussenaufstellung mit flouriertem Treibhausgas. Für Heizund Kühlbetrieb. Das Gerät besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten
und verwindungsfreien Rahmen, die pulverbeschichtete Aluminiumfassade ist schallgedämmt
und mit Schnellverschlüssen versehen.Die Aussenhutzen sind aus UV-beständigem Kunststoff gefertigt. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus
Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt.
Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe und kodierten Steckverbindungen zum Anschluss der elektrischen Steuer- und Fühlerleitung. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
Kühlleistung / EER nach EN14511 bei A27/W18
Einsatzgrenzen
Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust Heizen/Kühlen bei 1450 l/h Volumenstrom
Nominaler Heizwasser-Volumenstrom
Maße (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
9,4 kW / 3,5
14,5 kW / 3,7
20 bis 52*) °C
-20 bis 40 °C
4000 m³/h
0,031 bar
1450 l/h
1774 x 848 x 1353 mm
260 kg
R407C / 6,8 kg
1~/N/PE/230V/50Hz
51,5 / 30
Funktionsnotwendiges Zubehör:
Fühler- und Steuerleitung
Comfortplatine WPR-Net Com
Gerätebeschreibung WPR-Net:
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Umgebungstemperatur
Anschlussspannung / Frequenz
Aufnahmeleistung
Relais-Ausgänge
Optokoppler-Eingänge
Fühlereingänge NTC
Sicherung für alle Relaisausgänge
Bauseitige Anschlüsse mittels Schraubklemmen
Anschluss Steuerleitung 230 V AC
Anschluss Fühlerleitung Kleinspannung
Masse (B x H x T)
Gewicht
Schnittstellen
0 °C – 35 °C
230V AC / 50 Hz
18 VA
8 A / 230 V funkentstört
230V AC
2,2kOhm / 25 °C
6,3 A träge
1-polig
12-polig
12-polig
330 x 435 x 120 mm
5 kg
USB 2.0, Host, A-Stecker
(nur für USB-Stick)
Ethernet
1x10Base-T / 100 Base-TX
(RJ45, Stecker, abgewinkelt)
Funktionsnotwendiges Zubehör:
Elektrische Steuer- und Fühlerleitung
010416
– Technische Änderungen vorbehalten –
30
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
Net
NOVELAN Wärmepumpe
Artikel-Nr.:
103432WPR32
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
EP (€)
GP (€)
LA 14 RX-WPR-
A++
A+
A++
Gerätebeschreibung LA 14RX:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Aussenaufstellung mit flouriertem Treibhausgas. Für Heizund Kühlbetrieb. Das Gerät besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten
und verwindungsfreien Rahmen, die pulverbeschichtete Aluminiumfassade ist schallgedämmt
und mit Schnellverschlüssen versehen.Die Aussenhutzen sind aus UV-beständigem Kunststoff gefertigt. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus
Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt.
Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe und kodierten Steckverbindungen zum Anschluss der elektrischen Steuer- und Fühlerleitung. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
Kühlleistung / EER nach EN 14511 bei A27/W18
Einsatzgrenzen
Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust Heizen/Kühlen bei 2100 l/h Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
13,8 kW / 3,5
20,3 kW / 3,8
20 bis 52*) °C
-20 bis 40 °C
5100 m³/h
0,024 bar
2100 l/h
1931 x 1050 x 1780 mm
280 kg
R407C / 10,2 kg
3~/PE/400V/50Hz
74 / 30
Funktionsnotwendiges Zubehör:
Fühler- und Steuerleitung
Comfortplatine WPR-Net Com
Gerätebeschreibung WPR-Net:
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Umgebungstemperatur
Anschlussspannung / Frequenz
Aufnahmeleistung
Relais-Ausgänge
Optokoppler-Eingänge
Fühlereingänge NTC
Sicherung für alle Relaisausgänge
Bauseitige Anschlüsse mittels Schraubklemmen
Anschluss Steuerleitung 230 V AC
Anschluss Fühlerleitung Kleinspannung
Masse (B x H x T)
Gewicht
Schnittstellen
0 °C – 35 °C
230V AC / 50 Hz
18 VA
8 A / 230 V funkentstört
230V AC
2,2kOhm / 25 °C
6,3 A träge
1-polig
12-polig
12-polig
330 x 435 x 120 mm
5 kg
USB 2.0, Host, A-Stecker
(nur für USB-Stick)
Ethernet
1x10Base-T / 100 Base-TX
(RJ45, Stecker, abgewinkelt)
Funktionsnotwendiges Zubehör:
Elektrische Steuer- und Fühlerleitung
010416
– Technische Änderungen vorbehalten –
31
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103540CS102
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
Menge
EP (€)
GP (€)
LA 7.1-CS 1
A+
A
A+
Gerätebeschreibung LA 7.1:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Außenaufstellung mit flouriertem Treibhausgas. Das Gerät
besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten und verwindungsfreien
Rahmen, die pulverbeschichtete Aluminiumfassade ist schallgedämmt und mit Schnellverschlüssen versehen. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter
und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung
des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe
und kodierten Steckverbindungen zum Anschluss der elektrischen Steuer- und Fühlerleitung.
Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung. Integriertes Elektroheizelement zur Unterstützung
der Heizung und Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
7,2 kW / 3,5
Einsatzgrenzen
Heizkreis
20 bis 58 (60*)) °C
Wärmequelle
-20 bis 35 °C
Luftvolumenstrom bei maximaler externer Pressung
3000 m³/h
Druckverlust WP bei nom. Heizwasser-Volumenstrom
0,1 bar
Nominaler Heizwasser-Volumenstrom
1500 l/h
Masse (B x T x H)
650 x 650 x 1270 mm
Gewicht gesamt
145 kg
Kältemittel / Füllgewicht
R404A / 2,4 kg
Spannungscode
3~/PE/400V/50Hz
Anlaufstrom: direkt / mit Sanftanlasser
38 / 22
Elektroheizelement 3 / 2 / 1 phasig
6 / 4 / 2 kW
Funktionsnotwendiges Zubehör:
Fühler- und Steuerleitung
Gerätebeschreibung:
Variante mit Wärmemengenerfassung und Energieeffizienzumwälzpumpe.
Anschlussfertige, kompakte innenaufgestellte Speicherkombination, bestehend aus: in PU eingeschäumten Trinkwarmwasser- und Pufferspeicher, emailliert nach DIN 4753, installiert in einem Gehäuse, für Luft / Wasser Geräte, Aussenaufstellung. Die Blechfassadierung ist verzinkt, pulverbeschichtet und mit Schnellverschlüssen versehen. Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit einer Umwälzpumpe, Umschaltventil zur Trinkwarmwasserbereitung, Überströmventil. Zum Schutz des Trinkwarmwasserspeichers ist eine Fremdstromanode für die Trinkwarmwasserbereitung integriert. Desweiteren besteht die Möglichkeit zusätzlich ein Elektroheizelement in den Trinkwarmwasserspeicher bis max. 1 x 4,5 kW (EHZI 45 F) und in den Pufferspeicher
bis max. 6,0 kW (EHZ 60) einzubauen.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang enthalten:
Sicherheitsbaugruppe für Heizkreis
Ausdehnungsgefäss für Heizkreis 25l, 1,5 bar Vordruck
Technische Daten:
Masse (B x T x H) ohne Schnittstellen und Bedienteil)
Nettogewicht / (mit Verpackung)
Trinkwarmwasserspeicher
Nenninhalt nach DIN 4753
zulässiger Betriebsüberdruck
Pufferspeicher
Freie Pressungen der U-Pumpen:
Heizkreispumpe bei 1000 l/h Durchfluss
010416
720 x 800 x 1820 mm
275 kg / 290 kg
300 l
295 l
10 bar
98 l
0,44 bar
– Technische Änderungen vorbehalten –
32
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103541CS102
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
Menge
EP (€)
GP (€)
LA 8.1-CS 1
A+
A
A+
Gerätebeschreibung LA 8.1:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Aussenaufstellung mit flouriertem Treibhausgas. Das Gerät
besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten und verwindungsfreien
Rahmen, die pulverbeschichtete Aluminiumfassade ist schallgedämmt und mit Schnellverschlüssen versehen.Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und
wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht
aus Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung
des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe
und kodierten Steckverbindungen zum Anschluss der elektrischen Steuer- und Fühlerleitung.
Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung. Integriertes Elektroheizelement zur Unterstützung
der Heizung und Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
8,4 kW / 3,5
Einsatzgrenzen
Heizkreis
20 bis 58*) (60*)) °C
Wärmequelle
-20 bis 35 °C
Luftvolumenstrom bei maximaler externer Pressung
3000 m³/h
Druckverlust WP bei nom. Heizwasser-Volumenstrom
0,12 bar
Nominaler Heizwasser-Volumenstrom
1750 l/h
Masse (B x T x H)
650 x 650 x 1270 mm
Gewicht gesamt
145 kg
Kältemittel / Füllgewicht
R404A / 2,8 kg
Spannungscode
3~/PE/400V/50Hz
Anlaufstrom: direkt / mit Sanftanlasser
45 / 22
Elektroheizelement 3 / 2 / 1 phasig
6 / 4 / 2 kW
Funktionsnotwendiges Zubehör:
Fühler- und Steuerleitung
Gerätebeschreibung:
Variante mit Wärmemengenerfassung und Energieeffizienzumwälzpumpe.
Anschlussfertige, kompakte innenaufgestellte Speicherkombination, bestehend aus: in PU eingeschäumten Trinkwarmwasser- und Pufferspeicher, emailliert nach DIN 4753, installiert in einem Gehäuse, für Luft / Wasser Geräte, Aussenaufstellung. Die Blechfassadierung ist verzinkt, pulverbeschichtet und mit Schnellverschlüssen versehen. Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit einer Umwälzpumpe, Umschaltventil zur Trinkwarmwasserbereitung, Überströmventil. Zum Schutz des Trinkwarmwasserspeichers ist eine Fremdstromanode für die Trinkwarmwasserbereitung integriert. Desweiteren besteht die Möglichkeit zusätzlich ein Elektroheizelement in den Trinkwarmwasserspeicher bis max. 1 x 4,5 kW (EHZI 45 F) und in den Pufferspeicher
bis max. 6,0 kW (EHZ 60) einzubauen.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang enthalten:
Sicherheitsbaugruppe für Heizkreis
Ausdehnungsgefäss für Heizkreis 25l, 1,5 bar Vordruck
Technische Daten:
Masse (B x T x H) ohne Schnittstellen und Bedienteil)
Nettogewicht / (mit Verpackung)
Trinkwarmwasserspeicher
Nenninhalt nach DIN 4753
zulässiger Betriebsüberdruck
Pufferspeicher
Freie Pressungen der U-Pumpen:
Heizkreispumpe bei 1000 l/h Durchfluss
010416
720 x 800 x 1820 mm
275 kg / 290 kg
300 l
295 l
10 bar
98 l
0,44 bar
– Technische Änderungen vorbehalten –
33
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103542CS232
Haube mondsilber
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
Menge
EP (€)
GP (€)
Menge
EP (€)
GP (€)
LA 10.1-CS 2
A+
A
A+
Gerätebeschreibung LA 10.1:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Außenaufstellung mit flouerierem Treibhausgas.
Das Gerät besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten und verwindungsfreien Rahmen, die pulverbeschichtete Aluminiumfassade ist schallgedämmt und mit
Schnellverschlüssen versehen.Die Aussenhutzen sind aus UV-beständigem Kunststoff gefertigt. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr
mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.Hoch- und Niederdrucküberwachung des Kältekreises,
Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe und kodierten
Steckverbindungen zum Anschluss der elektrischen Steuer- und Fühlerleitung. Sensoren zur
Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung.Integriertes Elektroheizelement zur Unterstützung der Heizung und
Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
9,5kW / 3,7
Einsatzgrenzen
Heizkreis
20 bis 50 °C
Wärmequelle
-20 bis 35 °C
Luftvolumenstrom bei maximaler externer Pressung
4000 m³/h
Druckverlust WP bei nom. Heizwasser-Volumenstrom
0,09 bar
Nominaler Heizwasser-Volumenstrom
2000 l/h
Masse (B x T x H)
1774 x 848 x 1353 mm
Gewicht gesamt
260 kg
Kältemittel / Füllgewicht
R407C / 4,8 kg
Spannungscode
3~/PE/400V/50Hz
Anlaufstrom: direkt / mit Sanftanlasser
51,5 / 19
Elektroheizelement 3 / 2 / 1 phasig
9 / 6 / 3 kW
Gerätebeschreibung CS 2E:
Variante mit Wärmemengenerfassung und Energieeffizienzumwälzpumpe
Anschlussfertige, kompakte innenaufgestellte Speicherkombination, bestehend aus:
in PU eingeschäumten Trinkwarmwasser- und Pufferspeicher, emailliert nach DIN 4753, installiert in
einem Gehäuse, für Luft / Wasser Geräte Aussenaufstellung.
Einsetzbar von LA 10.1 bis LA 18. Die Blechfassadierung ist verzinkt, pulverbeschichtet und mit
Schnellverschlüssen versehen. Zur schnelleren Installation sind die Geräte werksseitig ausgestattet
mit einer Umwälzpumpe, Umschaltventil zur Trinkwarmwasserbereitung, Überströmventil. Zum
Schutz des Trinkwarmwasserspeichers ist eine Fremdstromanode für die Trinkwarmwasserbereitung integriert. Desweiteren besteht die Möglichkeit zusätzlich ein Elektroheizelement in den Trinkwarmwasserspeicher bis max. 1 x 4,5 kW (EHZI 45 F), und in den Pufferspeicher bis max. 6,0 kW
(EHZ 60) einzubauen.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang enthalten:
Sicherheitsbaugruppe für Heizkreis
Ausdehnungsgefäss für Heizkreis 50l, 1,5 bar Vordruck
Technische Daten:
Masse (B x T x H) ohne Schnittstellen und Bedienteil)
720 x 800 x 1820 mm
Nettogewicht / (mit Verpackung)
275 kg / 290 kg
Trinkwarmwasserspeicher
300 l
Nenninhalt nach DIN 4753
285 l
zulässiger Betriebsüberdruck
10 bar
Pufferspeicher
98 l
Freie Pressungen der U-Pumpen:
Heizkreispumpe bei 1000 l/h Durchfluss
0,42 bar
Pos.Nr.
010416
Artikel
– Technische Änderungen vorbehalten –
34
Projekt:
Datum:
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103543CS232
Haube mondsilber
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
LA 12.1-CS 2
A+
A
A++
Gerätebeschreibung LA 12.1:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Aussenaufstellung mit flouriertem Treibhausgas. Das Gerät
besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten und verwindungsfreien
Rahmen, die pulverbeschichtete Aluminiumfassade ist schallgedämmt und mit Schnellverschlüssen versehen.Die Aussenhutzen sind aus UV-beständigem Kunststoff gefertigt. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe und kodierten Steckverbindungen zum Anschluss der elektrischen Steuer- und Fühlerleitung. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung. Integriertes Elektroheizelement zur Unterstützung der Heizung und
Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
11,8 kW / 3,7
Einsatzgrenzen
Heizkreis
20 bis 50 °C
Wärmequelle
-20 bis 35 °C
Luftvolumenstrom bei maximaler externer Pressung
4000 m³/h
Druckverlust WP bei nom. Heizwasser-Volumenstrom
0,09 bar
Nominaler Heizwasser-Volumenstrom
2500 l/h
Masse (B x T x H)
1943 x 746 x 1523 mm
Gewicht gesamt
280 kg
Kältemittel / Füllgewicht
R407C / 5,8 kg
Spannungscode
3~/PE/400V/50Hz
Anlaufstrom: direkt / mit Sanftanlasser
64 / 23
Elektroheizelement 3 / 2 / 1 phasig
9 / 6 / 3 kW
Gerätebeschreibung CS 2E:
Variante mit Wärmemengenerfassung und Energieeffizienzumwälzpumpe
Anschlussfertige, kompakte innenaufgestellte Speicherkombination, bestehend aus:
in PU eingeschäumten Trinkwarmwasser- und Pufferspeicher, emailliert nach DIN 4753, installiert in
einem Gehäuse, für Luft / Wasser Geräte Aussenaufstellung.
Einsetzbar von LA 10.1 bis LA 18, LA 10H. Die Blechfassadierung ist verzinkt, pulverbeschichtet und
mit Schnellverschlüssen versehen. Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit einer Umwälzpumpe, Umschaltventil zur Trinkwarmwasserbereitung, Überströmventil.
Zum Schutz des Trinkwarmwasserspeichers ist eine Fremdstromanode für die Trinkwarmwasserbereitung integriert. Desweiteren besteht die Möglichkeit zusätzlich ein Elektroheizelement in den
Trinkwarmwasserspeicher bis max. 1 x 4,5 kW (EHZI 45 F), und in den Pufferspeicher bis max. 6,0
kW (EHZ 60) einzubauen.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang enthalten:
Sicherheitsbaugruppe für Heizkreis
Ausdehnungsgefäss für Heizkreis 50l, 1,5 bar Vordruck
Technische Daten:
Masse (B x T x H) ohne Schnittstellen und Bedienteil)
720 x 800 x 1820 mm
Nettogewicht / (mit Verpackung)
275 kg / 290 kg
Trinkwarmwasserspeicher
300 l
Nenninhalt nach DIN 4753
285 l
zulässiger Betriebsüberdruck
10 bar
Pufferspeicher
98 l
Freie Pressungen der U-Pumpen:
Heizkreispumpe bei 1000 l/h Durchfluss
0,42 bar
010416
– Technische Änderungen vorbehalten –
35
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
103544CS232
Haube mondsilber
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
Menge
EP (€)
GP (€)
LA 14-CS 2
A++
A
A++
Gerätebeschreibung LA 14:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Außenaufstellung mit flourierten Treibhausgasen.
Das Gerät besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten und verwindungsfreien Rahmen, die pulverbeschichtete Aluminiumfassade ist schallgedämmt und mit
Schnellverschlüssen versehen. Die Aussenhutzen sind aus UV-beständigem Kunststoff gefertigt. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr
mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.Hoch- und Niederdrucküberwachung des Kältekreises,
Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe und kodierten
Steckverbindungen zum Anschluss der elektrischen Steuer- und Fühlerleitung. Sensoren zur
Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung.Integriertes Elektroheizelement zur Unterstützung der Heizung und
Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
13,8 kW / 3,7
Einsatzgrenzen
Heizkreis
20 bis 50 °C
Wärmequelle
-20 bis 35 °C
Luftvolumenstrom bei maximaler externer Pressung
5600 m³/h
Druckverlust WP bei nom. Heizwasser-Volumenstrom
0,12 bar
Nominaler Heizwasser-Volumenstrom
2900 l/h
Maße (B x T x H)
1931 x 1050 x 1780 mm
Gewicht gesamt
370 kg
Kältemittel / Füllgewicht
R407C / 5,8 kg
Spannungscode
3~/N/PE/400V/50Hz
Anlaufstrom: direkt / mit Sanftanlasser
74 / 26
Elektroheizelement 3 / 2 / 1 phasig
9 / 6 / 3 kW
Gerätebeschreibung CS 2E:
Variante mit Wärmemengenerfassung und Energieeffizienzumwälzpumpe.
Anschlussfertige, kompakte innenaufgestellte Speicherkombination, bestehend aus:
in PU eingeschäumten Trinkwarmwasser- und Pufferspeicher, emailliert nach DIN 4753, installiert in
einem Gehäuse, für Luft / Wasser Geräte Aussenaufstellung.
Einsetzbar von LA 10.1 bis LA 18, LA 10H. Die Blechfassadierung ist verzinkt, pulverbeschichtet und
mit Schnellverschlüssen versehen. Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit einer Umwälzpumpe, Umschaltventil zur Trinkwarmwasserbereitung, Überströmventil.
Zum Schutz des Trinkwarmwasserspeichers ist eine Fremdstromanode für die Trinkwarmwasserbereitung integriert. Desweiteren besteht die Möglichkeit zusätzlich ein Elektroheizelement in den
Trinkwarmwasserspeicher bis max. 1 x 4,5 kW (EHZI 45 F), und in den Pufferspeicher bis max. 6,0
kW (EHZ 60) einzubauen.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang enthalten:
Sicherheitsbaugruppe für Heizkreis
Ausdehnungsgefäss für Heizkreis 50l, 1,5 bar Vordruck
Technische Daten:
Masse (B x T x H) ohne Schnittstellen und Bedienteil)
720 x 800 x 1820 mm
Nettogewicht / (mit Verpackung)
275 kg / 290 kg
Trinkwarmwasserspeicher
300 l
Nenninhalt nach DIN 4753
285 l
zulässiger Betriebsüberdruck
10 bar
Pufferspeicher
98 l
Freie Pressungen der U-Pumpen:
Heizkreispumpe bei 1000 l/h Durchfluss
0,42 bar
010416
– Technische Änderungen vorbehalten –
36
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Menge
EP (€)
GP (€)
LA 18-CS 2
Artikel-Nr.:
103545CS232
Haube mondsilber
Energieeffizienzklasse Kombiheizgeräte bei 55°C
A+
Energieeffizienzklasse Kombiheizgeräte Warmwasser
A
Energieeffizienzklasse Kombiheizgeräte Verbund
A+
Gerätebeschreibung LA 18.1:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe für die Außenaufstellung mit flourierten Treibhausgasen.
Das Gerät besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten und verwindungsfreien Rahmen, die pulverbeschichtete Aluminiumfassade ist schallgedämmt und mit
Schnellverschlüssen versehen. Die Aussenhutzen sind aus UV-beständigem Kunststoff gefertigt. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr
mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.Hoch- und Niederdrucküberwachung des Kältekreises,
Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe und kodierten
Steckverbindungen zum Anschluss der elektrischen Steuer- und Fühlerleitung. Sensoren zur
Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung.Integriertes Elektroheizelement zur Unterstützung der Heizung und
Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
17,2 kW / 3,6
9,5 kW / 3,8
Einsatzgrenzen
Heizkreis
20 bis 50 °C
Wärmequelle
-20 bis 35 °C
Luftvolumenstrom bei maximaler externer Pressung
5600 m³/h
Druckverlust WP bei nom. Heizwasser-Volumenstrom
0,18 bar
Nominaler Heizwasser-Volumenstrom
3800 l/h
Maße (B x T x H)
1931 x 1050 x 1780 mm
Gewicht gesamt
420 kg
Kältemittel / Füllgewicht
R407C / 6,8 kg
Spannungscode
3~/N/PE/400V/50Hz
Anlaufstrom: direkt / mit Sanftanlasser
51,5 / 30
Elektroheizelement 3 / 2 / 1 phasig
9 / 6 / 3 kW
Gerätebeschreibung CS 2E:
Variante mit Wärmemengenerfassung und Energieeffizienzumwälzpumpe
Anschlussfertige, kompakte innenaufgestellte Speicherkombination, bestehend aus:
in PU eingeschäumten Trinkwarmwasser- und Pufferspeicher, emailliert nach DIN 4753, installiert in
einem Gehäuse, für Luft / Wasser Geräte Aussenaufstellung.
Einsetzbar von LA 10.1 bis LA 18, LA 10H. Die Blechfassadierung ist verzinkt, pulverbeschichtet und
mit Schnellverschlüssen versehen. Zur schnelleren Installation sind die Geräte werksseitig ausgestattet mit einer Umwälzpumpe, Umschaltventil zur Trinkwarmwasserbereitung, Überströmventil.
Zum Schutz des Trinkwarmwasserspeichers ist eine Fremdstromanode für die Trinkwarmwasserbereitung integriert. Desweiteren besteht die Möglichkeit zusätzlich ein Elektroheizelement in den
Trinkwarmwasserspeicher bis max. 1 x 4,5 kW (EHZI 45 F), und in den Pufferspeicher bis max. 6,0
kW (EHZ 60) einzubauen.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang enthalten:
Sicherheitsbaugruppe für Heizkreis
Ausdehnungsgefäss für Heizkreis 50l, 1,5 bar Vordruck
Technische Daten:
Masse (B x T x H) ohne Schnittstellen und Bedienteil)
720 x 800 x 1820 mm
Nettogewicht / (mit Verpackung)
275 kg / 290 kg
Trinkwarmwasserspeicher
300 l
Nenninhalt nach DIN 4753
285 l
zulässiger Betriebsüberdruck
10 bar
Pufferspeicher
98 l
Freie Pressungen der U-Pumpen:
Heizkreispumpe bei 1000 l/h Durchfluss
0,42 bar
010416
– Technische Änderungen vorbehalten –
37
Projekt:
Datum:
Luft/Wasser Außenaufstellung – leistungsgeregelt
010416
– Technische Änderungen vorbehalten –
38
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
Net 2.1
NOVELAN Wärmepumpe
Artikel-Nr.:
103625WPR01
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
EP (€)
GP (€)
LA 16 HV-WPR-
A++
A++
A+++
Gerätebeschreibung LA 16HV:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe mit leistungsgeregeltem Verdichter für die Außenaufstellung mit
flouriertem Treibhausgas. Das Gerät besteht aus einem feuerverzinkten, zusätzlich KTL beschichteten und verwindungsfreien Rahmen, die pulverbeschichtete Aluminiumfassade ist
schallgedämmt und mit Schnellverschlüssen versehen.Die Aussenhutzen sind aus UVbeständigem Kunststoff gefertigt. Kältekreis mit schwingungs- und schallgedämpftem ScrollVerdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die
Wärmepumpe. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite. Wärmebedarfsabhängige Verdichteransteuerung. Integrierte Wärmemengenerfassung
und Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserladung im Lieferumfang. Integriertes Elektroheizelement zur Unterstützung der Heizung und Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Technische Daten:
Heizleistung nach EN 14511
bei A2/W35
bei A-7/W35
COP nach EN 14511 Teillast
bei A2/W35
Einsatzgrenzen
Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Freie Pressung bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Maße (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
4,9kW bis 14,2kW
4,0kW bis 13,9kW
4,20
20 bis 60 °C
-20 bis 35 °C
4400 m³/h
0,593 bar
2000 l/h
1931 x 1050 x 1780 mm
310kg
R410A / 3,8 kg
3~/N/PE/400V/50Hz
<5 /
9 / 6 / 3 kW
Gerätebeschreibung WPR-Net 2.1:
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Umgebungstemperatur
Anschlussspannung / Frequenz
Aufnahmeleistung
Relais-Ausgänge
Optokoppler-Eingänge
Fühlereingänge NTC
Sicherung für alle Relaisausgänge Federzug
Bauseitige Anschlüsse mittels Schraubklemmen
Anschluss
Gewicht
Schnittstellen
010416
0 °C – 35 °C
230V AC / 50 Hz
35 VA
8 A / 230 V funkentstört
230V AC
2,2kOhm / 25 °C
6,3 A träge
1-polig
MOD-BUS
3 kg
USB 2.0, Host, A-Stecker
(nur für USB-Stick)
Ethernet
1x10Base-T / 100 Base-TX
(RJ45, Stecker, abgewinkelt)
– Technische Änderungen vorbehalten –
39
Projekt:
Datum:
Luft/Wasser-Wärmepumpen Innenaufstellung
010416
– Technische Änderungen vorbehalten –
40
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
10353002
GP (€)
LI 10.1
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
A++
A+
A+
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe zur Innenaufstellung mit fluoriertem Treibhausgas.
Das Gerät besteht aus einem feuerverzinkten verwindungsfreien Rahmen, die Blechfassadierung ist verzinkt, kunststoffbeschichtet, schallgedämmt, und mit Schnellverschlüssen versehen. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr
mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite.
Der Kondensatwasserschlauch (1,5 m) ist an der Wärmepumpe fest angeschlossen und aus
dem Gerät geführt.
Integriertes Elektroheizelement zur Unterstützung der Heizung und Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
9,5 kW / 3,7
20 bis 50*) °C
-20 bis 35 °C
4000 m³/h
0,09 bar
2000 l/h
746 x 846 x 1353 mm
260 kg
R407C / 4,8 kg
3~/N/PE/400V/50Hz
51,5 / 19
9 / 6 / 3 kW
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
– Technische Änderungen vorbehalten –
41
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
10353102
GP (€)
LI 12.1
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
A++
A+
A++
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe zur Innenaufstellung mit fluoriertem Treibhausgas.
Das Gerät besteht aus einem feuerverzinkten verwindungsfreien Rahmen, die Blechfassadierung ist verzinkt, kunststoffbeschichtet, schallgedämmt, und mit Schnellverschlüssen versehen. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr
mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite.
Der Kondensatwasserschlauch (1,5 m) ist an der Wärmepumpe fest angeschlossen und aus
dem Gerät geführt.
Integriertes Elektroheizelement zur Unterstützung der Heizung und Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
Einsatzgrenzen
Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
11,8 kW / 3,7
20 bis 50*) °C
-20 bis 35 °C
4000 m³/h
0,09 bar
2500 l/h
846 x 746 x 1523 mm
280 kg
R407C / 5,8 kg
3~/N/PE/400V/50Hz
64 / 23
9 / 6 / 3 kW
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
– Technische Änderungen vorbehalten –
42
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10353202
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
LI 14
A++
A++
A++
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe zur Innenaufstellung mit fluoriertem Treibhausgas.
Das Gerät besteht aus einem feuerverzinkten verwindungsfreien Rahmen, die Blechfassadierung ist verzinkt, kunststoffbeschichtet, schallgedämmt, und mit Schnellverschlüssen versehen. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr
mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite.
Der Kondensatwasserschlauch (1,5 m) ist an der Wärmepumpe fest angeschlossen und aus
dem Gerät geführt.
Integriertes Elektroheizelement zur Unterstützung der Heizung und Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
bei größer A-7
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
13,8 kW / 3,7
20 bis 50*) °C
60*) °C
-20 bis 35 °C
5600 m³/h
0,12 bar
2900 l/h
795 x 1050 x 1780 mm
370 kg
R407C / 5,8 kg
3~/PE/400V/50Hz
74 / 26
9 / 6 / 3 kW
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
– Technische Änderungen vorbehalten –
43
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10353302
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
LI 14L
A++
A++
A++
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe zur Innenaufstellung mit fluoriertem Treibhausgas und Luftausblas nach links.
Das Gerät besteht aus einem feuerverzinkten verwindungsfreien Rahmen, die Blechfassadierung ist verzinkt, kunststoffbeschichtet, schallgedämmt, und mit Schnellverschlüssen versehen. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr
mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite.
Der Kondensatwasserschlauch (1,5 m) ist an der Wärmepumpe fest angeschlossen und aus
dem Gerät geführt.
Integriertes Elektroheizelement zur Unterstützung der Heizung und Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
bei größer A-7
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
13,8 kW / 3,7
20 bis 50*) °C
60*) °C
-20 bis 35 °C
5600 m³/h
0,12 bar
2900 l/h
795 x 1050 x 1780 mm
370 kg
R407C / 5,8 kg
3~/PE/400V/50Hz
74 / 26
9 / 6 / 3 kW
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
– Technische Änderungen vorbehalten –
44
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10353402
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
LI 18
A++
A+
A+
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe zur Innenaufstellung mit fluoriertem Treibhausgas.
Das Gerät besteht aus einem feuerverzinkten verwindungsfreien Rahmen, die Blechfassadierung ist verzinkt, kunststoffbeschichtet, schallgedämmt, und mit Schnellverschlüssen versehen. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr
mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite.
Der Kondensatwasserschlauch (1,5 m) ist an der Wärmepumpe fest angeschlossen und aus
dem Gerät geführt.
Integriertes Elektroheizelement zur Unterstützung der Heizung und Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
Einsatzgrenzen*)
Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
17,2 kW / 3,6
9,5 kW / 3,8
20 bis 50*) °C
-20 bis 35 °C
5600 m³/h
0,18 bar
3800 l/h
795 x 1050 x 1780 mm
420 kg
R407C / 6,8 kg
3~/N/PE/400V/50Hz
51,5 / 30
9 / 6 / 3 kW
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
– Technische Änderungen vorbehalten –
45
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10353502
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
LI 18L
A++
A+
A+
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe zur Innenaufstellung mit fluoriertem Treibhausgas und Luftausblas nach links.
Das Gerät besteht aus einem feuerverzinkten verwindungsfreien Rahmen, die Blechfassadierung ist verzinkt, kunststoffbeschichtet, schallgedämmt, und mit Schnellverschlüssen versehen. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr
mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite.
Der Kondensatwasserschlauch (1,5 m) ist an der Wärmepumpe fest angeschlossen und aus
dem Gerät geführt.
Integriertes Elektroheizelement zur Unterstützung der Heizung und Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
Einsatzgrenzen*)
Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
17,2 kW / 3,6
9,5 kW / 3,8
20 bis 50*) °C
-20 bis 35 °C
5600 m³/h
0,18 bar
3800 l/h
795 x 1050 x 1780 mm
420 kg
R407C / 6,8 kg
3~/N/PE/400V/50Hz
51,5 / 30
9 / 6 / 3 kW
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
– Technische Änderungen vorbehalten –
46
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10353602
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
LI 25.1
A++
A+
A+
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe zur Innenaufstellung mit fluoriertem Treibhausgas.
Das Gerät besteht aus einem feuerverzinkten verwindungsfreien Rahmen, die Blechfassadierung ist verzinkt, kunststoffbeschichtet, schallgedämmt, und mit Schnellverschlüssen versehen. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr
mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite.
Der Kondensatwasserschlauch (1,5 m) ist an der Wärmepumpe fest angeschlossen und aus
dem Gerät geführt.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
Einsatzgrenzen
Heizkreis
bei größer A-7
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
24,0 kW / 3,6
13,2 kW / 3,8
20 bis 50*) °C
60*) °C
-20 bis 35 °C
7800 m³/h
0,12 bar
5000 l/h
795 x 1258 x 1887 mm
540 kg
R407C / 9,8 kg
3~/PE/400V/50Hz
74 / 30
9/6/3
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
– Technische Änderungen vorbehalten –
47
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10353702
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
LI 25.1L
A++
A+
A+
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe zur Innenaufstellung mit fluoriertem Treibhausgas und Luftausblas nach links.
Das Gerät besteht aus einem feuerverzinkten verwindungsfreien Rahmen, die Blechfassadierung ist verzinkt, kunststoffbeschichtet, schallgedämmt, und mit Schnellverschlüssen versehen. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr
mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite.
Der Kondensatwasserschlauch (1,5 m) ist an der Wärmepumpe fest angeschlossen und aus
dem Gerät geführt.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
bei A2/W35
Einsatzgrenzen
Heizkreis
bei größer A-7
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
24,0 kW / 3,6
13,2 kW / 3,8
20 bis 50*) °C
60*) °C
-20 bis 35 °C
7800 m³/h
0,12 bar
5000 l/h
795 x 1258 x 1887 mm
540 kg
R407C / 9,8 kg
3~/PE/400V/50Hz
74 / 30
9/6/3
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
– Technische Änderungen vorbehalten –
48
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10353802
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
LI 31
A++
A+
A+
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe zur Innenaufstellung mit fluoriertem Treibhausgas.
Das Gerät besteht aus einem feuerverzinkten verwindungsfreien Rahmen, die Blechfassadierung ist verzinkt, kunststoffbeschichtet, schallgedämmt, und mit Schnellverschlüssen versehen. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr
mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite.
Der Kondensatwasserschlauch (1,5 m) ist an der Wärmepumpe fest angeschlossen und aus
dem Gerät geführt.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511 bei A2/W35
Einsatzgrenzen Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
31,0 kW / 3,5
16,8 kW / 3,6
20 bis 58*) (60*)) °C
-20 bis 35 °C
7800 m³/h
0,04 bar
6000 l/h
795 x 1258 x 1887 mm
540 kg
R404A / 13,0 kg
3~/PE/400V/50Hz
80 / 38
–/–/–
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
– Technische Änderungen vorbehalten –
49
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10353902
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
LI 31L
A++
A+
A+
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe zur Innenaufstellung mit fluoriertem Treibhausgas und Luftausblas
nach links.
Das Gerät besteht aus einem feuerverzinkten verwindungsfreien Rahmen, die Blechfassadierung ist verzinkt, kunststoffbeschichtet, schallgedämmt, und mit Schnellverschlüssen versehen. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr
mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite.
Der Kondensatwasserschlauch (1,5 m) ist an der Wärmepumpe fest angeschlossen und aus
dem Gerät geführt.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511 bei A2/W35
Einsatzgrenzen Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
31,0 kW / 3,5
16,8 kW / 3,6
20 bis 58*) (60*)) °C
-20 bis 35 °C
7800 m³/h
0,04 bar
6000 l/h
795 x 1258 x 1887 mm
540 kg
R404A / 13,0 kg
3~/PE/400V/50Hz
80 / 38
–/–/–
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
– Technische Änderungen vorbehalten –
50
Projekt:
Datum:
Luft/Wasser-Wärmepumpen Innenaufstellung - leistungsgeregelt
010416
– Technische Änderungen vorbehalten –
51
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10362301
GP (€)
LI 16HV
Energieeffizienzklasse Raumheizgeräte bei 35°C
A++
Energieeffizienzklasse Raumheizgeräte bei 55°C
A++
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
A+++
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe mit leistungsgeregeltem Verdichter, für die Innenaufstellung mit
fluoriertem Treibhausgas.
Das Gerät besteht aus einem feuerverzinkten verwindungsfreien Rahmen, die Blechfassadierung ist verzinkt, kunststoffbeschichtet, schallgedämmt, und mit Schnellverschlüssen versehen. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr
mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite.
Der Kondensatwasserschlauch ist an der Wärmepumpe fest angeschlossen und aus dem Gerät geführt. Integrierte Wärmemengenerfassung und Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserladung im Lieferumfang.
Integriertes Elektroheizelement zur Unterstützung der Heizung und Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung nach EN 14511 bei A2/W35
bei A-7/W35
COP nach EN 14511 Teillast bei A2/W35
Einsatzgrenzen Heizkreis
bei größer A-15
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Freie Pressung bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Maße (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
4,9kW bis 14,2kW
4,0kW bis 13,9kW
4,20
20 bis 60 °C
65 °C
-20 bis 35 °C
4400 m³/h
0,513 bar
2000 l/h
911 x 1115 x 1780 mm
362 kg
R410A / 3,8 kg
3~/N/PE/400V/50Hz
5/
9 / 6 / 3 kW
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
– Technische Änderungen vorbehalten –
52
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10362401
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
LI 16HLV
A++
A++
A+++
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Luft/Wasser-Wärmepumpe mit leistungsgeregeltem Verdichter, für die Innenaufstellung mit
fluoriertem Treibhausgas. Luftausblas nach links.
Das Gerät besteht aus einem feuerverzinkten verwindungsfreien Rahmen, die Blechfassadierung ist verzinkt, kunststoffbeschichtet, schallgedämmt, und mit Schnellverschlüssen versehen. Kältekreis mit schwingungs- und schallgedämpftem Scroll-Verdichter und wärmeisoliertem Edelstahlplattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr
mit aufgepressten Aluminiumlamellen und wird mittels Axialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr.
Hoch- und Niederdrucküberwachung des Kältekreises, Schaltkasten mit Steuer- und Überwachungsorganen für die Wärmepumpe. Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite.
Der Kondensatwasserschlauch ist an der Wärmepumpe fest angeschlossen und aus dem Gerät geführt. Integrierte Wärmemengenerfassung und Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserladung im Lieferumfang.
Integriertes Elektroheizelement zur Unterstützung der Heizung und Trinkwarmwasserbereitung im monoenergetischen Betrieb.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung nach EN 14511 bei A2/W35
bei A-7/W35
COP nach EN 14511 Teillast bei A2/W35
Einsatzgrenzen Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Freie Pressung bei nom. Heizwasser-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Maße (B x T x H)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
4,9kW bis 14,2kW
4,0kW bis 13,9kW
4,20
20 bis 60 °C
-20 bis 35 °C
4400 m³/h
0,513 bar
2000 l/h
911 x 1115 x 1780 mm
362 kg
R410A / 3,8 kg
3~/N/PE/400V/50Hz
5/
9 / 6 / 3 kW
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
– Technische Änderungen vorbehalten –
53
Projekt:
Datum:
Luft/Wasser Compact Wärmepumpen Innenaufstellung
010416
– Technische Änderungen vorbehalten –
54
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10344046
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
LIC 6E
A++
A+
A+
Gerätebeschreibung:
Mit Wärmemengenerfassung und Energieeffizienz-Umwälzpumpe
Anschlussfertige Luft/Wasser-Wärmepumpe als Kompaktgerät zur Innenaufstellung (Luftausblas nach rechts oder links möglich) mit Wärmemengenerfassung und Energieeffizienzumwälzpumpe, Sanftanlasser sowie Heizungs- und Wärmepumpenregler.
Das Gerät besteht aus einem feuerverzinkten Sockelrahmen. Alle Einbaubleche sind feuerverzinkt. Die Blechfassadierung ist verzinkt, beschichtet, schallgedämmt und mit Schnellverschlüssen versehen. Schwingungsgedämpfter Scroll-Verdichter und wärmeisolierter Plattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten
Aluminiumlamellen und wird mittels Radialventilator beaufschlagt. Die Abtauung erfolgt durch
Kreislaufumkehr. Integrierte Hydraulik für die Heizungsseite, mit eingebautem und auf die
WP-Leistung optimiertem Pufferspeicher mit PU-Hartschaumisolierung (FCKW-frei), Überströmventil, Permanententlüfter, Umwälzpumpe, Umschaltventil für Trinkwarmwasser, integriertem Ausdehnungsgefäss, Sicherheitsventil und Manometer. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit fluoriertem Treibhausgas gefüllt. Eingebauter Schaltkasten mit Leistungsschützen für den Verdichter und das
integrierte Heizelement, Klemmleiste für 3phasige Netzzuleitungen und 1phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises.
Gerätebeschreibung WPR-Net:
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang
Schwingungsentkopplung für Heiz- und Trinkwarmwasserladekreis
Kugelhähne für Heiz- und Trinkwarmwasserladekreis
Lüftungsplatine, Aussenfühler
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
bei größer A-7
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Freie Pressung bei 900 l/h Heizwasservolumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
6,2 kW / 3,5
20 bis 52*) °C
60*) °C
-20 bis 35 °C
2500 m³/h
0,44 bar
900 l/h
845 x 745 x 1860 mm
ca.290 kg
R407C / 2,95 kg
3~/PE/400V/50Hz
32 / 19
6 / 4 / 2 kW
– Technische Änderungen vorbehalten –
55
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10344146
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
LIC 8E
A++
A+
A++
Gerätebeschreibung:
Mit Wärmemengenerfassung und Energieeffizienz-Umwälzpumpe
Anschlussfertige Luft/Wasser-Wärmepumpe als Kompaktgerät zur Innenaufstellung (Luftausblas nach rechts oder links möglich) mit Wärmemengenerfassung und Energieeffizienzumwälzpumpe, Sanftanlasser sowie Heizungs- und Wärmepumpenregler.
Das Gerät besteht aus einem feuerverzinkten Sockelrahmen. Alle Einbaubleche sind feuerverzinkt. Die Blechfassadierung ist verzinkt, beschichtet, schallgedämmt und mit Schnellverschlüssen versehen. Schwingungsgedämpfter Scroll-Verdichter und wärmeisolierter Plattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten
Aluminiumlamellen und wird mittels Radialventilator beaufschlagt. Die Abtauung erfolgt durch
Kreislaufumkehr. Integrierte Hydraulik für die Heizungsseite, mit eingebautem und auf die
WP-Leistung optimiertem Pufferspeicher mit PU-Hartschaumisolierung (FCKW-frei), Überströmventil, Permanententlüfter, Umwälzpumpe, Umschaltventil für Trinkwarmwasser, integriertem Ausdehnungsgefäss, Sicherheitsventil und Manometer. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit fluoriertem Treibhausgas gefüllt. Eingebauter Schaltkasten mit Leistungsschützen für den Verdichter und das
integrierte Heizelement, Klemmleiste für 3phasige Netzzuleitungen und 1phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang
Schwingungsentkopplung für Heiz- und Trinkwarmwasserladekreis
Kugelhähne für Heiz- und Trinkwarmwasserladekreis
Lüftungsplatine, Aussenfühler
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
bei größer A-7
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Freie Pressung bei 1200 l/h Heizwasservolumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
8,0 kW / 3,5
20 bis 52*) °C
60*) °C
-20 bis 35 °C
2500 m³/h
0,46 bar
1200 l/h
845 x 745 x 1860 mm
ca. 295 kg
R407C / 3,2 kg
3~/PE/400V/50Hz
46 / 22
6 / 4 / 2 kW
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
– Technische Änderungen vorbehalten –
56
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10344246
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
LIC 10E
A+
A+
A+
Gerätebeschreibung:
Anschlussfertige Luft/Wasser-Wärmepumpe als Kompaktgerät zur Innenaufstellung (Luftausblas nach rechts oder links möglich) mit Wärmemengenerfassung und Energieeffizienzumwälzpumpe, Sanftanlasser sowie Heizungs- und Wärmepumpenregler.
Das Gerät besteht aus einem feuerverzinkten Sockelrahmen. Alle Einbaubleche sind feuerverzinkt. Die Blechfassadierung ist verzinkt, beschichtet, schallgedämmt und mit Schnellverschlüssen versehen. Schwingungsgedämpfter Scroll-Verdichter und wärmeisolierter Plattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten
Aluminiumlamellen und wird mittels Radialventilator beaufschlagt. Die Abtauung erfolgt durch
Kreislaufumkehr. Integrierte Hydraulik für die Heizungsseite, mit eingebautem und auf die
WP-Leistung optimiertem Pufferspeicher mit PU-Hartschaumisolierung (FCKW-frei), Überströmventil, Permanententlüfter, Umwälzpumpe, Umschaltventil für Trinkwarmwasser, integriertem Ausdehnungsgefäss, Sicherheitsventil und Manometer. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit fluoriertem Treibhausgas gefüllt. Eingebauter Schaltkasten mit Leistungsschützen für den Verdichter und das
integrierte Heizelement, Klemmleiste für 3phasige Netzzuleitungen und 1phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang
Schwingungsentkopplung für Heiz- und Trinkwarmwasserladekreis
Kugelhähne für Heiz- und Trinkwarmwasserladekreis
Comfortplatine WPR-Net COM, Aussenfühler
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Freie Pressung bei 1430 l/h Heizwasservolumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
10,4 kW / 3,4
20 bis 58*) (60*)) °C
-20 bis 35 °C
3400 m³/h
0,47 bar
1430 l/h
845 x 745 x 1860 mm
ca. 300 kg
R404A / 4,1 kg
3~/PE/400V/50Hz
62 / 24
9 / 6 / 3 kW
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
– Technische Änderungen vorbehalten –
57
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10344346
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
LIC 12E
A+
A+
A+
Gerätebeschreibung:
Anschlussfertige Luft/Wasser-Wärmepumpe als Kompaktgerät zur Innenaufstellung (Luftausblas nach rechts oder links möglich) mit Wärmemengenerfassung und Energieeffizienzumwälzpumpe, Sanftanlasser sowie Heizungs- und Wärmepumpenregler.
Das Gerät besteht aus einem feuerverzinkten Sockelrahmen. Alle Einbaubleche sind feuerverzinkt. Die Blechfassadierung ist verzinkt, beschichtet, schallgedämmt und mit Schnellverschlüssen versehen. Schwingungsgedämpfter Scroll-Verdichter und wärmeisolierter Plattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten
Aluminiumlamellen und wird mittels Radialventilator beaufschlagt. Die Abtauung erfolgt durch
Kreislaufumkehr. Integrierte Hydraulik für die Heizungsseite, mit eingebautem und auf die
WP-Leistung optimiertem Pufferspeicher mit PU-Hartschaumisolierung (FCKW-frei), Überströmventil, Permanententlüfter, Umwälzpumpe, Umschaltventil für Trinkwarmwasser, integriertem Ausdehnungsgefäss, Sicherheitsventil und Manometer. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit fluoriertem Treibhausgas gefüllt. Eingebauter Schaltkasten mit Leistungsschützen für den Verdichter und das
integrierte Heizelement, Klemmleiste für 3phasige Netzzuleitungen und 1phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang
Schwingungsentkopplung für Heiz- und Trinkwarmwasserladekreis
Kugelhähne für Heiz- und Trinkwarmwasserladekreis
Comfortplatine WPR-Net COM, Aussenfühler
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Freie Pressung bei 1780 l/h Heizwasservolumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
11,9 kW / 3,4
20 bis 58*) (60*)) °C
-20 bis 35 °C
3400 m³/h
0,43 bar
1780 l/h
845 x 745 x 1860 mm
ca. 305 kg
R404A / 4,5 kg
3~/PE/400V/50Hz
61 / 25
9 / 6 / 3 kW
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
– Technische Änderungen vorbehalten –
58
Projekt:
Datum:
Splitgeräte mit Zubehör
010416
– Technische Änderungen vorbehalten –
59
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Split – Wärmepumpe L8Split-CS
103626CSS01
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
A+
A
A+
Gerätebeschreibung L 8Split:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, Luft/Wasser –
Split - Wärmepumpe für die Aussenaufstellung mit flouriertem Treibhausgas. Die Wärmepumpe ist für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet.
Über eine Kältemittelleitung werden Innen- und Außeneinheit miteinander verbunden. Das
Gerät ist aufgrund seines invertergesteuerten Twin – Rotary - Verdichters sehr energieeffizient. Die Wärmepumpe ist mit einem polymerbeschichteten Hochleistungswärmetauscher
ausgestattet. Der Ventilator der Wärmepumpe wird von einem energiesparenden Motor angetrieben, dessen Geschwindigkeit sich automatisch an die benötigte Heizleistung anpasst. Die
Rotorblätter des Ventilators sind für maximalen Luftdurchsatz bei minimaler Geräuschentwicklung ausgelegt. Die präzisionsoptimierten Expansionsventile der Anlage stellen eine hohe
Kapazität sowohl bei der Heizung als auch bei der Kühlung sicher und sorgen für den wirtschaftlichen Betrieb des Geräts. Die Außenhülle der Wärmepumpe ist mit zwei Schichten
Epoxidlack überzogen.
Technische Daten:
Heizleistung bei A2/W35 (gem. EN 14511):
Heizleistung bei A7/W35 (gem. EN 14511):
Kühlleistung bei A35/W18:
COP bei A2/W35 (gem. EN 14511):
COP bei A7/W35 (gem. EN 14511):
Betriebsgrenzen (Außentemperatur; heizen mit Verdichter):
Betriebsgrenzen (Außentemperatur; kühlen):
Max. Vorlauftemperatur (Verdichter + Heizpatrone):
Max. Vorlauftemperatur (nur Verdichter):
Kältemittel:
Kältemittelmenge im System:
Max. Leitungslänge Kältemittelleitungen:
Ventilator – Volumenstrom:
Spannungsversorgung einschließlich Inneneinheit:
1x230V44A
Höhe x Breite x Tiefe:
Gewicht:
1,49 – 5,68kW
1,75 – 8,12kW
2,67 – 10,7kW
3,63
4,40
-20 - +43°C
+15 - +43°C
65°C
58°C
R410A
2,55kg*
15m; 30m*
3000m³/h
3x400V16A
750 x 780 x 340mm
60kg
Zu (*): Bei Längen von über 15m müssen 0,06kg Kältemittel pro Meter zusätzlich
eingefüllt werden. Achtung: Bei einer Kältemittelmenge >3kg muss die Anlage jährlich von einem Sachkundigen geprüft werden!
Funktionsnotwendiges Zubehör:
CS Split
Bodenkonsole BKS Split oder Wandkonsole WKS Split
Kältemittelverbindungsleitung KVL Split
Gerätebeschreibung CS Split:
Anschlussfertige Inneneinheit für L 8Split und L12Split mit integriertem Heizwasserspeicher
zur hygienischen Trinkwarmwasserbereitung im Durchlaufprinzip. Zusätzlich sind eine energieeffiziente Umwälzpumpe, Hydraulikkomponenten, ein Elektroheizstab sowie die Regelung
für Innen- und Außeneinheit mit Wärmemengenerfassung integriert. Die Aufnahme eines zusätzlichen Wärmeerzeugers ist mit der CS Split möglich.
Technische Daten:
Speichervolumen:
Volumen Trinkwasserwärmetauscher: 14l
Breite x Tiefe x Höhe:
Betriebstemperatur min./max.:
Leergewicht:
Leistung integrierte Heizpatrone:
Stufen integrierte Heizpatrone:
Nennleistung Umwälzpumpe (elektronisch geregelt):
010416
270l
600 x 660 x 1760mm
7°C / 65°C
140kg
9kW
2, 4, 6, 9kW
9 – 80W
– Technische Änderungen vorbehalten –
60
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
NOVELAN Split – Wärmepumpe L12Split-CS
Artikel-Nr.:
103627CSS01
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
EP (€)
GP (€)
A++
A
A++
Gerätebeschreibung L 12Split:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, Luft/Wasser –
Split - Wärmepumpe für die Aussenaufstellung mit flouriertem Treibhausgas R410A. Die
Wärmepumpe ist für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen
geeignet. Über eine Kältemittelleitung werden Innen- und Außeneinheit miteinander verbunden. Das Gerät ist aufgrund seines invertergesteuerten Twin – Rotary - Verdichters sehr
energieeffizient. Die Wärmepumpe ist mit einem polymerbeschichteten Hochleistungswärmetauscher ausgestattet. Der Ventilator der Wärmepumpe wird von einem energiesparenden
Motor angetrieben, dessen Geschwindigkeit sich automatisch an die benötigte Heizleistung
anpasst. Die Rotorblätter des Ventilators sind für maximalen Luftdurchsatz bei minimaler Geräuschentwicklung ausgelegt. Die präzisionsoptimierten Expansionsventile der Anlage stellen
eine hohe Kapazität sowohl bei der Heizung als auch bei der Kühlung sicher und sorgen für
den wirtschaftlichen Betrieb des Geräts. Die Außenhülle der Wärmepumpe ist mit zwei
Schichten Epoxidlack überzogen.
Technische Daten:
Heizleistung bei A2/W35 (gem. EN 14511):
Heizleistung bei A7/W35 (gem. EN 14511):
Kühlleistung bei A35/W18:
COP bei A2/W35 (gem. EN 14511):
COP bei A7/W35 (gem. EN 14511):
Betriebsgrenzen (Außentemperatur; heizen mit Verdichter):
Betriebsgrenzen (Außentemperatur; kühlen):
Max. Vorlauftemperatur (Verdichter + Heizpatrone):
Max. Vorlauftemperatur (nur Verdichter):
Kältemittel:
Kältemittelmenge im System:
Max. Leitungslänge Kältemittelleitungen:
Ventilator – Volumenstrom:
Spannungsversorgung einschließlich Inneneinheit:
Höhe x Breite x Tiefe:
Gewicht:
3,11 – 8,25kW
3,54 – 11,21kW
3,10 – 11,20kW
3,66
4,40
-20 - +43°C
+15 - +43°C
65°C
58°C
R410A
2,9kg*
15m; 30m*
4380m³/h
3x400V16A
1x230V44A
845 x 970 x 370mm
74kg
Zu (*): Bei Längen von über 15m müssen 0,06kg Kältemittel pro Meter zusätzlich
eingefüllt werden. Achtung: Bei einer Kältemittelmenge >3kg muss die Anlage jährlich von einem Sachkundigen geprüft werden!
Funktionsnotwendiges Zubehör:
CS Split
Bodenkonsole BKS Split oder Wandkonsole WKS Split
Kältemittelverbindungsleitung KVL Split
Gerätebeschreibung CS Split:
Anschlussfertige Inneneinheit für L 8Split und L12Split mit integriertem Heizwasserspeicher
zur hygienischen Trinkwarmwasserbereitung im Durchlaufprinzip. Zusätzlich sind eine energieeffiziente Umwälzpumpe, Hydraulikkomponenten, ein Elektroheizstab sowie die Regelung
für Innen- und Außeneinheit mit Wärmemengenerfassung integriert. Die Aufnahme eines zusätzlichen Wärmeerzeugers ist mit der CS Split möglich.
Technische Daten:
Speichervolumen:
Volumen Trinkwasserwärmetauscher:
Breite x Tiefe x Höhe:
Betriebstemperatur min./max.:
Leergewicht:
Leistung integrierte Heizpatrone:
Stufen integrierte Heizpatrone:
Nennleistung Umwälzpumpe (elektronisch geregelt):
010416
270l
14l
600 x 660 x 1760mm
7°C / 65°C
140kg
9kW
2, 4, 6, 9kW
9 – 80W
– Technische Änderungen vorbehalten –
61
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
NOVELAN Split – Wärmepumpe L16Split-HI
Artikel-Nr.:
103628HIS01
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
EP (€)
GP (€)
A++
A++
A++
Gerätebeschreibung L16 Split:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, Luft/Wasser –
Split - Wärmepumpe für die Aussenaufstellung mit flouriertem Treibhausgas. Die Wärmepumpe ist für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet.
Über eine Kältemittelleitung werden Innen- und Außeneinheit miteinander verbunden. Das
Gerät ist aufgrund seines invertergesteuerten Twin – Rotary - Verdichters sehr energieeffizient. Die Wärmepumpe ist mit einem polymerbeschichteten Hochleistungswärmetauscher
ausgestattet. Der Ventilator der Wärmepumpe wird von einem energiesparenden Motor angetrieben, dessen Geschwindigkeit sich automatisch an die benötigte Heizleistung anpasst. Die
Rotorblätter des Ventilators sind für maximalen Luftdurchsatz bei minimaler Geräuschentwicklung ausgelegt. Die präzisionsoptimierten Expansionsventile der Anlage stellen eine hohe
Kapazität sowohl bei der Heizung als auch bei der Kühlung sicher und sorgen für den wirtschaftlichen Betrieb des Geräts. Die Außenhülle der Wärmepumpe ist mit zwei Schichten
Epoxidlack überzogen.
Technische Daten:
Heizleistung bei A2/W35 (gem. EN 14511):
Heizleistung bei A7/W35 (gem. EN 14511):
Kühlleistung bei A35/W18:
COP bei A2/W35 (gem. EN 14511):
COP bei A7/W35 (gem. EN 14511):
Betriebsgrenzen (Außentemperatur; heizen mit Verdichter):
Betriebsgrenzen (Außentemperatur; kühlen):
Max. Vorlauftemperatur (Verdichter + Heizpatrone):
Max. Vorlauftemperatur (nur Verdichter):
Kältemittel:
Kältemittelmenge im System:
Max. Leitungslänge Kältemittelleitungen:
Ventilator – Volumenstrom:
Spannungsversorgung einschließlich Inneneinheit:
Höhe x Breite x Tiefe:
Gewicht:
2,98 – 10,82kW
3,66 – 15,82kW
5,20 – 16,60kW
3,69
4,44
-20 - +43°C
+15 - +43°C
65°C
58°C
R410A
4,0kg*
15m; 30m*
4380m³/h
3x400V16A
1x230V44A
1300 x 970 x 370mm
105kg
Zu (*): Bei Längen von über 15m müssen 0,06kg Kältemittel pro Meter zusätzlich
eingefüllt werden. Achtung: Bei einer Kältemittelmenge >3kg muss die Anlage jährlich von einem Sachkundigen geprüft werden!
Funktionsnotwendiges Zubehör:
Hydraulische Inneneinheit Split
Trinkwarmwasserspeicher WWS 300Split oder WWS 500Split; ist keine Trinkwarmwasserbereitung vorhanden muss das Zubehör EHZK 90Split eingesetzt werden
Bodenkonsole BKS Split
Kältemittelverbindungsleitung KVL Split
Gerätebeschreibung HI Split:
Kompakte, zur Wandmontage geeignete Hydraulische Inneneinheit Split für die Außeneinheit
L 16Split. Diese enthält neben der Regelung die hydraulischen Komponenten, u.a. die energieeffiziente Umwälzpumpe sowie ein Ausdehnungsgefäß mit 18 Litern.
Technische Daten:
Breite x Tiefe x Höhe:
Betriebstemperatur min./max.:
Leergewicht:
Nennleistung Umwälzpumpe (elektronisch geregelt):
600 x 375 x 1040mm
18°C / 65°C
64,5kg
9 – 110W
Funktionsnotwendiges Zubehör:
Außeneinheit L 16Split
Trinkwarmwasserspeicher WWS 300Split oder WWS 500Split; ist keine
Trinkwarmwasserbereitung vorhanden muss das Zubehör EHZK 90Split
eingesetzt werden
010416
– Technische Änderungen vorbehalten –
62
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Split – Wärmepumpe L8Split-HI8-12
Artikel-Nr.:
103626HIS01
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Men
ge
EP (€)
GP (€)
A++
A+
A+
Gerätebeschreibung L 8Split:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, Luft/Wasser – Split
- Wärmepumpe für die Aussenaufstellung mit flouriertem Treibhausgas. Die Wärmepumpe ist für
die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet. Über eine
Kältemittelleitung werden Innen- und Außeneinheit miteinander verbunden. Das Gerät ist aufgrund seines invertergesteuerten Twin – Rotary - Verdichters sehr energieeffizient. Die Wärmepumpe ist mit einem polymerbeschichteten Hochleistungswärmetauscher ausgestattet. Der Ventilator der Wärmepumpe wird von einem energiesparenden Motor angetrieben, dessen Geschwindigkeit sich automatisch an die benötigte Heizleistung anpasst. Die Rotorblätter des Ventilators sind für maximalen Luftdurchsatz bei minimaler Geräuschentwicklung ausgelegt. Die
präzisionsoptimierten Expansionsventile der Anlage stellen eine hohe Kapazität sowohl bei der
Heizung als auch bei der Kühlung sicher und sorgen für den wirtschaftlichen Betrieb des Geräts.
Die Außenhülle der Wärmepumpe ist mit zwei Schichten Epoxidlack überzogen.
Technische Daten:
Heizleistung bei A2/W35 (gem. EN 14511):
Heizleistung bei A7/W35 (gem. EN 14511):
Kühlleistung bei A35/W18:
COP bei A2/W35 (gem. EN 14511):
COP bei A7/W35 (gem. EN 14511):
Betriebsgrenzen (Außentemperatur; heizen mit Verdichter):
Betriebsgrenzen (Außentemperatur; kühlen):
Max. Vorlauftemperatur (Verdichter + Heizpatrone):
Max. Vorlauftemperatur (nur Verdichter):
Kältemittel:
Kältemittelmenge im System:
Max. Leitungslänge Kältemittelleitungen:
Ventilator – Volumenstrom:
Spannungsversorgung einschließlich Inneneinheit:
Höhe x Breite x Tiefe:
Gewicht:
1,49 – 5,68kW
1,75 – 8,12kW
2,67 – 10,7kW
3,63
4,40
-20 - +43°C
+15 - +43°C
65°C
58°C
R410A
2,55kg*
15m; 30m*
3000m³/h
3x400V16A
1x230V44A
750 x 780 x 340mm
60kg
Zu (*): Bei Längen von über 15m müssen 0,06kg Kältemittel pro Meter zusätzlich eingefüllt werden. Achtung: Bei einer Kältemittelmenge >3kg muss die Anlage jährlich von einem Sachkundigen geprüft werden!
Funktionsnotwendiges Zubehör:
Hydraulische Inneneinheit Split
Trinkwarmwasserspeicher WWS 300Split oder WWS 500Split; ist keine Trinkwarmwasserbereitung vorhanden muss das Zubehör EHZK 90Split eingesetzt werden
Bodenkonsole BKS Split
Kältemittelverbindungsleitung KVL Split
Gerätebeschreibung HI Split:
Kompakte, zur Wandmontage geeignete Hydraulische Inneneinheit Split für die Außeneinheit L
16Split. Diese enthält neben der Regelung die hydraulischen Komponenten, u.a. die energieeffiziente Umwälzpumpe sowie ein Ausdehnungsgefäß mit 18 Litern.
Technische Daten:
Breite x Tiefe x Höhe:
Betriebstemperatur min./max.:
Leergewicht:
Nennleistung Umwälzpumpe (elektronisch geregelt):
600 x 375 x 1040mm
18°C / 65°C
64,5kg
9 – 110W
Funktionsnotwendiges Zubehör:
Außeneinheit L 12Split
Trinkwarmwasserspeicher WWS 300Split oder WWS 500Split;
Wenn keine Trinkwarmwasserbereitung vorhanden muss das Zubehör EHZK
eingesetzt werden
010416
– Technische Änderungen vorbehalten –
90Split
63
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
Typ / Kurzbezeichnung:
NOVELAN Split – Wärmepumpe L12Split-HI8-12
Artikel-Nr.:
103627HIS01
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
EP (€)
GP (€)
A++
A++
A++
Gerätebeschreibung L 12Split:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, Luft/Wasser –
Split - Wärmepumpe für die Aussenaufstellung mit flouriertem Treibhausgas. Die Wärmepumpe ist für die Wandmontage und für die wandnahe Aufstellung auf Bodenkonsolen geeignet.
Über eine Kältemittelleitung werden Innen- und Außeneinheit miteinander verbunden. Das
Gerät ist aufgrund seines invertergesteuerten Twin – Rotary - Verdichters sehr energieeffizient. Die Wärmepumpe ist mit einem polymerbeschichteten Hochleistungswärmetauscher
ausgestattet. Der Ventilator der Wärmepumpe wird von einem energiesparenden Motor angetrieben, dessen Geschwindigkeit sich automatisch an die benötigte Heizleistung anpasst. Die
Rotorblätter des Ventilators sind für maximalen Luftdurchsatz bei minimaler Geräuschentwicklung ausgelegt. Die präzisionsoptimierten Expansionsventile der Anlage stellen eine hohe
Kapazität sowohl bei der Heizung als auch bei der Kühlung sicher und sorgen für den wirtschaftlichen Betrieb des Geräts. Die Außenhülle der Wärmepumpe ist mit zwei Schichten
Epoxidlack überzogen.
Technische Daten:
Heizleistung bei A2/W35 (gem. EN 14511):
Heizleistung bei A7/W35 (gem. EN 14511):
Kühlleistung bei A35/W18:
COP bei A2/W35 (gem. EN 14511):
COP bei A7/W35 (gem. EN 14511):
Betriebsgrenzen (Außentemperatur; heizen mit Verdichter):
Betriebsgrenzen (Außentemperatur; kühlen):
Max. Vorlauftemperatur (Verdichter + Heizpatrone):
Max. Vorlauftemperatur (nur Verdichter):
Kältemittel:
Kältemittelmenge im System:
Max. Leitungslänge Kältemittelleitungen:
Ventilator – Volumenstrom:
Spannungsversorgung einschließlich Inneneinheit:
Höhe x Breite x Tiefe:
Gewicht:
3,11 – 8,25kW
3,54 – 11,21kW
3,10 – 11,20kW
3,66
4,40
-20 - +43°C
+15 - +43°C
65°C
58°C
R410A
2,9kg*
15m; 30m*
4380m³/h
3x400V16A
1x230V44A
845 x 970 x 370mm
74kg
Zu (*): Bei Längen von über 15m müssen 0,06kg Kältemittel pro Meter zusätzlich
eingefüllt werden. Achtung: Bei einer Kältemittelmenge >3kg muss die Anlage jährlich von einem Sachkundigen geprüft werden!
Funktionsnotwendiges Zubehör:
Hydraulische Inneneinheit Split
Trinkwarmwasserspeicher WWS 300Split oder WWS 500Split; ist keine Trinkwarmwasserbereitung vorhanden muss das Zubehör EHZK 90Split eingesetzt werden
Bodenkonsole BKS Split
Kältemittelverbindungsleitung KVL Split
Gerätebeschreibung HI Split:
Kompakte, zur Wandmontage geeignete Hydraulische Inneneinheit Split für die Außeneinheit
L 16Split. Diese enthält neben der Regelung die hydraulischen Komponenten, u.a. die energieeffiziente Umwälzpumpe sowie ein Ausdehnungsgefäß mit 18 Litern.
Technische Daten:
Breite x Tiefe x Höhe:
Betriebstemperatur min./max.:
Leergewicht:
Nennleistung Umwälzpumpe (elektronisch geregelt):
600 x 375 x 1040mm
18°C / 65°C
64,5kg
9 – 110W
Funktionsnotwendiges Zubehör:
Außeneinheit L 12Split
Trinkwarmwasserspeicher WWS 300Split oder WWS 500Split;
Wenn keine Trinkwarmwasserbereitung vorhanden muss das Zubehör EHZK
90Split eingesetzt werden
010416
– Technische Änderungen vorbehalten –
64
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN BKS Split
15078801
Gerätebeschreibung:
Bodenkonsole BKS Split zur Aufstellung der Split Außeneinheit auf dem Boden.
Passend für L 8Split, L 12Split und L 16Split.
Technische Daten:
Abmessungen Standkonsole B/H/T:
010416
800/400/450 mm
– Technische Änderungen vorbehalten –
65
Projekt:
Datum:
Pos.Nr.
Typ / Kurzbezeichnung:
Artikel-Nr.:
Artikel
Menge EP (€)
GP (€)
NOVELAN WKS Split
15078901
Gerätebeschreibung:
Wandkonsole WKS Split zur Wandmontage der Split Außeneinheit. Passend für
L 8Split und L 12Split. Bei der Wandmontage müssen vom Boden aus 200mm Abstand eingehalten werden.
Hinweis:
Die Wandkonsole ist nur für massive und gleichzeitig tragende Wände geeignet.
Bei Holzständerbauweise und bei Verblendungen sollte aufgrund möglicher Körperschallübertragung an die Innenräume die Bodenkonsole Split zum Einsatz
kommen.
010416
– Technische Änderungen vorbehalten –
66
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Erweiterungsplatinensatz EP 1Split
15080201
Gerätebeschreibung:
Erforderlich, wenn ein zweiter Heizkreis gemischt werden soll oder wenn im Rahmen des Kühlfalls ein Steuersignal zur Ansteuerung eines Umschaltventils (Heizung/Kühlung) benötigt wird.
Funktionsnotwendiges Zubehör:
VK 1 Split/VK 2 Split sowie MG 1 Split/MG 2 Split
-
010416
Erweiterungsplatinensatz EP 1 Split (für CS Split)
– Technische Änderungen vorbehalten –
67
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Erweiterungsplatinensatz EP 2Split
15080301
Gerätebeschreibung:
Erforderlich, wenn ein zweiter Heizkreis gemischt werden soll oder wenn im Rahmen des Kühlfalls ein Steuersignal zur Ansteuerung eines Umschaltventils (Heizung/Kühlung) benötigt wird.
Funktionsnotwendiges Zubehör:
VK 1 Split/VK 2 Split sowie MG 1 Split/MG 2 Split
-
Erweiterungsplatinensatz EP 2 Split (für CS Split)
.
010416
– Technische Änderungen vorbehalten –
68
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Kältemittelleitung 12m KVL Split
15079001
Gerätebeschreibung:
Isolierter Kältemittelrohrsatz bestehend aus 3/8“ und 5/8“ Kupferrohr mit einer
Länge von 12m zur kältetechnischen Verbindung der bereits mit Kältemittel vorgefüllten Außeneinheit mit der Inneneinheit.
Die vorgefüllte Kältemittelmenge im Außengerät ist ausreichend für eine Distanz
von 15m zwischen Außen- zu Inneneinheit. Bei Längen von über 15m müssen
0,06kg Kältemittel pro Meter zusätzlich eingefüllt werden.
Achtung: Ab einer Kältemittelmenge > 3 kg muss die Anlage einer jährlichen Überprüfung durch einen sachkundigen Kältetechniker unterzogen werden.
Technische Daten:
Dimensionen Kältemittelleitung:
Länge Set:
Maximale Zulässige Länge:
Maximal zulässiger Höhenunterschied:
010416
1x 3/8“; 1x 5/8“
12m
30m
7m
– Technische Änderungen vorbehalten –
69
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Heizkassette EHZK 90 Split
15079601
Gerätebeschreibung:
Für Wandmontage geeignete elektrische Heizkassette für monoenergetischen Betrieb. Dieses ist bei der Kombination L 16Split mit HI Split ohne Warmwasserbereitung erforderlich.
Technische Daten:
Speichervolumen:
Leistung integrierte Heizpatrone:
Stufen integrierte Heizpatrone:
Max. Betriebsdruck:
Max. Betriebstemperatur:
Elektrischer Anschluss:
Maße: (B x H x T):
Leergewicht:
010416
30l
9kW
2, 4, 6, 9kW
2,5bar
65°C
1-Phasig 230V oder
3-Phasig 400V
385 x 596 x 365mm
24kg
– Technische Änderungen vorbehalten –
70
Projekt:
Datum:
Pos.Nr.
Typ / Kurzbezeichnung:
Artikel-Nr.:
Artikel
Menge EP (€)
GP (€)
NOVELAN Wärmemengenzähler WME 2/1 Split
15080701
Gerätebeschreibung:
Komplettsatz Wärmemengenzähler für Warmwasserbereitung in Verbindung mit
dem HI Split.
010416
– Technische Änderungen vorbehalten –
71
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Wärmemengenzähler WME 2/2 Split
15080801
Gerätebeschreibung:
Komplettsatz Wärmemengenzähler für Heizungswärmemengenerfassung in Verbindung mit der HI Split.
010416
– Technische Änderungen vorbehalten –
72
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Kondensatwasserrohr KWS 1/1 Split
15080901
Gerätebeschreibung:
Isolierte Kondenswasserleitung zur Abführung des anfallenden Kondensats an der
Außeneinheit mit aktivem Elektroheizband für CS Split.
Technische Daten:
Länge:
Leistung:
010416
1m
15W
– Technische Änderungen vorbehalten –
73
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Kondensatwasserrohr KWS 1/3 Split
15081001
Gerätebeschreibung:
Isolierte Kondenswasserleitung zur Abführung des anfallenden Kondensats an der
Außeneinheit mit aktivem Elektroheizband für CS Split.
Technische Daten:
Länge:
Leistung:
010416
3m
45W
– Technische Änderungen vorbehalten –
74
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Kondensatwasserrohr KWS 1/6 Split
15081101
Gerätebeschreibung:
Isolierte Kondenswasserleitung zur Abführung des anfallenden Kondensats an der
Außeneinheit mit aktivem Elektroheizband für für CS Split.
Technische Daten:
Länge:
Leistung:
010416
6m
90W
– Technische Änderungen vorbehalten –
75
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Kondensatwasserrohr KWS 2/1 Split
15081201
Gerätebeschreibung:
Isolierte Kondenswasserleitung zur Abführung des anfallenden Kondensats an der
Außeneinheit mit aktivem Elektroheizband für HI Split.
Technische Daten:
Länge:
Leistung:
010416
1m
15W
– Technische Änderungen vorbehalten –
76
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Kondensatwasserrohr KWS 2/3 Split
15081301
Gerätebeschreibung:
Isolierte Kondenswasserleitung zur Abführung des anfallenden Kondensats an der
Außeneinheit mit aktivem Elektroheizband für HI Split.
Technische Daten:
Länge:
Leistung:
010416
3m
45W
– Technische Änderungen vorbehalten –
77
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Kondensatwasserrohr KWS 2/6 Split
15081401
Gerätebeschreibung:
Isolierte Kondenswasserleitung zur Abführung des anfallenden Kondensats an der
Außeneinheit mit aktivem Elektroheizband für HI Split.
Technische Daten:
Länge:
Leistung:
010416
6m
90W
– Technische Änderungen vorbehalten –
78
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Raumfernversteller RFV Split
15079901
Gerätebeschreibung:
Der Raumfühler ist in einem Referenzraum z.B Wohnzimmer als Führungsgröße zu
installieren
Funktion:
Zur Aufschaltung der Raumtemperatur auf die Heizkurve und wenn vorhanden,
auch auf die Kühlkurve. Der RFV Split nimmt in Abhängigkeit von der Raumtemperatur Einfluss auf die Heizkurve mittels Anpassung der Parallelverschiebung.
Hierbei wird der RFV Split in einem Referenzraum innerhalb des Gebäudes platziert, wobei die Heizkörperventile des Referenzraumes permanent offen zu halten
sind.
Wichtiges:
-
010416
max. 1 installierbar
– Technische Änderungen vorbehalten –
79
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Raumeinheit RBE Split
15080001
Gerätebeschreibung:
Fungiert als externe Bedieneinheit mit integriertem Raumfühler.
Über den RBE Split lassen sich alle regelungstechnischen Parameter im Hinblick
auf den Wärmepumpenbetrieb anzeigen bzw. verändern.
Technische Daten:
Abmessungen B/H/T:
010416
130/205/50 mm
– Technische Änderungen vorbehalten –
80
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Mischergruppe MG1Split
15079301
Gerätebeschreibung:
Stellt einen zusätzlich gemischten Heizkreis zur Verfügung. Nur für L8 Split und
L12 Split.
Funktionsnotwendiges Zubehör:
EP 1 Split erforderlich.
010416
– Technische Änderungen vorbehalten –
81
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Mischergruppe MG2Split
15079401
Gerätebeschreibung:
Stellt einen zusätzlich gemischten Heizkreis zur Verfügung. Nur für L16 Split mit HI
Split
Funktionsnotwendiges Zubehör:
EP 2 Split erforderlich.
010416
– Technische Änderungen vorbehalten –
82
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Ventilpaket Kühlung VK 1Split
15079701
Gerätebeschreibung:
Wechselventil zur Umschaltung von Heizung auf Kühlung bei getrennten Heiz- und
Kühlsystemen.
Wechselventil VK 1Split (für L 8Split sowie L 12Split mit CS Split)
Funktionsnotwendiges Zubehör:
EP 1Split erforderlich.
010416
– Technische Änderungen vorbehalten –
83
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Ventilpaket Kühlung VK 2 Split
15079801
Gerätebeschreibung:
Wechselventil zur Umschaltung von Heizung auf Kühlung bei getrennten Heiz- und
Kühlsystemen.
Wechselventil VK 2 Split (für L 16 Split mit HI Split)
Funktionsnotwendiges Zubehör:
EP 2 Split erforderlich.
010416
– Technische Änderungen vorbehalten –
84
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Hilfsschütz HS Split
15080101
Gerätebeschreibung:
Hilfsrelais mit integriertem Schütz und Drehschalter. Zum Schalten von ein- bis
dreiphasigen ELT- Lasten wie z.B.: Heizkessel, Heizpatronen oder Pumpen.
Maximale Kontaktbelastung 400V AC / 16A.
Stufe 0:
Stufe 1:
Stufe Auto:
010416
Verbraucher ausgeschaltet
Verbraucher eingeschaltet
Verbraucher wird von einem externen Steuersignal (230 VAC)
gesteuert
– Technische Änderungen vorbehalten –
85
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN WWS 300 Split
15080501
Gerätebeschreibung:
Heizwasserspeicher 300 Liter zur hygienischen Trinkwarmwasserbereitung im
Durchflussprinzip mit integrierter E – Heizpatrone.
Technische Daten:
Speichervolumen:
Wärmetauscherinhalt:
Leistung integrierte Heizpatrone:
Stufen integrierte Heizpatrone:
Elektrischer Anschluss:
Anschlüsse Heizung:
Anschlüsse Trinkwarmwasser:
Breite x Tiefe x Höhe:
Durchmesser mit Isolierung:
Max. Betriebstemperatur:
Max. Betriebsdruck Heizung:
Max. Betriebsdruck Brauchwasser:
Leergewicht:
010416
300l
14l
9kW
2, 4, 6, 9 kW
1-Phasig 230V oder
3-Phasig 400V
1“ AG
1“ IG
600 x 600 x 1920mm
600mm
65°C
2,5bar
10,0bar
95kg
– Technische Änderungen vorbehalten –
86
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN WWS 500 Split
15080601
Gerätebeschreibung:
Heizwasserspeicher 500 Liter zur hygienischen Trinkwarmwasserbereitung im
Durchflussprinzip mit integrierter E – Heizpatrone.
Technische Daten:
Speichervolumen:
Wärmetauscherinhalt:
Leistung integrierte Heizpatrone:
Stufen integrierte Heizpatrone:
Elektrischer Anschluss:
Anschlüsse Heizung:
Anschlüsse Trinkwarmwasser:
Breite x Tiefe x Höhe:
Max. Betriebstemperatur:
Max. Betriebsdruck Heizung:
Max. Betriebsdruck Brauchwasser:
Leergewicht:
010416
500l
21l
9kW
2, 4, 6, 9 kW
1-Phasig 230V oder
3-Phasig 400V
1“ AG
1“ IG
760 x 876 x 1760mm
65°C
2,5bar
10,0bar
130kg
– Technische Änderungen vorbehalten –
87
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Energieeffiziensklasse:
GP (€)
NOVELAN WPSK 40Split
15079101
B
Gerätebeschreibung:
Der Pufferspeicher wird an der Wand hängend montiert und kann sowohl zur Heizung als auch zur Kühlung eingesetzt werden. Er dient weiterhin der Wärmepumpe
als Energiequelle für den Abtauvorgang.
Der Pufferspeicher darf nur als Reihenpufferspeicher für monovalente, bivalente
und monoenergetische Wärmepumenanlagen verwendet werden.
Die Außenverkleidung besteht aus einem weiß pulverbeschichteten Stahlblech mit
einer innenliegenden Isolierung.
Technische Daten:
Höhe/Durchmesser in mm
Volumen
Max. Betriebsdruch
Betriebstemperatur
Gewicht
010416
1010/450
100Liter
6bar
5-95°C
31kg
– Technische Änderungen vorbehalten –
88
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Energieeffiziensklasse:
GP (€)
NOVELAN WTPSK 100Split
15079201
B
Gerätebeschreibung:
Der Pufferspeicher wird an der Wand hängend montiert und kann sowohl zur Heizung als auch zur Kühlung eingesetzt werden. Er dient weiterhin der Wärmepumpe
als Energiequelle für den Abtauvorgang.
Der Pufferspeicher darf nur als Reihenpufferspeicher für monovalente, bivalente
und monoenergetische Wärmepumenanlagen verwendet werden.
Die Außenverkleidung besteht aus einem weiß pulverbeschichteten Stahlblech mit
einer innenliegenden Isolierung.
Technische Daten:
Höhe/Durchmesser in mm
Volumen
Max. Betriebsdruch
Betriebstemperatur
Gewicht
010416
855/525
100Liter
6bar
5-95°C
41kg
– Technische Änderungen vorbehalten –
89
Projekt:
Datum:
Sole/Wasser-Wärmepumpen Innenaufstellung
010416
– Technische Änderungen vorbehalten –
90
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10370041
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SI 4.2H3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit Heizungsund Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist
von oben, links oder rechts anschließbar. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der
Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für
Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 1050 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei 850 l/h Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
010416
4,70 kW / 4,70
20 bis 60 °C
-5 bis 25 °C
1050 l/h
0,75 bar
850 l/h
0,03 bar
598 x 600 x 850 mm
135 kg
R410A / 1,05 kg
3~/PE/400V/50Hz
1,00 kW
22 / –
– Technische Änderungen vorbehalten –
91
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10370141
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SI 6.2H3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit Heizungsund Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist
von oben, links oder rechts anschließbar. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der
Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für
Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 1350 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei 1000 l/h Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
010416
6,00 kW / 4,80
20 bis 60 °C
-5 bis 25 °C
1350 l/h
0,6 bar
1000 l/h
0,04 bar
598 x 600 x 850 mm
140 kg
R410 A / 1,37 kg
3~/PE/400V/50Hz
1,25 kW
23 / –
– Technische Änderungen vorbehalten –
92
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10370241
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SI 8.2H3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit Heizungsund Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist
von oben, links oder rechts anschließbar. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der
Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für
Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 1750 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei 1300l/h Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
010416
7,70 kW / 4,90
20 bis 60 °C
-5 bis 25 °C
1750 l/h
0,84 bar
1300 l/h
0,06 bar
598 x 600 x 850 mm
155 kg
R410 A / 1,72 kg
3~/PE/400V/50Hz
1,57 kW
30 / –
– Technische Änderungen vorbehalten –
93
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10370342
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SI 10.2H3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit Heizungsund Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist
von oben, links oder rechts anschließbar. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der
Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für
Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 2200 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei 1600l/h Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
010416
9,50 kW / 5,09
20 bis 60 °C
-5 bis 25 °C
2200 l/h
0,87 bar
1600 l/h
0,09 bar
598 x 600 x 850 mm
160 kg
R410 A / 1,98 kg
3~/PE/400V/50Hz
1,87 kW
- / 22,0
– Technische Änderungen vorbehalten –
94
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10370442
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SI 12.2H3
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit Heizungsund Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist
von oben, links oder rechts anschließbar. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der
Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für
Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 2800 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei 2050l/h Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
010416
12,18 kW / 5,00
20 bis 60 °C
-5 bis 25 °C
2800 l/h
0,7 bar
2050 l/h
0,13 bar
598 x 600 x 850 mm
165 kg
R410 A / 2,25 kg
3~/PE/400V/50Hz
2,44 kW
- / 26,0
– Technische Änderungen vorbehalten –
95
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10370542
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SI 14.2H3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit Heizungsund Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist
von oben, links oder rechts anschließbar. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der
Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für
Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 3150 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei 2300l/h Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
010416
13,50 kW / 5,08
20 bis 60 °C
-5 bis 25 °C
3150 l/h
0,74 bar
2300 l/h
0,06 bar
589 x 600 x 850 mm
175 kg
R410A / 2,38 kg
3~/PE/400V/50Hz
2,66 kW
- / 27
– Technische Änderungen vorbehalten –
96
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10370642
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SI 17.2H3
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit Heizungsund Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist
von oben, links oder rechts anschließbar. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der
Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für
Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 4000 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei 2850l/h Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
010416
16,57 kW / 4,95
20 bis 60 °C
-5 bis 25 °C
4000 l/h
0,53bar
2850 l/h
0,07 bar
598 x 600 x 850 mm
180 kg
R410 A / 2,65 kg
3~/PE/400V/50Hz
3,35 kW
- / 30
– Technische Änderungen vorbehalten –
97
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10370742
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SI 19.2H3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit Heizungsund Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist
von oben, links oder rechts anschließbar. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der
Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung;
laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln
programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- /
Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für
Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 4400 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei 3200l/h Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
010416
18,60 kW / 4,87
20 bis 60 °C
-5 bis 25 °C
4400 l/h
0,43 bar
3200 l/h
0,12 bar
598 x 600 x 850 mm
185 kg
R410 A / 2,78 kg
3~/PE/400V/50Hz
3,82 kW
- / 33
– Technische Änderungen vorbehalten –
98
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10374642
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SI 23.2H3
A++
A+
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit
Heizungs- und Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für die
Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist
für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern;
Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig;
USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 7100 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei 5100l/h Heizwasser-Volumenstrom
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
010416
22,35 kW / 4,95
20 bis 65 °C
-5 bis 25 °C
5300 l/h
0,80 bar
3900 l/h
0,19 bar
598 x 678 x 1500 mm
207 kg
R410 A / 3,20 kg
3~/PE/400V/50Hz
4,51 kW
- / 30
– Technische Änderungen vorbehalten –
99
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10374742
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SI 26.2H3
A++
A+
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit
Heizungs- und Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für die
Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist
für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern;
Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig;
USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 7100 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei 5100l/h Heizwasser-Volumenstrom
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
010416
25,60 kW / 4,92
20 bis 65 °C
-5 bis 25 °C
6100 l/h
0,68 bar
4400 l/h
0,20 bar
598 x 678 x 1500 mm
219 kg
R410 A / 3,30 kg
3~/PE/400V/50Hz
5,20 kW
- / 30
– Technische Änderungen vorbehalten –
100
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10374842
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SI 30.2H3
A++
A+
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit
Heizungs- und Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für die
Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist
für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern;
Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig;
USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 7100 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei 5100l/h Heizwasser-Volumenstrom
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
010416
29,60 kW / 4,88
20 bis 65 °C
-5 bis 25 °C
7100 l/h
0,58 bar
5100 l/h
0,23 bar
598 x 678 x 1500 mm
219 kg
R410 A / 3,60 kg
3~/PE/400V/50Hz
6,06 kW
- / 30
– Technische Änderungen vorbehalten –
101
Projekt:
Datum:
Sole/Wasser Compact Wärmepumpen Innenaufstellung
010416
– Technische Änderungen vorbehalten –
102
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10368041
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
Pos.Nr.
GP (€)
SIC 4.2H3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe
für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit
eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit
flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 1050 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 850 l/h Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
010416
4,7 kW / 4,7
20 bis 60 °C
-5 bis 25 °C
1050 l/h
0,72 bar
850 l/h
0,71 bar
598 x 600 x 1500 mm
155 kg
R410 A / 1,05 kg
3~/PE/400V/50Hz
1,00 kW
22 / –
9 / 6 / 3 kW
– Technische Änderungen vorbehalten –
103
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10369041
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIC 4.2K3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe
für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Passive Kühlung mit Kühltauscher und Mischventil
für die Kühlung Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert.
Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 1050 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 850 l/h Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
010416
4,7 kW / 4,7
20 bis 60 °C
-5 bis 25 °C
1050 l/h
0,70 bar
850 l/h
0,69 bar
598 x 600 x 1500 mm
163 kg
R410 A / 1,05 kg
3~/PE/400V/50Hz
1,00 kW
22 / –
9 / 6 / 3 kW
4,3 kW
– Technische Änderungen vorbehalten –
104
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10368141
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIC 6.2H3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe
für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit
eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit
flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 1350 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 1000 l/h Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
010416
6 kW / 4,8
20 bis 60 °C
-5 bis 25 °C
1350 l/h
0,68 bar
1000 l/h
0,70 bar
598 x 600 x 1500 mm
160 kg
R410A / 1,37 kg
3~/PE/400V/50Hz
1,25 kW
23 / –
9 / 6 / 3 kW
– Technische Änderungen vorbehalten –
105
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10369141
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIC 6.2K3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe
für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Passive Kühlung mit Kühltauscher und Mischventil
für die Kühlung Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert.
Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 1350 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 1000 l/h Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
010416
6 kW / 4,8
20 bis 60 °C
-5 bis 25 °C
1350 l/h
0,66 bar
1000 l/h
0,68 bar
598 x 600 x 1500 mm
168 kg
R410A / 1,37 kg
3~/PE/400V/50Hz
1,25 kW
23 / –
9 / 6 / 3 kW
5,4 kW
– Technische Änderungen vorbehalten –
106
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10368241
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIC 8.2 H3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe
für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit
eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit
flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 1750 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 1300 l/h Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
010416
7,7 kW / 4,9
20 bis 60 °C
-5 bis 25 °C
1750 l/h
0,76 bar
1300 l/h
0,57 bar
598 x 600 x 1500 mm
175 kg
R410A / 1,72 kg
3~/PE/400V/50Hz
1,57 kW
30 / –
9 / 6 / 3 kW
– Technische Änderungen vorbehalten –
107
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10369241
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIC 8.2K3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe
für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Passive Kühlung mit Kühltauscher und Mischventil
für die Kühlung Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert.
Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 1750 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 1300 l/h Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
010416
7,7 kW / 4,9
20 bis 60 °C
-5 bis 25 °C
1750 l/h
0,7 bar
1300 l/h
0,54 bar
598 x 600 x 1500 mm
183 kg
R410A / 1,72 kg
3~/PE/400V/50Hz
1,57 kW
30 / –
9 / 6 / 3 kW
7 kW
– Technische Änderungen vorbehalten –
108
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10368342
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIC 10.2H3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe
für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit
eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit
flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 2200 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 1600 l/h Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
010416
9,50 kW / 5,09
20 bis 60 °C
-5 bis 25 °C
2200 l/h
0,93 bar
1600 l/h
0,52 bar
598 x 600 x 1500 mm
180 kg
R410A / 1,98 kg
3~/PE/400V/50Hz
1,87 kW
– / 22
9 / 6 / 3 kW
– Technische Änderungen vorbehalten –
109
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10369342
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIC 10.2K3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe
für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Passive Kühlung mit Kühltauscher und Mischventil
für die Kühlung Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert.
Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 2200 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 1600 l/h Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
010416
9,50 kW / 5,09
20 bis 60 °C
-5 bis 25 °C
2200 l/h
0,86 bar
1600 l/h
0,48 bar
598 x 600 x 1500 mm
188 kg
R410A / 1,98 kg
3~/PE/400V/50Hz
1,87 kW
– / 22
9 / 6 / 3 kW
8,6 kW
– Technische Änderungen vorbehalten –
110
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10368442
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIC 12.2H3
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe
für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit
eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit
flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 2800 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 2050 l/h Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
010416
12,18 kW / 5,00
20 bis 60 °C
-5 bis 25 °C
2800 l/h
0,7 bar
2050 l/h
0,48 bar
598 x 600 x 1500 mm
185 kg
R410A / 2,25 kg
3~/PE/400V/50Hz
2,44 kW
– / 26
9 / 6 / 3 kW
– Technische Änderungen vorbehalten –
111
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10369442
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIC 12.2K3
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe
für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Passive Kühlung mit Kühltauscher und Mischventil
für die Kühlung Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert.
Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 2800 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 2050 l/h Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
010416
12,18 kW / 5,00
20 bis 60 °C
-5 bis 25 °C
2800 l/h
0,6 bar
2050 l/h
0,31 bar
598 x 600 x 1500 mm
193 kg
R410A / 2,25 kg
3~/PE/400V/50Hz
2,44 kW
– / 26
9 / 6 / 3 kW
10,8 kW
– Technische Änderungen vorbehalten –
112
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10368542
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIC 14.2H3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe
für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit
eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit
flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 3150l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 2300 l/h Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
010416
13,50 kW / 5,08
20 bis 60 °C
-5 bis 25 °C
3150 l/h
0,76 bar
2300 l/h
0,50 bar
598 x 600 x 1500 mm
200 kg
R410A / 2,38 kg
3~/PE/400V/50Hz
2,66 kW
– / 27
9 / 6 / 3 kW
– Technische Änderungen vorbehalten –
113
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10369542
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIC 14.2K3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe
für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Passive Kühlung mit Kühltauscher und Mischventil
für die Kühlung Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert.
Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 3150 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 2300 l/h Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
010416
13,50 kW / 5,08
20 bis 60 °C
-5 bis 25 °C
3150 l/h
0,7 bar
2300 l/h
0,41 bar
598 x 600 x 1500 mm
212 kg
R410A / 2,38 kg
3~/PE/400V/50Hz
2,66 kW
– / 27
9 / 6 / 3 kW
12,5 kW
– Technische Änderungen vorbehalten –
114
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10368642
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIC 17.2H3
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe
für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit
eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit
flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 4000 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 2850 l/h Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
010416
16,57 kW / 4,95
20 bis 60 °C
-5 bis 25 °C
4000 l/h
0,50 bar
2850 l/h
0,39 bar
598 x 600 x 1500 mm
205 kg
R410A / 2,65 kg
3~/PE/400V/50Hz
3,35 kW
– / 30
9 / 6 / 3 kW
– Technische Änderungen vorbehalten –
115
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10369642
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIC 17.2K3
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe
für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Passive Kühlung mit Kühltauscher und Mischventil
für die Kühlung Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert.
Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 4000 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 2850 l/h Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
010416
16,57 kW / 4,95
20 bis 60 °C
-5 bis 25 °C
4000 l/h
0,46 bar
2850 l/h
0,25 bar
598 x 600 x 1500 mm
217 kg
R410A / 2,65 kg
3~/PE/400V/50Hz
3,35 kW
– / 30
9 / 6 / 3 kW
14,9 kW
– Technische Änderungen vorbehalten –
116
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10368742
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIC 19.2H3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe
für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit
eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit
flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 4400 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 3200 l/h Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
010416
18,6 kW / 4,87
20 bis 60 °C
-5 bis 25 °C
4400 l/h
0,4 bar
3200 l/h
0,62 bar
598 x 600 x 1500 mm
210 kg
R410A / 2,78 kg
3~/PE/400V/50Hz
3,82 kW
– / 33
9 / 6 / 3 kW
– Technische Änderungen vorbehalten –
117
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10369742
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIC 19.2K3
A++
A++
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe
für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Passive Kühlung mit Kühltauscher und Mischventil
für die Kühlung Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert.
Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 4400 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 3200 l/h Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
010416
18,6 kW / 4,87
20 bis 60 °C
-5 bis 25 °C
4400 l/h
0,34 bar
3200 l/h
0,47 bar
598 x 600 x 1500 mm
222 kg
R410A / 2,78 kg
3~/PE/400V/50Hz
3,82 kW
– / 33
9 / 6 / 3 kW
16,6 kW
– Technische Änderungen vorbehalten –
118
Projekt:
Datum:
Sole/Wasser Compact Wärmepumpen Innenaufstellung
leistungsgeregelt
010416
– Technische Änderungen vorbehalten –
119
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
Menge
EP (€)
GP (€)
SICV 6.2H3
10371541
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät mit leistungsgeregeltem Verdichter für die Wärmequelle
Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist von oben,
links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen
und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kältekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung nach EN14511
COP nach EN14511
Einsatzgrenzen
bei B0/W35
bei B0/W35 Teillast
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511 Teillast
Anlaufstrom: direkt
Elektroheizelement
010416
2,00 kW bis 6,25kW
4,72
20 bis 65 °C
-5 bis 25 °C
740 l/h
0,76 bar
520 l/h
0,74 bar
598 x 600 x 1500 mm
145 kg
R407c / 1,16 kg
3~N/PE/400V/50Hz
0,67 kW
kleiner 5A
6 / 3 kW
– Technische Änderungen vorbehalten –
120
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
Menge
EP (€)
GP (€)
SICV 16.2H3
10371641
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät mit leistungsgeregeltem Verdichter, für die Wärmequelle
Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist von oben,
links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen
und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kältekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung nach EN14511
COP nach EN14511
Einsatzgrenzen
bei B0/W35
bei B0/W35 Teillast
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511 Teillast
Anlaufstrom: direkt
Elektroheizelement
010416
4,19 kW bis 17,21kW
4,85
20 bis 65 °C
-5 bis 25 °C
2350 l/h
0,88 bar
1600 l/h
0,54 bar
598 x 600 x 1500 mm
180 kg
R407c / 2,20kg
3~N/PE/400V/50Hz
1,83 kW
kleiner 5A
9 / 6 / 3 kW
– Technische Änderungen vorbehalten –
121
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
Menge
EP (€)
GP (€)
SICV 6.2K3
10371741
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät mit leistungsgeregeltem Verdichter, für die Wärmequelle
Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist von oben,
links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Passive
Kühlung mit Kühltauscher und Mischventil für die Kühlung Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften
ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kältekreis und Wärmequellenkreis ist
in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung nach EN14511
COP nach EN14511
Einsatzgrenzen
bei B0/W35
bei B0/W35 Teillast
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511 Teillast
Anlaufstrom: direkt
Elektroheizelement
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
010416
2,00 kW bis 6,25kW
4,72
20 bis 65 °C
-5 bis 25 °C
740 l/h
0,76 bar
520 l/h
0,74 bar
598 x 600 x 1500 mm
153kg
R407c / 1,16 kg
3~N/PE/400V/50Hz
0,67 kW
kleiner 5A
6 / 3 kW
6,7 kW
– Technische Änderungen vorbehalten –
122
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
Menge
EP (€)
GP (€)
SICV 16.2K3
10371841
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät mit leistungsgeregeltem Verdichter, für die Wärmequelle
Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist von oben,
links oder rechts anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Passive
Kühlung mit Kühltauscher und Mischventil für die Kühlung Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften
ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kältekreis und Wärmequellenkreis ist
in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung nach EN14511
COP nach EN14511
Einsatzgrenzen
bei B0/W35
bei B0/W35 Teillast
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511 Teillast
Anlaufstrom: direkt
Elektroheizelement
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
010416
4,19 kW bis 17,21kW
4,85
20 bis 65 °C
-5 bis 25 °C
2350 l/h
0,88 bar
1600 l/h
0,54 bar
598 x 600 x 1500 mm
188 kg
R407c / 2,20kg
3~N/PE/400V/50Hz
1,91 kW
kleiner 5A
9 / 6 / 3 kW
8,8 kW
– Technische Änderungen vorbehalten –
123
Projekt:
Datum:
Plattenwärmetauscher
010416
– Technische Änderungen vorbehalten –
124
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmetauscher
15025101
GP (€)
WT 1
Gerätebeschreibung:
Nickelgelöteter Plattenwärmetauscher für passive Kühlung in Verbindung mit
Grundwasser.
Für SIC 4.2K3 bis SIC 10.2K3 und WS 4.2K3M bis WS 10.2K3M
Technische Daten:
Masse (B x T x H)
Nettogewicht
Anschlüsse
010416
124 x 125 x 532 mm
ca. 11,6 kg
G 5⁄4" AG
– Technische Änderungen vorbehalten –
125
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmetauscher
15025201
GP (€)
WT 2
Gerätebeschreibung:
Nickelgelöteter Plattenwärmetauscher für passive Kühlung in Verbindung mit
Grundwasser.
Für SIC 12.2K3 bis SIC 17.2K3 und WS 12.2K3M
Technische Daten:
Masse (B x T x H)
Nettogewicht
Anschlüsse
010416
124 x 171 x 532 mm
ca. 16,4 kg
G 5⁄4" AG
– Technische Änderungen vorbehalten –
126
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmetauscher
15025301
GP (€)
WT 3
Gerätebeschreibung:
Nickelgelöteter Plattenwärmetauscher für passive Kühlung in Verbindung mit
Grundwasser.
Für SIC 23KE und SIC 33KE und SIC 19.2K3.
Technische Daten:
Masse (B x T x H)
Nettogewicht
Anschlüsse
010416
271 x 151 x 532 mm
ca. 36,6 kg
G 1 ½ " AG
– Technische Änderungen vorbehalten –
127
Projekt:
Datum:
Wärmezentrale Sole/Wasser Innenaufstellung
010416
– Technische Änderungen vorbehalten –
128
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmezentrale
Artikel-Nr.:
10366041
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
Menge
EP (€)
GP (€)
WS 4.2H3M
A++
A
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Der integrierte Trinkwarmwasserspeicher ist mit einer Fremdstromanode korrosionsgeschützt und einem Fühler für den Wärmepumpenregler ausgestattet. Sanitätsanschlüsse sind von der Geräteoberseite anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der
Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Trinkwarmwasserbehälter
Inhalt
Maximaler Betriebsüberdruck
Max Trinkwarmwassertemperatur im Wärmepumpenbetrieb
010416
4,7 kW / 4,7
20 bis 60 °C
-5 bis 25 °C
1050 l/h
0,74 bar
850 l/h
0,72 bar
598 x 670 x 1850 mm
250 kg
R410 A / 1,05 kg
3~/PE/400V/50Hz
1,00 kW
22 / –
9/ 6 / 3 kW
178 l
10 bar
58 °C
– Technische Änderungen vorbehalten –
129
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmezentrale WS 4.2K3M
10366541
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
A++
A
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Der integrierte Trinkwarmwasserspeicher ist mit einer Fremdstromanode korrosionsgeschützt und einem Fühler für den Wärmepumpenregler ausgestattet. Sanitätsanschlüsse sind von der Geräteoberseite anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung.Passive Kühlung mit Kühltauscher und Mischventil für die Kühlung. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis
und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich.
Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt
und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer
entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP bei 1050 l/h Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei 850 l/h Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
Trinkwarmwasserbehälter
Inhalt
Maximaler Betriebsüberdruck
Max Trinkwarmwassertemperatur im Wärmepumpenbetrieb
010416
4,7 kW / 4,7
20 bis 60 °C
-5 bis 25 °C
1050 l/h
0,72 bar
850 l/h
0,70 bar
598 x 670 x 1850 mm
250 kg
R410 A/ 1,05 kg
3~/PE/400V/50Hz
1,00 kW
22 / –
9 / 6 / 3 kW
4,3 kW
178l
10 bar
58 °C
– Technische Änderungen vorbehalten –
130
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmezentrale
Artikel-Nr.:
10366141
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
Menge
EP (€)
GP (€)
WS 6.2H3M
A++
A
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Der integrierte Trinkwarmwasserspeicher ist mit einer Fremdstromanode korrosionsgeschützt und einem Fühler für den Wärmepumpenregler ausgestattet. Sanitätsanschlüsse sind von der Geräteoberseite anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der
Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Trinkwarmwasserbehälter
Inhalt
Maximaler Betriebsüberdruck
Max Trinkwarmwassertemperatur im Wärmepumpenbetrieb
010416
6,0 kW / 4,8
20 bis 60 °C
-5 bis 25 °C
1350 l/h
0,65 bar
1000 l/h
0,68 bar
598 x 670 x 1850 mm
255 kg
R410A / 1,37 kg
3~/PE/400V/50Hz
1,25 kW
23 / –
9 / 6 / 3 kW
178 l
10 bar
58 °C
– Technische Änderungen vorbehalten –
131
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmezentrale
Artikel-Nr.:
10366641
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
Menge
EP (€)
GP (€)
WS 6.2K3M
A++
A
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Der integrierte Trinkwarmwasserspeicher ist mit einer Fremdstromanode korrosionsgeschützt und einem Fühler für den Wärmepumpenregler ausgestattet. Sanitätsanschlüsse sind von der Geräteoberseite anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung.Passive Kühlung mit Kühltauscher und Mischventil für die Kühlung. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis
und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich.
Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt
und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer
entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
Trinkwarmwasserbehälter
Inhalt
Maximaler Betriebsüberdruck
Max Trinkwarmwassertemperatur im Wärmepumpenbetrieb
010416
6,0 kW / 4,8
20 bis 60 °C
-5 bis 25 °C
1350 l/h
0,62 bar
1000 l/h
0,66 bar
598 x 670 x 1850 mm
263 kg
R410A / 1,37 kg
3~/PE/400V/50Hz
1,25 kW
23 / –
9 / 6 / 3 kW
5,4 kW
178 l
10 bar
58 °C
– Technische Änderungen vorbehalten –
132
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmezentrale
Artikel-Nr.:
10366241
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
Menge
EP (€)
GP (€)
WS 8.2H3M
A++
A
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Der integrierte Trinkwarmwasserspeicher ist mit einer Fremdstromanode korrosionsgeschützt und einem Fühler für den Wärmepumpenregler ausgestattet. Sanitätsanschlüsse sind von der Geräteoberseite anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der
Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Trinkwarmwasserbehälter
Inhalt
Maximaler Betriebsüberdruck
Max Trinkwarmwassertemperatur im Wärmepumpenbetrieb
010416
7,7 kW / 4,9
20 bis 60 °C
-5 bis 25 °C
1750 l/h
0,76 bar
1300 l/h
0,55 bar
598 x 670 x 1850 mm
270 kg
R410A / 1,72 kg
3~/PE/400V/50Hz
1,57 kW
30 / –
9 / 6 / 3 kW
178 l
10 bar
57 °C
– Technische Änderungen vorbehalten –
133
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmezentrale
Artikel-Nr.:
10366741
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
Menge
EP (€)
GP (€)
WS 8.2K3M
A++
A
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Der integrierte Trinkwarmwasserspeicher ist mit einer Fremdstromanode korrosionsgeschützt und einem Fühler für den Wärmepumpenregler ausgestattet. Sanitätsanschlüsse sind von der Geräteoberseite anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung.Passive Kühlung mit Kühltauscher und Mischventil für die Kühlung. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis
und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich.
Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt
und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer
entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
Trinkwarmwasserbehälter
Inhalt
Maximaler Betriebsüberdruck
Max Trinkwarmwassertemperatur im Wärmepumpenbetrieb
010416
7,7 kW / 4,9
20 bis 60 °C
-5 bis 25 °C
1750 l/h
0,7 bar
1300 l/h
0,52 bar
598 x 670 x 1850 mm
278 kg
R410A / 1,72 kg
3~/PE/400V/50Hz
1,57 kW
30 / –
9 / 6 / 3 kW
7,0 kW
178 l
10 bar
57 °C
– Technische Änderungen vorbehalten –
134
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmezentrale
Artikel-Nr.:
10366342
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
Menge
EP (€)
GP (€)
WS 10.2H3M
A++
A
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Der integrierte Trinkwarmwasserspeicher ist mit einer Fremdstromanode korrosionsgeschützt und einem Fühler für den Wärmepumpenregler ausgestattet. Sanitätsanschlüsse sind von der Geräteoberseite anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der
Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
9,5 kW / 5,09
20 bis 60 °C
-5 bis 25 °C
2200 l/h
0,93 bar
1600 l/h
0,52 bar
598 x 670 x 1850 mm
275 kg
R410A / 1,98 kg
3~/PE/400V/50Hz
1,87 kW
- / 22
9 / 6 / 3 kW
Trinkwarmwasserbehälter
Inhalt
178 l
Maximaler Betriebsüberdruck
10 bar
Max Trinkwarmwassertemperatur im Wärmepumpenbetrieb 56 °C
010416
– Technische Änderungen vorbehalten –
135
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmezentrale
Artikel-Nr.:
10366842
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
Menge
EP (€)
GP (€)
WS 10.2K3M
A++
A
A++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Der integrierte Trinkwarmwasserspeicher ist mit einer Fremdstromanode korrosionsgeschützt und einem Fühler für den Wärmepumpenregler ausgestattet. Sanitätsanschlüsse sind von der Geräteoberseite anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung.Passive Kühlung mit Kühltauscher und Mischventil für die Kühlung. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis
und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich.
Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt
und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer
entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
Trinkwarmwasserbehälter
Inhalt
Maximaler Betriebsüberdruck
Max Trinkwarmwassertemperatur im Wärmepumpenbetrieb
010416
9,5 kW / 5,09
20 bis 60 °C
-5 bis 25 °C
2200 l/h
0,87 bar
1600 l/h
0,48 bar
598 x 670 x1850 mm
283 kg
R410A / 1,98 kg
3~/PE/400V/50Hz
1,87 kW
- / 22
9 / 6 / 3 kW
8,6 kW
178 l
10 bar
56 °C
– Technische Änderungen vorbehalten –
136
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmezentrale
Artikel-Nr.:
10366442
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
Menge
EP (€)
GP (€)
WS 12.2H3M
A++
A
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Der integrierte Trinkwarmwasserspeicher ist mit einer Fremdstromanode korrosionsgeschützt und einem Fühler für den Wärmepumpenregler ausgestattet. Sanitätsanschlüsse sind von der Geräteoberseite anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der
Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Trinkwarmwasserbehälter
Inhalt
Maximaler Betriebsüberdruck
Max Trinkwarmwassertemperatur im Wärmepumpenbetrieb
010416
12,18 kW / 5,00
20 bis 60 °C
-5 bis 25 °C
2800 l/h
0,75 bar
2050 l/h
0,38 bar
598 x 670 x 1850 mm
280 kg
R410A / 2,25 kg
3~/PE/400V/50Hz
2,44 kW
- / 26
9 / 6 / 3 kW
178 l
10 bar
55 °C
– Technische Änderungen vorbehalten –
137
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmezentrale
Artikel-Nr.:
10366942
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
Menge
EP (€)
Pos.Nr.
GP (€)
WS 12.2K3M
A++
A
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind
von oben anschließbar, Wärmequelle ist von oben, links oder rechts anschließbar. Der integrierte Trinkwarmwasserspeicher ist mit einer Fremdstromanode korrosionsgeschützt und einem Fühler für den Wärmepumpenregler ausgestattet. Sanitätsanschlüsse sind von der Geräteoberseite anschließbar. Anlagenhydraulik für den Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die Legionellenschaltung.Passive Kühlung mit Kühltauscher und Mischventil für die Kühlung. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis
und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich.
Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt
und mit flouriertem Treibhausgas gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer
entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
Trinkwarmwasserbehälter
Inhalt
Maximaler Betriebsüberdruck
Max Trinkwarmwassertemperatur im Wärmepumpenbetrieb
010416
12,18 kW / 5,00
20 bis 60 °C
-5 bis 25 °C
2800 l/h
0,63 bar
2050 l/h
0,30 bar
598 x 670 x 1850 mm
288 kg
R410A / 2,25 kg
3~/PE/400V/50Hz
2,44 kW
- / 26
9 / 6 / 3 kW
10,8 kW
178 l
10 bar
55 °C
– Technische Änderungen vorbehalten –
138
Projekt:
Datum:
Wärmezentrale Sole/Wasser Innenaufstellung
leistungsgeregelt
010416
– Technische Änderungen vorbehalten –
139
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmezentrale
10372041
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
GP (€)
WSV 6.2H3M
A++
A
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät mit Leistungsgeregltem Verdichter, für die Wärmequelle
Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist von oben,
links oder rechts anschließbar. Der integrierte Trinkwarmwasserspeicher ist mit einer Fremdstromanode korrosionsgeschützt und einem Fühler für den Wärmepumpenregler ausgestattet.
Sanitätsanschlüsse sind von der Geräteoberseite anschließbar. Anlagenhydraulik für den
Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und
Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die
Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend
den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas
gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung nach EN14511
COP nach EN14511
Einsatzgrenzen
bei B0/W35
bei B0/W35 Teillast
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511 Teillast
Anlaufstrom: direkt
Elektroheizelement
Trinkwarmwasserbehälter
Inhalt
Maximaler Betriebsüberdruck
Max Trinkwarmwassertemperatur im Wärmepumpenbetrieb
010416
2,00 kW bis 6,25kW
4,72
20 bis 65 °C
-5 bis 25 °C
740 l/h
0,76 bar
520 l/h
0,74 bar
598 x 670 x 1850 mm
240 kg
R407c / 1,16 kg
3~N/PE/400V/50Hz
0,67 kW
kleiner 5A
6 / 3 kW
178 l
10 bar
58 °C
– Technische Änderungen vorbehalten –
140
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmezentrale
10372141
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
GP (€)
WSV 16.2H3M
A++
A
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät mit Leistungsgeregltem Verdichter, für die Wärmequelle
Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist von oben,
links oder rechts anschließbar. Der integrierte Trinkwarmwasserspeicher ist mit einer Fremdstromanode korrosionsgeschützt und einem Fühler für den Wärmepumpenregler ausgestattet.
Sanitätsanschlüsse sind von der Geräteoberseite anschließbar. Anlagenhydraulik für den
Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und
Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die
Legionellenschaltung. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend
den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas
gefüllt. Der Kätekreis und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung nach EN14511
COP nach EN14511
Einsatzgrenzen
bei B0/W35
bei B0/W35 Teillast
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511 Teillast
Anlaufstrom: direkt
Elektroheizelement
Trinkwarmwasserbehälter
Inhalt
Maximaler Betriebsüberdruck
Max Trinkwarmwassertemperatur im Wärmepumpenbetrieb
010416
4,19 kW bis 17,21kW
4,85
20 bis 65 °C
-5 bis 25 °C
2350 l/h
0,88 bar
1600 l/h
0,54 bar
598 x 670 x 1850 mm
275 kg
R407c / 2,20kg
3~N/PE/400V/50Hz
1,83 kW
kleiner 5A
9 / 6 / 3 kW
178 l
10 bar
58 °C
– Technische Änderungen vorbehalten –
141
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmezentrale
Menge
EP (€)
GP (€)
WSV 6.2K3M
10372241
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
A++
A
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät mit Leistungsgeregltem Verdichter für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist von oben, links
oder rechts anschließbar. Der integrierte Trinkwarmwasserspeicher ist mit einer Fremdstromanode korrosionsgeschützt und einem Fühler für den Wärmepumpenregler ausgestattet.
Sanitätsanschlüsse sind von der Geräteoberseite anschließbar. Anlagenhydraulik für den
Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und
Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die
Legionellenschaltung.Passive Kühlung mit Kühltauscher und Mischventil für die Kühlung. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen
und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis
und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung nach EN14511
COP nach EN14511
Einsatzgrenzen
bei B0/W35
bei B0/W35 Teillast
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511 Teillast
Anlaufstrom: direkt
Elektroheizelement
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
Trinkwarmwasserbehälter
Inhalt
Maximaler Betriebsüberdruck
Max Trinkwarmwassertemperatur im Wärmepumpenbetrieb
010416
2,00 kW bis 6,25kW
4,72
20 bis 65 °C
-5 bis 25 °C
740 l/h
0,72 bar
520 l/h
0,70 bar
598 x 670 x 1850 mm
248 kg
R407c / 1,16 kg
3~N/PE/400V/50Hz
0,67 kW
kleiner 5A
6 / 3 kW
6,7 kW
178 l
10 bar
58 °C
– Technische Änderungen vorbehalten –
142
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmezentrale
Menge
EP (€)
GP (€)
WSV 16.2K3M
10372341
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
A++
A
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät mit Leistungsgeregltem Verdichter für die Wärmequelle Erdreich zur Innenaufstellung mit intergrierter Hydraulik sowie mit Heizungs-,und Wärmepumpenregler. Die Heizungsanschlüsse sind von oben anschließbar, Wärmequelle ist von oben, links
oder rechts anschließbar. Der integrierte Trinkwarmwasserspeicher ist mit einer Fremdstromanode korrosionsgeschützt und einem Fühler für den Wärmepumpenregler ausgestattet.
Sanitätsanschlüsse sind von der Geräteoberseite anschließbar. Anlagenhydraulik für den
Heizkreis, Überströmventil, Sicherheitsventil, Energieeffizienzumwälzpumpe für Heizkreis und
Trinkwarmwasserbereitung. Integriertes Elektroheizelement zur Estrichausheizung und für die
Legionellenschaltung.Passive Kühlung mit Kühltauscher und Mischventil für die Kühlung. Anlagenhydraulik für die Wärmequellenseite, mit eingebauter Soleumwälzpumpe. Die Schwingungsentkopplung ist für Heizkreis und Wärmequelle im Gerät integriert. Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den gültigen Normen
und Sicherheitsvorschriften ausgeführt und mit flouriertem Treibhausgas gefüllt. Der Kätekreis
und Wärmequellenkreis ist in einer entnehmbaren Modulbox untergebracht.
Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Estrichausheizprogramm;
Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung
eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, Urlaubszeitfunktion; netzwerkfähig; USB-Schnittstelle;
Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung nach EN14511
COP nach EN14511
Einsatzgrenzen
bei B0/W35
bei B0/W35 Teillast
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Freie Pressung WP nominalem Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nominalem Heizwasser-Volumenstr.
Maße (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511 Teillast
Anlaufstrom: direkt
Elektroheizelement
Kühlleistung bei Nennvolumenströmen
(15 °C Sole / 25 °C Heizwasser)
Trinkwarmwasserbehälter
Inhalt
Maximaler Betriebsüberdruck
Max Trinkwarmwassertemperatur im Wärmepumpenbetrieb
010416
4,19 kW bis 17,21kW
4,85
20 bis 65 °C
-5 bis 25 °C
2350 l/h
0,80 bar
1600 l/h
0,50 bar
598 x 670 x 1850 mm
283 kg
R407c / 2,20kg
3~N/PE/400V/50Hz
1,91 kW
kleiner 5A
9 / 6 / 3 kW
8,8 kW
178 l
10 bar
58 °C
– Technische Änderungen vorbehalten –
143
Projekt:
Datum:
Wasser/Wasser Wärmepumpen Innenaufstellung
010416
– Technische Änderungen vorbehalten –
144
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
NOVELAN Wärmepumpe
Artikel-Nr.:
10348141
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
WIC 10HXE
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Grundwasser zur Innenaufstellung mit
Wärmemengenerfassung und Energieeffizienzumwälzpumpe, integrierter Hydraulik für die
Heizungsseite, sowie integriertem Heizungs- und Wärmepumpenregler. Die Heizungs- und
Wärmequellenanschlüsse sind von der Geräterückseite anschliessbar. Integrierte Anlagenhydraulik für den Heizkreis, Überströmventil, Kleinentlüfter, Manometer, Sicherheitsventil,
Pumpenkugelhähne, Umwälzpumpe für Heizung und Trinkwarmwasserladung. Integriertes
Elektroheizelement 6 kW, umsteckbar auf 4 kW oder 2 kW zur Estrichausheizung und für die
Legionellenschaltung. Integrierte Anlagenhydraulik für die Wärmequellenseite und eingebautem Durchflusswächter.
Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit fluoriertem Treibhausgas
(R407C) gefüllt. Das Gerät besteht aus einem feuerverzinktem Sockelrahmen und einer
schalltechnisch komplett entkoppelten Grundplatte mit allen Aufbauteilen. Alle Einbaubleche
sind feuerverzinkt. Die Blechfassadierung ist verzinkt, pulverbeschichtet, schallgedämmt
(hochwertige Schalldämmplatten in Sandwichbauweise) und mit Schnellverschlüssen versehen. Schwingungsgsdämpfter Scroll-Verdichter und wärmeisolierter Spiralwärmetauscher als
Verdampfer und wärmeisolierter Plattenwärmetauscher als Verflüssiger. Eingebauter Schaltkasten mit Leistungsschütz für die Verdichter und das Heizelement, sowie Leistungsschütz
mit Überstromrelais zur Ansteuerung einer externen nicht eigensicheren Brunnenpumpe (Einstellbereich beachten). Klemmleiste für 3-phasige Netzzuleitungen und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang enthalten:
2 Panzerschläuche (verzinktes Gewebe) zur heizwasserseitigen Schwingungsentkoppelung
2 Panzerschläuche (Edelstahlgewebe) zur wärmequellenseitigen Schwingungsentkoppelung
Ausdehnungsgefäss für Heizkreis 25 l, mit Kappenventil, Erweiterungsplatine WPR-Net COM.
Schmutzfänger, Sylomerstreifen für die Geräteunterlage, Aussentemperaturfühler.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei W10/W35
Heizkreis
Wärmequelle
Nominaler Wärmequelle-Volumenstrom
Druckverlust WP bei nom. Wärmequelle-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nom. Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei W10/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
010416
11,0 kW / 5,6
20 bis 65 °C
7 bis 25 °C
2200 l/h
0,06 bar
1900 l/h
0,34 bar
650 x 500 x 1550 mm
213 kg
R407C / 3,05 kg
3~/PE/400V/50Hz
1,96 kW
30 / –
6 / 4 / 2 kW
– Technische Änderungen vorbehalten –
145
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10348242
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
WIC 13HXE
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Grundwasser zur Innenaufstellung mit
Wärmemengenerfassung und Energieeffizienzumwälzpumpe, integrierter Hydraulik für die
Heizungsseite, sowie integriertem Heizungs- und Wärmepumpenregler. Die Heizungs- und
Wärmequellenanschlüsse sind von der Geräterückseite anschliessbar. Integrierte Anlagenhydraulik für den Heizkreis, Überströmventil, Kleinentlüfter, Manometer, Sicherheitsventil,
Pumpenkugelhähne, Umwälzpumpe für Heizung und Trinkwarmwasserladung. Integriertes
Elektroheizelement 6 kW, umsteckbar auf 4 kW oder 2 kW zur Estrichausheizung und für die
Legionellenschaltung. Integrierte Anlagenhydraulik für die Wärmequellenseite und eingebautem Durchflusswächter.
Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit fluoriertem Treibhausgas
(R407C) gefüllt. Das Gerät besteht aus einem feuerverzinktem Sockelrahmen und einer
schalltechnisch komplett entkoppelten Grundplatte mit allen Aufbauteilen. Alle Einbaubleche
sind feuerverzinkt. Die Blechfassadierung ist verzinkt, pulverbeschichtet, schallgedämmt
(hochwertige Schalldämmplatten in Sandwichbauweise) und mit Schnellverschlüssen versehen. Schwingungsgedämpfter Scroll-Verdichter und wärmeisolierter Spiralwärmetauscher als
Verdampfer und wärmeisolierter Plattenwärmetauscher als Verflüssiger. Eingebauter Schaltkasten mit Leistungsschütz für die Verdichter und das Heizelement, sowie Leistungsschütz
mit Überstromrelais zur Ansteuerung einer externen nicht eigensicheren Brunnenpumpe (Einstellbereich beachten). Klemmleiste für 3-phasige Netzzuleitungen und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang enthalten:
2 Panzerschläuche (verzinktes Gewebe) zur heizwasserseitigen Schwingungsentkoppelung
2 Panzerschläuche (Edelstahlgewebe) zur wärmequellenseitigen Schwingungsentkoppelung
Ausdehnungsgefäss für Heizkreis 25 l, mit Kappenventil, Erweiterungsplatine WPR-Net COM.
Schmutzfänger, Sylomerstreifen für die Geräteunterlage, Aussentemperaturfühler.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei W10/W35
Heizkreis
Wärmequelle
Nominaler Wärmequelle-Volumenstrom
Druckverlust WP bei nom. Wärmequelle-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nom. Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei W10/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
010416
12,9 kW / 5,5
20 bis 65 °C
7 bis 25 °C
2600 l/h
0,10 bar
2200 l/h
0,46 bar
650 x 500 x 1550 mm
216 kg
R407C / 3,50 kg
3~/PE/400V/50Hz
2,35 kW
– / 20
6 / 4 / 2 kW
– Technische Änderungen vorbehalten –
146
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10348342
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
WIC 16HXE
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Grundwasser zur Innenaufstellung mit
Wärmemengenerfassung und Energieeffizienzumwälzpumpe, integrierter Hydraulik für die
Heizungsseite, sowie integriertem Heizungs- und Wärmepumpenregler. Die Heizungs- und
Wärmequellenanschlüsse sind von der Geräterückseite anschliessbar. Integrierte Anlagenhydraulik für den Heizkreis, Überströmventil, Kleinentlüfter, Manometer, Sicherheitsventil,
Pumpenkugelhähne, Umwälzpumpe für Heizung und Trinkwarmwasserladung. Integriertes
Elektroheizelement 9 kW, umsteckbar auf 6 kW oder 3 kW zur Estrichausheizung und für die
Legionellenschaltung. Integrierte Anlagenhydraulik für die Wärmequellenseite und eingebautem Durchflusswächter.
Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit fluoriertem Treibhausgas
(R407C) gefüllt. Das Gerät besteht aus einem feuerverzinktem Sockelrahmen und einer
schalltechnisch komplett entkoppelten Grundplatte mit allen Aufbauteilen. Alle Einbaubleche
sind feuerverzinkt. Die Blechfassadierung ist verzinkt, pulverbeschichtet, schallgedämmt
(hochwertige Schalldämmplatten in Sandwichbauweise) und mit Schnellverschlüssen versehen. Schwingungsgedämpfter Scroll-Verdichter und wärmeisolierter Spiralwärmetauscher als
Verdampfer und wärmeisolierter Plattenwärmetauscher als Verflüssiger. Eingebauter Schaltkasten mit Leistungsschütz für die Verdichter und das Heizelement, sowie Leistungsschütz
mit Überstromrelais zur Ansteuerung einer externen nicht eigensicheren Brunnenpumpe (Einstellbereich beachten). Klemmleiste für 3-phasige Netzzuleitungen und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang enthalten:
2 Panzerschläuche (verzinktes Gewebe) zur heizwasserseitigen Schwingungsentkoppelung
2 Panzerschläuche (Edelstahlgewebe) zur wärmequellenseitigen Schwingungsentkoppelung
Ausdehnungsgefäss für Heizkreis 35 l, mit Kappenventil, Erweiterungsplatine WPR-Net COM.
Schmutzfänger, Sylomerstreifen für die Geräteunterlage, Aussentemperaturfühler.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei W10/W35
Heizkreis
Wärmequelle
Nominaler Wärmequelle-Volumenstrom
Druckverlust WP bei nom. Wärmequelle-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nom. Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei W10/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
010416
14,7 kW / 5,6
20 bis 65 °C
7 bis 25 °C
3000 l/h
0,11 bar
2500 l/h
0,4 bar
650 x 500 x 1550 mm
219 kg
R407C / 3,95 kg
3~/PE/400V/50Hz
2,6 kW
– / 25
9 / 6 / 3 kW
– Technische Änderungen vorbehalten –
147
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10348442
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
WIC 19HXE
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Grundwasser zur Innenaufstellung mit
Wärmemengenerfassung und Energieeffizienzumwälzpumpe, integrierter Hydraulik für die
Heizungsseite, sowie integriertem Heizungs- und Wärmepumpenregler. Die Heizungs- und
Wärmequellenanschlüsse sind von der Geräterückseite anschliessbar. Integrierte Anlagenhydraulik für den Heizkreis, Überströmventil, Kleinentlüfter, Manometer, Sicherheitsventil,
Pumpenkugelhähne, Umwälzpumpe für Heizung und. Integriertes Elektroheizelement 9 kW,
umsteckbar auf 6 kW oder 3 kW zur Estrichausheizung und für die Legionellenschaltung. Integrierte Anlagenhydraulik für die Wärmequellenseite und eingebautem Durchflusswächter.
Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit fluoriertem Treibhausgas
(R407C) gefüllt. Das Gerät besteht aus einem feuerverzinktem Sockelrahmen und einer
schalltechnisch komplett entkoppelten Grundplatte mit allen Aufbauteilen. Alle Einbaubleche
sind feuerverzinkt. Die Blechfassadierung ist verzinkt, pulverbeschichtet, schallgedämmt
(hochwertige Schalldämmplatten in Sandwichbauweise) und mit Schnellverschlüssen versehen. Schwingungsgedämpfter Scroll-Verdichter und wärmeisolierter Spiralwärmetauscher als
Verdampfer und wärmeisolierter Plattenwärmetauscher als Verflüssiger. Eingebauter Schaltkasten mit Leistungsschütz für die Verdichter und das Heizelement, sowie Leistungsschütz
mit Überstromrelais zur Ansteuerung einer externen nicht eigensicheren Brunnenpumpe (Einstellbereich beachten). Klemmleiste für 3-phasige Netzzuleitungen und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang enthalten:
2 Panzerschläuche (verzinktes Gewebe) zur heizwasserseitigen Schwingungsentkoppelung
2 Panzerschläuche (Edelstahlgewebe) zur wärmequellenseitigen Schwingungsentkoppelung
Ausdehnungsgefäss für Heizkreis 35 l, mit Kappenventil, Erweiterungsplatine WPR-Net COM.
Schmutzfänger, Sylomerstreifen für die Geräteunterlage, Aussentemperaturfühler.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei W10/W35
Heizkreis
Wärmequelle
Nominaler Wärmequelle-Volumenstrom
Druckverlust WP bei nom. Wärmequelle-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nom. Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei W10/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
010416
18,6 kW / 5,6
20 bis 65 °C
7 bis 25 °C
3800 l/h
0,16 bar
3100 l/h
0,52 bar
650 x 500 x 1550 mm
227 kg
R407C / 4,3 kg
3~/PE/400V/50Hz
3,27 kW
– / 28
9 / 6 / 3 kW
– Technische Änderungen vorbehalten –
148
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10348542
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
WIC 22HXE
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Grundwasser zur Innenaufstellung mit
Wärmemengenerfassung und Energieeffizienzumwälzpumpe, integrierter Hydraulik für die
Heizungsseite, sowie integriertem Heizungs- und Wärmepumpenregler. Die Heizungs- und
Wärmequellenanschlüsse sind von der Geräterückseite anschliessbar. Integrierte Anlagenhydraulik für den Heizkreis, Überströmventil, Kleinentlüfter, Manometer, Sicherheitsventil,
Pumpenkugelhähne, Umwälzpumpe für Heizung und Trinkwarmwasserladung. Integriertes
Elektroheizelement 9 kW, umsteckbar auf 6 kW oder 3 kW zur Estrichausheizung und für die
Legionellenschaltung. Integrierte Anlagenhydraulik für die Wärmequellenseite und eingebautem Durchflusswächter.
Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit fluoriertem Treibhausgas
(R407C) gefüllt. Das Gerät besteht aus einem feuerverzinktem Sockelrahmen und einer
schalltechnisch komplett entkoppelten Grundplatte mit allen Aufbauteilen. Alle Einbaubleche
sind feuerverzinkt. Die Blechfassadierung ist verzinkt, pulverbeschichtet, schallgedämmt
(hochwertige Schalldämmplatten in Sandwichbauweise) und mit Schnellverschlüssen versehen. Schwingungsgedämpfter Scroll-Verdichter und wärmeisolierter Spiralwärmetauscher als
Verdampfer und wärmeisolierter Plattenwärmetauscher als Verflüssiger. Eingebauter Schaltkasten mit Leistungsschütz für die Verdichter und das Heizelement, sowie Leistungsschütz
mit Überstromrelais zur Ansteuerung einer externen nicht eigensicheren Brunnenpumpe (Einstellbereich beachten). Klemmleiste für 3-phasige Netzzuleitungen und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang enthalten:
2 Panzerschläuche (verzinktes Gewebe) zur heizwasserseitigen Schwingungsentkoppelung
2 Panzerschläuche (Edelstahlgewebe) zur wärmequellenseitigen Schwingungsentkoppelung
Ausdehnungsgefäss für Heizkreis 50 l, mit Kappenventil, Erweiterungsplatine WPR-Net COM.
Schmutzfänger, Sylomerstreifen für die Geräteunterlage, Aussentemperaturfühler.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei W10/W35
Heizkreis
Wärmequelle
Nominaler Wärmequelle-Volumenstrom
Druckverlust WP bei nom. Wärmequelle-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nom. Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei W10/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
010416
21,8 kW / 5,7
20 bis 65 °C
7 bis 25 °C
4400 l/h
0,23 bar
3700 l/h
0,46 bar
650 x 500 x 1550 mm
235 kg
R407C / 4,5 kg
3~/PE/400V/50Hz
3,82 kW
– / 30
9 / 6 / 3 kW
– Technische Änderungen vorbehalten –
149
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10348642
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
GP (€)
WIC 28XE
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Grundwasser zur Innenaufstellung mit
Wärmemengenerfassung und Energieeffizienzumwälzpumpe, integrierter Hydraulik für die
Heizungsseite, sowie integriertem Heizungs- und Wärmepumpenregler. Die Heizungs- und
Wärmequellenanschlüsse sind von der Geräterückseite anschliessbar. Integrierte Anlagenhydraulik für den Heizkreis, Überströmventil, Kleinentlüfter, Manometer, Sicherheitsventil,
Pumpenkugelhähne, Umwälzpumpe für Heizung und Trinkwarmwasserladung. Integrierte Anlagenhydraulik für die Wärmequellenseite und eingebautem Durchflusswächter.
Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit fluoriertem Treibhausgas
(R407C) gefüllt. Das Gerät besteht aus einem feuerverzinktem Sockelrahmen und einer
schalltechnisch komplett entkoppelten Grundplatte mit allen Aufbauteilen. Alle Einbaubleche
sind feuerverzinkt. Die Blechfassadierung ist verzinkt, pulverbeschichtet, schallgedämmt
(hochwertige Schalldämmplatten in Sandwichbauweise) und mit Schnellverschlüssen versehen. Schwingungsgedämpfter Scroll-Verdichter und wärmeisolierter Spiralwärmetauscher als
Verdampfer und wärmeisolierter Plattenwärmetauscher als Verflüssiger. Eingebauter Schaltkasten mit Leistungsschütz für die Verdichter, sowie Leistungsschütz mit Überstromrelais zur
Ansteuerung einer externen nicht eigensicheren Brunnenpumpe (Einstellbereich beachten).
Klemmleiste für
3-phasige Netzzuleitungen und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang enthalten:
2 Panzerschläuche (verzinktes Gewebe) zur heizwasserseitigen Schwingungsentkoppelung.
2 Panzerschläuche (Edelstahlgewebe) zur wärmequellenseitigen Schwingungsentkoppelung.
2 Winkelverschraubungen verzinkt für den Heizkreis, 2 Winkelverschraubungen aus Edelstahl
für den Wasserkreis, Ausdehnungsgefäss für Heizkreis 50 l, mit Kappenventil.
Erweiterungsplatine WPR-Net COM.
Schmutzfänger, Sylomerstreifen für die Geräteunterlage, Aussentemperaturfühler.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei W10/W35
Heizkreis
Wärmequelle
Nominaler Wärmequelle-Volumenstrom
Druckverlust WP bei nom. Wärmequelle-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nom. Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei W10/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
010416
27,0 kW / 5,1
20 bis 60 °C
7 bis 25 °C
5300 l/h
0,18 bar
4600 l/h
0,40 bar
750 x 650 x 1650 mm
365 kg
R407C / 4,4 kg
3~/PE/400V/50Hz
5,29 kW
– / 29,5
–/–/–
– Technische Änderungen vorbehalten –
150
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
dichter
Artikel-Nr.:
NOVELAN Wärmepumpe
GP (€)
WIC 44XE 2 Ver-
10348742
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
A++
A++
A+++
Gerätebeschreibung:
Anschlussfertiges Kompaktgerät für die Wärmequelle Grundwasser zur Innenaufstellung mit
Wärmemengenerfassung und Energieeffizienzumwälzpumpe, integrierter Hydraulik für die
Heizungsseite, sowie integriertem Heizungs- und Wärmepumpenregler. Die Heizungs- und
Wärmequellenanschlüsse sind von der Geräterückseite anschliessbar. Integrierte Anlagenhydraulik für den Heizkreis, Überströmventil, Kleinentlüfter, Manometer, Sicherheitsventil,
Pumpenkugelhähne, Umwälzpumpe für Heizung und. Integrierte Anlagenhydraulik für die
Wärmequellenseite und eingebautem Durchflusswächter.
Das Gerät ist komplett von der Vorderseite zugänglich. Der Kältekreis ist entsprechend den
gültigen Normen und Sicherheitsvorschriften ausgeführt und mit fluoriertem Treibhausgas
(R407C) gefüllt. Das Gerät besteht aus einem feuerverzinktem Sockelrahmen und einer
schalltechnisch komplett entkoppelten Grundplatte mit allen Aufbauteilen. Alle Einbaubleche
sind feuerverzinkt. Die Blechfassadierung ist verzinkt, pulverbeschichtet, schallgedämmt
(hochwertige Schalldämmplatten in Sandwichbauweise) und mit Schnellverschlüssen versehen. 2 Schwingungsgedämpfte Scroll-Verdichter und wärmeisolierter Spiralwärmetauscher als
Verdampfer und wärmeisolierter Plattenwärmetauscher als Verflüssiger. Eingebauter Schaltkasten mit Leistungsschütz für die Verdichter, sowie Leistungsschütz mit Überstromrelais zur
Ansteuerung einer externen nicht eigensicheren Brunnenpumpe (Einstellbereich beachten).
Klemmleiste für
3-phasige Netzzuleitungen und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Im Lieferumfang enthalten:
2 Panzerschläuche (verzinktes Gewebe) zur heizwasserseitigen Schwingungsentkoppelung.
2 Panzerschläuche (Edelstahlgewebe) zur wärmequellenseitigen Schwingungsentkoppelung.
2 Winkelverschraubungen verzinkt für den Heizkreis, 2 Winkelverschraubungen aus Edelstahl
für den Wasserkreis, Ausdehnungsgefäss für Heizkreis 80 l, mit Kappenventil.
Erweiterungsplatine WPR-Net COM.
Schmutzfänger, Sylomerstreifen für die Geräteunterlage, Aussentemperaturfühler.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei W10/W35
Heizkreis
Wärmequelle
Nominaler Wärmequelle-Volumenstrom
Druckverlust WP bei nom. Wärmequelle-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nom. Heizwasser-Volumenstr.
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei W10/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
010416
42,2 kW / 5,3
21,3 kW / 5,4
20 bis 60 °C
7 bis 25 °C
8500 l/h
0,35 bar
7200 l/h
0,44 bar
750 x 650 x 1650 mm
402 kg
R407C / 8,4 kg
3~/PE/400V/50Hz
2x 3,9 kW
– / 22
–/–/–
– Technische Änderungen vorbehalten –
151
Projekt:
Datum:
Haustechnikzentralen Luft/Wasser / Luftstation
010416
– Technische Änderungen vorbehalten –
152
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
NOVELAN Haustechnikzentrale
103560VS46
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
EP (€)
GP (€)
HLW 6/3
A+
A
A+
Gerätebeschreibung:
Anschlussfertige Haustechnikzentrale Luft / Wasser zur Innenaufstellung mit Sanftanlasser
sowie Heizungs- und Wärmepumpenregler.
Das Gerät besteht aus einem feuerverzinkten Sockelrahmen. Alle Einbaubleche sind feuerverzinkt. Die Blechfassadierung ist verzinkt, beschichtet, schallgedämmt und mit Schnellverschlüssen versehen. Schwingungsgedämpfter Scroll-Verdichter und wärmeisolierter Plattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten
Aluminiumlamellen und wird mittels Radialventilator beaufschlagt. Die Abtauung erfolgt durch
Kreislaufumkehr. Integrierte Hydraulik für die Heizungsseite, mit eingebautem und auf die
WP-Leistung optimiertem Pufferspeicher mit PU-Hartschaumisolierung Überströmventil,
Permanententlüfter, Umwälzpumpe, Umschaltventil für Trinkwarmwasser, integriertem Ausdehnungsgefäss, Sicherheitsventil und Manometer. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit fluoriertem Treibhausgas gefüllt.
Eingebauter Schaltkasten mit Leistungsschützen für den Verdichter und das integrierte Heizelement, Klemmleiste für 3phasige Netzzuleitungen und 1phasige Steuerspannung. Hochund Niederdrucküberwachung des Kältekreises.
Das
Lüftungsmodul
ist
mit
einem
hocheffizienten
Aluminium
GegenstromPlattenwärmetauscher ausgestattet. Schall- und Wärmeisolierung aus min. 20mm geschlossenzelligen PE Schaum. Zwei integrierte Makrofalt Luftfilter für Aussenluft und Abluft und jeweils einen Grobfilter. Zwei Ventilatoren mit Konstantvolumenstrom Regelung, stufenlose
Drehzahlanpassung im jeweiligen Betriebsmodus. Vierstufige Lüfterregelung, Sommer Bypass, Ventilatoren schwingungsentkoppelt.
Integrierter Trinkwarmwasserpeicher, nach DIN 4753 emailliert und mit mindestens 60 mm
PU Hartschaum direkt umschäumt. Der Trinkwarmwasserspeicher besitzt einen speziell auf
Wärmepumpen ausgelegten Glattrohrwärmetauscher, ist mit einer Fremdstromanode korrosionsgeschützt und mit einem Fühler für den Heizungs- und Wärmepumpenregler ausgestattet.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
bei größer A-7
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Freie Pressung bei nom. Heizwasservolumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
6,2 kW / 3,5
20 bis 52*) °C
60*) °C
-20 bis 35 °C
2500 m³/h
0,44 bar
900 l/h
1550 x 745 x 1910 mm
ca.495 kg
R407C / 2,95 kg
3~/PE/400V/50Hz
32 / 19
6 / 4 / 2 kW
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
Trinkwarmwasserbehälter
Inhalt
Maximaler Betriebsüberdruck
275 l
10 bar
Lüftungsmodul
Luftvolumenstrom minimal / maximal
Maximaler Luftvolumenstrom bei 100 Pa externe Pressung
Wärmerückgewinnungsgrad bei AU -5 °C und Stosslüftung
50 m³/h / 300 m³/h
300 m³/h
84 %
– Technische Änderungen vorbehalten –
153
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
NOVELAN Haustechnikzentrale
103561VS46
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
EP (€)
GP (€)
HLW 6/4
A+
A
A+
Gerätebeschreibung:
Anschlussfertige Haustechnikzentrale Luft / Wasser zur Innenaufstellung mit Sanftanlasser
sowie Heizungs- und Wärmepumpenregler.
Das Gerät besteht aus einem feuerverzinkten Sockelrahmen. Alle Einbaubleche sind feuerverzinkt. Die Blechfassadierung ist verzinkt, beschichtet, schallgedämmt und mit Schnellverschlüssen versehen. Schwingungsgedämpfter Scroll-Verdichter und wärmeisolierter Plattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten
Aluminiumlamellen und wird mittels Radialventilator beaufschlagt. Die Abtauung erfolgt durch
Kreislaufumkehr. Integrierte Hydraulik für die Heizungsseite, mit eingebautem und auf die
WP-Leistung optimiertem Pufferspeicher mit PU-Hartschaumisolierung, Überströmventil,
Permanententlüfter, Umwälzpumpe, Umschaltventil für Trinkwarmwasser, integriertem Ausdehnungsgefäss, Sicherheitsventil und Manometer. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit fluoriertem Treibhausgas gefüllt.
Eingebauter Schaltkasten mit Leistungsschützen für den Verdichter und das integrierte Heizelement, Klemmleiste für 3phasige Netzzuleitungen und 1phasige Steuerspannung. Hochund Niederdrucküberwachung des Kältekreises.
Das
Lüftungsmodul
ist
mit
einem
hocheffizienten
Aluminium
GegenstromPlattenwärmetauscher ausgestattet. Schall- und Wärmeisolierung aus min. 20mm geschlossenzelligen PE Schaum. Zwei integrierte Makrofalt Luftfilter für Aussenluft und Abluft und jeweils einen Grobfilter. Zwei Ventilatoren mit Konstantvolumenstrom Regelung, stufenlose
Drehzahlanpassung im jeweiligen Betriebsmodus. Vierstufige Lüfterregelung, Sommer Bypass, Ventilatoren schwingungsentkoppelt.
Integrierter Trinkwarmwasserpeicher, nach DIN 4753 emailliert und mit mindestens 60 mm
PU Hartschaum direkt umschäumt. Der Trinkwarmwasserspeicher besitzt einen speziell auf
Wärmepumpen ausgelegten Glattrohrwärmetauscher, ist mit einer Fremdstromanode korrosionsgeschützt und mit einem Fühler für den Heizungs- und Wärmepumpenregler ausgestattet.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
bei größer A-7
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Freie Pressung bei nom. Heizwasservolumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
6,2 kW / 3,5
20 bis 52*) °C
60*) °C
-20 bis 35 °C
2500 m³/h
0,44 bar
900 l/h
1550 x 745 x 1910 mm
ca.495 kg
R407C / 2,95 kg
3~/PE/400V/50Hz
32 / 19
6 / 4 / 2 kW
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
Trinkwarmwasserbehälter
Inhalt
Maximaler Betriebsüberdruck
275 l
10 bar
Lüftungsmodul
Luftvolumenstrom minimal / maximal
Maximaler Luftvolumenstrom bei 100 Pa externe Pressung
Wärmerückgewinnungsgrad bei AU -5 °C und Stosslüftung
70 m³/h / 400 m³/h
370 m³/h
84 %
– Technische Änderungen vorbehalten –
154
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
NOVELAN Haustechnikzentrale
103563VS46
Energieeffizienzklasse Kombiheizgeräte bei 55°C
Energieeffizienzklasse Kombiheizgeräte Warmwasser
Energieeffizienzklasse Kombiheizgeräte Verbund
EP (€)
GP (€)
HLW 8/4
A+
A
A+
Gerätebeschreibung:
Anschlussfertige Komfort-Haustechnikzentrale Luft / Wasser zur Innenaufstellung mit Sanftanlasser sowie Heizungs- und Wärmepumpenregler.
Das Gerät besteht aus einem feuerverzinkten Sockelrahmen. Alle Einbaubleche sind feuerverzinkt. Die Blechfassadierung ist verzinkt, beschichtet, schallgedämmt und mit Schnellverschlüssen versehen. Schwingungsgedämpfter Scroll-Verdichter und wärmeisolierter Plattenwärmetauscher als Kondensator. Der Verdampfer besteht aus Kupferrohr mit aufgepressten
Aluminiumlamellen und wird mittels Radialventilator beaufschlagt. Die Abtauung erfolgt durch
Kreislaufumkehr. Integrierte Hydraulik für die Heizungsseite, mit eingebautem und auf die
WP-Leistung optimiertem Pufferspeicher mit PU-Hartschaumisolierung, Überströmventil,
Permanententlüfter, Umwälzpumpe, Umschaltventil für Trinkwarmwasser, integriertem Ausdehnungsgefäss, Sicherheitsventil und Manometer. Der Kältekreis ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt und mit fluoriertem Treibhausgas gefüllt.
Eingebauter Schaltkasten mit Leistungsschützen für den Verdichter und das integrierte Heizelement, Klemmleiste für 3phasige Netzzuleitungen und 1phasige Steuerspannung. Hochund Niederdrucküberwachung des Kältekreises.
Das
Lüftungsmodul
ist
mit
einem
hocheffizienten
Aluminium
GegenstromPlattenwärmetauscher ausgestattet. Schall- und Wärmeisolierung aus min. 20mm geschlossenzelligen PE Schaum. Zwei integrierte Makrofalt Luftfilter für Aussenluft und Abluft und jeweils einen Grobfilter. Zwei Ventilatoren mit Konstantvolumenstrom Regelung, stufenlose
Drehzahlanpassung im jeweiligen Betriebsmodus. Vierstufige Lüfterregelung, Sommer Bypass, Ventilatoren schwingungsentkoppelt.
Integrierter Trinkwarmwasserpeicher, nach DIN 4753 emailliert und mit mindestens 60 mm
PU Hartschaum direkt umschäumt. Der Trinkwarmwasserspeicher besitzt einen speziell auf
Wärmepumpen ausgelegten Glattrohrwärmetauscher, ist mit einer Fremdstromanode korrosionsgeschützt und mit einem Fühler für den Heizungs- und Wärmepumpenregler ausgestattet.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade); Datenloggerfunktion;
Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung,
automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei A2/W35
Heizkreis
bei größer A-7
Wärmequelle
Luftvolumenstrom bei maximaler externer Pressung
Freie Pressung bei nom. Heizwasservolumenstrom
Nominaler Heizwasser-Volumenstrom
Masse (B x T x H ohne Schnittstellen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
8,0 kW / 3,5
20 bis 52*) °C
60*) °C
-20 bis 35 °C
2500 m³/h
0,46 bar
900 l/h
1550 x 745 x 1910 mm
ca. 500 kg
R407C / 3,2 kg
3~/PE/400V/50Hz
46 / 22
6 / 4 / 2 kW
*) abhängig von Bauteiltoleranzen und Durchfluss
010416
Trinkwarmwasserbehälter
Inhalt
Maximaler Betriebsüberdruck
275 l
10 bar
Lüftungsmodul
Luftvolumenstrom minimal / maximal
Maximaler Luftvolumenstrom bei 100 Pa externe Pressung
Wärmerückgewinnungsgrad bei AU -5 °C und Stosslüftung
70 m³/h / 400 m³/h
370 m³/h
84 %
– Technische Änderungen vorbehalten –
155
Projekt:
Datum:
Zubehör Haustechnikzentrale Luft/Wasser und Luftstation
010416
– Technische Änderungen vorbehalten –
156
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe SOL HM
Solar Plus Hydraulikmodul
150639K0301
Artikel-Nr.:
Gerätebeschreibung:
Kompakte, vormontierte Baugruppe mit zwei hydraulischen Kreisen, die Wärme vom Solarkreis in den Trinkwarmwasserladekreis übertragen.Für Luft / Wasser Haustechnikzentralen
und Ventower. Bestehend aus Umwälzpumpe Solarkreis, Umwälzpumpe Trinkwarmwasserladekreis, Wärmetauscher für bis zu 6m² Kollektorfläche, Ausdehnungsgefäß und Sicherheitsventil Solarkreis, Isoliergehäuse mit Befestigungswinkel
Technische Daten:
Gewicht
Abmessungen (HxBxT)
Anschlüsse Trinkwarmwasserladekreis
Anschlüsse Solarkreis
32 kg
500x440x220mm
R ¾“ IG
R ¾“ IG
Funktionsnotwendiges Zubehör:
Comfortplatine WPR-Net COM
010416
– Technische Änderungen vorbehalten –
157
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
GP (€)
NOVELAN KH 160
Kanalheizregister DN 160
15638701
Artikel-Nr.:
Gerätebeschreibung:
Das Kanalheizregister zur Vorwärmung der Aussenluft für das Lüftungsmodul, bestehend aus:
Elektrolufterhitzer
Das Kanalheizregister ist bei Anlagen ohne Erdwärmetauscher zwingend notwendig.
Technische Daten:
Gehäuse
Anschlussstutzen
Länge
Leistung
Elektrischer Anschluss
verzinktes Stahlblech
Durchmesser 160mm
400mm
450-1800 Watt
230V
Funktionsnotwendiges Zubehör:
Temperatursensor KHR-TS
Oder Kanalheizregisterregler KHR
010416
– Technische Änderungen vorbehalten –
158
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
GP (€)
NOVELAN KH 200
Kanalheizregister DN200
15638801
Artikel-Nr.:
Gerätebeschreibung:
Gerätebeschreibung:
Das Kanalheizregister zur Vorwärmung der Aussenluft für das Lüftungsmodul, bestehend aus:
Elektrolufterhitzer
Das Kanalheizregister ist bei Anlagen ohne Erdwärmetauscher zwingend notwendig.
Technische Daten:
Gehäuse
Anschlussstutzen
Länge
Leistung
Elektrischer Anschluss
verzinktes Stahlblech
Durchmesser 200mm
400mm
450-1800 Watt
230V
Funktionsnotwendiges Zubehör:
Temperatursensor KHR-TS
Oder Kanalheizregisterregler KHR
010416
– Technische Änderungen vorbehalten –
159
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
15638901
GP (€)
KHR-TS
Gerätebeschreibung:
Temperatursensor für das Kanalheizregister DN160/200
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
15639001
KHR
Gerätebeschreibung:
Temperaturregelungseinheit für das Kanalheizregister DN160/200
010416
– Technische Änderungen vorbehalten –
160
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
15069501
Menge
EP (€)
GP (€)
LEH 200
Gerätebeschreibung:
Lamellenhaube für die Luftansaugung bestehend aus: Lamellenkopf mit Filter,
Rohrstück, Adapter auf KG-Rohr, statische Schellen
Technische Daten:
Druckverlust
Material
Filterklasse
Dimension Rohr
Durchmesser Haube
Gesamtlänge
Gewicht
Typ / Kurzbezeichnung:
Artikel-Nr.:
13PA, bei 210 m³/h
Edelstahl
G4
DN 200
400mm
ca. 1520mm
ca. 10kg
NOVELAN
15016501
LEH 250
Gerätebeschreibung:
Lamellenhaube für die Luftansaugung bestehend aus: Lamellenkopf mit Filter,
Rohrstück, Adapter auf KG-Rohr, statische Schellen
Technische Daten:
Druckverlust
Material
Filterklasse
Dimension Rohr
Durchmesser Haube
Gesamtlänge
Gewicht
010416
13PA, bei 210m³/h
Edelstahl
G4
DN 250
450mm
ca. 1500mm
ca. 12 kg
– Technische Änderungen vorbehalten –
161
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN
PF F5
Zubehör Pollenfilter
15009601
Gerätebeschreibung:
Pollenfilter Filterklasse F5, für den Aussenluft-Ansaugbereich zum Austausch des
Standard-Filters der Haustechnikzentralen.
Technische Daten:
Filterklasse
Maße (H x L x T)
Gewicht
Typ / Kurzbezeichnung:
Artikel-Nr.:
F5
200 x 300 x 48 mm
ca. 0,5 kg
NOVELAN SF G4
Zubehör Standardfilter
15009701
Gerätebeschreibung:
Standardfilter Filterklasse G4 als Ersatz für den/die Filter die als Standard-Filter der
Haustechnikzentralen im Wartungsfall ausgetauscht werden.
Technische Daten:
Filterklasse
Maße (H x L x T)
Gewicht
Typ / Kurzbezeichnung:
Artikel-Nr.:
G4
200 x 300 x 48 mm
ca. 0,5 kg
NOVELAN
PF F7
Zubehör Pollenfilter
15010601
Gerätebeschreibung:
Pollenfilter Filterklasse F7, für den Aussenluft-Ansaugbereich zum Austausch des
Standard-Filters der Haustechnikzentralen.
Technische Daten:
Filterklasse
Maße (H x L x T)
Gewicht
010416
F7
200 x 300 x 48 mm
ca. 0,5 kg
– Technische Änderungen vorbehalten –
162
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN
EF-LEH200
Zubehör Ersatzfilter
15069601
Gerätebeschreibung:
Ersatzfilter für die Edelstahl-Lufteinlasshaube LEH 200
Technische Daten:
Filterklasse
Verpackungseinheit
Maße
Gewicht
Typ / Kurzbezeichnung:
Artikel-Nr.:
G4
2 Stück
Durchm. innen 202 mm
Dicke 20 mm
Höhe 350 mm
ca. 1,0 kg
NOVELAN
EF-LEH250
Zubehör Ersatzfilter
15016601
Gerätebeschreibung:
Ersatzfilter für die Edelstahl-Lufteinlasshaube LEH 2
Technische Daten:
Filterklasse
Verpackungseinheit
Maße
Gewicht
010416
G4
2 Stück
Durchm. innen 252 mm
Dicke 20 mm
Höhe 350 mm
ca. 1,0 kg
– Technische Änderungen vorbehalten –
163
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN
EF-FiBo 160
Zubehör Ersatzfilter
15016701
Gerätebeschreibung:
Planfilter für die Filterbox der Paketlösung Defroster-Heizung
Technische Daten:
Filterklasse
Verpackungseinheit
Maße (H x L x T)
Gewicht der VE
010416
G4
5 Stück
235 x 365 x 20 mm / Stück
0,2 kg
– Technische Änderungen vorbehalten –
164
Projekt:
Datum:
Pos.Nr.
Artikel
T Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN
ZGA HZL
Zubehör getr Aufstellung Haustechnikzentrale
Luft (Verlängerungskabel 30m + Seitenwand)
15063501
Gerätebeschreibung:
Verlängerungskabel 30m.
Seitenwand
Technische Daten:
Länge
Typ / Kurzbezeichnung:
Artikel-Nr.:
30m
NOVELAN
ZGA HZS
Zubehör getr Aufstellung Haustechnikzentrale
Sole (Verlängerungskabel 30m)
15063801
Gerätebeschreibung:
Verlängerungskabel 30m
Technische Daten:
Länge
010416
30m
– Technische Änderungen vorbehalten –
165
Projekt:
Datum:
Heizungs- und Wärmepumpenregler und Zubehör
010416
– Technische Änderungen vorbehalten –
166
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör Wärmepumpenregler
Comfortplatine WPR-Net COM
15029101
Gerätebeschreibung:
Erweiterungsplatine WPR-Net COM mit zusätzlichen Regelkomponenten:
- Zwei weitere Mischkreise (MK 2 und MK 3)
- Temperatur-Differenzregelung für Solaranbindung
- Schwimmbaderwärmung
- Externe Energiequelle (ZWE 3)
- Komfortkühlung
- getrennte Einstellmöglichkeit für Mischkreise
- Anschlussmöglichkeit für zwei zusätzliche Raumfernversteller
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
Zubehör Wärmepumpenregler
Erweiterungsplatine WPR-Net 2.1 EP
15085701
Gerätebeschreibung:
Erweiterungsplatine für Regler WPR-Net 2.1
- Zwei weitere Mischkreise (MK 2 und MK 3)
- Temperatur-Differenzregelung für Solaranbindung
- Schwimmbaderwärmung
- Externe Energiequelle (ZWE 3)
- getrennte Einstellmöglichkeit für Mischkreise
010416
– Technische Änderungen vorbehalten –
167
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN NOVELAN-GLT
Zubehör BACnet/IP- Lizenz
150912K03
Gerätebeschreibung:
USB-Dongle mit einer ModBus bzw. BACnet/IP-Lizenz zum wahlweisen dauerhaften Freischalten der ModBus bzw. BACnet/IP-Funktionalitat im WPR-Net Regler.
Konfigurations-Tool, das in Verbindung mit einem WPRNet Regler genutzt wird, um
die BACnet/IP-Anbindung zu konfigurieren und zu testen.
Voraussetzung: ModBus und BACnet/IP Grundlagenwissen, Windows XP,
Windows Vista oder Windows 7, Netzwerkverbindung zwischen PC und Warmepumpenregler.
Technische Daten:
BACnet Standardized Device Profile:
Controller
Data Link Layer Options:
BACnet Protocol Revision:
Character Sets Supported:
BACnet Application Specific
(B-ASC)
BACnet/IP
1 Rev. 4
ANSI X3.4
Funktionsnotwendiges Zubehör:
Regler WPR-Net mit Softwareversion ab V1.60
010416
– Technische Änderungen vorbehalten –
168
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
Home+Mobile
16050301
GP (€)
NOVELAN-Net
Gerätebeschreibung:
NOVELAN-Net bietet Ihnen die Möglichkeit zur Fernüberwachung der Wärmepumpe per Internet und Smartphone mittels Web-Browser. Betriebszustände, Laufzeiten, Temperaturen, Einstellungen und vieles mehr können bequem von jedem Ort
der Welt aus eingesehen werden. Hierfür ist weder zusätzliche Software noch
Hardware notwendig. Ledigliche ein Internetanschluss (Flatrate empfohlen) muss
vor Ort zur Verfügung stehen, an welchem der Wärmepumpenregler WPR-Net mittels Netzwerkkabel angeschlossen wird.
– Aktualisierungszeit der WP-Daten im Normalbetrieb im 5-Stunden
Takt
– separater Zugang fur Servicepartner, Installateur und Kunde
moglich
– Auslesen von Informationen (Betriebsarten, Temperaturen)
– Ferneinstellung der Warmepumpe (Umfang abhangig von Nutzerrechten)
– wahlweise Benachrichtigung im Falle einer Storung uber E-Mail und SMS (einmalig pro Storung)
– Fehler auslesen und Fehlerreset
– Ferneinstellung uber SMS (Betriebsarten, Temperaturen)
Bei IBN 5+ und IBN WP+LG 5+ erhalten Sie NOVELAN-Net Home+Mobile kostenfrei.
NOVELAN-Net ist eine Dienstleistung und daher nicht rabattier- und skontierbar.
010416
– Technische Änderungen vorbehalten –
169
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
16050401
GP (€)
NOVELAN-Net Profi
Gerätebeschreibung:
NOVELAN-Net bietet Ihnen die Möglichkeit zur Fernüberwachung der Wärmepumpe per Internet und Smartphone mittels Web-Browser. Betriebszustände, Laufzeiten, Temperaturen, Einstellungen und vieles mehr können bequem von jedem Ort
der Welt aus eingesehen werden. Hierfür ist weder zusätzliche Software noch
Hardware notwendig. Ledigliche ein Internetanschluss (Flatrate empfohlen) muss
vor Ort zur Verfügung stehen, an welchem der Wärmepumpenregler WPR-Net mittels Netzwerkkabel angeschlossen wird.
Aktualisierungszeit der WP-Daten im Normalbetrieb im 1-Stunden Takt
– separater Zugang fur Servicepartner, Installateur und Kunde moglich
– Auslesen von Informationen (Betriebsarten, Temperaturen)
– Ferneinstellung der Warmepumpe (Umfang abhangig von Nutzerrechten)
– wahlweise Benachrichtigung im Falle einer Storung uber E-Mail und SMS (einmalig pro Störung)
– Fehler auslesen und Fehlerreset
– Ferneinstellung uber SMS (Betriebsarten, Temperaturen)
Bei IBN P5+, VP 5+ und VPEW erhalten Sie NOVELAN-Net Profi kostenfrei
NOVELAN-Net ist eine Dienstleistung und daher nicht rabattier- und skontierbar.
010416
– Technische Änderungen vorbehalten –
170
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN RFV-L
Zubehör Raumfernversteller
15021501
Gerätebeschreibung:
Raumfernversteller zum Anheben oder Absenken der Solltemperatur (Heizwasserrücklauf) um bis zu 5 K
Technische Daten:
Masse (B x T x H)
Nettogewicht
Typ / Kurzbezeichnung:
Artikel-Nr.:
70 x 26 x 70 mm
ca. 0,1 kg
NOVELAN RBE
Zubehör Raumbedieneinheit f. Wärmepumpen
mit RS485 Schnittstelle
150862K0301
Gerätebeschreibung:
Raumbedieneinheit RBE:
Mir Farbdisplay zur Aufputz-Installation im Wohnraum,. Auslesen und einstellen
endkundenrelevanter Parameter aus der Wärmepumpenregelung:
- Anzeige des aktuellen Betriebszustandes (Heizen, Warmwasser, Kühlen, PV)
- Anzeige der aktuellen Innen-, Außen- und Warmwasseremperatur
- Einstellung der Warmwassertemperatur mit Extra Warmwasser-Funktion
- Einstellung Wärmer oder Kälter für Heizung und Kühlung
Mit der Raumbedieneinheit RBE ist die Regelung mit Raumtemperatureinfluss im
Heiz- und Kühlbetrieb optional möglich.
Anschließbar am Bedienteil des Wärmepumpenreglers der Produkte:
Wandregler WPR-Net 2.1, LI 16H/V, LI 16HL/V, Hydraulikmodul 2RE
(max. 1 anschließbar)
Technische Daten:
Masse (B x T x H)
Nettogewicht
010416
85 x 14 x 85 mm
ca. 0,1 kg
– Technische Änderungen vorbehalten –
171
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe RTK
Zubehör Raumthermostat Kühlung
15074901
Gerätebeschreibung:
Raumthermostat Kühlung (Raumtemperaturregelung im Kühlbetrieb und Freigabe / Sperrung Kühlung)
Technische Daten:
Maße (B x T x H)
Nettogewicht
010416
70 x 26 x 70 mm
ca. 0,1 kg
– Technische Änderungen vorbehalten –
172
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör Fühler
15000601
Gerätebeschreibung:
Auf den Heizungs- und Wärmepumpenregler abgestimmter, externer Temperaturfühler.
Fühler für bauseitige Trinkwarmwasserbereitung oder Vorlauffühler für gemischten
Heizkreis.
Technische Daten:
Durchmesser 6,0 mm (Tauchhülse mit Durchmesser 8 mm erforderlich)
Vergossener NTC-Fühler mit 6 m Anschlussleitung
Gewicht 0,2 kg.
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
Zubehör Fühlerset
15017501
Gerätebeschreibung:
Fühlerset mit 2 auf den Heizungs- und Wärmepumpenregler abgestimmten, externen Temperaturfühlern, für Temperaturdifferenzregelung bei Externer Energiequelle oder Solaranlage.
Technische Daten:
Durchmesser 6,0 mm (Tauchhülse mit Durchmesser 8 mm erforderlich)
Temperaturbeständig bis 120 °C
Vergossener NTC-Fühler mit 6 m Anschlussleitung
Gewicht 0,3 kg
010416
– Technische Änderungen vorbehalten –
173
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör Netzwerkkabel für Verbundanlagen
15029501
Gerätebeschreibung:
Netzwerkkabel in Cat. 6 Qualität; Folien geschirmt; Geflecht geschirmt.
Technische Daten:
Stecker
Länge
Typ / Kurzbezeichnung:
Artikel-Nr.:
2 x RJ45
5m
NOVELAN Wärmepumpe
Zubehör Netzwerkkabel für Verbundanlagen
15029601
Gerätebeschreibung:
Netzwerkkabel in Cat. 6 Qualität; Folien geschirmt; Geflecht geschirmt.
Technische Daten:
Stecker
Länge
Typ / Kurzbezeichnung:
Artikel-Nr.:
2 x RJ45
10 m
NOVELAN Wärmepumpe
Zubehör Netzwerkkabel für Verbundanlagen
15029701
Gerätebeschreibung:
Netzwerkkabel in Cat. 6 Qualität; Folien geschirmt; Geflecht geschirmt.
Technische Daten:
Stecker
Länge
010416
2 x RJ45
20 m
– Technische Änderungen vorbehalten –
174
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör Netzwerk-Switch
15029801
Gerätebeschreibung:
Netzwerk-Switch mit 8 Anschlüssen für Parallelschaltung
Technische Daten:
Bandbreite
Schnittstellen
010416
10 – 100 Mbit/s
RJ45
– Technische Änderungen vorbehalten –
175
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör Steuer- und Fühlerleitung 5 m
15031001
Gerätebeschreibung:
Konfektionierte, mit kodierten Steckern ausgestattete Steuer- und Fühlerleitung
zur Verbindung zwischen Wärmepumpe und Regler (nur bei Aussenaufstellung
der Wärmepumpe notwendig).
Zur Verlegung im Erdreich ist ein Schutzrohrdurchmesser von mindestens 70 mm
notwendig.
Technische Daten:
Nettogewicht
Länge
Typ / Kurzbezeichnung:
Artikel-Nr.:
ca. 2 kg
5m
NOVELAN Wärmepumpe
Zubehör Steuer- und Fühlerleitung 10 m
15031101
Gerätebeschreibung:
Konfektionierte, mit kodierten Steckern ausgestattete Steuer- und Fühlerleitung
zur Verbindung zwischen Wärmepumpe und Regler (nur bei Aussenaufstellung
der Wärmepumpe notwendig).
Zur Verlegung im Erdreich ist ein Schutzrohrdurchmesser von mindestens 70 mm
notwendig.
Technische Daten:
Nettogewicht
Länge
Typ / Kurzbezeichnung:
Artikel-Nr.:
ca. 4 kg
10 m
NOVELAN Wärmepumpe
Zubehör Steuer- und Fühlerleitung 20 m
15031201
Gerätebeschreibung:
Konfektionierte, mit kodierten Steckern ausgestattete Steuer- und Fühlerleitung
zur Verbindung zwischen Wärmepumpe und Regler (nur bei Aussenaufstellung
der Wärmepumpe notwendig).
Zur Verlegung im Erdreich ist ein Schutzrohrdurchmesser von mindestens 70 mm
notwendig.
Technische Daten:
Nettogewicht
Länge
010416
ca. 8 kg
20 m
– Technische Änderungen vorbehalten –
176
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör Steuer- und Fühlerleitung 30 m
15031301
Gerätebeschreibung:
Konfektionierte, mit kodierten Steckern ausgestattete Steuer- und Fühlerleitung
zur Verbindung zwischen Wärmepumpe und Regler (nur bei Aussenaufstellung
der Wärmepumpe notwendig).
Zur Verlegung im Erdreich ist ein Schutzrohrdurchmesser von mindestens 70 mm
notwendig.
Technische Daten:
Nettogewicht
Länge
Typ / Kurzbezeichnung:
Artikel-Nr.:
ca. 12 kg
30 m
NOVELAN Wärmepumpe
Zubehör Steuer- und Fühlerleitung 40 m
15031401
Gerätebeschreibung:
Konfektionierte, mit kodierten Steckern ausgestattete Steuer- und Fühlerleitung
zur Verbindung zwischen Wärmepumpe und Regler (nur bei Aussenaufstellung
der Wärmepumpe notwendig).
Zur Verlegung im Erdreich ist ein Schutzrohrdurchmesser von mindestens 70 mm
notwendig.
Technische Daten:
Nettogewicht
Länge
010416
ca. 16 kg
40 m
– Technische Änderungen vorbehalten –
177
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör Steuer- und Fühlerleitung 50 m
15031501
Gerätebeschreibung:
Konfektionierte, mit kodierten Steckern ausgestattete Steuer- und Fühlerleitung
zur Verbindung zwischen Wärmepumpe und Regler (nur bei Aussenaufstellung
der Wärmepumpe notwendig).
Zur Verlegung im Erdreich ist ein Schutzrohrdurchmesser von mindestens 70 mm
notwendig.
Technische Daten:
Nettogewicht
Länge
Typ / Kurzbezeichnung:
Artikel-Nr.:
ca. 20 kg
50 m
NOVELAN Wärmepumpe
Zubehör Steuer- und Fühlerleitung 60 m
15031601
Gerätebeschreibung:
Konfektionierte, mit kodierten Steckern ausgestattete Steuer- und Fühlerleitung
zur Verbindung zwischen Wärmepumpe und Regler (nur bei Aussenaufstellung
der Wärmepumpe notwendig).
Zur Verlegung im Erdreich ist ein Schutzrohrdurchmesser von mindestens 70 mm
notwendig.
Technische Daten:
Nettogewicht
Länge
010416
ca. 24 kg
60 m
– Technische Änderungen vorbehalten –
178
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN
US-WPR-Net RBE
Zubehör Umrüstsatz RBE
150854K0301
Gerätebeschreibung:
Umrüstsatz für Warmepumpentypen mit WPR-Net, die nicht direkt mit der Raumbedieneinheit RBE kompatibel sind. Bestehend aus Bedienteil RS485 & Softwarestick.
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
KS WPR-Net RBE
Zubehör Umrüstsatz RBE komplett
150862K03VS01
Gerätebeschreibung:
Umrustsatz inkl. RBE fur Warmepumpentypen mit WPR-Net, die nicht direkt mit der
Raumbedieneinheit RBE kompatibel sind. Bestehend aus Bedienteil RS485 &
Softwarestick & Raumbedieneinheit RBE.
010416
– Technische Änderungen vorbehalten –
179
Projekt:
Datum:
Manuelle Leistungsregelung
010416
– Technische Änderungen vorbehalten –
180
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN
MLRH 1/3
Manuelle Leistungsregelung
15078101
Gerätebeschreibung:
Leistungsbegrenzung für Heizstab WS und SIC
010416
– Technische Änderungen vorbehalten –
181
Projekt:
Datum:
Intelligentes Regelungssystem
010416
– Technische Änderungen vorbehalten –
182
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
NOVELAN
Zubehör Smart Starterpaket - Fußbodenheizung
150985K0301
Gerätebeschreibung:
Enthält die Grundausstattung an Komponenten, die
erforderlich sind, um ein NOVELAN Smart-System mit
drei Räumen / Zonen über Fußbodenheizung regeln zu
können und kann beliebig erweitert werden.
Eine Kombination mit Heizkörpern ist möglich.
besteht aus:
· 1 x Control Box
· 1 x Gateway
· 1 x Fußbodenheizungssteuerung
· 3 x Raumsensor
010416
– Technische Änderungen vorbehalten –
183
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
NOVELAN
Zubehör Smart Starterpaket - Radiator
150986K0301
Gerätebeschreibung:
Enthält die Grundausstattung an Komponenten, die
erforderlich sind, um ein NOVELAN Smart-System mit
drei Heizkörpern regeln zu können.
Eine Kombination mit Fußbodenheizung ist möglich.
besteht aus:
· 1 x Control Box
· 1 x Gateway
· 3 x Radiatorantrieb
010416
– Technische Änderungen vorbehalten –
184
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
NOVELAN
RS
Zubehör Raumsensor
15092401
Gerätebeschreibung:
Funk-Raumtemperaturfühler zur Erfassung der
Ist-Temperatur in Räumen mit Fußbodenheizung. Der
Raumsensor kommuniziert per Funk mit dem Gateway.
Erforderlich in allen Räumen, die mit Fußbodenheizung
beheizt werden.
2 x Batterie AAA im Lieferumfang enthalten.
010416
– Technische Änderungen vorbehalten –
185
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
NOVELAN
FHS
Zubehör Intelligente Abtaufunktion
15092601
Gerätebeschreibung:
Funk-Fußbodenheizungssteuerung zur Regelung von
max. 8 Zonen / Räumen. Die acht Kanäle können mit
jeweils bis zu drei thermoelektrischen Stellantrieben
belegt werden. Die Fußbodenheizungssteuerung
kommuniziert per Funk mit dem Gateway. Die Fußbodenheizungssteuerung
verfügt über einen integrierten
Repeater zur Verbesserung der Funkabdeckung
anderer Funkkomponenten. Thermoelektrische Stellantriebe
bauseits – 230 V stromlos geschlossen.
Außenantenne im Lieferumfang enthalten.
Intelligente Abtaufunktion
Bei ausgewählten Luft / Wasser-Wärmepumpenanlagen
kann bei ausreichend Fußobdenheizungsfläche
(siehe nachfolgende Planungstabelle) auf einen
System- Reihenpufferspeicher für die Abtauung
verzichtet werden. Die Fußbodenheizungssteuerung
stellt in diesem Fall während einer Abtauung die
benötigte Wassermenge über die Fußbodenheizkreise
zur Verfügung.
010416
– Technische Änderungen vorbehalten –
186
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
NOVELAN
REP
Zubehör Repeater
15092801
Gerätebeschreibung:
Repeater zur Verstärkung des Z-Wave Funksignals
zwischen den Funkkomponenten bei langen Funksignalstrecken
oder zur Erschließung von zuvor
unerreichbaren Bereichen.
010416
– Technische Änderungen vorbehalten –
187
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
NOVELAN
Artikel-Nr.:
Zubehör Radioantrieb
15092301
Menge
EP (€)
RA
Gerätebeschreibung:
Funk-Stellantrieb mit integriertem Raumtemperaturfühler
zur Regelung eines einzelnen Heizkörpers.
Der Radiator Antrieb kommuniziert per Funk mit dem
Gateway.
Kompatibel zu allen gängigen Markenventilen mit
M 30 x 1,5 mm RA-Anschluss.
Adapter für Ventile mit RA / V und RA / VL-Anschluss
sind als Zubehör erhältlich.
2 x Batterie AA und Inbusschlüssel im Lieferumfang
enthalten.
010416
– Technische Änderungen vorbehalten –
188
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
NOVELAN
WLS
Zubehör WLAN-Stick
15095101
Gerätebeschreibung:
Erforderlich, wenn die Control Box nicht per Netzwerkkabel
im Heimnetzwerk eingebunden werden kann. Die
Kommunikation zum Router (Heimnetzwerk) erfolgt
somit per WLAN.
010416
– Technische Änderungen vorbehalten –
189
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
NOVELAN
IK
Zubehör Installations-Kit
15095001
Gerätebeschreibung:
Zwingend erforderliches Werkzeug, um ein NOVELAN
Smart-System über Laptop / PC in Betrieb nehmen zu
können.
besteht aus:
· 1 USB – LAN Adapter
· 1 Patchkabel
· 1 Transportbeutel
010416
– Technische Änderungen vorbehalten –
190
Projekt:
Datum:
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
NOVELAN
AS
Zubehör Adapter-Set 1
15095201
Gerätebeschreibung:
Erforderlich für Danfoss Stellventile (RAV 34 mm mit
4 Kerben / RAVL 25,5 mm mit 4 Kerben).
010416
– Technische Änderungen vorbehalten –
191
Projekt:
Datum:
Pufferspeicher / Baugruppe Durchlauferhitzer / Trennspeicher
010416
– Technische Änderungen vorbehalten –
192
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Energieeffizienzklasse:
Menge
EP (€)
GP (€)
NOVELAN UPS 140
Zubehör Unterstell-Pufferspeicher 140 Liter
15016001
A
Gerätebeschreibung:
Unterstellpufferspeicher mit 4 verstellbaren Standfüssen zur Reiheneinbindung für
monovalente und monoenergetische Wärmepumenanlagen
Der Stahlbehälter ist mit direkt aufgeschäumten 50mm PU-Hartschaum isoliert. Die
feuerverzinkte und pulverbeschichtete Blechfasadierung ist auf einem verwindungssteifen Grundrahmen montiert.
Technische Daten:
Nenninhalt
Masse (B x T x H)
Nettogewicht
maximale Speichertemperatur
zulässiger Betriebsüberdruck
Heizwasseranschluss
Anschluss für Heizstab (max. 9 kW)
Anschluss für Fühler und Sicherheitsventil
Farbe anthrazitgrau
010416
139 Liter
748 x 848 x 630 mm
75 kg
95 °C
3 bar
2 x R 5⁄4" AG
1 x R 6⁄4" IG
1 x R 1⁄2" AG
RAL 7016
– Technische Änderungen vorbehalten –
193
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Zubehör
Zubehör Rohrbaugruppe Elektro-HeizwasserDurchlauferhitzer
15010501
Gerätebeschreibung:
Rohrbaugruppe zur Aufnahme eines Elektro-Heizstabes zur Heizwassererwärmung.
Geeignet für E-Heizstäbe bis zu einer maximalen Eintauchtiefe von 700 mm
EHZI 45
EHZ 60
EHZ 75
EHZ 90
010416
Technische Daten:
Ohne Heizstab
Masse
Länge (Höhe)
Tiefe
Breite
ca. 810 mm
ca. 70 mm
ca. 150 mm
Heizwasseranschlüsse
Heizstabanschluss
R 5⁄4" AG
R 6⁄4" IG
Material
Kupferrohr
– Technische Änderungen vorbehalten –
194
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
NOVELAN WTPSK 100
Zubehör Trennpufferspeicher 100 Liter
15077301
Artikel-Nr.:
Energieeffizienzklasse:
GP (€)
B
Gerätebeschreibung:
Trennpufferspeicher zur Paralleleinbindung für monovalente, bivalente und monoenergetische Wärmepumenanlagen.
Der Stahlbehälter ist mit 50mm PU-Weichschaum-Isolierung eingeschäumt und mit
isoliertem Außenmantel inkl. kaschierter PVC-Folie versehen, Fühler im Lieferumfang.
Technische Daten:
Nenninhalt
Durchmesser ohne Isolierung
Höhe
Nettogewicht
maximale Speichertemperatur
zulässiger Betriebsüberdruck
Heizwasseranschluss
Anschlüsse für Heizstäbe (max. 6 kW)
Anschluss für Fühlertauchhülse
Tauchrohr für Fühlerhülse
Anschluss für Entlüftungs- und Sicherheitsventil
Anschluss für Entleerungshahn
010416
100 Liter
525 mm
855 mm
41 kg
+5 - +95 °C
6 bar
4 x Rp 1" IG
1 x R 6⁄4" IG
2 x R 1⁄2" IG
2 x Durchmesser (innen) 8 mm
1 x R 1“ IG
1 x R 3⁄4“ AG
– Technische Änderungen vorbehalten –
195
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Energieeffizienzklasse:
GP (€)
NOVELAN TPS 200
Zubehör Trennpufferspeicher 200 Liter
15030701
B
Gerätebeschreibung:
Trennpufferspeicher zur Paralleleinbindung für monovalente, bivalente und monoenergetische Wärmepumenanlagen.
Der Stahlbehälter ist mit 50mm PU-Weichschaum-Isolierung eingeschäumt und mit
isoliertem Außenmantel inkl. kaschierter PVC-Folie versehen, Fühler im Lieferumfang.
Technische Daten:
Nenninhalt
Durchmesser mit Isolierung
Höhe
Kippmass ohne Isolierung
Nettogewicht
maximale Speichertemperatur
zulässiger Betriebsüberdruck
Heizwasseranschluss
Anschlüsse für Heizstäbe (max. 6 kW)
Anschluss für Fühlertauchhülse
Tauchrohr für Fühlerhülse
Anschluss für Entlüftungs- und Sicherheitsventil
Anschluss für Entleerungshahn
010416
200 Liter
600 mm
1300 mm
1440 mm
60 kg
95 °C
3 bar
4 x R 6⁄4" IG
1 x R 6⁄4" IG
2 x R 1⁄2" IG
2 x Durchmesser (innen) 8 mm
1 x R 1“ IG
1 x R 3⁄4“ AG
– Technische Änderungen vorbehalten –
196
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN TPS 500.1
Zubehör Trennpufferspeicher 500 Liter
15092001
Energieeffizienzklasse:
B
Gerätebeschreibung:
Trennpufferspeicher zur Paralleleinbindung für monovalente, bivalente und monoenergetische Wärmepumenanlagen.
Der Stahlbehälter ist mit 50mm PU-Weichschaum-Isolierung eingeschäumt und mit
isoliertem Aussenmantel inkl. kaschierter PVC-Folie versehen, Fühler im Lieferumfang.
Technische Daten:
Nenninhalt
Durchmesser mit Isolierung
Höhe
Kippmass ohne Isolierung
Nettogewicht
Heizwasseranschluss
Anschlüsse für Heizstäbe (max. 6 kW)
Anschluss für Fühlertauchhülse
010416
472 Liter
765 mm
1950 mm
2080 mm
111 kg
8 x R 2" IG
3 x R 1 1⁄2" IG
3 x R 1⁄2" IG
– Technische Änderungen vorbehalten –
197
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN TPS 800
Zubehör Trennpufferspeicher 800 Liter
15024902
Gerätebeschreibung:
Trennpufferspeicher zur Paralleleinbindung für monovalente, bivalente und monoenergetische Wärmepumenanlagen.
Der Stahlbehälter ist mit 50mm PU-Weichschaum-Isolierung eingeschäumt und mit
isoliertem Aussenmantel inkl. kaschierter PVC-Folie versehen, Fühler im Lieferumfang.
Technische Daten:
Nenninhalt
Durchmesser mit Isolierung
Höhe
Kippmass ohne Isolierung
Nettogewicht
maximale Speichertemperatur
zulässiger Betriebsüberdruck
Heizwasseranschluss
Anschlüsse für Heizstäbe (max. 6 kW)
Anschluss für Fühlertauchhülse
Tauchrohr für Fühlerhülse
Anschluss für Entlüftungs- und Sicherheitsventil
Anschluss für Entleerungshahn
010416
855 Liter
990 mm
2000 mm
2055 mm
140 kg
95 °C
3 bar
8 x R 2" IG
3 x R 1 1⁄2" IG
3 x R 1⁄2" IG
2 x Durchmesser (innen)13 mm
1 x R 1 1⁄2“ IG
1 x R 1“ AG
– Technische Änderungen vorbehalten –
198
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN TPS 1500
Zubehör Trennpufferspeicher 1500 Liter
15027103
Gerätebeschreibung:
Trennpufferspeicher zur Paralleleinbindung für monovalente, bivalente und monoenergetische Wärmepumenanlagen.
Der Stahlbehälter ist mit 50mm PU-Weichschaum-Isolierung eingeschäumt und mit
isoliertem Aussenmantel inkl. kaschierter PVC-Folie versehen, Fühler im Lieferumfang.
Technische Daten:
Nenninhalt
Durchmesser mit Isolierung
Höhe
Kippmass ohne Isolierung
Nettogewicht
maximale Speichertemperatur
zulässiger Betriebsüberdruck
Heizwasseranschluss
Anschlüsse für Heizstäbe (max. 6 kW)
Anschluss für Fühlertauchhülse
Tauchrohr für Fühlerhülse
Anschluss für Entlüftungs- und Sicherheitsventil
Anschluss für Entleerungshahn
010416
1494 Liter
1200 mm
2165 mm
2230 mm
230 kg
95 °C
3 bar
8 x Flansch DN 80/PN 60
3 x R 1 1⁄2" IG
3 x R 1⁄2" IG
2 x Durchmesser (innen) 7 mm
1 x R 1 1⁄2“ IG
1 x R 1“ AG
– Technische Änderungen vorbehalten –
199
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN TPS 2000
Zubehör Trennpufferspeicher 2000 Liter
15027203
Gerätebeschreibung:
Trennpufferspeicher zur Paralleleinbindung für monovalente, bivalente und monoenergetische Wärmepumenanlagen.
Der Stahlbehälter ist mit 50mm PU-Weichschaum-Isolierung eingeschäumt und mit
isoliertem Aussenmantel inkl. kaschierter PVC-Folie versehen, Fühler im Lieferumfang.
Technische Daten:
Nenninhalt
Durchmesser mit Isolierung
Höhe
Kippmass ohne Isolierung
Nettogewicht
maximale Speichertemperatur
zulässiger Betriebsüberdruck
Heizwasseranschluss
Anschlüsse für Heizstäbe (max. 6 kW)
Anschluss für Fühlertauchhülse
Tauchrohr für Fühlerhülse
Anschluss für Entlüftungs- und Sicherheitsventil
Anschluss für Entleerungshahn
010416
1940 Liter
1300 mm
2330 mm
2400 mm
261 kg
95 °C
3 bar
8 x Flansch DN 80
3 x R 1 1⁄2" IG
3 x R 1⁄2" IG
2 x Durchmesser (innen) 7 mm
1 x R 1 1⁄2“ IG
1 x R 1“ AG
– Technische Änderungen vorbehalten –
200
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Energieeffizienzklasse:
GP (€)
NOVELAN TPSK 200
Zubehör Trennpufferspeicher
Dampfdiffussionsdicht 200 Liter
15038401
B
Gerätebeschreibung:
Dampfdiffussionsdicht isolierter Trennpufferspeicher zur Paralleleinbindung für monovalente, bivalente und monoenergetische Wärmepumenanlagen.
Der Stahlbehälter ist mit 50mm PU-Hartschaum-Isolierung eingeschäumt und mit
einem Blechmantel versehen, 2 Fühler im Lieferumfang.
Technische Daten:
Nenninhalt
Durchmesser mit Isolierung
Höhe
Kippmass ohne Isolierung
Nettogewicht
maximale Speichertemperatur
zulässiger Betriebsüberdruck
Heizwasseranschluss
Anschlüsse für Heizstäbe (max. 6 kW)
Anschluss für Fühlertauchhülse
Tauchrohr für Fühlerhülse
Anschluss für Entlüftungs- und Sicherheitsventil
Anschluss für Entleerungshahn
010416
201 Liter
600 mm
1268 mm
1440 mm
60 kg
95 °C
3 bar
4 x R 6⁄4" IG
3 x R 6⁄4" IG
2 x R 1⁄2" IG
2 x Durchmesser (innen) 8 mm
1 x R 1“ IG
1 x R 3⁄4“ AG
– Technische Änderungen vorbehalten –
201
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Energieeffizienzklasse:
GP (€)
NOVELAN TPSK 500
Zubehör Trennpufferspeicher
Dampfdiffussionsdicht 500 Liter
15038501
C
Gerätebeschreibung:
Dampfdiffussionsdicht isolierter Trennpufferspeicher zur Paralleleinbindung für monovalente, bivalente und monoenergetische Wärmepumenanlagen.
Der Stahlbehälter ist mit 50mm PU-Hartschaum-Isolierung eingeschäumt und mit
einem Blechmantel versehen, 2 Fühler im Lieferumfang.
Technische Daten:
Nenninhalt
Durchmesser mit Isolierung
Höhe
Kippmass ohne Isolierung
Nettogewicht
maximale Speichertemperatur
zulässiger Betriebsüberdruck
Heizwasseranschluss
Anschlüsse für Heizstäbe (max. 6 kW)
Anschluss für Fühler oder Thermostat
Anschluss für Entleerungshahn
Anschluss für Entlüftungs- und Sicherheitsventil
Tauchrohr für Fühlerhülse
010416
479 Liter
700 mm
1922 mm
2050 mm
120 kg
95 °C
3 bar
8 x R 2" IG
3 x R 6⁄4" IG
3 x R 1⁄2" IG
1 x R 1" AG
1 x R 6⁄4“ IG
2 x Durchmesser (innen) 8 mm
– Technische Änderungen vorbehalten –
202
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN STPS 800
Zubehör Solartrennpufferspeicher 800 Liter
15031701
Gerätebeschreibung:
Trennpufferspeicher zur Paralleleinbindung für monovalente, bivalente und monoenergetische Wärmepumenanlagen.
Der Stahlbehälter ist mit einem abnehmbaren 100mm PU-Weichschaum isolierten
Aussenmantel inkl. kaschierter PVC-Folie versehen, Fühler im Lieferumfang.
Technische Daten:
Nenninhalt
Durchmesser mit Isolierung
Höhe
Kippmass
Nettogewicht
maximale Speichertemperatur
zulässiger Betriebsüberdruck
Heizwasseranschluss
Anschlüsse für Heizstäbe (max. 9 kW)
Muffe für Entlüftungs- und Sicherheitsventil
Anschluss für Fühler oder Thermostat
Anschluss für Entleerungshahn
Tauchrohr für Fühlerhülse
Fläche Solarwärmetauscher
Anschlüsse für Solarkreis
010416
875 Liter
990 mm
2000 mm
2055 mm
155 kg
95 °C
3 bar
8 x R 2" IG
3 x R 6⁄4" IG
1 x R 6⁄4" IG
2 x R 1⁄2" IG
1 x R 1" AG
3 x Durchmesser (innen) 13 mm
2,8 m²
2 x 1“ IG
– Technische Änderungen vorbehalten –
203
Projekt:
Datum:
Pumpenbaugruppe
010416
– Technische Änderungen vorbehalten –
204
Projekt:
Datum:
Pos.Nr.
EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN
PHZ 2
Zubehör Pumpenbaugruppe Heizung
150906VS01
Gerätebeschreibung:
Pumpenbaugruppe DN25 Heizung bestehend aus Umwälzpumpe, Thermometer
Absperrungen, Schwerkraftbremse. Nicht für Kühlung geeignet.
Technische Daten:
Max. Betriebstemperaturen
Max. Betriebsdruck
Typ / Kurzbezeichnung:
Artikel-Nr.:
85 °C
10 bar
NOVELAN
PHZM 2
Zubehör Pumpenbaugruppe Heizung
150907VS01
Gerätebeschreibung:
Variante mit Mischventil
Pumpenbaugruppe DN25 Heizung bestehend aus Umwälzpumpe Thermometer
Vorlauffühler Absperrungen, Schwerkraftbremse, Nicht für Kühlung geeignet.
Technische Daten:
Max. Betriebstemperaturen
Max. Betriebsdruck
010416
85 °C
10 bar
– Technische Änderungen vorbehalten –
205
Projekt:
Datum:
Sicherheitspakete Sekundär
010416
– Technische Änderungen vorbehalten –
206
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
EP (€)
GP (€)
NOVELAN
SPS25
Zubehör Sicherheitspaket Sekundär 25
150895VS01
Gerätebeschreibung:
Sicherheitspaket Sekundar 25 bestehend aus Ausdehnungsgefäß 25 Liter mit
Wandhalterung (Spannband), Kappenventil und Sicherheitsbaugruppe (Sicherheitsventil, Manometer, autom. Entlüfter).
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
SPS35
Zubehör Sicherheitspaket Sekundär 35
150896VS01
Gerätebeschreibung:
Sicherheitspaket Sekundar 35 bestehend aus Ausdehnungsgefäß 35 Liter mit
Wandhalterung, Kappenventil und Sicherheitsbaugruppe (Sicherheitsventil, Manometer, autom. Entlüfter).
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
SPS50
Zubehör Sicherheitspaket Sekundär 50
150896VS01
Gerätebeschreibung:
Sicherheitspaket Sekundar 50 bestehend aus Ausdehnungsgefäß 50 Liter mit
Wandhalterung, Kappenventil und Sicherheitsbaugruppe (Sicherheitsventil, Manometer, autom. Entlüfter).
010416
– Technische Änderungen vorbehalten –
207
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
EP (€)
GP (€)
NOVELAN
SPS80
Zubehör Sicherheitspaket Sekundär 80
150898VS01
Gerätebeschreibung:
Sicherheitspaket Sekundar 80 bestehend aus Ausdehnungsgefäß 80 Liter mit
Wandhalterung (Spannband), Kappenventil und Sicherheitsbaugruppe (Sicherheitsventil, Manometer, autom. Entlüfter).
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
SPS100
Zubehör Sicherheitspaket Sekundär 100
150899VS01
Gerätebeschreibung:
Sicherheitspaket Sekundar 100 bestehend aus Ausdehnungsgefäß 100 Liter mit
Wandhalterung, Kappenventil und Sicherheitsbaugruppe (Sicherheitsventil, Manometer, autom. Entlüfter).
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
SPS140
Zubehör Sicherheitspaket Sekundär 140
150900VS01
Gerätebeschreibung:
Sicherheitspaket Sekundar 140 bestehend aus Ausdehnungsgefäß 140 Liter mit
Wandhalterung, Kappenventil und Sicherheitsbaugruppe (Sicherheitsventil, Manometer, autom. Entlüfter).
010416
– Technische Änderungen vorbehalten –
208
Projekt:
Datum:
Pumpenbaugruppen Wärmepumpe
010416
– Technische Änderungen vorbehalten –
209
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
EP (€)
GP (€)
NOVELAN
PWP2
Zubehör Pumpenbaugruppe DN25
15090901
Gerätebeschreibung:
Pumpenbaugruppe DN 25, bis 1700 l/h Volumenstrom, für die Wärmepumpe (Ladeseite) mit Absperrungen, Schwerkraftbremse und Isolierschalen, Einsatz: Sole 10
kW, Luft 8 kW.
Nicht für Kühlung geeignet
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
PWP3
Zubehör Pumpenbaugruppe DN25
15091001
Gerätebeschreibung:
Pumpenbaugruppe DN 25, bis 3000 l/h Volumenstrom, für die Wärmepumpe (Ladeseite) mit Absperrungen, Schwerkraftbremse und Isolierschalen, Einsatz: Sole
17kW, Luft 14kW.
Nicht für Kühlung geeignet
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
PWP4
Zubehör Pumpenbaugruppe DN32
15091101
Gerätebeschreibung:
Pumpenbaugruppe DN 32, bis 6000 l/h Volumenstrom, für die Wärmepumpe (Ladeseite) mit Absperrungen, Schwerkraftbremse und Isolierschalen, Einsatz: Sole
30kW, Luft 31kW.
Nicht für Kühlung geeignet
010416
– Technische Änderungen vorbehalten –
210
Projekt:
Datum:
Elektroheizstäbe
010416
– Technische Änderungen vorbehalten –
211
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Zubehör Elektroheizstab 4,5 kW
15038201
Gerätebeschreibung:
Elektrisch isolierter 4,5 kW Tauchheizkörper geeignet für Pufferspeicher und teilw. Brauchwasserspeicher:
SWWS 404
WWS 507
SWWS 506
SWWS 806
SWWS 1008
Unterstell-Pufferspeicher 140 Liter
Trennpufferspeicher 200 Liter
Trennpufferspeicher 200 Liter dampfdiffussionsdicht
Trennpufferspeicher 500 Liter
Trennpufferspeicher 500 Liter dampfdiffussionsdicht
Trennpufferspeicher 800 Liter
Trennpufferspeicher 1500 Liter
Trennpufferspeicher 2000 Liter
Solar-Trennpufferspeicher 800 Liter
Multifunktions-Trinkwarmwasserspeicher 600 Liter
Multifunktions-Trinkwarmwasserspeicher 800 Liter
Multifunktions-Trinkwarmwasserspeicher 1000 Liter
Elektro-Heizwasserdurchlauferhitzer
Technische Daten:
Eintauchtiefe
Gewicht
Anschlussspannung
Leistungsaufnahme
Unbeheizte Länge ab Dichtfläche
ca. 450 mm
ca. 1,05 kg
3~/PE/400V/50Hz
4,5 kW
100 mm
Temperaturregler einstellbar von +15° C bis +80° C,
Sicherheits-Temperaturbegrenzer fest eingestellt auf +95° C,
mit Frostschutz,
Schutzart IP 44, mit Kunststoffabdeckklappe.
010416
– Technische Änderungen vorbehalten –
212
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Zubehör Elektroheizstab 4,5 kW mit
Flanschplatte
15038301
Gerätebeschreibung:
Elektrisch isolierter 4,5 kW Tauchheizkörper mit Flanschplatte geeignet für Trinkwarmwasserspeicher:
WWS 202
WWS 303
WWS 303.1
SWWS 404
WWS 405
WWS 507
SWWS 506
Technische Daten:
Eintauchtiefe
Anschlussspannung
Leistungsaufnahme
Unbeheizte Länge ab Dichtfläche
ca. 450 mm
3~/PE/400V/50Hz
4,5 kW
100 mm
Temperaturregler einstellbar von +15° C bis +80° C,
Sicherheitstemperaturbegrenzer fest eingestellt auf +95° C,
mit Frostschutz,
Schutzart IP 44, mit Kunststoffabdeckklappe.
010416
– Technische Änderungen vorbehalten –
213
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Zubehör Elektroheizstab 6,0 kW
15008401
Gerätebeschreibung:
6,0 kW Tauchheizkörper geeignet für Pufferspeicher:
Unterstell-Pufferspeicher 140 Liter
Trennpufferspeicher 200 Liter
Trennpufferspeicher 200 Liter dampfdiffussionsdicht
Trennpufferspeicher 500 Liter
Trennpufferspeicher 500 Liter dampfdiffussionsdicht
Trennpufferspeicher 800 Liter
Trennpufferspeicher 1500 Liter
Trennpufferspeicher 2000 Liter
Solar-Trennpufferspeicher 800 Liter
Multifunktions-Trinkwarmwasserspeicher 600 Liter
Multifunktions-Trinkwarmwasserspeicher 800 Liter
Multifunktions-Trinkwarmwasserspeicher 1000 Liter
Elektro-Heizwasserdurchlauferhitzer
Technische Daten:
Eintauchtiefe
Gewicht
Anschlussspannung
Leistungsaufnahme
Unbeheizte Länge ab Dichtfläche
ca. 500 mm
ca. 1,25 kg
3~/PE/400V/50Hz
6,0 kW
100 mm
Temperaturregler einstellbar von +15° C bis +80° C,
Sicherheitstemperaturbegrenzer fest eingestellt auf +95° C,
mit Frostschutz,
Schutzart IP 44, mit Kunststoffabdeckklappe.
010416
– Technische Änderungen vorbehalten –
214
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Zubehör Elektroheizstab 7,5 kW
15008801
Gerätebeschreibung:
7,5 kW Tauchheizkörper geeignet für Pufferspeicher:
Unterstell-Pufferspeicher 140 Liter
Trennpufferspeicher 500 Liter
Trennpufferspeicher 500 Liter dampfdiffussionsdicht
Trennpufferspeicher 800 Liter
Solar-Trennpufferspeicher 800 Liter
Trennpufferspeicher 1500 Liter
Trennpufferspeicher 2000 Liter
Multifunktions-Trinkwarmwasserspeicher 600 Liter
Multifunktions-Trinkwarmwasserspeicher 800 Liter
Multifunktions-Trinkwarmwasserspeicher 1000 Liter
Elektro-Heizwasserdurchlauferhitzer
Technische Daten:
Eintauchtiefe
Gewicht
Anschlussspannung
Leistungsaufnahme
Unbeheizte Länge ab Dichtfläche
ca. 600 mm
ca. 1,66 kg
3~/PE/400V/50Hz
7,5 kW
100 mm
Temperaturregler einstellbar von +15° C bis +80° C,
Sicherheitstemperaturbegrenzer fest eingestellt auf +95° C,
mit Frostschutz,
Schutzart IP 44, mit Kunststoffabdeckklappe.
010416
– Technische Änderungen vorbehalten –
215
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Zubehör Elektroheizstab 9,0 kW
15008501
Gerätebeschreibung:
9,0 kW Tauchheizkörper geeignet für Pufferspeicher:
Unterstell-Pufferspeicher 140 Liter
Trennpufferspeicher 800 Liter
Solar-Trennpufferspeicher 800 Liter
Trennpufferspeicher 1500 Liter
Trennpufferspeicher 2000 Liter
Multifunktions-Trinkwarmwasserspeicher 600 Liter
Multifunktions-Trinkwarmwasserspeicher 800 Liter
Multifunktions-Trinkwarmwasserspeicher 1000 Liter
Elektro-Heizwasserdurchlauferhitzer
Technische Daten:
Eintauchtiefe
Gewicht
Anschlussspannung
Leistungsaufnahme
Unbeheizte Länge ab Dichfläche
ca. 700 mm
ca. 1,60 kg
3~/PE/400V/50Hz
9,0 kW
100 mm
Temperaturregler einstellbar von +15° C bis +80° C,
Sicherheitstemperaturbegrenzer fest eingestellt auf +95° C,
mit Frostschutz,
Schutzart IP 44, mit Kunststoffabdeckklappe.
010416
– Technische Änderungen vorbehalten –
216
Projekt:
Datum:
Zubehör LAD
010416
– Technische Änderungen vorbehalten –
217
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Energieeffizienzklasse:
Menge
EP (€)
GP (€)
NOVELAN WWS 202
Zubehör Trinkwarmwasserspeicher 200 Liter
15069801
B
Gerätebeschreibung:
Trinkwarmwasserspeicher mit speziell auf Wärmepumpen ausgelegtem Glattrohrwärmetauscher, für Wärmepumpen bis maximal 10 kW.
Der auf drei verstellbaren Standfüssen stehende Trinkwarmwasserspeicher ist
nach DIN 4753 emailliert, mit einer Korrosionsschutzanode, Reinigungsflansch und
einem Fühler für den Wärmepumpenregler ausgestattet. Der Glattrohrwärmetauscher mit grosser Übertragungsfläche gewährleistet geringen Druckverlust bei hoher Übertragungsleistung.
Der Speicher ist mit direkt aufgeschäumten 50 mm PU-Hartschaum (FCKW-frei)
isoliert und mit einem Aussenmantel aus kaschierter PVC-Folie versehen.
Technische Daten:
Durchmesser mit Isolierung
Höhe
Nettogewicht
Nenninhalt nach DIN 4753
maximale zulässige Speichertemperatur
zulässiger Betriebsüberdruck
Wärmetauscherfläche
Max. Übertragungsleistung im Wärmepumpenbetrieb
Druckverlust Wärmetauscher bei 2,0 m³/h
Anschlüsse für Heizungsvor- und Rücklauf
Anschluss für Trinkwarmwasser
Anschluss für Kaltwasser
Anschluss für Zirkulation
Reinigungsflansch
Tauchhülse mit Fühler
010416
600 mm
1260 mm
87 kg
184 l
95 °C
10 bar
2,3 m²
10 kW
63 mbar
2 x R 1" AG
1 x R 1" AG
1 x R 1" AG
1 x 3⁄4" AG
DN 110
1 x Durchm. (innen) 7 mm
– Technische Änderungen vorbehalten –
218
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Menge
EP (€)
GP (€)
NOVELAN WPS 61
Zubehör Wandhängender Reihenpufferspeicher
15085501
Artikel-Nr.:
Energieeffizienzklasse:
B
Gerätebeschreibung:
Wandhängender Pufferspeicher zur Reiheneinbindung für monovalente und monoenergetische Wärmepumenanlagen
Der Stahlbehälter ist mit direkt aufgeschäumten 50mm PU-Hartschaum isoliert.
Nicht für reversible Variante geeignet.
Technische Daten:
Nenninhalt
Maße (Durchmesser x H)
Nettogewicht
maximale Speichertemperatur
zulässiger Betriebsüberdruck
Heizwasseranschluss
Farbe weiß
010416
60 Liter
450 x 810 mm
24 kg
95 °C
6 bar
2 x R 1 1/2" AG
RAL 9016
– Technische Änderungen vorbehalten –
219
Projekt:
Datum:
Pos.Nr.
Artikel
Menge
EP (€)
GP (€)
NOVELAN Zubehör IPW1“
15070701
Typ / Kurzbezeichnung:
Artikel-Nr.:
Gerätebeschreibung:
Installationspaket zur Herstellung der Verbindung zwischen bauseitiger hydraulischer Verbindungsleitung und Verflüssiger, bestehend aus:
2 isolierte Edelstahlwellrohre beidseitig mit 1“ Überwurfmutter, 4 Flachdichtungen,
Montageanleitung
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Zubehör
15071001
ÜVD ¾“
Gerätebeschreibung
Für die hydraulische Einbindung eines Reihenspeichers ist dieses Überströmventil
funktionsnotwendig.
Bestehend aus: 1x Überströmventil mit 1x Rp3/4“ Innengewinde; plus 1x 3/4“ Flachdichtung, 1x Einlegteil R3/4“ mit Überwurfmutter, Betriebsanleitung
Geeignet für LAD 5 bis LAD 9.
010416
– Technische Änderungen vorbehalten –
220
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Zubehör
15070101
Menge
EP (€)
GP (€)
Wandkonsole
Gerätebeschreibung:
Konsole für die Wandbefestigung. Einsetzbar für LAD 5 bis LAD 9 sowie für
LAD 5RX und LAD 7RX.
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Zubehör
15075001
VWKS Wandkonsole
Gerätebeschreibung:
Verkleidung für vertikale Anbindeleitung bei Wandmontage mit WKS. Der Bodenabstand des Gerätes beträgt ca. 300mm. Nicht kombinierbar mit WDF
Einsetzbar für LAD 5 bis LAD 9 sowie für LAD 5RX und LAD 7RX.
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Zubehör
15086301
Bodenkonsole
Gerätebeschreibung:
Konsole für die Bodenbefestigung. Einsetzbar für LAD 5 bis LAD 9 sowie für
LAD 5RX und LAD 7RX.
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Zubehör
15075101
VBKS Wandkonsole
Gerätebeschreibung:
Verkleidung für vertikale Anbindeleitung bei Bodenmontage mit BKS. Der Bodenabstand des Gerätes beträgt ca. 300mm. Nicht kombinierbar mit WDF
Einsetzbar für LAD 5 bis LAD 9 sowie für LAD 5RX und LAD 7RX.
010416
– Technische Änderungen vorbehalten –
221
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Zubehör
15070601
Menge
EP (€)
GP (€)
VLS 25
Artikelbeschreibung:
28m Bus Kabel, 25m Kabelschutzrohr inkl. Zugdraht, Verbindungsstecker
für die beiden Lastleitungen und einen Verbindungsstecker für die
Busleitung, Montageanleitung
Funktion:
„Verlängerung“ der 5m Verbindungsleitungen geräteseitig.
Bitte beachten, dass beim Einsatz des VLS 25 die 5m
Verbindungsleitung, die sich bei Auslieferungszustand am Gerät befinden,
im Gerät gekürzt werden müssen und somit nicht den 28m zuaddiert werden können (Länge ca. 27m ab Unterkante Gerät, Lastleitungen für
Verlängerung sind bauseitig zu stellen).
Typ / Kurzbezeichnung:
rung
Artikel-Nr.:
NOVELAN Zubehör
WDF Wanddurchfüh-
15070001
Gerätebeschreibung:
Wanddurchführung für LAD Serie, bestehend aus Leerrohr DN 125, Dämmung,
Schwingungsentkopplung und 2 Kupfer Heizungsrohre 28mm Durchmesser, HT
Rohr für mögliche Kondensatableitung ins Gebäude, Verkleidungselement mit Befestigungsmaterial für Anschluss an Aussengerät.
010416
– Technische Änderungen vorbehalten –
222
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
15075201
Menge
EP (€)
GP (€)
HVLD 32/3
Gerätebeschreibung:
Fernheizungsrohr für Luft/Wasser-Aussenaufstellung Dual (LAD).
Hydraulische Verbindungsleitung in Doppelrohrausführung DN 32 x 3,5 (DN25) mit
25mm Isolierung, 2x Kunststoffwellrohr ID14 und ID23,3 für Elektroleitungen, inkl
Übergangsverschraubungen 1“.
Technische Daten:
Länge
Typ / Kurzbezeichnung:
Artikel-Nr.:
3m
NOVELAN
15075301
HVLD 32/8
Gerätebeschreibung:
Fernheizungsrohr für Luft/Wasser-Aussenaufstellung Dual (LAD).
Hydraulische Verbindungsleitung in Doppelrohrausführung DN 32 x 3,5 (DN25) mit
25mm Isolierung, 2x Kunststoffwellrohr ID14 und ID23,3 für Elektroleitungen, inkl
Übergangsverschraubungen 1“.
Technische Daten:
Länge
Typ / Kurzbezeichnung:
Artikel-Nr.:
8m
NOVELAN
15075401
HVLD 32/14
Gerätebeschreibung:
Fernheizungsrohr für Luft/Wasser-Aussenaufstellung Dual (LAD).
Hydraulische Verbindungsleitung in Doppelrohrausführung DN 32 x 3,5 (DN25) mit
25mm Isolierung, 2x Kunststoffwellrohr ID14 und ID23,3 für Elektroleitungen, inkl
Übergangsverschraubungen 1“.
Technische Daten:
Länge
010416
14 m
– Technische Änderungen vorbehalten –
223
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
15075501
Menge
EP (€)
GP (€)
HVLD 32/20
Gerätebeschreibung:
Fernheizungsrohr für Luft/Wasser-Aussenaufstellung Dual (LAD).
Hydraulische Verbindungsleitung in Doppelrohrausführung DN 32 x 3,5 (DN25) mit
25mm Isolierung, 2x Kunststoffwellrohr ID14 und ID23,3 für Elektroleitungen, inkl
Übergangsverschraubungen 1“.
Technische Daten:
Länge
Typ / Kurzbezeichnung:
Artikel-Nr.:
20m
NOVELAN
15075601
EDH 32/160
Gerätebeschreibung:
Endmanschette für KG-Rohr DN160. Gummimanschette zur Abdichtung der einzelnen Leitungen des HVLD zum KG-Hüllrohr.
010416
– Technische Änderungen vorbehalten –
224
Projekt:
Datum:
Installationspakete / Schwingunsentkoppelung
010416
– Technische Änderungen vorbehalten –
225
Projekt:
Datum:
Pos.Nr.
Typ / Kurzbezeichnung:
paket 1"
Artikel-Nr.:
Artikel
NOVELAN Zubehör
lang
15001801
Menge EP (€)
GP (€)
Zubehör Installations-
Gerätebeschreibung:
Installationspaket 1", flexible Verbindung zur Schwingungsentkoppelung, bestehend aus ca. 5m druckfestem Heizungsschlauch, 2 Schlauchtüllen 6⁄4",
2 Schlauchtüllen 1" und 4 Schlauchschellen
Technische Daten:
Länge Heizungsschlauch
Durchmesser Heizungsschlauch
Nettogewicht
Schlauchtüllen Kompaktverteilerseite
Schlauchtüllen Wärmepumpenseite
Schlauchschellen
Max Heizwasserdurchfluss
010416
4m
1"
ca. 5 kg
2 x 6⁄4" IG
2 x 1" IG
4 x 1"
1,6 m3/h
– Technische Änderungen vorbehalten –
226
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Zubehör
Zubehör Installationspaket 5⁄4" lang
15006601
Gerätebeschreibung:
Installationspaket 5⁄4", flexible Verbindung zur Schwingungsentkoppelung bestehend aus 5 m druckfestem Heizungsschlauch, Schlauchtüllen, Reduzierstück und
Schlauchschellen
Technische Daten:
Länge Heizungsschlauch
Durchmesser Heizungsschlauch
Nettogewicht
Schlauchtüllen Kompaktverteilerseite
Schlauchtüllen Wärmepumpenseite
Schlauchschellen
Max Heizwasserdurchfluss
010416
ca. 5 m
5⁄ "
4
ca. 7 kg
2 x 6⁄4" AG
2 x 5⁄4" IG
4 x 5⁄ 4"
3,0 m3/h
– Technische Änderungen vorbehalten –
227
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN
Zubehör Installationspaket 1"
15009901
Gerätebeschreibung:
Installationspaket zur schwingungstechnischen Entkopplung der Wärmepumpe,
bestehend aus:
2 x 1"-verzinkte Flexschläuche für die Heizungsseite, ohne Isolierung.
Länge der Flexschläuche je 1000 mm.
Die Schläuche sind mit einem geraden Aussengewinde (R 1“) und einer 90°gekröpften Überwurfverschraubung (flachdichtend) versehen.
Typ / Kurzbezeichnung:
NOVELAN
Artikel-Nr.:
Zubehör Installationspaket 5⁄4"
15015401
Gerätebeschreibung:
Installationspaket zur schwingungstechnischen Entkopplung der Wärmepumpe,
bestehend aus:
2 x 5⁄4"-verzinkte Flexschläuche für die Heizungsseite, ohne Isolierung.
Länge der Flexschläuche je 1000 mm.
Die Schläuche sind mit einem geraden Aussengewinde (R 5⁄4")und einer 90°gekröpften Überwurfverschraubung (flachdichtend) versehen.
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
Zubehör Installationspaket 6⁄4"
15039001
Gerätebeschreibung:
Installationspaket zur schwingungstechnischen Entkopplung der Wärmepumpe,
bestehend aus:
2 x 6⁄4"- verzinkte Flexschläuche für die Heizungsseite, ohne Isolierung.
Länge der Flexschläuche je 1000 mm.
Die Schläuche sind mit einem geraden Aussengewinde (R 6⁄4")und einer 90°gekröpften Überwurfverschraubung (flachdichtend) versehen.
010416
– Technische Änderungen vorbehalten –
228
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN
Zubehör Installationspaket 1" kurz
15019601
Gerätebeschreibung:
Installationspaket zur schwingungstechnischen Entkopplung der aussenaufgestellten Wärmepumpe, bestehend aus:
2 x 1" 0,5 m langer druckfester Heizungsschlauch, 4 Schlauchtüllen (R 1“ IG) und 4
Schlauchschellen für die Heizungsseite, ohne Isolierung.
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
Zubehör Installationspaket 5⁄4" kurz
15019701
Gerätebeschreibung:
Installationspaket zur schwingungstechnischen Entkopplung der aussenaufgestellten Wärmepumpe, bestehend aus:
2 x 5⁄4" 0,5 m langer druckfester Heizungsschlauch, 4 Schlauchtüllen (R 5⁄4“ IG) und
4 Schlauchschellen für die Heizungsseite, ohne Isolierung.
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
Zubehör Installationspaket 6⁄4" kurz
15024501
Gerätebeschreibung:
Installationspaket zur schwingungstechnischen Entkopplung der aussenaufgestellten Wärmepumpe, bestehend aus:
2 x 6⁄4" 0,5 m langer druckfester Heizungsschlauch, 4 Schlauchtüllen (R 6⁄4“ IG) und
4 Schlauchschellen für die Heizungsseite, ohne Isolierung.
010416
– Technische Änderungen vorbehalten –
229
Projekt:
Datum:
Wärmemengenerfassung / Effizienzpakete
010416
– Technische Änderungen vorbehalten –
230
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN
Wärmemengenerfassung 1"
15034301
Gerätebeschreibung:
Wärmemengenerfassung entsprechend EEWärmeG. Volumenstrommesseinrichtung mit Montagezubehör inklusive Erweiterungsplatine WPR-Net COM
Bis max. 4 m³/h
In Verbindung mit Multifunktions-Trinkwarmwasserspeicher einsetzbar für:
LA 7.1 bis LA 12.1, LA 10.1 bis LA12.1
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
Wärmemengenerfassung 5⁄4"
15034401
Gerätebeschreibung:
Wärmemengenerfassung entsprechend EEWärmeG. Volumenstrommesseinrichtung mit Montagezubehör inklusive Erweiterungsplatine WPR-Net COM
Bis max. 8 m³/h
In Verbindung mit Multifunktions-Trinkwarmwasserspeicher einsetzbar für:
LA 14 bis LA 31, LI 14 bis LI 31.
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
Wärmemengenerfassung 2"
15034501
Gerätebeschreibung:
Wärmemengenerfassung entsprechend EEWärmeG. Volumenstrommesseinrichtung mit Montagezubehör inklusive Erweiterungsplatine WPR-Net COM und 2 Reduzierstücke 5⁄4“ x 2“
Bis max. 24 m³/h
Einsetzbar für:
SIP 37.1, SIP 45.1, SWP 58.1, SWP 69.1,
SIP 29.1H, SIP 56.1H
010416
– Technische Änderungen vorbehalten –
231
Projekt:
Datum:
Umschaltventile
010416
– Technische Änderungen vorbehalten –
232
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe
Umschaltventil 1"
15014001
Gerätebeschreibung:
Umschaltventil vom Heizbetrieb auf Trinkwarmwasserbereitung.
Motor-Zonenventil, 3-Wege-Ausführung
Geeignet für
LAD 5, LAD7, LAD 5RX, LAD 7RX;
SIC 6.2H3 bis SIC 14.2H3, SIC 6.2K3 bis 14.2K3
WIC 10HXE und WIC 13HXE
LIC 6E bis LIC 10E in Verbindung mit Multifunktions-Trinkwarmwasserspeicher für
Trinkwarmwasser
010416
– Technische Änderungen vorbehalten –
233
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe
Umschaltventil 5⁄4"
15023101
Gerätebeschreibung:
Umschaltventil vom Heizbetrieb auf Trinkwarmwasserbereitung.
Motor-Zonenventil, 3-Wege-Ausführung
Geeignet für
SIC 17.2H3 und SIC 23E, SIC 17.2K3 und SIC 230KE
WIC 16HXE bis WIC 22HXE
LIC 12E in Verbindung mit Multifunktions-Trinkwarmwasserspeicher für Trinkwarmwasser
sowie für SIP 29.1H, SIP 37.1 (jeweils als Einzel-Anlage)
010416
– Technische Änderungen vorbehalten –
234
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe
Umschaltventil 6⁄4"
15023201
Gerätebeschreibung:
Umschaltventil vom Heizbetrieb auf Trinkwarmwasserbereitung.
Motor-Zonenventil, 3-Wege-Ausführung
Geeignet für
SIC 33E und SIC 33KE
WIC 28XE und WIC 44XE
sowie für
SIP 45.1, SIP 58.1, SIP 69.1; SIP 56.1H (jeweils als Einzel-Anlage)
010416
– Technische Änderungen vorbehalten –
235
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
15074401
Menge
EP (€)
GP (€)
USV 50
Gerätebeschreibung:
Umschaltventil vom Heizbetrieb auf aktiven Kühlbetrieb in Verbindung mit WTK.
Geeignet für SIP 29.1H
010416
– Technische Änderungen vorbehalten –
236
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
15074501
Menge
EP (€)
GP (€)
USV 65
Gerätebeschreibung:
Umschaltventil vom Heizbetrieb auf aktiven oder passiven Kühlbetrieb in Verbindung mit WTK.
Geeignet für SIP 37.1, SIP 45.1, SIP 56.1H, SIP 58.1, SIP 70H
010416
– Technische Änderungen vorbehalten –
237
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
15074601
Menge
EP (€)
GP (€)
USV 80
Gerätebeschreibung:
Umschaltventil vom Heizbetrieb auf aktiven oder passiven Kühlbetrieb in Verbindung mit WTK.
Geeignet für SIP 85H, SIP 100H, SIP 110, SIP 125
010416
– Technische Änderungen vorbehalten –
238
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
15074701
Menge
EP (€)
GP (€)
USV 100
Gerätebeschreibung:
Umschaltventil vom Heizbetrieb auf aktiven oder passiven Kühlbetrieb in Verbindung mit WTK.
Geeignet für SIP 160
010416
– Technische Änderungen vorbehalten –
239
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
15074801
Menge
EP (€)
GP (€)
USV 125
Gerätebeschreibung:
Umschaltventil vom Heizbetrieb auf aktiven oder passiven Kühlbetrieb in Verbindung mit WTK.
Geeignet für 2 x SIP 160
010416
– Technische Änderungen vorbehalten –
240
Projekt:
Datum:
Trinkwarmwasserspeicher, Trinkwarmwasser-Wärmepumpe,
mit Zubehör Compact Station / Multifunktionsspeicher, Trinkwasserstation
010416
– Technische Änderungen vorbehalten –
241
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Energieeffizienzklasse:
Menge
EP (€)
GP (€)
NOVELAN WWS 303
Zubehör Trinkwarmwasserspeicher 300 Liter
15007701
C
Gerätebeschreibung:
Trinkwarmwasserspeicher mit speziell auf Wärmepumpen ausgelegtem Glattrohrwärmetauscher, für Wärmepumpen bis maximal 15 kW.
Der auf drei verstellbaren Standfüssen stehende Trinkwarmwasserspeicher ist
nach DIN 4753 emailliert, mit einer Korrosionsschutzanode, Reinigungsflansch und
einem Fühler für den Wärmepumpenregler ausgestattet. Der doppelt gewickelte
Glattrohrwärmetauscher mit grosser Übertragungsfläche gewährleistet geringen
Druckverlust bei hoher Übertragungsleistung.
Der Speicher ist mit direkt aufgeschäumten 50 mm PU-Hartschaum isoliert und mit
einem Aussenmantel aus kaschierter PVC-Folie versehen.
Technische Daten:
Durchmesser mit Isolierung
Höhe
Nettogewicht
Nenninhalt nach DIN 4753
maximale zulässige Speichertemperatur
zulässiger Betriebsüberdruck
Wärmetauscherfläche
Max. Übertragungsleistung im Wärmepumpenbetrieb
Druckverlust Wärmetauscher bei 2,0 m³/h
Anschlüsse für Heizungsvor- und Rücklauf
Anschluss für Trinkwarmwasser
Anschluss für Kaltwasser / Entleerung
Anschluss für Zirkulation
Reinigungsflansch
Tauchhülse mit Fühler
010416
700 mm
1330 mm
135 kg
276 l
95 °C
10 bar
3,5 m²
15 kW
30 mbar
2 x R 5⁄4" IG
1 x R 5⁄4" AG
1 x R 5⁄4" AG
1 x 3⁄4" IG
DN 110
1 x Durchm. (innen) 7 mm
– Technische Änderungen vorbehalten –
242
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Energieeffizienzklasse:
Menge
EP (€)
GP (€)
NOVELAN
WWS 303.1
Zubehör Trinkwarmwasserspeicher 300 Liter
15091901
A
Gerätebeschreibung:
Trinkwarmwasserspeicher mit speziell auf Wärmepumpen ausgelegtem Glattrohrwärmetauscher, für Wärmepumpen bis maximal 15 kW.
Der auf drei verstellbaren Standfüssen stehende Trinkwarmwasserspeicher ist nach DIN 4753
emailliert, mit einer Korrosionsschutzanode, Reinigungsflansch und einem Fühler für den
Wärmepumpenregler ausgestattet. Der doppelt gewickelte Glattrohrwärmetauscher mit grosser Übertragungsfläche gewährleistet geringen Druckverlust bei hoher Übertragungsleistung.
Der Speicher ist hochwertig isoliert und mit einem Aussenmantel aus kaschierter PVC-Folie
versehen.
Technische Daten:
Durchmesser mit Isolierung
Höhe
Nettogewicht
Nenninhalt nach DIN 4753
maximale zulässige Speichertemperatur
zulässiger Betriebsüberdruck
Wärmetauscherfläche
Max. Übertragungsleistung im Wärmepumpenbetrieb
Druckverlust Wärmetauscher bei 2,0 m³/h
Anschlüsse für Heizungsvor- und Rücklauf
Anschluss für Trinkwarmwasser
Anschluss für Kaltwasser / Entleerung
Anschluss für Zirkulation
Reinigungsflansch
Tauchhülse mit Fühler
010416
700 mm
1330 mm
135 kg
276 l
95 °C
10 bar
3,5 m²
15 kW
30 mbar
2 x R 5⁄4" IG
1 x R 5⁄4" AG
1 x R 5⁄4" AG
1 x 3⁄4" IG
DN 110
1 x Durchm. (innen) 7 mm
– Technische Änderungen vorbehalten –
243
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Energieeffizienzklasse:
GP (€)
NOVELAN WWS 405
Zubehör Trinkwarmwasserspeicher 400 Liter
15007801
C
Gerätebeschreibung:
Trinkwarmwasserspeicher mit speziell auf Wärmepumpen ausgelegtem Glattrohrwärmetauscher, für Wärmepumpen bis maximal 20 kW.
Der auf drei verstellbaren Standfüssen stehende Trinkwarmwasserspeicher ist
nach DIN 4753 emailliert, mit einer Korrosionsschutzanode, Reinigungsflansch und
einem Fühler für den Wärmepumpenregler ausgestattet. Der doppelt gewickelte
Glattrohrwärmetauscher mit grosser Übertragungsfläche gewährleistet geringen
Druckverlust bei hoher Übertragungsleistung.
Der Speicher ist mit direkt aufgeschäumten 50 mm PU-Hartschaum isoliert und mit
einem Aussenmantel aus kaschierter PVC-Folie versehen.
Technische Daten:
Durchmesser mit Isolierung
Höhe
Nettogewicht
Nenninhalt nach DIN 4753
maximale zulässige Speichertemperatur
zulässiger Betriebsüberdruck
Wärmetauscherfläche
Max-Übertragungsleistung im Wärmepumpenbetrieb
Druckverlust Wärmetauscher bei 2,5 m³/h
Anschlüsse für Heizungsvor- und Rücklauf
Anschluss für Trinkwarmwasser
Anschluss für Kaltwasser / Entleerung
Anschluss für Zirkulation
Reinigungsflansch
Tauchhülse mit Fühler
010416
700 mm
1620 mm
170 kg
344 l
95 °C
10 bar
5,0 m²
20 kW
60 mbar
2 x R 5⁄4" IG
1 x R 5⁄4" AG
1 x R 5⁄4" AG
1 x 3⁄4" IG
DN 110
1 x Durchm. (innen) 7 mm
– Technische Änderungen vorbehalten –
244
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Energieeffizienzklasse:
GP (€)
NOVELAN WWS 507
Zubehör Trinkwarmwasserspeicher 500 Liter
15025001
C
Gerätebeschreibung:
Trinkwarmwasserspeicher mit speziell auf Wärmepumpen ausgelegtem Glattrohrwärmetauscher, für Wärmepumpen bis maximal 28 kW.
Der auf drei verstellbaren Standfüssen stehende Trinkwarmwasserspeicher ist
nach DIN 4753 emailliert, mit einer Korrosionsschutzanode, Reinigungsflansch und
einem Fühler für den Wärmepumpenregler ausgestattet. Zur Einbringung eines
Elektroheizelements ist im oberen Drittel eine 6⁄4" Muffe integriert, die ein kontrolliertes Nachheizen am Trinkwarmwasseraustritt ermöglicht.
(Achtung! Wasserqualität prüfen bezüglich Verkalkungsgefahr!)
Der doppelt gewickelte Glattrohrwärmetauscher mit grosser Übertragungsfläche
gewährleistet geringen Druckverlust bei hoher Übertragungsleistung.
Der Speicher ist mit direkt aufgeschäumten 50 mm PU-Hartschaum isoliert und mit
einem Aussenmantel aus kaschierter PVC-Folie versehen.
Technische Daten:
Durchmesser mit Isolierung
Höhe
Kippmass
Nettogewicht
Nenninhalt nach DIN 4753
maximale zulässige Speichertemperatur
zulässiger Betriebsüberdruck
Wärmetauscherfläche
Max-Übertragungsleistung im Wärmepumpenbetrieb
Anschlüsse für Heizungsvor- und Rücklauf
Anschluss für Trinkwarmwasser
Anschluss für Kaltwasser / Entleerung
Anschluss für Zirkulation
Reinigungsflansch
Tauchhülse mit Fühler
Anschluss für Elektroheizelement 4,5 kW
010416
700 mm
1956 mm
2100 mm
218 kg
419 l
95 °C
10 bar
7,0 m²
28 kW
2 x R 5⁄4" IG
1 x R 5⁄4" AG
1 x R 5⁄4" AG
1 x 3⁄4" IG
DN 110
1 x Durchm. (innen) 7 mm
1 x 6⁄4" IG
– Technische Änderungen vorbehalten –
245
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Energieeffizienzklasse:
GP (€)
NOVELAN SWWS 404
Zubehör Trinkwarmwasserspeicher 400 Liter
für Heizungswärmepumpen und
Sonnenkollektoren
15030001
C
Gerätebeschreibung:
Trinkwarmwasserspeicher für die kombinierte Trinkwarmwassererzeugung mit
Wärmepumpe und Solaranlage, mit speziell auf Wärmepumpen ausgelegtem Glattrohrwärmetauscher, für Wärmepumpen bis maximal 15 kW.
Der auf drei verstellbaren Standfüssen stehende Trinkwarmwasserspeicher ist
nach DIN 4753 emailliert, mit einer Korrosionsschutzanode, Reinigungsflansch und
einem Fühler für den Wärmepumpenregler ausgestattet. Die doppelt gewickelten
Glattrohrwärmetauscher mit grossen Übertragungsflächen gewährleisten geringen
Druckverlust bei hohen Übertragungsleistungen.
Der Speicher ist mit direkt aufgeschäumten 50 mm PU-Hartschaum isoliert und mit
einem Aussenmantel aus kaschierter PVC-Folie versehen.
Eine Muffe für einen E-Heizstab befindet sich oberhalb des unteren Wärmetauschers (Solartauscher).
Technische Daten:
Durchmesser mit Isolierung
Höhe
Nettogewicht
Nenninhalt nach DIN 4753
maximale zulässige Speichertemperatur
zulässiger Betriebsüberdruck
Wärmetauscherfläche oben (Wärmepumpe)
Max. Übertragungsleistung oben im Wärmepumpenbetrieb
Druckverlust Wärmetauscher oben bei 2,5 m³/h
Wärmetauscherfläche unten (Solaranlage)
Druckverlust Wärmetauscher unten bei 2,5 m³/h
Maximale Übertragungsleistung beider Tauscherflächen
(oben und unten) im Wärmepumpenbetrieb
Anschlüsse für Heizungsvor- und rücklauf
Anschlüsse für Solarvor- und rücklauf
Tauchhülse für Solarfühler
Anschluss für Trinkwarmwasser
Anschluss für Kaltwasser / Entleerung
Anschluss für Zirkulation
Tauchhülse mit Fühler
Muffe für Elektroheizstab
Reinigungsflansch
010416
700 mm
1630 mm
185 kg
344 l
95 °C
10 bar
3,5m²
15 kW
60 mbar
1,62m²
25 mbar
16 kW
2 x R 5⁄4" IG
2 x R 5⁄4" IG
Durchm. (innen) 14mm
1 x R 5⁄4" AG
1 x R 5⁄4" AG
1 x R 3⁄4" IG
Durchm. (innen) 7 mm
1 x R 6⁄4" IG
DN 110
– Technische Änderungen vorbehalten –
246
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Energieeffizienzklasse:
GP (€)
NOVELAN SWWS 506
Zubehör Trinkwarmwasserspeicher 500 Liter
für Heizungswärmepumpen und
Sonnenkollektoren
15008001
C
Gerätebeschreibung:
Trinkwarmwasserspeicher für die kombinierte Trinkwarmwassererzeugung mit
Wärmepumpe und Solaranlage, mit speziell auf Wärmepumpen ausgelegtem Glattrohrwärmetauscher, für Wärmepumpen bis maximal 18 kW.
Der auf drei verstellbaren Standfüssen stehende Trinkwarmwasserspeicher ist
nach DIN 4753 emailliert, mit einer Korrosionsschutzanode, Reinigungsflansch und
einem Fühler für den Wärmepumpenregler ausgestattet. Die doppelt gewickelten
Glattrohrwärmetauscher mit grossen Übertragungsflächen gewährleisten geringen
Druckverlust bei hohen Übertragungsleistungen.
Der Speicher ist mit direkt aufgeschäumten 50 mm PU-Hartschaum isoliert und mit
einem Aussenmantel aus kaschierter PVC-Folie versehen.
Eine Muffe für einen E-Heizstab befindet sich oberhalb des unteren Wärmetauschers (Solartauscher).
Technische Daten:
Durchmesser mit Isolierung
Höhe
Kippmass
Nettogewicht
Nenninhalt nach DIN 4753
maximale zulässige Speichertemperatur
zulässiger Betriebsüberdruck
Wärmetauscherfläche oben (Wärmepumpe)
Max. Übertragungsleistung oben im Wärmepumpenbetrieb
Druckverlust Wärmetauscher oben bei 2,5 m³/h
Wärmetauscherfläche unten (Solaranlage)
Druckverlust Wärmetauscher unten bei 2,5 m³/h
Maximale Übertragungsleistung beider Tauscherflächen
(oben und unten) im Wärmepumpenbetrieb
Anschlüsse für Heizungsvor- und rücklauf
Anschlüsse für Solarvor- und rücklauf
Tauchhülse für Solarfühler
Anschluss für Trinkwarmwasser
Anschluss für Kaltwasser / Entleerung
Anschluss für Zirkulation
Tauchhülse mit Fühler
Muffe für Elektroheizstab
Reinigungsflansch
010416
700 mm
1956 mm
2100 mm
210 kg
425 l
95 °C
10 bar
4,3m²
18 kW
60 mbar
1,85m²
25 mbar
25 kW
2 x R 5⁄4" IG
2 x R 5⁄4" IG
Durchm. (innen) 14mm
2 x R 5⁄4" AG
1 x R 5⁄4" AG
1 x R 3⁄4" IG
Durchm. (innen) 7 mm
1 x R 6⁄4" IG
DN 110
– Technische Änderungen vorbehalten –
247
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN SWWS 806
Zubehör Trinkwarmwasserspeicher 800 Liter
für Heizungswärmepumpen und
Sonnenkollektoren
15038801
Gerätebeschreibung:
Trinkwarmwasserspeicher für die kombinierte Trinkwarmwassererzeugung mit
Wärmepumpe und Solaranlage, mit speziell auf Wärmepumpen ausgelegtem Glattrohrwärmetauscher, für Wärmepumpen bis maximal 18 kW.
Der Trinkwarmwasserspeicher ist nach DIN 4753 emailliert, mit zwei Korrosionsschutzanoden, Reinigungsflansch und einem Fühler für den Wärmepumpenregler
ausgestattet. Die doppelt gewickelten Glattrohrwärmetauscher mit grossen Übertragungsflächen gewährleisten geringen Druckverlust bei hohen Übertragungsleistungen.
Der Speicher ist mit geschäumtem 90 mm PU-Hartschaum isoliert und mit einem
Aussenmantel aus kaschierter PVC-Folie versehen.
Technische Daten:
Durchmesser mit Isolierung
Höhe
Kippmass
Nettogewicht
Nenninhalt nach DIN 4753
maximale zulässige Speichertemperatur
zulässiger Betriebsüberdruck
Wärmetauscherfläche oben (Wärmepumpe)
Max. Übertragungsleistung oben im Wärmepumpenbetrieb
Druckverlust Wärmetauscher oben bei 2,5 m³/h
Wärmetauscherfläche unten (Solaranlage)
Druckverlust Wärmetauscher unten bei 2,5 m³/h
Maximale Übertragungsleistung beider Tauscherflächen
(oben und unten) im Wärmepumpenbetrieb
Anschlüsse für Heizungsvor- und rücklauf
Anschlüsse für Solarvor- und rücklauf
Anschluss für Tauchhülse Solarfühler
Anschluss für Trinkwarmwasser
Anschluss für Kaltwasser / Entleerung
Anschluss für Zirkulation
Anschluss für Thermometer
Anschluss für Entlüftung
Tauchhülse mit Fühler
Reinigungsflansch
010416
990 mm
1980 mm
2020 mm
300 kg
783 l
95 °C
6 bar
4,6 m²
18 kW
60 mbar
1,8 m²
25 mbar
25 kW
2 x R 5⁄4" IG
2 x R 5⁄4" IG
1 x R 1⁄2" IG
1 x R 2" IG
1 x R 2" IG
1 x R 1" IG
1 x R 1⁄2" IG
1 x R 5⁄4" IG
1 x R 1⁄2" IG
DN 110
– Technische Änderungen vorbehalten –
248
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN SWWS 1008
Zubehör Trinkwarmwasserspeicher 1000 Liter
für Heizungswärmepumpen und
Sonnenkollektoren
15038901
Gerätebeschreibung:
Trinkwarmwasserspeicher für die kombinierte Trinkwarmwassererzeugung mit
Wärmepumpe und Solaranlage, mit speziell auf Wärmepumpen ausgelegtem Glattrohrwärmetauscher, für Wärmepumpen bis maximal 21 kW.
Der Trinkwarmwasserspeicher ist nach DIN 4753 emailliert, mit zwei Korrosionsschutzanoden, Reinigungsflansch und einem Fühler für den Wärmepumpenregler
ausgestattet. Die doppelt gewickelten Glattrohrwärmetauscher mit grossen Übertragungsflächen gewährleisten geringen Druckverlust bei hohen Übertragungsleistungen.
Der Speicher ist mit geschäumtem 90 mm PU-Hartschaum isoliert und mit einem
Aussenmantel aus kaschierter PVC-Folie versehen.
Technische Daten:
Durchmesser mit Isolierung
Höhe
Kippmass
Nettogewicht
Nenninhalt nach DIN 4753
maximale zulässige Speichertemperatur
zulässiger Betriebsüberdruck
Wärmetauscherfläche oben (Wärmepumpe)
Max. Übertragungsleistung oben im Wärmepumpenbetrieb
Druckverlust Wärmetauscher oben bei 2,5 m³/h
Wärmetauscherfläche unten (Solaranlage)
Druckverlust Wärmetauscher unten bei 2,5 m³/h
Maximale Übertragungsleistung beider Tauscherflächen
(oben und unten) im Wärmepumpenbetrieb
Anschlüsse für Heizungsvor- und rücklauf
Anschlüsse für Solarvor- und rücklauf
Anschluss für Tauchhülse Solarfühler
Anschluss für Trinkwarmwasser
Anschluss für Kaltwasser / Entleerung
Anschluss für Zirkulation
Anschluss für Thermometer
Anschluss für Entlüftung
Tauchhülse mit Fühler
Reinigungsflansch
010416
990 mm
2180 mm
2220 mm
360 kg
864 l
95 °C
6 bar
5,6 m²
21 kW
60 mbar
3,0 m²
25 mbar
25 kW
2 x R 5⁄4" IG
2 x R 5⁄4" IG
1 x R 1⁄2" IG
2 x R 2" IG
1 x R 2" IG
1 x R 1" IG
1 x R 1⁄2" IG
1 x R 5⁄4" IG
1 x R 1⁄2" IG
DN 110
– Technische Änderungen vorbehalten –
249
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Einsatz
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpe TWS 3 DZ
Zubehör Trinkwasserstation für dezentralen
15077001
Gerätebeschreibung:
Dezentrale Trinkwasserstation zur Trinkwarmwasserbereitung im Durchlaufprinzip.
Mit Temperaturvorhaltventil, Differenzdruckregler, thermostatischem Warmwassermischer. Unterputzausführung mit 110 mm Einbautiefe, Einbaustrecken für möglichen Einbau von Wasserzähler und Wärmemengenzähler je 110 mm.
Technische Daten:
Zapftemperatur: Einstellbereich / Werkseinstellung:
Volumenstrom Trinkwasser: Zapfmenge:
Nennbedingungen Trinkwasser: Eintritt/Austritt:
Max. Zapfmenge bie Heizwassertemperatur > 60°C:
Max. Zapfmenge bei Heizwassertemperatur 55°C:
Max Zapfmenge bei Heizwassertemperatur 50°C:
Max. zulässiger Betriebsdruck Trinkwasserseite:
Min. zulässiger Betriebsdruck Trinkwasserseite:
Einsatzgrenze: Temperatur Heizwasser:
Einsatzgrenze: Volumenstrom Heizwasser:
Druckverlust / Volumenstrom:
Max. zulässiger Betriebsdruck Heizwasser:
Masse Gehäuse (H x B x T):
Gewicht gesamt:
Anschlüsse: Heizwasser Eintritt:
Heizwasser Austritt:
Trinkwasser Eintritt:
Trinkwarmwasser Austritt:
010416
30-60°C/45°C
3 – 18 l/min
10°C / 45°C
18 l/min
15 l/min
12 l/min
10 bar
2 bar
50 – 90 °C
180 – 1300 m³/h
0,3 bar / 1300 l/h
3 bar
750 x 580 x 115
24 kg
Rp ¾“ innen
Rp ¾“ innen
Rp ¾“ innen
Rp ¾“ innen
– Technische Änderungen vorbehalten –
250
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör Opferanode
15018901
Gerätebeschreibung:
Opferanode als Kettenanode für Trinkwarmwasserspeicher 300 Liter, 400 Liter, 500
Liter
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
EOA 1“
Zubehör Opferanode
15058201
Gerätebeschreibung:
Ersatzteil Opferanode als Kettenanode für 200l Trinkwarmwasserspeicher
010416
– Technische Änderungen vorbehalten –
251
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
GP (€)
NOVELAN MFS 600S
Zubehör MultifunktionsTrinkwarmwasserspeicher 600 Liter Solar
15028001
Artikel-Nr.:
Gerätebeschreibung:
Multifunktions-Trinkwarmwasserspeicher für Wärmepumpen bis max. 5,0m³/h
Heizwasservolumenstrom), Solaranlagen, Festbrennstoffkessel bis 10 kW.
Sondereinbauteile für eine optimale thermohydraulische Schichtung des Speichers.
Trinkwarmwasserbereitung im Durchlaufprinzip über einen HochleistungsDurchlauferwärmer. Einbindemöglichkeit einer Solaranlage mittels integriertem
Hochleistungs Wärmetauscher. Anschlüsse zur Einbindung eines Festbrennstoffkessels oder Öl/Gaskessels sowie von zwei E-Heizstäben mit je 9 kW.
Technische Daten:
Nenninhalt
Durchmesser ohne Isolierung
Höhe mit Isolierung
Kippmass ohne Isolierung
Betriebsdruck / Prüfdruck
Maximale Betriebstemperatur
Gewicht mit Isolierung
4 eingebaute Tauchhülsen zur Fühleraufnahme
600 Liter
650 mm
1930 mm
1900 mm
3,0 / 4,5 bar
95 °C
140 kg
Integrierter Wärmetauscher zur Trinkwarmwassererwärmung
Werkstoff
korrosionsbest. Stahl 1.4404 (V4A), temperaturschichtorientierte Anordnung der Tauscherflächen
Tauscherfläche
Volumen
Maximaler Betriebsdruck
Maximale Betriebstemperatur
7,5 m²
40 Liter
6 bar
95 °C
Solarwärmetauscher
Werkstoff
Hochleistungswendel aus Stahl (P 2356H)
Tauscherfläche
Volumen
Maximaler Betriebsdruck
Maximale Betriebstemperatur
1,5 m²
8,0 Liter
10 bar
95 °C
Dämmung
Polyurethan-Hartschaum-Halbschalen gem. DIN 4753
Außenverkleidung
Skymantel
010416
– Technische Änderungen vorbehalten –
252
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN MFS 830S
Zubehör MultifunktionsTrinkwarmwasserspeicher 800 Liter Solar
15028101
Gerätebeschreibung:
Multifunktions-Trinkwarmwasserspeicher für Wärmepumpen bis max. 5,0m³/h
Heizwasservolumenstrom), Solaranlagen, Festbrennstoffkessel bis 15 kW.
Sondereinbauteile für eine optimale thermohydraulische Schichtung des Speichers.
Trinkwarmwasserbereitung im Durchlaufprinzip über einen HochleistungsDurchlauferwärmer. Einbindemöglichkeit einer Solaranlage mittels integriertem
Hochleistungs Wärmetauscher. Anschlüsse zur Einbindung eines Festbrennstoffkessels oder Öl/Gaskessels sowie von zwei E-Heizstäben mit je 9 kW.
Technische Daten:
Nenninhalt
Durchmesser ohne Isolierung
Höhe mit Isolierung
Kippmass ohne Isolierung
Betriebsdruck / Prüfdruck
Maximale Betriebstemperatur
Gewicht mit Isolierung
4 eingebaute Tauchhülsen zur Fühleraufnahme
830 Liter
790 mm
1985 mm
1990 mm
3,0 / 4,5 bar
95 °C
200 kg
Integrierter Wärmetauscher zur Trinkwarmwassererwärmung
Werkstoff
korrosionsbest. Stahl 1.4404 (V4A), temperaturschichtorientierte
Anordnung der Tauscherflächen
Tauscherfläche
8,7 m²
Volumen
46 Liter
Maximaler Betriebsdurck
6 bar
Maximale Betriebstemperatur
95 °C
Solarwärmetauscher
Werkstoff
Hochleistungswendel aus Stahl (P 2356H)
Tauscherfläche
Volumen
Maximaler Betriebsdruck
Maximale Betriebstemperatur
2,2 m²
11,0 Liter
10 bar
95 °C
Dämmung
Polyurethan-Hartschaum-Halbschalen gem. DIN 4753
Außenverkleidung
Skymantel
010416
– Technische Änderungen vorbehalten –
253
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN MFS 1000S
Zubehör MultifunktionsTrinkwarmwasserspeicher 1000 Liter Solar
15039901
Gerätebeschreibung:
Multifunktions-Trinkwarmwasserspeicher für Wärmepumpen bis max. 5,0m³/h
Heizwasservolumenstrom), Solaranlagen, Festbrennstoffkessel bis 15 kW.
Sondereinbauteile für eine optimale thermohydraulische Schichtung des Speichers.
Trinkwarmwasserbereitung im Durchlaufprinzip über einen HochleistungsDurchlauferwärmer. Einbindemöglichkeit einer Solaranlage mittels integriertem
Hochleistungs Wärmetauscher. Anschlüsse zur Einbindung eines Festbrennstoffkessels oder Öl/Gaskessels sowie von zwei E-Heizstäben mit je 9 kW.
Technische Daten:
Nenninhalt
Durchmesser ohne Isolierung
Höhe mit Isolierung
Kippmass ohne Isolierung
Betriebsdruck / Prüfdruck
Maximale Betriebstemperatur
Gewicht mit Isolierung
4 eingebaute Tauchhülsen zur Fühleraufnahme
930 Liter
790 mm
2140 mm
2090 mm
3,0 / 4,5 bar
95 °C
230 kg
Integrierter Wärmetauscher zur Trinkwarmwassererwärmung
Werkstoff
korrosionsbest. Stahl 1.4404 (V4A), temperaturschichtorientierte
Anordnung der Tauscherflächen
Tauscherfläche
10,9 m²
Volumen
56 Liter
Maximaler Betriebsdurck
6 bar
Maximale Betriebstemperatur
95 °C
Solarwärmetauscher
Werkstoff
Hochleistungswendel aus Stahl (P 2356H)
Tauscherfläche
Volumen
Maximaler Betriebsdruck
Maximale Betriebstemperatur
3,1 m²
16,5 Liter
10 bar
95 °C
Dämmung
Polyurethan-Hartschaum-Halbschalen gem. DIN 4753
Außenverkleidung
Skymantel
010416
– Technische Änderungen vorbehalten –
254
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe
BW-S
Trinkwarmwasser- Wärmepumpe
15630102
Energieeffizienzklasse Brauchwasser
A
Gerätebeschreibung:
Trinkwarmwasser- Wärmepumpe zur Innenaufstellung mit Lüftungsentfeuchtungsfunktion, zum reinen Umluftbetrieb für Raumvolumen grösser 20 m³ (min. lichte
Raumhöhe 2,1 m) geeignet. Mit Photovoltaik Funktion.
Anschlussfertige und mit fluoriertem Treibhausgas gefüllte TrinkwarmwasserWärmepumpe, mit außen auf die Speicherwand gewickeltem Sicherheitsverflüssiger, gemäss den gültigen Normen und Sicherheitsvorschriften. Allseitig geschäumte Speicherisolation.
Das Gerät ist werkseitig mit einer Komfort Regelung incl. LCD Display ausgestattet,
integrierter Elektroheizstab 1,5 kW, Zuschaltung kann manuell oder automatisch erfolgen. Die Programmierung einer Legionellenschaltung 1x wöchentlich ist möglich.
Luftansaug- und Ausblassöffnung oben. Der spezialemaillierte Speicherbehälter
wird durch eine integrierte Opferanode vor elektrochemischer Korrosion geschützt.
Die Ventilator- bzw. Kompressorregelung erfolgt bedarfsabhänig im Automatikbetrieb. Die Regelung ermöglicht zudem eine stufenlos drehzahlgeregelte Lüftungssteuerung, auch die Einstellung einer inimalen Abkühltemperatur ist möglich.
Technische Daten:
Speicher (Nenninhalt)
Gewicht (Netto)
Maße (H x Ø in mm)
Interner Glattrohrtauscher
Zulässiger Betriebsdruck
Max. Luftstrom
Max. Trinkwarmwassertemperatur mit WP
Max. Trinkwarmwassertemperatur mit Heizstab
Einsatzgrenzen der Raumtemperatur
Heizleistung Wärmepumpe
Leistungsaufnahme Wärmepumpe
Leistungszahl Wärmepumpe
Kältemittel
Kältemittelmenge
Heizleistung Elektroheizstab
Elektrischer Anschluss
010416
285 Liter
113 kg
1846 x 660
0,8 m²
10 bar
250 m³/h
+55°C
+65°C
+8°C bis + 35°C
(A15 /W15 – 45) 1,66 kW
(A15 /W15 – 45) 0,52 kW
(A15 /W15 – 45) 3,2
R134a
0,9 kg
1,5 kW
1~/N/PE/230V/50Hz
– Technische Änderungen vorbehalten –
255
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe
BW-RS7
Trinkwarmwasser- Wärmepumpe
15637702
Energieeffizienzklasse Brauchwasser
A
Gerätebeschreibung:
Trinkwarmwasser-Wärmepumpe mit Lüftungsfunktion. Mit Photovoltaik Funktion.
Anschlussfertige und mit fluoriertem Treibhausgas gefüllte TrinkwarmwasserWärmepumpe zur Innenaufstellung, gemäss den gültigen Normen und Sicherheitsvorschriften. Das Gerät ist werkseitig mit einer Komfort Regelung incl. LCD Display
ausgestattet. Der integrierte Elektroheizstab sitzt nicht direkt im Trinkwarmwasser,
dadurch keine Verkalkung des Heizstabs. Die Zuschaltung kann manuell oder automatisch erfolgen. Die Programmierung einer Legionellenschaltung 1x wöchentlich
ist möglich.
Über einen integrierten Glattrohr-Wärmetauscher ist der Anschluss eines weiteren
Wärmeerzeugers (Heizkessel oder Solaranlage) möglich. Die Ansteuerung erfolgt
über die integrierte Temperaturdifferenzregelung.(Solaranlage)
Die Anschlussmöglichkeit von Luftkanälen mit D = 160 mm ist über den Luftkanalanschlussstutzen möglich. Luftansaug- und Ausblassöffnung oben.
Die Lüftungssteuerung kann über mehrer Progamme erfolgen.
Partybetrieb bedeutet, dass die Lüftungsfunktion für eine programmierbare Zeit auf
Dauerbetrieb läuft. Dauerbetrieb bedeutet, dass die Lüftungsfunktion dauerhaft aktiviert ist auch ohne Trinkwarmwasseranforderung. Automatikbetrieb bedeutet, die
Lüftung läuft nur bei Trinkwarmwasseranforderung. Die Regelung ermöglicht zudem eine stufenlos drehzahlgeregelte Lüftungssteuerung. Auch die Einstellung einer minimalen Abkühltemperatur ist möglich.
Technische Daten:
Speicher (Nenninhalt)
Gewicht (Netto)
Masse (H x Ø in mm)
Interner Glattrohrtauscher
Zulässiger Betriebsdruck
Max. Luftstrom
Max. Trinkwarmwassertemperatur mit WP
Max. Trinkwarmwassertemperatur mit Heizstab
Einsatzgrenzen der Raumtemperatur
Heizleistung Wärmepumpe
Leistungsaufnahme Wärmepumpe
Leistungszahl Wärmepumpe
Kältemittel
Kältemittelmenge
Heizleistung Elektroheizstab
Elektrischer Anschluss
010416
285 Liter
113 kg
1837 x 660
0,8 m²
10 bar
250 m³/h
+55°C
+65°C
-5°C bis + 35°C
(A7 /W10 – 52,5°C) 1,1 kW
(A7 /W10 – 5,5°C) 0,43 kW
(A7 /W10 – 52,5°C) 2,72
R134a
1,1 kg
1,5 kW
1~/PE/230V/50Hz
– Technische Änderungen vorbehalten –
256
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör Kiemendeckel für Umluftbetrieb bei
BW-RS
15637201
Gerätebeschreibung:
Kiemendeckel für den Umluftbetrieb der BW-RS
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
Zubehör Opferanode für BW-RS, BW-S
15621301
Gerätebeschreibung:
Opferanode für Trinkwarmwasser-Wärmepumpen
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
Zubehör Fühler für Solaranbindung
BW-RS, BW-S
15636401
Gerätebeschreibung:
Temperaturfühler für die Solaranbindung der BW-S und BW-RS
010416
– Technische Änderungen vorbehalten –
257
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN
VKPV
Zubehör Verbindungskabel PV-Betrieb
15638501
Gerätebeschreibung:
Das Verbindungskabel macht es möglich, ihre Brauchwasserwärmepumpe nach
der Leistung ihres Wechselrichters zu steuern. Das Signal vom Wechselrichter wird
im Verbindungskabel in ein kompatibles 0-3V Signal gewandelt.
Notwendig:
Regelungsausgang am Wechselrichter: 0-10V
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
VKPV 4-20mA
Zubehör Verbindungskabel PV-Betrieb
15638601
Gerätebeschreibung:
Das Verbindungskabel macht es möglich, ihre Brauchwasserwärmepumpe nach
der Leistung ihres Wechselrichters zu steuern. Das Signal vom Wechselrichter wird
im Verbindungskabel in ein kompatibles 0-3V Signal gewandelt.
Notwendig:
Regelungsausgang am Wechselrichter: 4-20mA
010416
– Technische Änderungen vorbehalten –
258
Projekt:
Datum:
Luftkanalsystem Vario
010416
– Technische Änderungen vorbehalten –
259
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör System Vario I Gerader Kanal lang
(nur für: LIC 6E – LIC 12E; LI 10.1 – LI 12.1)
15032201
Gerätebeschreibung:
Gerader, langer Kanal aus der hochwertigen Baukasten-Lösung Luftkanalsystem
Vario I. Er ist wärmegedämmt, feuchtigkeitsbeständig und äusserst schallabsorbierend.
Technische Daten:
Ausführung
Aussenmasse (B x H x L)
Gewicht
Typ / Kurzbezeichnung:
Artikel-Nr.:
gerader Kanal
700 x 700 x 1000 mm
8 kg
NOVELAN Wärmepumpe
Zubehör System Vario I Gerader Kanal kurz
(nur für: LIC 6E – LIC 12E, LI 10.1-LI 12.1)
15032101
Gerätebeschreibung:
Gerader, kurzer Kanal aus der hochwertigen Baukasten-Lösung Luftkanalsystem
Vario I. Er ist wärmegedämmt, feuchtigkeitsbeständig und äusserst schallabsorbierend.
Technische Daten:
Ausführung
Aussenmasse (B x H x L)
Gewicht
Typ / Kurzbezeichnung:
Artikel-Nr.:
gerader Kanal
700 x 700 x 450 mm
4 kg
NOVELAN Wärmepumpe
Zubehör System Vario I Segmentbogen 90°
(nur für: LIC 6E – LIC 12E, LI 10.1-LI 12.1)
15032301
Gerätebeschreibung:
90° Kanalbogen aus der hochwertigen Baukasten-Lösung Luftkanalsystem Vario I.
Er ist wärmegedämmt, feuchtigkeitsbeständig und äusserst schallabsorbierend.
Technische Daten:
Ausführung
Aussenmasse (B x H x L)
Gewicht
010416
90° Bogen
740 x 700 x 740 mm
5 kg
– Technische Änderungen vorbehalten –
260
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpen
Zubehör System Vario I Wanddurchführung
(nur für: LIC 6E – LIC 12E, LI 10.1-LI 12.1)
15032001
Gerätebeschreibung:
Wanddurchführung aus der hochwertigen Baukasten-Lösung Luftkanalsystem Vario I, die in die Hausaussenseite eingebracht wird. Sie dient zur Fixierung des Luftkanals im Mauerdurchbruch, zur Vermeidung von Kältebrücken im Mauerwerk sowie zur Montage von Wetter- bzw. Regenschutzgitter.
Technische Daten:
Ausführung
Aussenmasse (B x H x L)
Gewicht
Typ / Kurzbezeichnung:
Artikel-Nr.:
Wanddurchführung
800 x 800 x 420 mm
12 kg
NOVELAN Wärmepumpen
Zubehör System Vario I Geräteanschlussset
(nur für: LIC 6E – LIC 12E, LI 10.1-LI 12.1)
15032401
Gerätebeschreibung:
Das Geräteanschlussset dient zur Befestigung und Abdichtung der Luftkanäle der
Baukasten-Lösung Luftkanalsystem Vario I an der Luftansaug- und Luftausblasseite der Wärmepumpe.
Technische Daten:
Ausführung
Gewicht
Typ / Kurzbezeichnung:
Artikel-Nr.:
Geräteanschlussset
2,5 kg
NOVELAN Wärmepumpen
Zubehör System Vario I Wetterschutzgitter
(nur für: LIC 6E – LIC 12E, LI 10.1-LI 12.1)
15032501
Gerätebeschreibung:
Wetterschutzgitter der hochwertigen Baukasten-Lösung Luftkanalsystem Vario I für
Aufstellung oberhalb Erdgleiche.
Im Lieferumfang: Maschendrahtgitter
Technische Daten:
Ausführung
Aussenmasse (B x H x T)
Farbe
Eintauchtiefe
Gewicht
010416
Wetterschutz- und
Maschendrahtgitter
845 x 850 x 105 mm
silbergrau
95 mm
6 kg
– Technische Änderungen vorbehalten –
261
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpen
Zubehör System Vario I Regenschutzgitter
(nur für: LIC 6E – LIC 12E, LI 10.1-LI 12.1)
15032601
Gerätebeschreibung:
Regenschutzgitter der hochwertigen Baukasten-Lösung Luftkanalsystem Vario I für
Aufstellung unterhalb Erdgleiche.
Im Lieferumfang: Maschendrahtgitter
Technische Daten:
Ausführung
Aussenmasse (B x H x T)
Eintauchtiefe
Gewicht
Typ / Kurzbezeichnung:
Artikel-Nr.:
Regenschutz- und
Maschendrahtgitter
845 x 850 x 105 mm
95 mm
6 kg
NOVELAN Wärmepumpen
Zubehör System Vario I Verblendrahmen
(nur für: LIC 6E – LIC 12E, LI 10.1-LI 12.1)
15032701
Gerätebeschreibung:
Rosette für Luftkanal oder Luftkanalbogen der hochwertigen Baukasten-Lösung
Luftkanalsystem Vario I.
Technische Daten:
Ausführung
Gewicht
010416
Verblendrahmen
3,5 kg
– Technische Änderungen vorbehalten –
262
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör System Vario II Gerader Kanal
(nur für: LI 14 – LI 31(L) und LI 16HV(L)
15039201
Gerätebeschreibung:
Gerader, langer Kanal aus der hochwertigen Baukasten-Lösung Luftkanalsystem
Vario II. Er ist wärmegedämmt, feuchtigkeitsbeständig und äusserst schallabsorbierend.
Technische Daten:
Ausführung
Aussenmasse (B x H x L)
Gewicht
Typ / Kurzbezeichnung:
Artikel-Nr.:
gerader Kanal
900 x 900 x 1000 mm
ca. 10 kg
NOVELAN Wärmepumpe
Zubehör System Vario II Segmentbogen 90°
(nur für: LI 14 – LI 31(L) und LI 16HV(L)
15039301
Gerätebeschreibung:
90° Kanalbogen aus der hochwertigen Baukasten-Lösung Luftkanalsystem Vario II.
Er ist wärmegedämmt, feuchtigkeitsbeständig und äusserst schallabsorbierend.
Technische Daten:
Ausführung
Aussenmasse (B x H x L)
Gewicht
Typ / Kurzbezeichnung:
Artikel-Nr.:
90° Bogen
1050 x 900 x 1470 mm
ca. 13 kg
NOVELAN Wärmepumpe
Zubehör System Vario II Wanddurchführung
(nur für: LI 14 – LI 31(L) und LI 16HV(L)
15039101
Gerätebeschreibung:
Wanddurchführung der hochwertigen Baukasten-Lösung Luftkanalsystem Vario II,
die in die Hausaussenseite eingebracht wird. Sie dient zur Fixierung des Luftkanals
im Mauerdurchbruch, zur Vermeidung von Kältebrücken im Mauerwerk sowie zur
Montage von Wetter- bzw. Regenschutzgitter.
Technische Daten:
Ausführung
Aussenmasse (B x H x L)
Gewicht
010416
Wanddurchführung
1000 x 1000 x 420 mm
ca. 15 kg
– Technische Änderungen vorbehalten –
263
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpe
Zubehör System Vario II Geräteanschlussset
(nur für: LI 14 – LI 31(L) und LI 16HV(L)
15039401
Gerätebeschreibung:
Das Geräteanschlussset dient zur Befestigung und Abdichtung der Luftkanäle der
Baukasten-Lösung Luftkanalsystem Vario II an der Luftansaug- und Luftausblasseite der Wärmepumpe.
Technische Daten:
Ausführung
Gewicht
Typ / Kurzbezeichnung:
Artikel-Nr.:
Geräteanschlussset
2,5 kg
NOVELAN Wärmepumpe
Zubehör System Vario II Wetterschutzgitter
(nur für: LI 14 – LI 31(L) und LI 16HV(L)
15039501
Gerätebeschreibung:
Wetterschutzgitter der hochwertigen Baukasten-Lösung Luftkanalsystem Vario II für
Aufstellung oberhalb Erdgleiche.
Im Lieferumfang: Maschendrahtgitter
Technische Daten:
Ausführung
Aussenmasse (B x H x T)
Farbe
Eintauchtiefe
Typ / Kurzbezeichnung:
Artikel-Nr.:
Wetterschutz- und
Maschendrahtgitter
1045 x 1050 x 110 mm
silbergrau
95 mm
NOVELAN Wärmepumpe
Zubehör System Vario II Regenschutzgitter
(nur für: LI 14 – LI 31(L) und LI 16HV(L)
15039601
Gerätebeschreibung:
Regenschutzgitter der hochwertigen Baukasten-Lösung Luftkanalsystem Vario II für
Aufstellung unterhalb Erdgleiche.
Im Lieferumfang: Maschendrahtgitter
Technische Daten:
Ausführung
Aussenmasse (B x H x T)
Eintauchtiefe
010416
Regenschutz- und
Maschendrahtgitter
1045 x 1050 x 110 mm
95 mm
– Technische Änderungen vorbehalten –
264
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpe
Zubehör System Vario II Verblendrahmen
(nur für: LI 14 – LI 31(L) und LI 16HV(L)
15039701
Gerätebeschreibung:
Rosette für Luftkanal oder Luftkanalbogen der hochwertigen Baukasten-Lösung
Luftkanalsystem Vario II.
Technische Daten:
Ausführung
010416
Verblendrahmen
– Technische Änderungen vorbehalten –
265
Projekt:
Datum:
Kühlung
010416
– Technische Änderungen vorbehalten –
266
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör Taupunktwächter
15013901
Gerätebeschreibung:
Taupunktwächter für Kühlpaket, ohne Regelung.
Taupunktwächter zum Schutz gegen Betauung an Kühlanlagen.
Gehäuse aus reinweissem, flammwidrigem Thermoplast mit federnd gelagertem
Taupunktsensor. Halterelais mit Umschaltkontakt.
Spannband für Rohr Durchmesser 10-100mm und Wärmeleitpaste enthalten.
Technische Daten:
Anschlussklemmen
Durchführung
Schaltpunkt
Messbereich
Spannung
Gewicht
zulässige Umgebungstemperatur
Schutzgrad
010416
2 x 1,5 mm²
PG 11, Verschraubungen
95±4%rF
70-80%rF
24V
ca. 1 kg
+5 bis 60 °C
IP 40
– Technische Änderungen vorbehalten –
267
Projekt:
Datum:
Zubehör Wärmequelle für Sole / Wasser Wärmepumpen
010416
– Technische Änderungen vorbehalten –
268
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör Sole-Druckwächter
15027801
Gerätebeschreibung:
Bauteilgeprüfter Sole-Druckwächter zum Einbau in den Solekreis (falls behördlich
gefordert. Regionale Vorschriften beachten!).
Technische Daten:
Anschluss
Einstellbereich
010416
R 1⁄4" AG
-0,5 bis 7,0 bar
– Technische Änderungen vorbehalten –
269
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN
SVEK 3
Zubehör Soleverteiler
15093301
Gerätebeschreibung:
Solverteiler aus glasfaserverstärktem, wärme- und kältebeständigem Kunsstoff.2 x
3 Abgänge. Rücklaufsegment mit integriertem, einstell- und absperrbarem Durchflussmesser. 2 Füll- und Entleerungshähne.
Anschluss Kollektor mit Klemmringverschraubungen für PE-Rohr mit 32 mm Aussendurchmesser, Anschluss Sammelleitungen 1 1/2" IG,
Technische Daten:
Gewicht
Typ / Kurzbezeichnung:
Artikel-Nr.:
7 kg
NOVELAN
SVEK 4
Zubehör Soleverteiler
15093401
Gerätebeschreibung:
Solverteiler aus glasfaserverstärktem, wärme- und kältebeständigem Kunsstoff.2 x
3 Abgänge. Rücklaufsegment mit integriertem, einstell- und absperrbarem Durchflussmesser. 2 Füll- und Entleerungshähne.
Anschluss Kollektor mit Klemmringverschraubungen für PE-Rohr mit 32 mm Aussendurchmesser, Anschluss Sammelleitungen 1 1/2" IG,
Technische Daten:
Gewicht
010416
8 kg
– Technische Änderungen vorbehalten –
270
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN
SVEK 6
Zubehör Soleverteiler
15093501
Gerätebeschreibung:
Solverteiler aus glasfaserverstärktem, wärme- und kältebeständigem Kunsstoff.2 x
3 Abgänge. Rücklaufsegment mit integriertem, einstell- und absperrbarem Durchflussmesser. 2 Füll- und Entleerungshähne.
Anschluss Kollektor mit Klemmringverschraubungen für PE-Rohr mit 32 mm Aussendurchmesser, Anschluss Sammelleitungen 1 1/2" IG,
Technische Daten:
Gewicht
Typ / Kurzbezeichnung:
Artikel-Nr.:
11 kg
NOVELAN
SVEK 7
Zubehör Soleverteiler
15093601
Gerätebeschreibung:
Solverteiler aus glasfaserverstärktem, wärme- und kältebeständigem Kunsstoff.2 x
3 Abgänge. Rücklaufsegment mit integriertem, einstell- und absperrbarem Durchflussmesser. 2 Füll- und Entleerungshähne.
Anschluss Kollektor mit Klemmringverschraubungen für PE-Rohr mit 32 mm Aussendurchmesser, Anschluss Sammelleitungen 1 1/2" IG,
Technische Daten:
Gewicht
010416
12 kg
– Technische Änderungen vorbehalten –
271
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN
SVEK 8
Zubehör Soleverteiler
15093701
Gerätebeschreibung:
Solverteiler aus glasfaserverstärktem, wärme- und kältebeständigem Kunsstoff.2 x
3 Abgänge. Rücklaufsegment mit integriertem, einstell- und absperrbarem Durchflussmesser. 2 Füll- und Entleerungshähne.
Anschluss Kollektor mit Klemmringverschraubungen für PE-Rohr mit 32 mm Aussendurchmesser, Anschluss Sammelleitungen 1 1/2" IG,
Technische Daten:
Gewicht
Typ / Kurzbezeichnung:
Artikel-Nr.:
13 kg
NOVELAN
SVEK 10
Zubehör Soleverteiler
15093801
Gerätebeschreibung:
Solverteiler aus glasfaserverstärktem, wärme- und kältebeständigem Kunsstoff.2 x
3 Abgänge. Rücklaufsegment mit integriertem, einstell- und absperrbarem Durchflussmesser. 2 Füll- und Entleerungshähne.
Anschluss Kollektor mit Klemmringverschraubungen für PE-Rohr mit 32 mm Aussendurchmesser, Anschluss Sammelleitungen 1 1/2" IG,
Technische Daten:
Gewicht
010416
18 kg
– Technische Änderungen vorbehalten –
272
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör Frostschutzmittel 20 Liter
15002701
Gerätebeschreibung:
Frostschutzmittel
Konzentrat (100%) auf Monoethylenglykol-Basis
Technische Daten:
Handelsname
Form
Schmelzpunkt / Schmelzbereich
Siedepunkt / Siedebereich
Flammpunkt
Zündtemperatur
Dichte
Viskosität dynamisch
Wassergefährdungsklasse
Inhalt
Typ / Kurzbezeichnung:
Artikel-Nr.:
Monoethylenglykol
syrupartig flüssig
-12,4 °C
197 °C
111 °C
410 °C
1,11 g/cm³
21 mPas
WGK 1
20 Liter
NOVELAN Wärmepumpe
Zubehör Frostschutzmittel 200 Liter
15002801
Gerätebeschreibung:
Frostschutzmittel
Konzentrat (100%) auf Monoethylenglykol-Basis
Technische Daten:
Handelsname
Form
Schmelzpunkt / Schmelzbereich
Siedepunkt / Siedebereich
Flammpunkt
Zündtemperatur
Dichte
Viskosität dynamisch
Wassergefährdungsklasse
Inhalt
010416
Monoethylenglykol
syrupartig flüssig
-12,4 °C
197 °C
111 °C
410 °C
1,11 g/cm³
21 mPas
WGK 1
200 Liter
– Technische Änderungen vorbehalten –
273
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör Frostschutzmittel 30 Liter vorgemischt
15064601
Gerätebeschreibung:
Frostschutzmittel
Konzentrat (28%) auf Monoethylenglykol-Basis
Technische Daten:
Handelsname
Form
Frostsicherheit
Siedepunkt / Siedebereich
Flammpunkt
Dichte
Wassergefährdungsklasse
Wasserlöslichkeit
Inhalt
Typ / Kurzbezeichnung:
Artikel-Nr.:
Monoethylenglykol Wassergemisch
flüssig
-13 °C bis -14 °C
≥ 100 °C
nicht anwendbar
1,04 g/cm³; 20 °C
WGK 1
vollkommen mischbar
30 Liter
NOVELAN Wärmepumpe
Zubehör Frostschutzmittel 200 Liter vorgemischt
15064701
Gerätebeschreibung:
Frostschutzmittel
Konzentrat (28%) auf Monoethylenglykol-Basis
Technische Daten:
Handelsname
Form
Frostsicherheit
Siedepunkt / Siedebereich
Flammpunkt
Dichte
Wassergefährdungsklasse
Wasserlöslichkeit
Inhalt
010416
Monoethylenglykol Wassergemisch
flüssig
-13 °C bis -14 °C
≥ 100 °C
nicht anwendbar
1,04 g/cm³; 20 °C
WGK 1
vollkommen mischbar
200 Liter
– Technische Änderungen vorbehalten –
274
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN
SPP12
Zubehör Sicherheitsbaugruppe Primär
150892VS01
Gerätebeschreibung:
Sicherheitspaket für die Wärmequelle bestehend aus einem Ausdehnungsgefäß
12l mit Wandhalterung, Kappenventil und Sicherheitsbaugruppe (Sicherheitsventil,
Manometer, autom. Entlüfter).
Technische Daten:
Leistungen
Typ / Kurzbezeichnung:
Artikel-Nr.:
4-10 kW
NOVELAN
SPP18
Zubehör Sicherheitsbaugruppe Primär
150893VS01
Gerätebeschreibung:
Sicherheitspaket für die Wärmequelle bestehend aus einem Ausdehnungsgefäß
12l mit Wandhalterung, Kappenventil und Sicherheitsbaugruppe (Sicherheitsventil,
Manometer, autom. Entlüfter).
Technische Daten:
Leistungen
Typ / Kurzbezeichnung:
Artikel-Nr.:
12-18 kW
NOVELAN
SPP24
Zubehör Sicherheitsbaugruppe Primär
150894VS01
Gerätebeschreibung:
Sicherheitspaket für die Wärmequelle bestehend aus einem Ausdehnungsgefäß
12l mit Wandhalterung, Kappenventil und Sicherheitsbaugruppe (Sicherheitsventil,
Manometer, autom. Entlüfter).
Technische Daten:
Leistungen
010416
23-30 kW
– Technische Änderungen vorbehalten –
275
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge EP (€)
GP (€)
NOVELAN
KSE 122
Zubehör Kühlpakete
15093001
Gerätebeschreibung:
Komplett vormontiertes Kühlmodul zur Wandmontage für eine passive Kühlung
über das Erdreich, bestehend aus:
Diffusionsdichtes Gehäuse, drei-Wege-Mischer, Fühler
Für Geräte mit einer maximalen Heizleistung von 12 kW einsetzbar.
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN
KSE 192
Zubehör Kühlpakete
15093101
Gerätebeschreibung:
Komplett vormontiertes Kühlmodul zur Wandmontage für eine passive Kühlung
über das Erdreich, bestehend aus:
Diffusionsdichtes Gehäuse, drei-Wege-Mischer, Fühler
Für Geräte mit einer maximalen Heizleistung von 19 kW einsetzbar.
010416
– Technische Änderungen vorbehalten –
276
Projekt:
Datum:
Sole/Wasser Wärmepumpe Professionell-Serie
010416
– Technische Änderungen vorbehalten –
277
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10361402
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIP 37.1
A++
A++
A++
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Sole/Wasser-Wärmepumpe. Gerät für Innenaufstellung, mit einem Verdichter, eingebauter
Regelung und fluoriertem Treibhausgas.
Die Wärmepumpe besteht aus einer schalltechnisch komplett entkoppelten Wärmepumpeneinheit mit Aufbauteilen und feuerverzinkten Einbaublechen sowie der Geräteeinhausung. Die
Fassade (1,5 mm Blech) besteht aus verzinktem, vorbeschichtetem Blech und ist schallgedämmt. Der Sockelrahmen ist pulverbeschichtet und von allen Seiten unterfahrbar. Der Kälteteil besteht aus einem schwingungsgedämpften Scroll-Verdichter, als Verdampfer und Kondensator werden wärmeisolierte Plattenwärmetauscher eingesetzt.
Servicezugänglichkeit von vorne, bei Kaskadenschaltung platzsparende Aufstellung mehrerer
Wärmepumpen direkt nebeneinander oder über ein Regalsystem stapelbar möglich.
Eingebauter Schaltkasten mit Leistungsschützen für den Verdichter, Klemmleiste für 3phasige Netzzuleitung und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung
des Kältekreises. Elektronischer Sanftanlasser und Phasenwächter.
Integrierter Wärmepumpenregler WPR-Net
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
37,2 kW / 4,8
Heizkreis
Wärmequelle
bei B3
20 bis 57 °C
-5 bis 25 °C
65 °C
9200 l/h
0,16 bar
6400 l/h
0,12 bar
1190 x 760 x 961 mm
1350 x 912 x 1030 mm
371 kg
R410A / 7,2 kg
3~/PE/400V/50Hz
7,8 kW
140 / 26
–/–/–
Nominaler Sole-Volumenstrom
Druckverlust WP bei nom. Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Masse (B x T x H wärmepumpeneinheit)
Masse B x T x H fertig aufgebaut
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Zubehörvorschlag für Grundwassernutzung über Zwischentauscher und Solekreislauf:
WT:
4
Volumenstrom primär:
12.800 l/h
Druckverlust WT primär:
0,16 bar
Volumenstrom sekundär (Sole):
12.500 l/h
Druckverlust WT sekundär:
0,19 bar
Druckverlust Wärmepumpe (Sole):
0,29 bar
010416
– Technische Änderungen vorbehalten –
278
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10361502
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIP 45.1
A++
A++
A++
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Sole/Wasser-Wärmepumpe. Gerät für Innenaufstellung, mit einem Verdichter, eingebauter
Regelung und fluoriertem Treibhausgas.
Die Wärmepumpe besteht aus einer schalltechnisch komplett entkoppelten Wärmepumpeneinheit mit Aufbauteilen und feuerverzinkten Einbaublechen sowie der Geräteeinhausung. Die
Fassade (1,5 mm Blech) besteht aus verzinktem, vorbeschichtetem Blech und ist schallgedämmt. Der Sockelrahmen ist pulverbeschichtet und von allen Seiten unterfahrbar. Der Kälteteil besteht aus einem schwingungsgedämpften Scroll-Verdichter, als Verdampfer und Kondensator werden wärmeisolierte Plattenwärmetauscher eingesetzt.
Servicezugänglichkeit von vorne, bei Kaskadenschaltung platzsparende Aufstellung mehrerer
Wärmepumpen direkt nebeneinander oder über ein Regalsystem stapelbar möglich.
Eingebauter Schaltkasten mit Leistungsschützen für den Verdichter, Klemmleiste für 3phasige Netzzuleitung und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung
des Kältekreises. Elektronischer Sanftanlasser und Phasenwächter.
Integrierter Wärmepumpenregler WPR-Net
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
45,0 kW / 4,8
Heizkreis
Wärmequelle
bei B0
20 bis 58 °C
-5 bis 25 °C
65 °C
10800 l/h
0,15 bar
7800 l/h
0,12 bar
1190 x 760 x 961 mm
1350 x 912 x 1030 mm
385 kg
R410A / 8,2 kg
3~/PE/400V/50Hz
9,4 kW
174 / 37
–/–/–
Nominaler Sole-Volumenstrom
Druckverlust WP bei nom. Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Masse (B x T x H wärmepumpeneinheit)
Masse B x T x H fertig aufgebaut
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Zubehörvorschlag für Grundwassernutzung über Zwischentauscher und Solekreislauf:
WT:
5
Volumenstrom primär:
15.500 l/h
Druckverlust WT primär:
0,14 bar
Volumenstrom sekundär (Sole):
15.000 l/h
Druckverlust WT sekundär:
0,17 bar
Druckverlust Wärmepumpe (Sole):
0,30 bar
010416
– Technische Änderungen vorbehalten –
279
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10361602
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIP 58.1
A++
A++
A++
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Sole/Wasser-Wärmepumpe. Gerät für Innenaufstellung, mit einem Verdichter, eingebauter
Regelung und fluoriertem Treibhausgas.
Die Wärmepumpe besteht aus einer schalltechnisch komplett entkoppelten Wärmepumpeneinheit mit Aufbauteilen und feuerverzinkten Einbaublechen sowie der Geräteeinhausung. Die
Fassade (1,5 mm Blech) besteht aus verzinktem, vorbeschichtetem Blech und ist schallgedämmt. Der Sockelrahmen ist pulverbeschichtet und von allen Seiten unterfahrbar. Der Kälteteil besteht aus einem schwingungsgedämpften Scroll-Verdichter, als Verdampfer und Kondensator werden wärmeisolierte Plattenwärmetauscher eingesetzt.
Servicezugänglichkeit von vorne, bei Kaskadenschaltung platzsparende Aufstellung mehrerer
Wärmepumpen direkt nebeneinander oder über ein Regalsystem stapelbar möglich.
Eingebauter Schaltkasten mit Leistungsschützen für den Verdichter, Klemmleiste für 3phasige Netzzuleitung und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung
des Kältekreises. Elektronischer Sanftanlasser und Phasenwächter.
Integrierter Wärmepumpenregler WPR-Net
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
57,6 kW / 4,8
Heizkreis
bei B0
Wärmequelle
20 bis 60 °C
65 °C
-5 bis 25 °C
13600 l/h
0,15 bar
9700 l/h
0,12 bar
1190 x 760 x 961 mm
1350 x 912 x 1030 mm
441 kg
R410A / 11,2 kg
3~/PE/400V/50Hz
12,0 kW
225 / 88
–/–/–
Nominaler Sole-Volumenstrom
Druckverlust WP bei nom. Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Masse (B x T x H wärmepumpeneinheit)
Masse B x T x H fertig aufgebaut
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Zubehörvorschlag für Grundwassernutzung über Zwischentauscher und Solekreislauf:
WT:
6
Volumenstrom primär:
19.300 l/h
Druckverlust WT primär:
0,14 bar
Volumenstrom sekundär (Sole):
20.000 l/h
Druckverlust WT sekundär:
0,18 bar
Druckverlust Wärmepumpe (Sole):
0,33 bar
010416
– Technische Änderungen vorbehalten –
280
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10361702
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIP 69.1
A++
A++
A++
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Sole/Wasser-Wärmepumpe. Gerät für Innenaufstellung, mit einem Verdichter, eingebauter
Regelung und fluoriertem Treibhausgas.
Die Wärmepumpe besteht aus einer schalltechnisch komplett entkoppelten Wärmepumpeneinheit mit Aufbauteilen und feuerverzinkten Einbaublechen sowie der Geräteeinhausung. Die
Fassade (1,5 mm Blech) besteht aus verzinktem, vorbeschichtetem Blech und ist schallgedämmt. Der Sockelrahmen ist pulverbeschichtet und von allen Seiten unterfahrbar. Der Kälteteil besteht aus einem schwingungsgedämpften Scroll-Verdichter, als Verdampfer und Kondensator werden wärmeisolierte Plattenwärmetauscher eingesetzt.
Servicezugänglichkeit von vorne, bei Kaskadenschaltung platzsparende Aufstellung mehrerer
Wärmepumpen direkt nebeneinander oder über ein Regalsystem stapelbar möglich.
Eingebauter Schaltkasten mit Leistungsschützen für den Verdichter, Klemmleiste für 3phasige Netzzuleitung und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung
des Kältekreises. Elektronischer Sanftanlasser und Phasenwächter.
Integrierter Wärmepumpenregler WPR-Net
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
68,5 kW / 4,6
Heizkreis
bei B0
Wärmequelle
20 bis 60 °C
65 °C
-5 bis 25 °C
17300 l/h
0,16 bar
11300 l/h
0,12 bar
1190 x 760 x 961 mm
1350 x 912 x 1030 mm
484 kg
R410A / 13,4 kg
3~/PE/400V/50Hz
14,9 kW
272 / 85
–/–/–
Nominaler Sole-Volumenstrom
Druckverlust WP bei nom. Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Masse (B x T x H wärmepumpeneinheit)
Masse B x T x H fertig aufgebaut
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Zubehörvorschlag für Grundwassernutzung über Zwischentauscher und Solekreislauf:
WT:
6
Volumenstrom primär:
24.700 l/h
Druckverlust WT primär:
0,2 bar
Volumenstrom sekundär (Sole):
24.000 l/h
Druckverlust WT sekundär:
0,26 bar
Druckverlust Wärmepumpe (Sole):
0,31 bar
010416
– Technische Änderungen vorbehalten –
281
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10361802
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIP 29.1H
A++
A++
A++
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Sole/Wasser-Wärmepumpe. Gerät für Innenaufstellung, mit einem Verdichter, eingebauter
Regelung und fluoriertem Treibhausgas.
Die Wärmepumpe besteht aus einer schalltechnisch komplett entkoppelten Wärmepumpeneinheit mit Aufbauteilen und feuerverzinkten Einbaublechen sowie der Geräteeinhausung. Die
Fassade (1,5 mm Blech) besteht aus verzinktem, vorbeschichtetem Blech und ist schallgedämmt. Der Sockelrahmen ist pulverbeschichtet und von allen Seiten unterfahrbar. Der Kälteteil besteht aus einem schwingungsgedämpften Scroll-Verdichter, als Verdampfer und Kondensator werden wärmeisolierte Plattenwärmetauscher eingesetzt.
Servicezugänglichkeit von vorne, bei Kaskadenschaltung platzsparende Aufstellung mehrerer
Wärmepumpen direkt nebeneinander oder über ein Regalsystem stapelbar möglich.
Eingebauter Schaltkasten mit Leistungsschützen für den Verdichter, Klemmleiste für 3phasige Netzzuleitung und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung
des Kältekreises. Elektronischer Sanftanlasser und Phasenwächter.
Integrierter Wärmepumpenregler WPR-Net
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP Betrieb Sole
nach EN14511
Betrieb Wasser
Einsatzgrenzen
bei B0/W35
bei W10/W35
25,9 kW / 4,37
36,9 kW / 5,30
Heizkreis
bei B4
Wärmequelle
20 bis 64 °C
70 °C
-5 bis 25 °C
6500 l/h
0,16 bar
4700 l/h
0,12 bar
1190 x 760 x 961 mm
1350 x 912 x 1030 mm
319 kg
R134a / 6,7 kg
3~/PE/400V/50Hz
6,4 kW
174 / 82
–/–/–
Nominaler Sole-Volumenstrom
Druckverlust WP bei nom. Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Masse (B x T x H wärmepumpeneinheit)
Masse B x T x H fertig aufgebaut
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Zubehörvorschlag für Grundwassernutzung über Zwischentauscher und Solekreislauf:
WT:
4
Volumenstrom primär:
10.000 l/h
Druckverlust WT primär:
0,09 bar
Volumenstrom sekundär (Sole):
9.700 l/h
Druckverlust WT sekundär:
0,12 bar
Druckverlust Wärmepumpe (Sole):
0,31 bar
010416
– Technische Änderungen vorbehalten –
282
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10362102
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIP 56.1H
A++
A++
A++
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Sole/Wasser-Wärmepumpe. Gerät für Innenaufstellung, mit einem Verdichter, eingebauter
Regelung und fluoriertem Treibhausgas.
Die Wärmepumpe besteht aus einer schalltechnisch komplett entkoppelten Wärmepumpeneinheit mit Aufbauteilen und feuerverzinkten Einbaublechen sowie der Geräteeinhausung. Die
Fassade (1,5 mm Blech) besteht aus verzinktem, vorbeschichtetem Blech und ist schallgedämmt. Der Sockelrahmen ist pulverbeschichtet und von allen Seiten unterfahrbar. Der Kälteteil besteht aus einem schwingungsgedämpften Scroll-Verdichter, als Verdampfer und Kondensator werden wärmeisolierte Plattenwärmetauscher eingesetzt.
Servicezugänglichkeit von vorne, bei Kaskadenschaltung platzsparende Aufstellung mehrerer
Wärmepumpen direkt nebeneinander oder über ein Regalsystem stapelbar möglich.
Eingebauter Schaltkasten mit Leistungsschützen für den Verdichter, Klemmleiste für 3phasige Netzzuleitung und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung
des Kältekreises. Elektronischer Sanftanlasser und Phasenwächter.
Integrierter Wärmepumpenregler WPR-Net
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN14511
Einsatzgrenzen
bei B0/W35
53,8 kW / 4,5
Heizkreis
bei B0
Wärmequelle
20 bis 64 °C
70 °C
-5 bis 25 °C
12600 l/h
0,16 bar
8900 l/h
0,12 bar
1190 x 760 x 961 mm
1350 x 912 x 1030 mm
521 kg
R134a / 12,8 kg
3~/PE/400V/50Hz
12,0 kW
310 / 105
–/–/–
Nominaler Sole-Volumenstrom
Druckverlust WP bei nom. Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Druckverlust WP bei nom. Heizwasser-Volumenstrom
Masse (B x T x H wärmepumpeneinheit)
Masse B x T x H fertig aufgebaut
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN14511
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
Zubehörvorschlag für Grundwassernutzung über Zwischentauscher und Solekreislauf:
WT:
6
Volumenstrom primär:
19.400 l/h
Druckverlust WT primär:
0,14bar
Volumenstrom sekundär (Sole):
19.100 l/h
Druckverlust WT sekundär:
0,17 bar
Druckverlust Wärmepumpe (Sole):
0,33 bar
010416
– Technische Änderungen vorbehalten –
283
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10337204
Menge
EP (€)
GP (€)
SIP 110
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Sole/Wasser-Wärmepumpe. Gerät für Innenaufstellung, mit zwei Verdichtern, eingebauter
Regelung und fluoriertem Treibhausgas.
Die Wärmepumpe besteht aus einem Sockelrahmen, schalltechnisch komplett entkoppelter
Grundplatte mit Aufbauteilen und feuerverzinkten Einbaublechen. Die Blechfassadierung (1,5
mm Blech) ist verzinkt, pulverbeschichtet, schallgedämmt (erhöhter Schallschutz, 40 mm PUSchaum) und an der Serviceseite mit Schnellverschlüssen versehen. Der Sockelrahmen ist
verzinkt, pulverbeschichtet und von vier Seiten unterfahrbar. Der Kälteteil besteht aus zwei
schwingungsgedämpften Scroll-Verdichter, als Verdampfer und Kondensator werden wärmeisolierte Plattenwärmetauscher eingesetzt.
Servicezugänglichkeit von vorne, bei Kaskadenschaltung platzsparende Aufstellung mehrerer
Wärmepumpen direkt nebeneinander möglich.
Eingebauter Schaltkasten mit Leistungsschützen für die Verdichter und zur Ansteuerung einer
externen Soleumwälzpumpe, Klemmleiste für 3-phasige Netzzuleitung und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises. Mit Durchflussschalter auf
der Wärmequellenseite, Sanftanlasser und Phasenwächter.
Integrierter Wärmepumpenregler WPR-Net
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN255
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Druckverlust WP bei nom. Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nom. Heizwasser-Volumenstrom
Masse (B x T x H inkl. Flanschen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN255
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
107,5 kW / 4,3
57,0 kW / 4,4
20 bis 55 °C
-5 bis 25 °C
20000 l/h
0,23 bar
10500 l/h
0,1 bar
1400 x 950 x 1847 mm
870 kg
R407C / 19,0 kg
3~/PE/400V/50Hz
25,0 kW
225 / 130
–/–/–
Zubehörvorschlag für Grundwassernutzung über Zwischentauscher und Solekreislauf:
WT:
8
Volumenstrom primär:
35.400 l/h
Druckverlust WT primär:
0,18 bar
Volumenstrom sekundär (Sole):
33.000 l/h
Druckverlust WT sekundär:
0,20 bar
Druckverlust Wärmepumpe (Sole):
0,6 bar
010416
– Technische Änderungen vorbehalten –
284
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10337304
Menge
EP (€)
GP (€)
SIP 125
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Sole/Wasser-Wärmepumpe. Gerät für Innenaufstellung, mit zwei Verdichtern, eingebauter
Regelung und fluoriertem Treibhausgas.
Die Wärmepumpe besteht aus einem Sockelrahmen, schalltechnisch komplett entkoppelter
Grundplatte mit Aufbauteilen und feuerverzinkten Einbaublechen. Die Blechfassadierung (1,5
mm Blech) ist verzinkt, pulverbeschichtet, schallgedämmt (erhöhter Schallschutz, 40 mm PUSchaum) und an der Serviceseite mit Schnellverschlüssen versehen. Der Sockelrahmen ist
verzinkt, pulverbeschichtet und von vier Seiten unterfahrbar. Der Kälteteil besteht aus zwei
schwingungsgedämpften Scroll-Verdichter, als Verdampfer und Kondensator werden wärmeisolierte Plattenwärmetauscher eingesetzt.
Servicezugänglichkeit von vorne, bei Kaskadenschaltung platzsparende Aufstellung mehrerer
Wärmepumpen direkt nebeneinander möglich.
Eingebauter Schaltkasten mit Leistungsschützen für die Verdichter und zur Ansteuerung einer
externen Soleumwälzpumpe, Klemmleiste für 3-phasige Netzzuleitung und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises. Mit Durchflussschalter auf
der Wärmequellenseite, Sanftanlasser und Phasenwächter.
Integrierter Wärmepumpenregler WPR-Net
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN255
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Druckverlust WP bei nom. Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nom. Heizwasser-Volumenstrom
Masse (B x T x H inkl. Flanschen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN255
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
125,1 kW / 4,3
66,3 kW / 4,4
20 bis 55 °C
-5 bis 25 °C
22300 l/h
0,18 bar
11500 l/h
0,06 bar
1400 x 950 x 1847 mm
935 kg
R407C / 18,8 kg
3~/PE/400V/50Hz
29,1 kW
270 / 146
–/–/–
Zubehörvorschlag für Grundwassernutzung über Zwischentauscher und Solekreislauf:
WT:
8
Volumenstrom primär:
40.600 l/h
Druckverlust WT primär:
0,25 bar
Volumenstrom sekundär (Sole):
42.800 l/h
Druckverlust WT sekundär:
0,31 bar
Druckverlust Wärmepumpe (Sole):
0,7 bar
010416
– Technische Änderungen vorbehalten –
285
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10337404
Menge
EP (€)
GP (€)
SIP 160
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Sole/Wasser-Wärmepumpe. Gerät für Innenaufstellung, mit zwei Verdichtern, eingebauter
Regelung und fluoriertem Treibhausgas.
Die Wärmepumpe besteht aus einem Sockelrahmen, schalltechnisch komplett entkoppelter
Grundplatte mit Aufbauteilen und feuerverzinkten Einbaublechen. Die Blechfassadierung (1,5
mm Blech) ist verzinkt, pulverbeschichtet, schallgedämmt (erhöhter Schallschutz, 40 mm PUSchaum) und an der Serviceseite mit Schnellverschlüssen versehen. Der Sockelrahmen ist
verzinkt, pulverbeschichtet und von vier Seiten unterfahrbar. Der Kälteteil besteht aus zwei
schwingungsgedämpften Scroll-Verdichter, als Verdampfer und Kondensator werden wärmeisolierte Plattenwärmetauscher eingesetzt.
Servicezugänglichkeit von vorne, bei Kaskadenschaltung platzsparende Aufstellung mehrerer
Wärmepumpen direkt nebeneinander möglich.
Eingebauter Schaltkasten mit Leistungsschützen für die Verdichter und zur Ansteuerung einer
externen Soleumwälzpumpe, Klemmleiste für 3-phasige Netzzuleitung und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises. Mit Durchflussschalter auf
der Wärmequellenseite, Sanftanlasser und Phasenwächter.
Integrierter Wärmepumpenregler WPR-Net
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN255
Einsatzgrenzen
bei B0/W35
Heizkreis
Wärmequelle
Nominaler Sole-Volumenstrom
Druckverlust WP bei nom. Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nom. Heizwasser-Volumenstrom
Masse (B x T x H inkl. Flanschen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN255
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
161,6 kW / 4,4
85,6 kW / 4,5
20 bis 55 °C
-5 bis 25 °C
29100 l/h
0,26 bar
15200 l/h
0,07 bar
1400 x 913 x 1847 mm
1000 kg
R407C / 20,7 kg
3~/PE/400V/50Hz
36,7 kW
310 / 270
–/–/–
Zubehörvorschlag für Grundwassernutzung über Zwischentauscher und Solekreislauf:
WT:
9
Volumenstrom primär:
51.700 l/h
Druckverlust WT primär:
0,26 bar
Volumenstrom sekundär (Sole):
54.600 l/h
Druckverlust WT sekundär:
0,37 bar
Druckverlust Wärmepumpe (Sole):
1,0 bar
010416
– Technische Änderungen vorbehalten –
286
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10337504
Energieeffizienzklasse Raumheizgeräte bei 35°C
Energieeffizienzklasse Raumheizgeräte bei 55°C
Energieeffizienzklasse Verbund Raumheizgeräte bei 55°C
Menge
EP (€)
GP (€)
SIP 70H
A++
A++
A++
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Sole/Wasser-Wärmepumpe. Gerät für Innenaufstellung, mit zwei Verdichtern, eingebauter
Regelung und fluoriertem Treibhausgas.
Die Wärmepumpe besteht aus einem Sockelrahmen, schalltechnisch komplett entkoppelter
Grundplatte mit Aufbauteilen und feuerverzinkten Einbaublechen. Die Blechfassadierung (1,5
mm Blech) ist verzinkt, pulverbeschichtet, schallgedämmt (erhöhter Schallschutz, 40 mm PUSchaum) und an der Serviceseite mit Schnellverschlüssen versehen. Der Sockelrahmen ist
feuerverzinkt und von vier Seiten unterfahrbar. Der Kälteteil besteht aus zwei schwingungsgedämpften Scroll-Verdichtern, als Verdampfer und Kondensator werden wärmeisolierte Plattenwärmetauscher eingesetzt.
Servicezugänglichkeit von vorne, bei Kaskadenschaltung platzsparende Aufstellung mehrerer
Wärmepumpen direkt nebeneinander möglich.
Eingebauter Schaltkasten mit Leistungsschützen für die Verdichter und zur Ansteuerung einer
externen Soleumwälzpumpe, Klemmleiste für 3-phasige Netzzuleitung und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises. Mit Durchflussschalter auf
der Wärmequellenseite, elektronischer Sanftanlasser und Phasenwächter.
Integrierter Wärmepumpenregler WPR-Net
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN255
Einsatzgrenzen
bei B0/W35
Heizkreis
bei B5
Wärmequelle
Nominaler Sole-Volumenstrom
Druckverlust WP bei nom. Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nom. Heizwasser-Volumenstrom
Masse (B x T x H inkl. Flanschen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN255
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
70,0 kW / 4,1
37,1 kW / 4,2
20 bis 65 °C
70 °C
-5 bis 25 °C
16500 l/h
0,16 bar
6600 l/h
0,04 bar
1400 x 950 x 1847 mm
930 kg
R134a / 15,5 kg
3~/PE/400V/50Hz
17,1 kW
215 / 130
–/–/–
Zubehörvorschlag für Grundwassernutzung über Zwischentauscher und Solekreislauf:
WT:
6
Volumenstrom primär:
22.300 l/h
Druckverlust WT primär:
0,19 bar
Volumenstrom sekundär (Sole):
21.400 l/h
Druckverlust WT sekundär:
0,21 bar
Druckverlust Wärmepumpe (Sole):
0,29 bar
010416
– Technische Änderungen vorbehalten –
287
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10337604
Menge
EP (€)
GP (€)
SIP 85H
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Sole/Wasser-Wärmepumpe. Gerät für Innenaufstellung, mit zwei Verdichtern, eingebauter
Regelung und fluoriertem Treibhausgas.
Die Wärmepumpe besteht aus einem Sockelrahmen, schalltechnisch komplett entkoppelter
Grundplatte mit Aufbauteilen und feuerverzinkten Einbaublechen. Die Blechfassadierung (1,5
mm Blech) ist verzinkt, pulverbeschichtet, schallgedämmt (erhöhter Schallschutz, 40 mm PUSchaum) und an der Serviceseite mit Schnellverschlüssen versehen. Der Sockelrahmen ist
feuerverzinkt und von vier Seiten unterfahrbar. Der Kälteteil besteht aus zwei schwingungsgedämpften Scroll-Verdichtern, als Verdampfer und Kondensator werden wärmeisolierte Plattenwärmetauscher eingesetzt.
Servicezugänglichkeit von vorne, bei Kaskadenschaltung platzsparende Aufstellung mehrerer
Wärmepumpen direkt nebeneinander möglich.
Eingebauter Schaltkasten mit Leistungsschützen für die Verdichter und zur Ansteuerung einer
externen Soleumwälzpumpe, Klemmleiste für 3-phasige Netzzuleitung und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises. Mit Durchflussschalter auf
der Wärmequellenseite, elektronischer Sanftanlasser und Phasenwächter.
Integrierter Wärmepumpenregler WPR-Net
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN255
Einsatzgrenzen
bei B0/W35
Heizkreis
bei B5
Wärmequelle
Nominaler Sole-Volumenstrom
Druckverlust WP bei nom. Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nom. Heizwasser-Volumenstrom
Masse (B x T x H inkl. Flanschen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN255
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
88,0 kW / 4,1
46,5 kW / 4,2
20 bis 65 °C
70 °C
-5 bis 25 °C
14800 l/h
0,09 bar
8200 l/h
0,05 bar
1400 x 950 x 1847 mm
935 kg
R134a / 17,0 kg
3~/PE/400V/50Hz
20,5 kW
270 / 146
–/–/–
Zubehörvorschlag für Grundwassernutzung über Zwischentauscher und Solekreislauf:
WT:
6
Volumenstrom primär:
27.200 l/h
Druckverlust WT primär:
0,29 bar
Volumenstrom sekundär (Sole):
28.700 l/h
Druckverlust WT sekundär:
0,37 bar
Druckverlust Wärmepumpe (Sole):
0,34 bar
010416
– Technische Änderungen vorbehalten –
288
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
NOVELAN Wärmepumpe
10337704
Menge
EP (€)
GP (€)
SIP 100H
Gerätebeschreibung:
Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführte, anschlussfertige
Sole/Wasser-Wärmepumpe. Gerät für Innenaufstellung, mit zwei Verdichtern, eingebauter
Regelung und fluoriertem Treibhausgas.
Die Wärmepumpe besteht aus einem Sockelrahmen, schalltechnisch komplett entkoppelter
Grundplatte mit Aufbauteilen und feuerverzinkten Einbaublechen. Die Blechfassadierung (1,5
mm Blech) ist verzinkt, pulverbeschichtet, schallgedämmt (erhöhter Schallschutz, 40 mm PUSchaum) und an der Serviceseite mit Schnellverschlüssen versehen. Der Sockelrahmen ist
feuerverzinkt und von vier Seiten unterfahrbar. Der Kälteteil besteht aus zwei schwingungsgedämpften Scroll-Verdichtern, als Verdampfer und Kondensator werden wärmeisolierte Plattenwärmetauscher eingesetzt.
Servicezugänglichkeit von vorne, bei Kaskadenschaltung platzsparende Aufstellung mehrerer
Wärmepumpen direkt nebeneinander möglich.
Eingebauter Schaltkasten mit Leistungsschützen für die Verdichter und zur Ansteuerung einer
externen Soleumwälzpumpe, Klemmleiste für 3-phasige Netzzuleitung und 1-phasige Steuerspannung. Hoch- und Niederdrucküberwachung des Kältekreises. Mit Durchflussschalter auf
der Wärmequellenseite, elektronischer Sanftanlasser und Phasenwächter.
Integrierter Wärmepumpenregler WPR-Net
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung; laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung; alle Betriebsarten einzeln programmierbar; automatische Heizgrenzfunktion; Legionellenschutzprogramm;
Estrichausheizprogramm; Pumpenoptimierungsprogramm; Ansteuerung von mehreren Wärmeerzeugern; Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühlkreis); Datenloggerfunktion; Fehlerdiagnoseprogramm mit Fehlerspeicher; Kurzprogramm für Kundendienst; Inbetriebnahme-Assistent; Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion; Urlaubszeitfunktion; netzwerkfähig (mit
integriertem Webserver); USB-Schnittstelle für USB-Stick; Mehrsprachigkeit; erweiterungsfähig.
Technische Daten:
Heizleistung/COP nach EN255
Einsatzgrenzen
bei B0/W35
Heizkreis
bei B5
Wärmequelle
Nominaler Sole-Volumenstrom
Druckverlust WP bei nom. Sole-Volumenstrom
Nominaler Heizwasser-Volumenstrom
Freie Pressung WP bei nom. Heizwasser-Volumenstrom
Masse (B x T x H inkl. Flanschen und Bedienteil)
Gewicht gesamt
Kältemittel / Füllgewicht
Spannungscode
Leistungsaufnahme WP bei B0/W35 nach EN255
Anlaufstrom: direkt / mit Sanftanlasser
Elektroheizelement 3 / 2 / 1 phasig
100,0 kW / 4,1
53,0 kW / 4,2
20 bis 65 °C
70 °C
-5 bis 25 °C
18000 l/h
0,18 bar
9400 l/h
0,08 bar
1400 x 950 x 1847 mm
965 kg
R134a / 17,6 kg
3~/PE/400V/50Hz
24,3 kW
310 / 270
–/–/–
Zubehörvorschlag für Grundwassernutzung über Zwischentauscher und Solekreislauf:
WT:
7
Volumenstrom primär:
32.000 l/h
Druckverlust WT primär:
0,2 bar
Volumenstrom sekundär (Sole):
33.800 l/h
Druckverlust WT sekundär:
0,35 bar
Druckverlust Wärmepumpe (Sole):
0,64 bar
010416
– Technische Änderungen vorbehalten –
289
Projekt:
Datum:
Plattenwärmetauscher und Kühlpakete Professionell Serie
010416
– Technische Änderungen vorbehalten –
290
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör Plattenwärmetauscher
15025401
Gerätebeschreibung:
Geschraubter Plattenwärmetauscher für Systemtrennung Sole/Grundwasser.
Wärmetauscher aus formgepressten Edelstahlplatten. Beströmungsrichtung der
Platten im Gegenstrom. Dichtungen aus Elastomerwerkstoff. Kleberlose Dichtungen ermöglichen einen sehr einfachen Dichtungswechsel ohne Entfernung von
Klebstoffresten. Die Dichtungen sind in einer Dichtungsnut eingelegt. Gestell aus
dem Material S355 J2+N. Isolierung bauseits.
Für SIP 29,1H und SIP 37,1
Technische Daten:
Abmessungen: (BxHxT)
Gewicht: ca.
Anschlüsse:
Typ / Kurzbezeichnung:
Artikel-Nr.:
300 x 930 x 509 mm
100 kg
DN 50
NOVELAN Wärmepumpe
Zubehör Plattenwärmetauscher
15025501
Gerätebeschreibung:
Geschraubter Plattenwärmetauscher für Systemtrennung Sole/Grundwasser.
Wärmetauscher aus formgepressten Edelstahlplatten. Beströmungsrichtung der
Platten im Gegenstrom. Dichtungen aus Elastomerwerkstoff. Kleberlose Dichtungen ermöglichen einen sehr einfachen Dichtungswechsel ohne Entfernung von
Klebstoffresten. Die Dichtungen sind in einer Dichtungsnut eingelegt. Gestell aus
dem Material S355 J2+N. Isolierung bauseits.
Für SIP 45.1
Technische Daten:
Abmessungen: (BxHxT)
Gewicht:
Anschlüsse DN 50
Typ / Kurzbezeichnung:
Artikel-Nr.:
300 x 930 x 509 mm
ca. 106 kg
NOVELAN Wärmepumpe
Zubehör Plattenwärmetauscher
15025601
Gerätebeschreibung:
Geschraubter Plattenwärmetauscher für Systemtrennung Sole/Grundwasser.
Wärmetauscher aus formgepressten Edelstahlplatten. Beströmungsrichtung der
Platten im Gegenstrom. Dichtungen aus Elastomerwerkstoff. Kleberlose Dichtungen ermöglichen einen sehr einfachen Dichtungswechsel ohne Entfernung von
Klebstoffresten. Die Dichtungen sind in einer Dichtungsnut eingelegt. Gestell aus
dem Material S355 J2+N. Isolierung bauseits.
Für SIP 69.1 SIP 58.1, SIP 56.1H, SIP 70H und SIP 85H
Technische Daten:
Abmessungen: (BxHxT)
Gewicht:
Anschlüsse:
010416
300 x 923 x 509 mm
ca. 118 kg
DN 50
– Technische Änderungen vorbehalten –
291
Projekt:
Datum:
Pos.Nr.
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
Menge
EP (€)
GP (€)
NOVELAN Wärmepumpe
Zubehör Plattenwärmetauscher
15025701
Gerätebeschreibung:
Geschraubter Plattenwärmetauscher für Systemtrennung Sole/Grundwasser.
Wärmetauscher aus formgepressten Edelstahlplatten. Beströmungsrichtung der
Platten im Gegenstrom. Dichtungen aus Elastomerwerkstoff. Kleberlose Dichtungen ermöglichen einen sehr einfachen Dichtungswechsel ohne Entfernung von
Klebstoffresten. Die Dichtungen sind in einer Dichtungsnut eingelegt. Gestell aus
dem Material S355 J2+N. Isolierung bauseits.
Für SIP 100H
Technische Daten:
Abmessungen: (BxHxT)
Gewicht:
Anschlüsse:
010416
300 x 1032 x 509 mm
ca. 166 kg
DN 50
– Technische Änderungen vorbehalten –
292
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpe
Zubehör Plattenwärmetauscher
15025801
Gerätebeschreibung:
Geschraubter Plattenwärmetauscher für Systemtrennung Sole/Grundwasser
Wärmetauscher aus formgepressten Edelstahlplatten. Beströmungsrichtung
der Platten im Gegenstrom. Dichtungen aus Elastomerwerkstoff. Kleberlose
Dichtungen ermöglichen einen sehr einfachen Dichtungswechsel ohne Entfernung
von Klebstoffresten. Die Dichtungen sind in einer Dichtungsnut eingelegt. Gestell
aus dem Material S355 J2+N lackiert. Isolierung bauseits.
Für SIP 110 und SIP 125
Technische Daten:
Abmessungen: (BxHxT)
Gewicht:
Anschlüsse:
010416
524 x 1090 x 1050 mm
ca. 352 kg
DN 100
– Technische Änderungen vorbehalten –
293
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpe
Zubehör Plattenwärmetauscher
15025901
Gerätebeschreibung:
Geschraubter Plattenwärmetauscher für Systemtrennung Sole/Grundwasser.
Wärmetauscher aus formgepressten Edelstahlplatten. Beströmungsrichtung der
Platten im Gegenstrom. Dichtungen aus Elastomerwerkstoff. Kleberlose Dichtungen ermöglichen einen sehr einfachen Dichtungswechsel ohne Entfernung von
Klebstoffresten. Die Dichtungen sind in einer Dichtungsnut eingelegt. Gestell aus
dem Material S355 J2+N. Isolierung bauseits.
Für SIP 160
Technische Daten:
Masse (B x H x T)
Gewicht
Anschlüsse
010416
524 x 1090 x 1050 mm
ca. 367 kg
DN 100
– Technische Änderungen vorbehalten –
294
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpe
Zubehör Plattenwärmetauscher
15028201
Gerätebeschreibung:
Geschraubter Plattenwärmetauscher für Systemtrennung Sole/Grundwasser.
Wärmetauscher aus formgepressten Edelstahlplatten. Beströmungsrichtung der
Platten im Gegenstrom. Dichtungen aus Elastomerwerkstoff. Kleberlose Dichtungen ermöglichen einen sehr einfachen Dichtungswechsel ohne Entfernung von
Klebstoffresten. Die Dichtungen sind in einer Dichtungsnut eingelegt. Gestell aus
dem Material S355 J2+N. Isolierung bauseits.
Für 2 x SIP 125
Technische Daten:
Masse (B x H x T)
Gewicht
Anschlüsse
010416
524 x 1496 x 1330 mm
ca. 605 kg
DN 100
– Technische Änderungen vorbehalten –
295
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpe
Zubehör Plattenwärmetauscher
15028301
Gerätebeschreibung:
Geschraubter Plattenwärmetauscher für Systemtrennung Sole/Grundwasser.
Wärmetauscher aus formgepressten Edelstahlplatten. Beströmungsrichtung
der Platten im Gegenstrom. Dichtungen aus Elastomerwerkstoff. Kleberlose
Dichtun-gen ermöglichen einen sehr einfachen Dichtungswechsel ohne
Entfernung von Klebstoffresten. Die Dichtungen sind in einer Dichtungsnut
eingelegt. Gestell aus dem Material S355 J2+N. Isolierung bauseits.
Für 2 x SIP 160
Technische Daten:
Masse (B x H x T)
Gewicht
Anschlüsse
010416
524 x 1496 x 1330 mm
ca. 635 kg
DN 100
– Technische Änderungen vorbehalten –
296
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
GP (€)
NOVELAN Wärmepumpe
Zubehör Kühlpaket
15026101
Artikel-Nr.:
Gerätebeschreibung:
Paket für passive Kühlung mit Sole-/Wasser WP der Professionell-Serie
bestehend aus kupfergelötetem Plattenwärmetauscher aus formgepressten
Edelstahlplatten, die in einem Spezialverfahren unter Vakuum mit Kupfer
hartverlötet werden. Strömungsrichtung parallel im Gegenstrom.
Einem 3-Wege Regelventil mit Flanschanschluss. Ventilkörper aus Grauguss, Ventilspindel aus Nirostahl und Ventilkegel aus Messing. Stopfbüchse aus Messing mit
Abstreifring und doppelter O-Ring Abdichtung aus EPDM.
Mit Stellantrieb 24 V und Zubehörmodul 230V als Mischventil oder mit Relais
(nicht im Lieferumfang) als Umschaltventil einsetzbar.
Ebenfalls enthalten ist ein konfektionierter und vergossener NTC-Fühler mit 2 m
Anschlussleitung.
Für SIP 29.1H
Technische Daten:
Abmessungen WT: (BxTxH)
Gewicht WT:
Anschlüsse WT:
Anschlüsse Ventil:
kvs-Wert Ventil:
010416
271 x 532 x 84mm
ca. 26 kg
G 2"
DN 50/PN 16
28 m³/h
– Technische Änderungen vorbehalten –
297
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
GP (€)
NOVELAN Wärmepumpe
Zubehör Kühlpaket
15026201
Artikel-Nr.:
Gerätebeschreibung:
Paket für passive Kühlung mit Sole-/Wasser WP der Professionell-Serie
bestehend aus kupfergelötetem Plattenwärmetauscher aus formgepressten
Edelstahlplatten, die in einem Spezialverfahren unter Vakuum mit Kupfer
hartverlötet werden. Strömungsrichtung parallel im Gegenstrom.
Einem 3- Wege Regelventil mit Flanschanschluss. Ventilkörper aus Grauguss, Ventilspindel aus Nirostahl und Ventilkegel aus Messing. Stopfbüchse aus Messing mit
Abstreifring und doppelter O-Ring Abdichtung aus EPDM.
Mit Stellantrieb 24 V und Zubehörmodul 230V als Mischventil oder mit Relais (nicht
im Lieferumfang) als Umschaltventil einsetzbar. Ebenfalls enthalten ist ein konfektionierter und vergossener NTC-Fühler mit 2 m Anschlussleitung.
Für SIP 37.1, SIP 45.1, SIP 56.1H, SIP 58.1 und SIP 70H
Technische Daten:
Abmessungen WT: (BxTxH)
Gewicht WT
Anschlüsse WT:
Anschlüsse Ventil:
kvs-Wert Ventil:
010416
271 x 532 x 131mm
ca. 37 kg
G 2 1/2"
DN 65/PN 16
49 m3/h
– Technische Änderungen vorbehalten –
298
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpe
Zubehör Kühlpaket
15026301
Gerätebeschreibung:
Paket für passive Kühlung mit Sole-/Wasser WP der Professionell-Serie
bestehend aus kupfergelötetem Plattenwärmetauscher aus formgepressten
Edelstahlplatten, die in einem Spezialverfahren unter Vakuum mit Kupfer hartverlötet werden. Strömungsrichtung parallel im Gegenstrom. Einem 3- Wege Regelventil
mit Flanschanschluss. Ventilkörper aus Grauguss, Ventilspindel aus Nirostahl und
Ventilkegel aus Messing. Stopfbüchse aus Messing mit Abstreifring und doppelter
O-Ring Abdichtung aus EPDM. Mit Stellantrieb 24 V und Zubehörmodul
230V als Mischventil oder mit Relais (nicht im Lieferumfang) als Umschaltventil einsetzbar. Ebenfalls enthalten ist ein konfektionierter und vergossener NTC-Fühler
mit 2 m Anschlussleitung.
Für SIP 69.1, SIP 85H, SIP 10H, SIP 110, SIP 125
Technische Daten:
Abmessungen WT:(BxTxH)
Gewicht WT:
Anschlüsse WT:
Anschlüsse Ventil:
kvs-Wert Ventil:
010416
271 x 532 x 201 mm
ca. 53 kg
G 2 1/2"
DN 80/PN 16
78 m3/h
– Technische Änderungen vorbehalten –
299
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpe
Zubehör Kühlpaket
15026401
Gerätebeschreibung:
Paket für passive Kühlung mit Sole-/Wasser WP der Professionell-Serie
bestehend aus kupfergelötetem Plattenwärmetauscher aus formgepressten
Edelstahlplatten, die in einem Spezialverfahren unter Vakuum mit Kupfer
hartverlötet werden. Strömungsrichtung parallel im Gegenstrom. Einem 3- Wege
Regelventil mit Flanschanschluss. Ventilkörper aus Grauguss, Ventilspindel aus Nirostahl und Ventilkegel aus Messing. Stopfbüchse aus Messing mit Abstreifring und
doppelter O-Ring Abdichtung aus EPDM. Mit Stellantrieb 24 V und Zubehörmodul 230V als Mischventil oder mit Relais (nicht im Lieferumfang) als Umschaltventil einsetzbar. Ebenfalls enthalten ist ein konfektionierter und vergossener
NTC-Fühler mit 2 mtr. Anschlussleitung.
Für SIP 160
Technische Daten:
Abmessungen WT:(BxTxH)
Gewicht WT:
Anschlüsse WT:
Anschlüsse Ventil:
kvs-Wert Ventil:
010416
271 x 532 x 272 mm
ca. 69 kg
G 2 1/2"
DN 100/PN 16
124 m3/h
– Technische Änderungen vorbehalten –
300
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpe
Zubehör Kühlpaket
15028401
Gerätebeschreibung:
Paket für passive Kühlung mit Sole/Wasser- Wärmepumpen der ProfessionellSerie.
Im Lieferumfang enthalten: Kupfergelöteter Plattenwärmetauscher aus formgepressten Edelstahlplatten, die in einem Spezialverfahren unter Vakuum mit
Kupfer hartverlötet werden. Strömungsrichtung parallel im Gegenstrom.
3-Wege Regelventil mit Flanschanschluss (Ventilkörper aus Grauguss, Ventilspin-d
el aus Nirostahl und Ventilkegel aus Messing. Stopfbüchse aus Messing mit Ab-str
eifring und doppelter O-Ring Abdichtung aus EPDM. Mit Stellantrieb 24 V und Zube
hörmodul 230V als Mischventil oder mit Relais (nicht im Lieferumfang) als Umscha
ltventil einsetzbar)Konfektionierter und vergossener NTC-Fühler mit 2 m Anschlussleitung. Isolierung bauseits.
Für 2 x SIP 125
Technische Daten:
Masse (B x H x T)
Gewicht ca.
Anschlüsse WTK
Anschlüsse Ventil
kvs-Wert Ventil
010416
386 x 1030 x 471 mm
250 kg
DN 100
DN 125 / PN 16
200 m3/h
– Technische Änderungen vorbehalten –
301
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpe
Zubehör Kühlpaket
15028501
Gerätebeschreibung:
Paket für passive Kühlung mit Sole/Wasser Wärmepumpen der Professionell-Serie.
Im Lieferumfang enthalten:
Kupfergelöteter Plattenwärmetauscher aus formgepressten Edelstahlplatten, die in
einem Spezialverfahren unter Vakuum mit Kupfer hartverlötet werden. Strömungs-r
ichtung parallel im Gegenstrom. 3-Wege Regelventil mit Flanschanschluss
(Ventilkörper aus Grauguss, Ventilspin-del aus Nirostahl und Ventilkegel aus Mes
sing. Stopfbüchse aus Messing mit Abstreifring und doppelter O-Ring Abdichtung
aus EPDM. Mit Stellantrieb 24 V und Zubehörmodul 230V als Mischventil oder mit
Relais (nicht im Lieferumfang) als Umschaltventil einsetzbar) Konfektionierter und
vergossener NTC-Fühler mit 2 m Anschlussleitung. Isolierung bauseits.
Für 2 x SIP 160
Technische Daten:
Masse (B x H x T)
Gewicht
Anschlüsse WTK
Anschlüsse Ventil
kvs-Wert Ventil
010416
386 x 1030 x 542 mm
ca. 290 kg
DN 100
DN 125 / PN 16
200 m3/h
– Technische Änderungen vorbehalten –
302
Projekt:
Datum:
Installationspakete Professionell-Serie
010416
– Technische Änderungen vorbehalten –
303
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpe
Zubehör Installationspaket DN 50
15022701
Gerätebeschreibung:
Installationspaket zur schwingungstechnischen Entkopplung von Wärmepumpen
der Professionell-Serie.
Im Lieferumfang enthalten:
4 Stück Universal-Kompensatoren, mit einem flachgewellten Gummibalg und drehbaren Flanschen
16 Stück Maschinenschrauben, verzinkt, mit Mutter.
Technische Daten:
Dimension
Werkstoff Balg
Druckstufe Balg
Werkstoff Flansch
Lochbild Flansch
Korrosionsschutz Flansch
Baulänge
Gewicht
010416
4 Stück DN 50
EPDM
10 bar
Stahl, verzinkt
PN 16
galvanisch verzinkt
ca. 130 mm
ca. 21,0 kg
– Technische Änderungen vorbehalten –
304
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpe
Zubehör Installationspaket DN 50 / DN 65
15022801
Gerätebeschreibung:
Installationspaket zur schwingungstechnischen Entkopplung von Wärmepumpen
der Professionell-Serie.
Im Lieferumfang enthalten:
4 Stück Universal-Kompensatoren, mit einem flachgewellten Gummibalg und drehbaren Flanschen
16 Stück Maschinenschrauben, verzinkt, mit Mutter.
Technische Daten:
Dimension
Werkstoff Balg
Druckstufe Balg
Werkstoff Flansch
Lochbild Flansch
Korrosionsschutz Flansch
Baulänge
Gewicht
010416
2 Stück DN 50
2 Stück DN 65
EPDM
10 bar
Stahl, verzinkt
PN 16
galvanisch verzinkt
ca. 130 mm
ca. 24,0 kg
– Technische Änderungen vorbehalten –
305
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpe
Zubehör Installationspaket DN 65
15022901
Gerätebeschreibung:
Installationspaket zur schwingungstechnischen Entkopplung von Wärmepumpen
der Professionell-Serie.
Im Lieferumfang enthalten:
4 Stück Universal-Kompensatoren, mit einem flachgewellten Gummibalg und drehbaren Flanschen
16 Stück Maschinenschrauben, verzinkt, mit Mutter.
Technische Daten:
Dimension
Werkstoff Balg
Druckstufe Balg
Werkstoff Flansch
Lochbild Flansch
Korrosionsschutz Flansch
Baulänge
Gewicht
010416
4 Stück DN 65
EPDM
10 bar
Stahl, verzinkt
PN 16
galvanisch verzinkt
ca. 130 mm
ca. 27,0 kg
– Technische Änderungen vorbehalten –
306
Projekt:
Datum:
Schwingungssockelrahmen Professionell Serie
010416
– Technische Änderungen vorbehalten –
307
Projekt:
Datum:
Pos.Nr.
Menge EP (€)
Artikel
Typ / Kurzbezeichnung:
Artikel-Nr.:
GP (€)
NOVELAN Wärmepumpe
Zubehör Schwingungssockelrahmen 2
15027401
Gerätebeschreibung:
Umlaufender Sockelrahmen zur schwingungstechnischen Entkopplung von Wärmepumpen der Professionell-Serie. 5-lagiger Sandwich-Aufbau mit Lastverteilplatte
oben, spezifischen Dämmstreifen auf einem Vierkant-Profilstahl als Trägermaterial.
Anlieferung in 4 Teilen (inkl. Schrauben); Endmontage bauseits.
Mit dem Schwingungssockelrahmen wird eine Körperschallentkopplung von ca.
30dB erreicht.
Passend für alle SIP der Baugrösse 2
Technische Daten:
Masse (B x T x H)
Gewicht
010416
1420 x 820 x 143 mm
ca. 80,0 kg
– Technische Änderungen vorbehalten –
308
