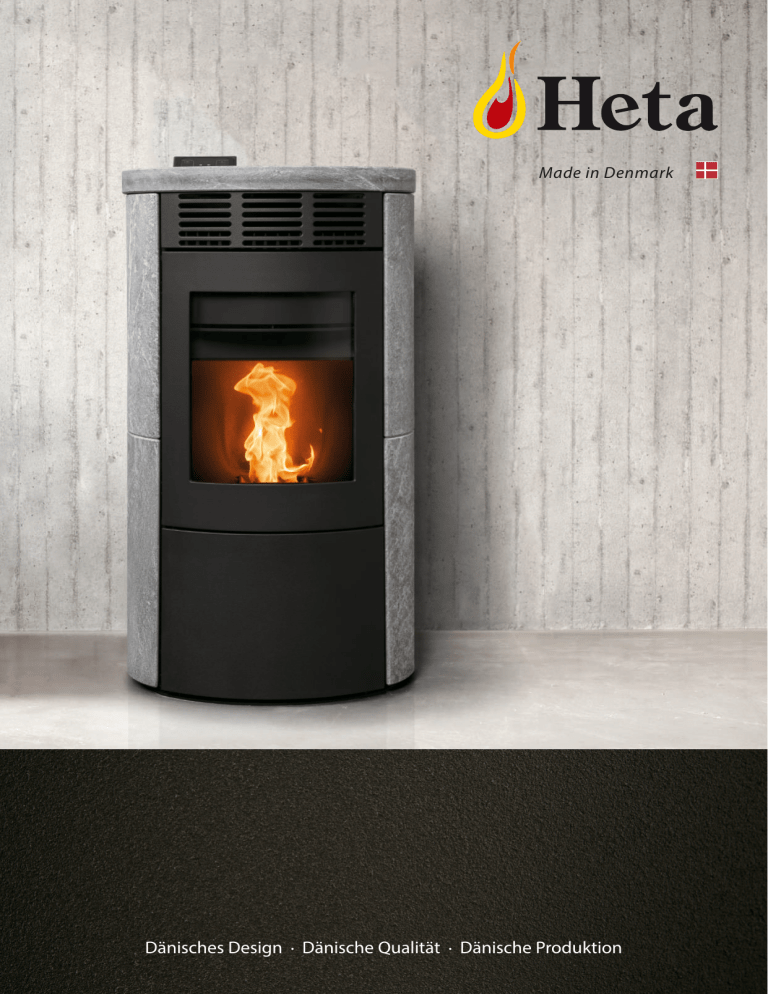

Heta-Katalog für Pellett - Kaminofen Company Karlsruhe

Made in Denmark
Dänisches Design . Dänische Qualität . Dänische Produktion
Symbolbeschreibung
3l
Heta Feuerstätten sind aufgrund ihrer erstklassigen Verarbeitung, geeignet für eine Dauerbefeuerung mit Festbrennstoffen.
Optional erhalten Sie die Möglichkeit den Heta
Pelletofen mit einem Rauchabgang nach Oben
zu bestellen.
Der patentierte Heta 3 Liter, 5 Liter oder 8 Liter Ascheeimer
ist außergewöhnlich und praktisch. Die Entleerung der Asche
wird durch den Ascheeimer funktionell und sauber.
Optional erhalten Sie die Möglichkeit den Heta
Pelletofen mit einem Rauchabgang nach Hinten
zu bestellen.
Zusätzlich können Sie Heta Feuerstätten mit Speichersteinen
ausrüsten. Hierdurch erhalten Sie eine zusätzliche Speicherkapazität und erreichen ein noch effizienteres Raumheizvermögen.
Sie haben die Möglichkeit die Konvektionsluft nach der
Raumaufheizphase zu stoppen und die Energie in den vorhandenen Speicherstein zu leiten.
20-130
m2
2-5,7 kW
64%
92 cm
18 kg
Pellettank Fassungsvermögen in Kilogramm.
Mit dem Heta Hot Air Supplytm ist es möglich mehrere Räume
zu beheizen.
SMS
Angabe des regelbaren Leistungsbereichs der
Feuerstätte in Kilowatt.
Unsere CLEAN BURN tm Feuerstätten erreichen
ökologische Spitzenwerte und unterbieten mindestens um 50% die schärfsten Anforderungen.
Die integrierte Kaminofengarnitur (Besen, Schaufel, Schürhaken) bietet Ihnen eine Funktionalität die Sie nur bei Heta
A/S finden.
Durch eine durchdachte Konstruktion ist es sehr einfach und
komfortabel den Pelletofen zu reinigen und zu warten.
Raumheizvermögen mit der Angabe in m 2,
somit finden Sie die passende Feuerstätte für
Ihre Raumgröße.
Leistung wasserseitig in % und das schon bei 30%
unter der Gesamtnennwärmeleistung.
Die gesamte Bauhöhe der Feuerstätte in cm.
95%
Leistungsfähigkeit %.
Mit dem Combustion Air Systemtm erhält der Pelletofen immer
eine perfekte Verbrennung.
Die gekennzeichneten Heta Feuerstätten entsprechen den Vorgaben der BImSchV Stufe 2.
Mit dem optional erhältlichen SMS Modul können Sie den
Pelletofen bequem über jedes Mobiltelefon (SMS) bedienen.
Die mit §15a BVG Stand 2015 gekennzeichneten
Heta Feuerstätten entsprechen den Vorgaben der
Österreich Verordnung.
Mit dem optional erhältlichen WiFi App Modul können Sie
den Pelletofen bequem mit einem iOS Apple , Android
Smartphone bedienen.
Die VKF gekennzeichneten Heta Feuerstätten
entsprechen den Vorgaben der Vereinigung Kantonaler Feuerversicherungen VKF der Schweiz.
Copyright © Heta A/S 2015. Jupitervej 22, DK-7620, Lemvig, Denmark. Druckfehler und Änderungen vorbehalten.
Heta® ist ein eingetragenes Warenzeichen von Heta A/S. Heta Hot Air Supplytm CLEAN BURNtm und Heta Combustion Air Systemtm sind Marken von Heta A/S.
1. Ausgabe 2015. Gedruckt in Dänemark.
Inhaltsverzeichnis
Pelletofen
Scan-Line Green 100. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 - 7
Scan-Line Green 200. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8- 13
Aqua Ofen
Scan-Line 800 Aqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 - 19
Scan-Line Aqua Technologie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Aqua Installationsbeispiele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Aqua Performance Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Aqua Installationsdiagramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Verbrennungstechnik und Effektivität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Verkleidung, Keramik, Sandstein und Emaille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 - 23
Heta ist ein Unternehmen mit Sitz in DK-7620 Lemvig in Jütland, Dänemark, das sich
sowohl mit der Fertigung wie auch dem Vertrieb der gefertigten Öfen beschäftigt.
Die Firma wurde 1972 gegründet und hat sich seitdem laufend weiterentwickelt zu
einem modernen Betrieb mit einem umfassenden Sortiment von Kaminöfen, die in
den meisten Ländern Europas vertrieben werden.
Das gesamte Programm wird in der 9.000 Quadratmeter großen Fabrik in Lemvig gefertigt. Qualität und Design stehen im Vordergrund und der Vertrieb erfolgt über den
Fachhandel. Heta A/S verkauft heute ca. 10.000 Öfen jährlich über ganz Europa. Die
größten Absatzmärkte sind Dänemark, Deutschland, Frankreich, Schweden, Belgien,
Österreich, Schweiz, Holland, Italien und England.
Made in Denmark
•
Dieser Katalog wurde mit größter Sorgfalt für Sie zusammengestellt. Dennoch können Fehler
nicht ganz ausgeschlossen werden. In solchen Fällen kann keine Haftung übernommen
werden.
•
Die Inhalte entsprechen dem Stand bei Drucklage. Durch ständige Weiterentwicklung
unserer Produkte können Abweichungen nicht ausgeschlossen werden.
•
Die Angaben dienen der unverbindlichen allgemeinen Information und ersetzen nicht eine
eingehende, individuelle Beratung.
•
Nachdruck, auch auszugsweise, nur mit ausdrücklicher Genehmigung durch Heta A/S.
Scan-Line Green 100
Scan-Line Green 100
Neben seiner Funktion als Wärmequelle, ist der Scan-Line Green 100 durch sein modernes
Design auch ein echter Hingucker und integriert sich wie ein Möbelstück in Ihre Wohnungseinrichtung.
So haben wir den Heta Scan-Line Green 100 aus Qualitätsmaterialien in modernem Design
mit großer Sichtscheibe entwickelt. Durch seine vollendete Harmonie zwischen Form
und Funktion werden Sie den Scan-Line Green 100 über viele Jahre täglich genießen und
wertschätzen können.
92 cm
2-5,7 kW
20-130
m2
4
18 kg
95%
24H
Integriertes Touch Bedienfeld
absenkbar
Einzigartiges
Flammenbild
Pellettank mit 18 Kg
Kapazität
Made in Denmark
Komfort und Übersicht
Der Scan-Line Green 100 wird elektronisch gesteuert und ist mit einem Thermostat ausgestattet, so dass er wie ein Heizkörper geregelt werden kann.
Eine manuelle Regelung ist möglich, wie z.B. die Einstellung der Leistungsstufen von 1 - 5
oder über den Auto-Modus, bei dem die Soll Raumtemperatur nach Bedarf eingestellt
werden kann. Das Anheizen erfolgt innerhalb weniger Minuten mit einem elektronischenkeramischen Zündelement.
SMS
Einfaches App für iOS oder
Android-Smartphone
(Erwartete Markteinführung Ende 2015)
5
Scan-Line Green 100
Emaille Red 5
Scan-Line Green 100
Als Zusatzausstattung kann ein GSM-Modul erworben werden, mit diesem der Ofen
über eine Textnachricht (SMS) bedient werden kann. Dadurch ist der Pelletofen sehr
gut für Ferienhäuser geeignet. Darüberhinaus reguliert der Scan-Line Green 100 die
Luftzufuhr automatisch, so dass der Ofen immer eine optimale Verbrennung hat.
Wenn die Raumtemperatur zu hoch oder zu niedrig ist, regelt sich der Ofen vollautomatisch,
was ein angenehmes Raumklima zur Folge hat. Eine Kindersicherung in der Tür schützt
kleine Kinder vor Unfällen. Wenn der Ofen geöffnet wird, schaltet er sich aus.
6
Scan-Line Green 100
Emaille
Antique 2
Scan-Line Green 100
Emaille
Blue 9
Scan-Line Green 100
Emaille
Black 4
Made in Denmark
9 Emaillefarben zur Auswahl
Die Topplatte ist in sieben verschiedenen Emaillefarben erhältlich und macht den Ofen so
zu einem persönlichen Wunschkandidaten.
1
2
3
4
5
6
7
8
9
Emailleoberfläche erleichtert
die Reinigung.
7
Konfektionsluft Wärmetauscher aus Gusseisen
Brennkammertür
aus Gusseisen
Elegant
selbstschließende Türautomatik
Asche Tür
aus Gusseisen
Scan-Line Green 200er Serie
Scan-Line Green 200 ist eine weitere Ergänzung unser sehr erfolgreichen Green Serie. Er
basiert äußerlich auf der schon bestehenden Scan-Line 800er Serie im Scheitholzbereich.
Somit konnten wir wieder einen hoch qualitativen Pelletofen für Sie entwickeln der optisch
einem Scheitholz Kaminofen gleich sieht.
109 cm
3,5-9
kW
8
35-180
m2
97%
5l
24H
21 kg
Scan-Line Green 200
Made in Denmark
Scan-Line Green 200er Serie
Mit dem Motto "funktionell und behaglich" konnten wir insbesondere mit unserem patentierten 5 Liter Ascheeimer Rechnung tragen. Es vereinfacht deutlich die
Funktionalität in der Reinigung und Bedienung.
Die selbst regelnde Verbrennungsluft mit dem Heta Combustion Air System
berücksichtigt perfekt die wechselnden Gegebenheiten im Schornsteinzug und
Brennstoffqualität. Sie haben immer eine optimale und effiziente Verbrennung.
SMS
Patentierter 5-Liter
Ascheeimer
9
21 kg
Kapazität im Pelletbehälter erhöht den
Komfort, so dass die Pelletfüllung in
größeren Abständen als gewöhnlich
stattfindet.
Konvektion Gusseisen
Solide voll verschweißte und in
Dänemark hergestellte Konstruktion
96%
9 kW
Effizienz in der neu
entwickelten Verbrennungskammer mit Clean-Burn
Technik.
Maximale Heizleistung, es
genügt für die Erwärmung
eines modernen Hauses
mit 180 m2.
Patentierter 5-Liter-Ascheeimer
Scan-Line Green 200er Serie Technologie
Die gut durchdachte Konstruktion der Brennkammer und deren Komponenten sowie die
qualitativ hochwertige Verarbeitung vereinen eine sehr gute Effizienz, Funktionalität und
Langlebigkeit. Insbesondere wurde auf die komfortable Ascheentlehrung und Reinigung
geachtet.
10
Scan-Line Green 200
Speckstein
Made in Denmark
Scan-Line Green 200 Eigenschaften
Mit dem innovativen Rauchrohranschluss Konzept konnten
wir den internationalen Brandschutzbestimmungen gerecht
werden und den Pelletofen typischen Montageproblematiken
deutlich erleichtern. Sie können den Scan-Line Green 200 mit
Rauchrohrabgang nach Hinten in den Höhen 30cm und 44cm
oder mit Rauchrohrabgang Oben direkt an Ihrem Schornstein
anschießen.
Hinterausgang
30cm Höhe
Hinterausgang
44cm Höhe
11
Scan-Line Green 200
Brilliantweiss 0010
Scan-Line Green 200er Serie
Durch die spezielle Heta Hot Air Supply Technologie und den eigens dafür konstruierten
Gusswärmetauscher haben Sie die Möglichkeit mehrere Räume über eine Rohrverbindung
zu beheizen. Mit der Verlagerung des zweiten Konfektionsgebläses und die dadurch resultierende Verringerung der Luftströmungsgeschwindigkeiten konnten wir die Geräuschbelastung im Aufstellraum deutlich reduzieren.
Der Scan-Line Green 200 ist für die Heta Hot Air Supply vorbereitet, die optional notwendigen Rohr- und Gebläsekomponeten erwarten wir für die Markteinführung Ende 2015.
12
Integriertes Touch Bedienfeld
ergonomisch schräg angeordnet
Wifi-Modul für die Steuerung
über Smartphone
(Zubehör)
Einfaches App für iOS oder
Android-Smartphone
(Erwartete Markteinführung Ende 2015)
Made in Denmark
Scan-Line Green 200er Serie
Mit der optischen Anlehnung an unserer schon seit 2011 sehr erfolgreichen Scan-Line
800er Serie können wir Ihnen auch die Verkleidungsvarianten in Keramik, Speckstein und
Sandstein anbieten.
Das ergonomisch abgeschrägte Touch Bedienelement ist gut einzusehen, logisch und
einfach zu bedienen. Die Menüführung ist intuitiv aufgebaut und für jede Altersgruppe
durch gute Lesbarkeit geeignet.
Scan-Line Green 200
Herbstlaub 934
13
CLEAN BURN Hochtemperatur
Verbrennungstechnik
Eleganter
Edelstahlhandgriff
Einfache Verbrennungsluftregulierung
Asche Tür aus
Gusseisen
Scan-Line 800 Aqua Serie
Diese speziell für den Einsatz in energieeffizienten Häusern entwickelten Aqua Öfen
erreichen mit ihrem innovativen Abgaswärmetauscher – Wassertaschensystem schon bei
70% Nennwärmeleistung einen wasserseitigen Anteil von sensationellen 64%. Die speziell
beschichtete Ofenscheibe reduziert deutlich die Strahlungswärme im Aufstellraum. Das
fantastische Flammenbild und der hohe Wirkungsgrad von 87% spiegeln eine innovative
Entwicklungsarbeit wieder.
121 cm
2-10
kW
14
20-120
m2
87%
8l
24H
64%
Scan-Line 805 Aqua
Speckstein
Made in Denmark
18 Jahre Aquatechnik-Erfahrung
Insbesondere der Scan-Line 805 Aqua mit dem im Lieferumfang erhältlichen Speicherstein und der optimalen Speckstein Verkleidung passt perfekt zu den neusten
Anforderungen in Aufstellräumen mit wenig Leistungsbedarf. Durch die Erhöhung
der Masse erhalten Sie eine flache Heizkurve im Aufstellraum und einen schnellen
thermischen Übergang ins Wassersystem.
Scan-Line 800 Aqua
Scan-Line 805 Aqua
Speckstein Top
15
Dänisches Design, Qualität und Produktion
Moderne Technologie, exquisite hochwertige Materialien, solide Konstruktion und Verarbeitung.
Mit einem modernen, zeitlosen und schönem Design.
10 kW
Maximale Heizleistung
luft- und wasserseitig
ist ausreichend für den
Energiebedarf eines
Niedrigenergiehaus.
Der Rüttelrost aus Guss
14 liter
5 mm
Kapazität des Wassertanks in einer sehr effektiven Konstruktion
mit ummantelter Brennkammer und Rauchgaswärmetauscher.
Kesselblechstärke des Wärmetauschers
übertrifft die strengsten
Sicherheitsvorschriften.
64%
Wasserseitige
Leistung wird schon bei
der nominellen
Gesamtleistung
erreicht.
Patentierter 8-Liter Ascheeimer
Solide vollverschweißte
kompromisslose Konstruktion
Scan-Line 800er Aqua Serie
Scan-Line 800er Aqua - Serie ist eine Weiterentwicklung unserer klassischen Scan-Line 800er
Serie, mit der einzigartigen Clean-Burn-Verbrennungstechnologie. Hier erreichen wir mit
modernster Verbrennungstechnik und einer hocheffizienten Verbrennung einen Wirkungsgrad von 87%. Zur Begrenzung der Strahlungswärme verwenden wir ein IR beschichtetes
Sichtfenster und verhindern dadurch ein Überheizen des Aufstellungsraumes.
16
Beispiel A
In Kombination mit einer Wärmepumpe bietet unser
Aquaofen ein sehr wirtschaftliches und kostengünstiges
Zentralheizsystem speziell im Bereich Warmwasserbereitung > 50 Grad.
Beispiel B
In Kombination mit einer Solaranlage übernimmt unser Aquaofen
die wetterunabhängige Heizleistung für ein kostengünstiges
und bequemes Zentralheizsystem auch an sonnenarmen Tagen.
Beispiel C
In Kombination mit Erdwärme kann unser Aquaofen
speziell für die Erwärmung von Warmwasser genutzt
werden. Wir empfehlen für die Einbindung der Fußbodenheizung den Einsatz eines Pufferspeichers < 500 Liter.
Made in Denmark
Unendliche Einsatzmöglichkeiten
Lassen Sie ihrer Fantasie freien Raum und nutzen Sie die grenzenlosen Möglichkeiten.
Die Scan-Line 800er Aqua Serie wird für den Anschluss an bestehende Anlagen mit Sicherheitsventil geliefert.
Stellen Sie beim Anschluss des Ofens sicher, dass er über die optionale Umlaufpumpe min.
140 Liter Wasser die Stunde erhält und die bestehende Anlage mit einem Sicherheitsventil
ausgerüstet ist, welches bei einem max. Überdruck von 2,5 bar aktiviert wird.
Grenzenlose
Möglichkeiten.
17
Aqua Performance Kit
Produkt- und Funktionsbeschreibung
APK
Unser Aqua Performance Kit (AKP) ist optional erhältlich und sorgt für, die konstante
Temperatur im Rücklauf. Es enthält wichtige
Armaturen, Rohre und Geräte für den Betrieb
der Anlage:
•
Thermometern (Vor- und Rücklauf)
•
Ein Sicherheitsventil, um Überdruck zu
vermeiden
•
Entlüftungsventil zur Luft / Gasblasen in
den Rohrleitungen zu verhindern
•
Thermostat zur Zu- und Abschaltung der
Pumpe
•
Thermisches Regelventil mit 55 ° C Öffnungstemperatur
Das AKP verhindert die Korrosion in dem Wärmetauscher, da die Rücklauftemperatur im Thermo
3-Wegeventil (Bypass) geregelt wird. Die aktuelle
Einstellung einer konstanten Wasserrücklauftemperatur wird durch eine regelmäßige Verbrennung aufrecht gehalten um die optimale Ausnutzung der Energie zu gewährleisten.
Umwälzpumpe und 3-Wegeventil
APK besteht aus den besten Komponenten
von marktführenden Zulieferer. Die Zirkulationspumpe ist mit der besten Effektivität von
WILO mit sehr niedrigem Energieverbrauch.
3-Wegeventil sorgt für die präzise Dosierung
von Vorlauf und Rücklauf, so dass die Warmwassererzeugung optimal und sparsam funktioniert.
18
Kaltwasserzulauf der Thermischen Ablaufsicherung
Thermostat für die Pumpe*
Mischkreisregelung*
Ausdehnungsgefäß
Sicherheitsventil*
Pufferspeicher
Scan-Line 805 Aqua
Heizkörper
Zentralheizung
Die mit * gekennzeichneten Teile sind im Aqua Kit integriert.
Aqua Performance Kit
in versteckter Installation
Made in Denmark
Aqua Kaminöfen sind sehr anwenderfreundlich und bieten viele Anschlussmöglichkeiten.
Anhand dieses Beispiels eines Anschlussschemas sehen Sie, wie
einfach die Heta Aqua Kaminöfen in ein vorhandenes Heizungssystem eingebunden werden können. Zusätzliche Sicherheit gibt
die thermische Ablaufsicherung, welche sich öffnet, wenn die
Temperatur des Wärmetauschers 95°C übersteigt.
Aqua Performance Kit mit versteckter Installation
nach hinten oder unten durch den Boden
19
CO2-Kreislauf
Im Gegensatz zu fossilen Brennstoffen (Öl, Kohle und Gas) ist
das Heizen mit Holz CO2-neutral, so dass durch diese Art zu
heizen der globale Treibhauseffekt nicht verstärkt wird. Die
Menge CO2, die von einem verrottenden Stück Holz im Walde
ausgeht, entspricht in etwa der eines gleich großen Stückes
Brennholz, das im Ofen verbrennt. Bäume wachsen durch
oxygene Fotosynthese, d. h. durch das Zusammenwirken von
Sonnenlicht und Kohlendioxid, das – wieder freigesetzt – im
Gegensatz zu fossilen Brennstoffen nicht nennenswert zur
globalen Erwärmung beiträgt.
CO 13% O2 mg/m3
EFFICIENCY %
DIN EN-14785
EFFICIENCY %
(DIN EN 14785)
100
100
0,04
CO 13% O2 mg/m3
0,035
DIN EN-14785
EFFIC
9595
0,03
0,04
100
9090
0,025
0,035
95
85
850,03
0,02
0,015
0,025
8080
0,01
90
90
91
0,02
85
7575
0,005
Verbrennungstechnik
DIN EN-14785
0,015
75
80
70
700,01
0
SCAN-LINE GREEN 100
SCAN-LINE GREEN 200
MAX
Durch die spezielle Auslegung von Feuerraum und zugehöriger
Luftzufuhr wird die Bildung von Kohlenmonoxid und Schadstoffen auf ein Minimum reduziert. Die Verbrennungsluft, die
in allen Heta-Modellen vorgewärmt wird (blaue Pfeile), wird
dem Feuer direkt und ohne Widerstände zugeführt. Durch die
zugeführte Tertiärluft (grüne Pfeile) werden die restlichen Gase
verbrannt, bevor der Rauch in den Schornstein gelangt. Dies
trägt wesentlich zur umweltfreundlichen Verbrennung bei.
NOX 13% O2 mg/m3
0,005
SCAN-LINE
GREEN 100
SCAN-LINE
GREEN 200
SCAN-LINE GREEN 100
LIMIT
SCAN-LINE GREEN 200
75
MIN
0
70
SCAN-LINE GREEN 100
DIN plus
EFFICIENCY %
150
91
0,04
0,040
SCAN-LINE GREEN 200
MAX
SCAN-LINE
DIN plus
CO % 13% O2
CO 13% O2 mg/m3
NOX 13% O2 mg/m3
DIN EN-14785
EFFIC
(DIN EN 14785)
DIN plus
100
EFFIC
120
90,5
0,035
0,035
150
Die warme Luft aus dem Konvektionskanal (rote Pfeile) wird
im Raum verteilt und sorgt zusammen mit der Strahlungshitze
der Glasscheibe für die Wärmeabgabe. Dadurch entsteht eine
effizientere Energieausnutzung. Freie Sicht auf das Flammenspiel wird durch die vorgewärmte Verbrennungsluftführung
gewährleistet.
90,5
0,040
0,02
0,020
89,5
0,015
0,015
90
80
60
0,01
0,010
0
89
0,005
0,005
0,018
MAX
0
10
Grüne Pfeile:
Tertiärluft
6
Blaue Pfeile:
Luft für den Verbrennungsvorgang
Schwarze Pfeile:
Primärluft
89,5
0
70
SCAN-LINE GREEN 100
SCAN-LINE
GREEN 100
SCAN-LINE GREEN 100
SCAN-LINE GREEN 100
Rote Pfeile:
im Konvektionskanal aufsteigende Luft
75
0,011
30
0
OGC 13% O2 mg/m3
85
90
30
SCAN-LINE GREEN 200
90
120
90
0,025
0,025
60
SCAN-LINE GREEN 100
91
95
0,03
0,030
90
SCAN-LINE GREEN 200
SCAN-LINE
GREEN 200
LIMIT
MIN
SCAN-LINE GREEN 200
MAX
SCAN-LINE GREEN 200
MAX
SCAN-LINE
SCAN-LINE
DIN plus
NOX 13% O2 mg/m3
DIN plus
EFFIC
OGC 13% mg/m3
OGC 13% O2 mg/m3
150
DIN plus
91
8
1010
120
90,5
8
8
90
4
6
90
6
10
60
2
4
4
89,5
30
0
SCAN-LINE GREEN 100
SCAN-LINE GREEN 200
2
2
0
0
0
MAX
2
SCAN-LINE GREEN 100
SCAN-LINE
GREEN 100
Weiße Pfeile:
Rauchgase
SCAN-LINE GREEN 100
OGC 13% O2 mg/m3
89
0
SCAN-LINE GREEN 200
SCAN-LINE
GREEN 200
SCAN-LINE GREEN 200
LIMIT MAX
MAX
DIN plus
10
8
6
4
2
CO2
20
89
0
SCAN-LINE GREEN 100
SCAN-LINE GREEN 200
MAX
SCAN-LINE
Kaufmann Keramik
Emaille
Nur für Scan-Line Green 200
Nur für Scan-Line Green 100
0010
495
1780
106
1095
1
2
3
0580
2210
1140
295
995
4
5
6
0420
0230
2290
1180
1170
7
8
9
934
1820
0740
2240
2300
234
5290
1260
0800
2340
1410
233
302
303
1270
Scan-Line Green 100
Emaille
Green 8
Sand- oder Speckstein
Nur für Scan-Line Green 200 & Scan-Line 800er Aqua Serie
Sandstein
2270
1500
0460
1190
1460
1420
2330
300
960
301
Die abgebildeten Farben entsprechen aus drucktechnischen
Gründen nicht exakt den Original-Farben.
Scan-Line Green 200
Speckstein
Speckstein
1470
0920
Made in Denmark
Emaillierung
Die Firma Heta A/S bietet Ofenkäufern die Möglichkeit, sich einen Ofen mit Emaillebeschichtung in verschiedenen Farben auszusuchen. Durch diese Art der Oberflächenbehandlung,
die seit vielen Jahren im eigenen Hause hergestellt wird, erhalten die Öfen ein exklusives
Aussehen.
Der Vorteil der Emaillebeschichtung liegt darin, dass sich die Struktur gegenüber lackierten
Flächen nicht verändert und keine Kratzer auftreten können. Die Reinigung ist einfach,
da die Oberfläche einen glasähnlichen Charakter aufweist. Und schließlich wirkt Emaille
ausgesprochen attraktiv.
Emaille-Kraftwerk
Heizung
21
Scan-Line Green 100
Scan-Line
Green 200
Stahl /
Speckstein /
Sandstein /
Keramik
914
31,5
Scan-Line
Green100
Technische Info
179
307
B
H
c
125
479,5
mm
A: 105
B: 547
C: 300 / 440
D: 580
H: 1088
Rear outlet
Heta combustion air system
538
B: 574
C: 880
D: 440
H: 914
115,9 kg
Farbe des
Ofens
121
Vægt
157 / 239 / 219
178
Schwarz
Schwarz
Grau
75
40
600
70
150
700
Mittlere CO
13% O2)
141 mg/Nm3
213 mg/Nm3
NOx (13% O2)
142 mg/Nm3
111 mg/Nm3
Staub
29 mg/Nm
18 mg/Nm3
Mittlere Abgastemperatur C˚
117
122
Heizleistung
5,71 kW
9kW
Rauchgas Massenfluß
5,7 g/s
7,1 g/s
Wirkungsgrad
90%
91%
Energieverbrauch
64W
68W
Teillast
Mittlere CO
(mg/Nm3)
0,028
0,025
Mittlere CO
342 mg/Nm
Sidst opdateret
29-11-2013
Teg
25-07-2013
1
SBS
Godk.
Teg type
Valseindstilling
Mål uden tolerancer efter DS/ISO 2768-1-m
2
Solid Edge
8202-0001
8202-0001 mål.dft
8202-0001.asm
Valsetryk
30
300
350
580
105
547
313 mg/Nm
3
Rear outlet 1
Heta combustion air system
Rear outlet 2
Heta hot air supply
Top outlet
weigt
Area
Materiel
Jupitervej 22
7620 Lemvig
Tlf. 96630600
Fax 96630616
Bending number
Bend 1
Mittlere Abgastemperatur C˚
50
46
Heizleistung
1,67kW
2,4kW
Wirkungsgrad
95%
97%
Energieverbrauch
21W
35W
Sonstige Daten
Leistungsbereich
2kW - 5,7kW
3,5kW - 9,1kW
Cut number
Roll adjustment
Pellettank
18 kg
21 kg
Pelletverbrauch
0,36 - 1,32Kg/h
-
Brennstoff
Holzpellet
6-8 mm
6-8 mm
Raumheizvermögen
20 - 130 m2
35 - 180 m2
Rauchrohrdurchmesser
80 mm
80 mm
Netzanschluss
230V AC 50Hz
230V AC 50Hz
2
Roll Pressure
Berechnen Sie ihren kW Preis online hier:
http://goo.gl/LFb9gz
Proces
Last access
Drawing
Bend 2
1
22
Bearbejdning
1088
0,017%
3
Montere
Bukke nummer
Buk 1
Buk 2
Skære nummer
Scan-Line Green 200
0,011%
3
Jupitervej 22
7620 Lemvig
Tlf. 96630600
Fax 96630616
Green 100
48,5
Nominellast
Mittlere CO
(mg/Nm3)
Materiale type
Greenfire 2
Abstand zu
brennbarem
Material mm
Seitlich d. Ofens
Hinter dem Ofen
Vorne
Saml.
Areal
972
1076
Gewicht
kg
115
479,5
69
D
440
Ofentyp
Last change/ Rev Nr
Date/Rev Nr
Draft type
General tolerance. DS/ISO 2768-1-m
8203-0020.dft
Scan-Line
800 Aqua
Stahl /
Speckstein Top
Scan-Line 800 Aqua
Scan-Line
805 Aqua
Stahl /
Speckstein
150
118
49
370
1004
1063
Technische Info
Ofentyp
A: 274
B: 576
D: 506
H: 1216
274
A: 274
B: 576
D: 506
H: 1063
470
506
mm
179
230
Aqua performance kit
Fresh air inlet
Cooling kit
103
564
180 kg Areal
Vægt
Höhe Boden z
Abgasst.
1004
1004
Leistung wasserseitig %
64
64
Leistung wasserseitig kW
5,6
5,6
Farbe des
Ofens
Schwarz
Grau
Schwarz
Grau
Nominal kW
8,7
8,7
Leistung kW
2-10
2-10
Erwärmung
m2
20-120
20-120
Rauchabzug
Ø mm
150
150
Gewicht
kg
180 / 191
214 / 225 / 290
Brennstoffmenge kg
1,9
1,9
Brennkammer
indv. Breite mm
330
330
Min. Schornsteinabzug
mbar
0,12
0,12
600
CO % / mg / m3
0,05 / 666
0,05 / 666
Wirkungsgrad
%
87
87
Feinstaubmessung
NS3058 g/kg
Trockenmasse
1,8
1,8
Feinstaubmessung
mg/m3
EN13240
22
22
Massenfluss
Rauchgas g/sek
6,3
6,3
Rauchgastemperatur C˚
182
182
NOx mg/m3n
115
115
2
Sidst opdateret
13-01-2015
Teg
25-07-2013
SBS
Godk.
Teg type Samlingstegning
Mål uden tolerancer efter DS/ISO 2768-1-m
Solid Edge
8051-0000 måltegn std.dft
8051-0000.asm
8051-0000
150
118
49
1004
1216
274
506
Vægt
576
600
1
Bearbejdning
179
230
Aqua performance kit
Fresh air inlet
Cooling kit
103
234 kg Areal
175
22
mm
Valseindstilling
Valsetryk
470
Abstand zu
Möbeln
Bukke nummer
Buk 1
Buk 2
Skære nummer
Scan-Line 805 Aqua
564
175
22
Montere
Jupitervej 22
7620 Lemvig
Tlf. 96630600
Fax 96630616
Scanline 800 Aqua
576
Abstand zu
brennbarem
Material mm
Seitlich d. Ofens
Hinter dem Ofen
Saml.
Materiale type
Saml.
Materiale type
Jupitervej 22
7620 Lemvig
Tlf. 96630600
Fax 96630616
Scanline 805 Aqua
Montere
Bukke nummer
Buk 1
Buk 2
Skære nummer
Valseindstilling
1
2
Valsetryk
Bearbejdning
Sidst opdateret
17-12-2014
Teg
09-10-2013
SBS
Godk.
Teg type Samlingstegning
Mål uden tolerancer efter DS/ISO 2768-1-m
Solid Edge
8051-0300 måltegn std.dft
8051-0300.asm
8051-0300
23
REVISION 1.00 ART DIRECTION: INTERNT
Jupitervej 22 . DK-7620 Lemvig . www.heta.dk
TRYK: SCANPRINT
