3
Das gesteuerte Ventil
Übungsziel:
• Kurze Einführung in die SIMPLORER-Programmiertechnik . Die folgenden Abschnitte sind auch ohne diese Übung zu verstehen.
• Am Beispielder einfachen Gleichrichterschaltung, der einpulsigen Mitte lpunktschaltung mit stromglättendem induktivem Speichern kann der Umgang mit
dem SIMPLORER geübt werden. Insbesondere wird hier als Beispiel der Ansteuerungsbaustein entwickelt, der auch die Grundlage der Steuerungsschaltungen für andere netzgeführte Stromrichter bildet. Details der Programmierung
sind dem Handbuch auf der CD zu entnehmen.
Übungsdateien: MATHCAD:
SIMPLORER:
3.1
m1rl.mcd; speicher.mcd
m1rl.ssh; m1rl_m.ssh; speicher.ssh
Modellierung des Netzwerkes
Die Last im Bild 3-1 liegt an einer sinusförmigen Wechselspannungsquelle mit
dem Spannungseffektivwert US = 230 V bei 50 Hz. Sie speist über das ein schaltbare Ventil eine ohmsche Last und einen induktiven Speicher. Der Stromkreis wird
über einen Zündimpuls eingeschaltet. Er muss von einem mit der Versorgungsspannung synchronisierten Steuergenerator erzeugt werden. Das Ventil wird über
den folgenden Stromnulldurchgang ausgeschaltet.
Es wird empfohlen, die Datei m1rl.ssh als Vorlage zu laden, um bei eventuellen
Fehleingaben leicht über das Fenstermenü die richtigen Werte zu erhalten. Die
Dateien mit dem Anhang m sind in wesentlichen Abschnitten aus Makros zusammengesetzt. Sie enthalten bereits die Zündgeneratoren. Makros machen komplexe
Schaltungen übersichtlicher.
V1
id
uR
R
Ud
uS
uL
L

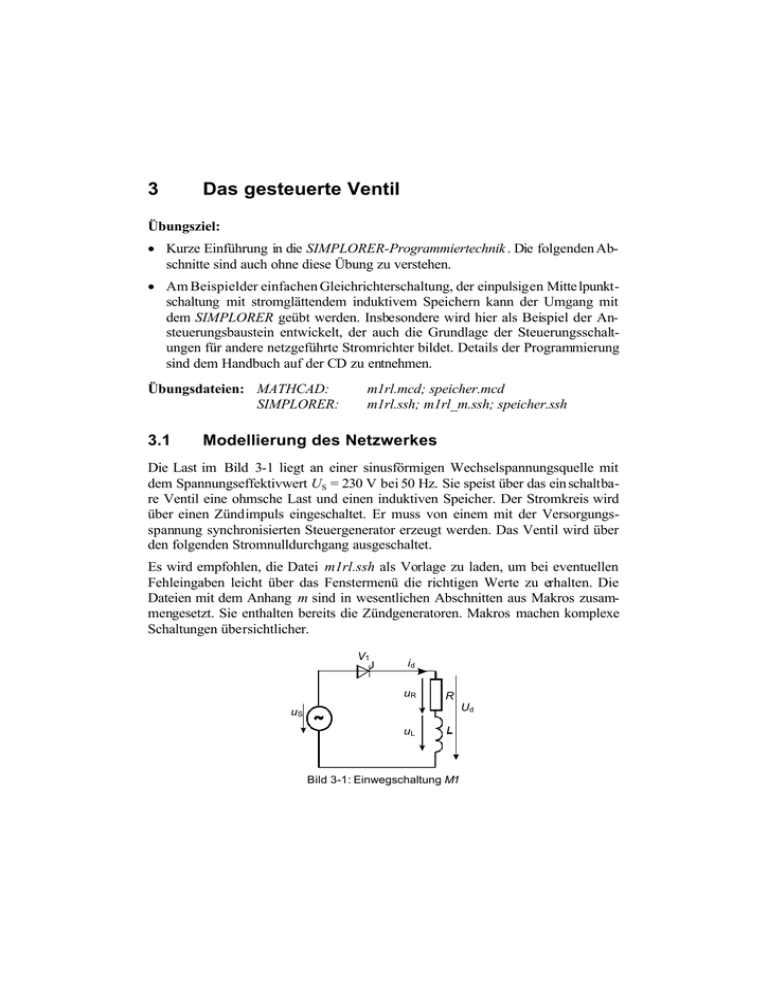

Bild 3-1: Einwegschaltung M1
3.1 Modellierung des Netzwerkes
45
Programmtechnische Einzelheiten der Schaltung gehen dabei verloren. Der messtechnische Zugriff auf die Bauelemente ist eingeschränkt (Bild 3.2).
Bild 3-2: M1-Schaltung auf der Schematic-Oberfläche
Nach dem Programmbeispiel speicher.ssh, soll die Beispieldatei m1rl.ssh möglichst selbständig erstellt werden. Gegenüber der Datei speicher.ssh ist das steuerbare Ventil in Reihe mit der Last geschaltet.
Nach dem Start von SIMPLORER öffnet sich der SSC-Commander. Dort wird ein
neues Projekt angelegt, falls dies noch nicht vorher geschehen ist. Dazu muss ein
Dateiname eingegeben werden, unter dem später alle zugehörigen Dateien zusammengefasst werden. Das Projekt heißt Name.ssc. Bereits im Projekt eingebundene
Dateien sind auf der Oberfläche sichtbar. Sollte der Commander einen Dateipfad
nicht finden, fragt er, ob die Datei ig noriert werden kann. In diesem Falle sollte
man mit Ja antworten. Bei erstmaligem Simulationslauf wird die Datei unter ihrem
neu gewählten Namen im Projekt gespeichert.
Zuerst wird das Schematic -Sheet geladen. Über den Menüpunkt Ansicht wird der
Verzeichnisbaum der Bauelementebibliothek (Bild 3-3) geöffnet. Unter INTERN
findet man die Bauelemente, die durch Str + W, dem Verbindungsmodus, durch
Leitungen grafisch verbunden werden. Unter INTERN2 liegen gleiche Bauele mente, die jedoch anstatt durch grafische Verbindungen allein durch ihre frei wählbaren Namen zugeordnet werden.
Dem Pfad ElectricCircuitModul EMC werden die Bauelemente für unsere Schaltung (Bild 3-2) entnommen, indem wir sie bei gedrückter linker Maustaste auf das
Arbeitsblatt ziehen. Für unser Modell wird eine zeitgesteuerte Spannungs quelle et
benötigt. Die Steuerung die ser Spannungsquelle erfolgt durch die Zeitfunktion Sinus, die wir im Functionsmodul FML finden. Die Parameter sind passend für eine
periodische 50-Hz-Quelle mit dem Effektivwert von 230 V voreingestellt. Für das
Kastensymbol mit der Zeitfunktion wählt man mit Hilfe des zugehörigen Eigenschaftenmenü den Namen US_1. Der Thyristor wird aus (INTERN2; ElektricCircuitModul(EMC); Halbl.-vent (statisch); Thyristor stat. Kennlinie) entnommen, da
3 Das gesteuerte Ventil
46
der Zündgenerator nicht mit einer grafischen Verbindungslinie , sondern über den
Namen des Impulses mit dem Gate verbunden werden soll. Das ergibt eine bessere
Übersicht im Netzwerk. Es handelt sich hier um ein Halbleiterelement mit statischer Kennlinie Bild 3-3. Die zugehörige Kennlinie finden wir unter Kennlinien.
Die Exponenzialkennlinie EXP ist die Strom-Spannungs-Kennlinie des Thyristors.
Die Vorein stellungen von EXP können übernommen werden, da hier allein das
Schaltverhalten und nicht die Eigenschaften eines bestimmten Thyristors interessieren.
Bild 3-3: Verzeichnisbaum
Dem ohmschen Lastwiderstand R1 wird über sein Eigenschaftenmenü (Bild 3-4)
der Wert 20 zugeordnet und die Glättungsinduktivität L1 erhält über das entsprechende Menü den Wert 50 m. Einheiten dürfen nicht eingegeben werden. Der
Induktivitätsspeicher ist nicht vorgeladen, deswegen wird hier die Vorgabe von 0
nicht geändert. Im Verbindungs modus Str + W werden die Bauelemente durch Leitungen verbunden. An einem Punkt der Schaltung muss Masse liegen. Mit Str + G
wird das Ground-Symbol auf das Arbeitsblatt gebracht und mit einem Leitungspunkt verknüpft. Die Namen der Bauelemente werden fortlaufend automatisch
durchnummeriert vorgegeben. Der Teil des Namens nach den festgelegten Anfangsbuchstaben der Typisierung kann beliebig vom Anwender geändert werden.
Aus VM11 kann z.B. VM_du oder aus R1 kann R_Last werden. Die Bauelemente
3.2 Modellierung des Zündimpulses
47
lassen sic h im jeweiligen Eigenschaftenmenü auf richtige Kontaktierung überprüfen. Dort werden die Knotenpunktnamen gezeigt. Wird während der Simulation eine Fehlermeldung ausgegeben, lässt sich in der *.sml-Datei des Editors die
Fehlersuche einfacher durchführen als in der *.ssh-Datei im Schematic-Sheet.
Bild 3-4: Eigenschaftenmenü des Bauelementes R1
3.2
Modellierung des Zündimpulses
Mit dem Zustandsgraphen wird ein um den Zündwinkel α zeitverschie bbarer
Zündimpulses modelliert. Es wird ein positiver Rechteckimpuls geformt, da das
Ventilmodell über seinen Eingang am Gate über positive Werte eingeschaltet wird.
Der Zahlenwert spielt keine Rolle. Er muss nur positiv sein. Der Zündimpuls wird
vom Steuergenerator zum Ventil über den frei gewählten Namen Z1 übertragen.
Der Impuls über der Zeitachse ist eine diskontinuierliche Funktion, wie sie häufig
in der Steuerungstechnik auftritt. Die Bauelemente der Zustandsgraphen findet
man in der Menüfolge (Ansicht; Modellverwaltung; INTERN; StateGraphModul).
Ein Zustandsgraph baut sich im Allgemeinen aus einem Netzwerk von Zustandsbeschreibungen auf, die durch Übergangsbedingungen, sogenannte Konditionen,
miteinander verbunden werden. Auf der grafischen Oberfläche werden die Zustände durch Kreise und die Übergabebedingungen durch einen senkrechten Strich
mit einem Pfeil dargestellt, der die Wirkungsrichtung angibt (Bild 3-5).
3 Das gesteuerte Ventil
48
Bild 3-5: Symbole des Zustandsgraphen
Es existieren je nach Zahl der Ein- und Ausgänge verschiedene Symbole der Zustandsgraphen, als Kreise mit den entsprechenden Ein- und Ausgängen. Sie sind
mit der Abkürzung Z und einer nachfolgenden Zahlenkodierung bezeichnet. Dadurch wird die Zahl der Eingänge und Ausgänge angegeben, z.B. wird durch
Z01_1 ein Symbol gekennzeichnet, ohne Eingang mit einem Ausgang für den ersten Zustand auf der Arbeitsfläche. Der Name der Übergabebedingung NE1 wird
automatisch vergeben, worin die Ziffer 1 die Nummerierung für das erste auf dem
Bildschirm platzierte Netzelement ist. Die Bezeichnung kann später beliebig geändert werden. Man wählt Namen, die möglichst deutlich die Funktion der Übergabebedingung kennzeichnen. Dafür gibt es nur ein einziges Symbol. Durch Anklic ken werden die Elemente markiert und farblich unterlegt. In den Zustandselementen erscheint ein roter Knopf, der zur Einstellung des Anfangspunktes, der
sogenannten Markierung, angeklickt werden muss, damit im Zentrum ein Punkt
erscheint. Er ist das Zeichen für den Beginn der Abarbeitung des Zustandsgraphen.
Dort setzt die Berechnung ein. Vom Anfangszustand ausgehend, wird der Signalflussgraph abgearbeitet. In einer Reihenschaltung von Zuständen darf immer nur
ein Element markiert sein. Er bleibt solange wahr, bis die folgende Übergabebedingung erfüllt ist. In diesem Fall wird der Ausgangszustand falsch und der folgende Zustand wahr gesetzt. Es ist möglich den Zustandsgraphen zu animieren.
Dann bewegt sich der Punkt während der Simulation durch den Graphen. So wird
die Abarbeitung der Zustände sichtbar. Wenn die Animation im Eigenschaften-
3.2 Modellierung des Zündimpulses
49
menü der Arbeitsoberfläche mit (Eigenschaften; Aktive Elemente; Animierte Symbole) aktiviert ist, kann man die Funktion des Graphen durch die Wanderung des
Markierungs punktes verfolgen. Er liegt immer auf dem Zustand, der zum jeweiligen Zeitpunkt aktuell ist. Nur beim Erfüllen der folgenden Übergabebedingung
läuft er auf das nächste Zustandselement. Bei neuen Programmierungen erfährt
man Ablauffehler über den unerwarteten Stillstand des Markierungspunktes. Nach
korrektem Durchlauf liegt die Markierung wieder auf ihrem ursprünglichen Zustandsfeld.
In die Startzuweisung ICA werden die Konstanten eingegeben, auf die während
der Simulation zugegriffen wird. Variable, die in der Variablenwertzuweisung 1
VA1 zugewiesen sind, werden vor jedem Durchlauf des Zustandsgraphen, die in
der Variablenwertzuweisung 2 VA2 abgelegten Variablen danach neu berechnet,
während die Werte in der Startzuweisung unverändert bleiben. Sie eignet sich
deswegen auch als Eingabebaustein für die wichtigsten in der Simulation konstant
bleibenden Parameter. In den Beispieldateien sind sie durch das Eigenschaftenmenü der Zuweisung als Anzeige ausgegeben und sind dadurch sichtbar auf dem
Arbeitsblatt abgelegt und zusätzlich mit einem grünen Hintergrund unterlegt.
Jetzt wird ein Zustandsgraph für den Zündgenerator unserer M1-Schaltung aufgebaut. Er soll immer dann ein positives Signal an das Gate des Ventils legen, wenn
der Spannungsabfall der Sperrspannung positiv ist und die durch den Zündwinkel
vorgegebene Zündverzögerung abgelaufen ist. Der Impuls erhält beispielsweise
den Namen Z1. Alle Variablen sind im gesamten Programm über ihre Namen bestimmt und können so in andere Elemente und Formeln eingebunden werden.
Drei Zustandssymbole Z11 mit je einem Eingang und Ausgang und drei Übergabesymbole NE1...NE3 werden mit gedrückter linker Maustaste aus dem Verzeichnisbaum auf das Arbeitsblatt gezogen. Es erfolgt eine automatische Beschriftung mit
fortlaufender Nummerierung X, z.B. Z11_X. Wie bei den Bauelementen kann auch
der Name der Zustandselemente über ihr Eigenschaftenmenü Eigenschaften durch
Doppelklick auf das jeweilige Element geändert werden. In das Eigenschaftenmenü der Startzuweisung werden die Variablen des Steuerwinkels mit dem Namen
alpha und die Zeitspanne für die Zündimpulsdauer dauer sowie der Umrechnungsfaktor vom Gradmaß in die Zeit uzeit definiert. Die Eingabe in die Startzuweisung
erfolgt unter Spalte Name durch die Variablen alpha; dauer und uzeit. In der Spalte Variable stehen z.B. die Wertzuweisungen für den Steuerwinkel α := 45° mit
dem Wert 45, für die Zündimpuls dauer von dauer:=5 ms steht der Wert 5 m und
für den Umrechnungsfaktor für elektrische Grade in Zeitwerte bei einer Frequenz
von 50 Hz die Gleichung: uzeit:=10 mπ/180.
3 Das gesteuerte Ventil
50
Bild 3-6: Zustand zuenden
Über die Tasten „+“ und „−“ der numerischen Tastatur oder über die entsprechenden Icons auf der Menüleiste wird das Bild vergrößert oder verkleinert. Bei genügend großem Bild wird ein Punktraster sichtbar, wenn es bereits unter dem Menü
(Schematic; Darstellung; Raster) voreingestellt wurde. Wir verbin den die sechs
Ele mente des Zustandsgraphen im Verbindungsmodus Str + W, wie in Bild 3-7
gezeigt. Sollte im jeweiligen Eigenschaftenmenü eines Bauelementes eine fehlerhafte Verbindung angezeigt werden, so wird die Verbindung markiert, getrennt
und anschließend neu gezeichnet. Es ist darauf zu achten, dass die PINs an den
Bauelementen als kleine Kreise sichtbar sind, da sie sich sonst nicht anschließen
lassen. Über das Eigenschaftenmenü der Zustände werden Aktionen eingegeben.
Die drei Zustände erhalten Namen, die den Prozess geeignet beschreiben, wie z.B.:
warten; verzoegern und zuenden. Umlaute, wie hier ö oder ü, kann das Programm
nicht verarbeiten, deswegen wird oe und ue geschrieben.
Die Eingabe in das Eigenschaftenmenü des Zustands zuenden wird beispie lhaft
auch für die anderen Aktionstypen in Bild 3-6 vorgestellt. Das Aktionsmenü wird
über das linke gelb markierte Kästchen des Eigenschaftenmenüs geöffnet. In der
geöffneten Auswahlliste wird der Aktionstyp SET gewählt. Der Variablen Z1 wird
der Wert 1 zugewiesen Z1:=1. Der Variablenname Z1 ist der beliebig gewählte
Name des Zündimpulses. Er wird durch die Aktion zuenden auf den Wert 1 gesetzt. Für die Impulshöhe könnten auch andere positive Zahlen stehen. Der Halbleiter schaltet bei positiven Werten von Z1 durch, wenn gleichzeitig der Spannungsabfall von der Anode zur Kathode positiv ist. Die zeitlich folgende Spannung muss größer als die vorangehende sein.
3.2 Modellierung des Zündimpulses
51
Diese Bedingung wird im ersten Übergabeelement formuliert. Das Element bekommt den Namen UB1. Wir öffnen das Eigenschaftsfenster von UB1 und geben
unter Spalte Value die Bedingung US_1 = 0 and US_1 > 0 ein. Der logische Vergleichsoperator and wie auch alle anderen logischen Operatoren müssen vom übrigen Ausdruck stets durch Leerzeichen getrennt sein. US_1 ist der gewählte Name
der Zeitfunktion für die zeitgesteuerte Spannungsquelle et1. Der Zustand verzoegern wird nach Erfüllen der Übergabebedingung in UB1 wahr. Die Aktionen in
verzoegern werden ebenso über den Aktionstyp SET eingegeben, wie im Zustand
warten. Die im Programm vor definierte Zeitvariable t wird der gewählten Varia blen tsyn, der Synchronisierungszeit, mit dem Ausdruck tsyn:=t zugewiesen. Der
Buchstabe t darf nicht als Variablenname verwendet werden, da er zu den vordefinierten Größen gehört. Damit wird der Zeitpunkt eingegeben, zu dem die Bedingung UB1 erfüllt wird. Der Zündimpuls soll gegenüber dem Nulldurchgang der
Spannung US um den Steuerwinkel alpha verzögert werden.
Bild 3-7: Zustandsgraph
Der Steuerwinkel alpha ist in Winkelgraden einge geben und wird durch Multiplikation mit uzeit in eine Zeit umgerechnet. Statt des Produktes uzeit*.alpha kann
auch die vordefinierte Funktion gel50(alpha) verwendet werden (Bild 3.8).
warten
verzoegern zuenden
Bild 3-8: Funktion des Zustandsgraphen
3 Das gesteuerte Ventil
52
In das Netzelement UB2 wird die Übergabebedingung tsyn − t = uzeit*alpha eingegeben. Nach Ablauf der Zeitdifferenz tsyn − t wechselt der Zustand verzoegern in
den Zustand zuenden. In zuenden werden zwei Aktionen eingegeben. Die Aktion
SET:Z1:=1 setzt den Zündimpuls auf 1 und DEL:te##dauer lässt den Impuls über
die Zeitspanne dauer eingeschaltet. Der Variablen dauer ist vorher in der Startzuweisung eine konstante Zeit zugewiesen worden. Die Übergabebedingung UB3 ist
nach Ablauf von te erfüllt und schaltet zurück auf den Zustand warten. Dort wird
der Zündimpuls wieder auf Null gesetzt.
Damit ist die Programmierung des Zündimpulses abgeschlossen, der durch den
Steuerwinkel α verschoben werden kann. Der Impuls gibt nicht die energetischen
Verhältnisse wieder. Er hat nur symbolischen Charakter.
Bild 3-9: Eigenschaftenmenü der Schem atic-Oberfläche
3.3
Die Ausgabe
Die Ausgabekanäle können im Menü Eigenschaften des betreffenden Bauelementes unter dem Punkt Ausgabe angelegt werden. Ströme und Spannungen sind direkt am ohmschen Widerstand abzugreifen. Über die im Verzeichnisbaum der Elemente unter (INTERN; ElectricCircuitModul(ECM); Messgeräte) abrufbaren
Messgeräte lassen sich Spannungen zwischen beliebigen Punkten und die Ströme
in den Leitungen des Netzwerkes messen.
3.3 Die Ausgabe
53
Durch Klicken mit der rechten Maustaste auf einen beliebigen Punkt der Oberfläche des Schematic -Sheets wird deren Eigenschaftenmenü geöffnet. Mit der Karte
Integration wird das Menü Bild 3-9 sichtbar, in dem man unter anderem die Abszisse bestimmt. Mit TEND wird die maximale Zeit auf der t-Achse angegeben.
HMAX und HMIN bezeichnen die maximale und minimale Schrittweite während
der Integration. Unter der Karte Graphic werden die Ordinatengrenzen unter YMAX und YMIN festgelegt. Die Voreinstellungen für die anderen Werte bleiben
erhalten.
Jedes Bauelement verfügt über ein eigenes Ausgabemenü. Am Beispiel des ohmschen Widerstandes (Bild 3-4) sollen die Ausgabemöglichkeiten erklärt werden.
Mit der linken Maustaste wird der Widerstand markiert und anschließend mit einem Doppelklick sein Eigenschaftenfenster geöffnet. Unter dem Menü Ausgaben
(Bild 3-10) findet man die Bildschirmausgabe. Wenn z.B. in der Spalte Geräte der
Bildschirm und in der Spalte Quellen der Strom markiert ist, erscheint durch Hinzufügen die Stromausgabe in der Spalte Definiert über den Widerstand als
G:I“R1“(1,0). Entsprechend können die Simulationsergebnisse auch als ASCIIoder Binär-Datei gespeichert werden, um sie anschließend mit dem Postprozessor
DAY oder anderen Programmen auszuwerten. In diesem Ausdruck steht G für die
Bildschirmausgabe, F für die ASCII-Ausgabe und U für die Binärausgabe. Die
Binärdateien sind wesentlich kleiner als die ASCII-Dateien und erfordern weniger
Platz im Speicher. ASCII-Dateien sind dagegen besser strukturiert.
Bild 3-10: Ausgaben für R1
3 Das gesteuerte Ventil
54
Die Bildschirmausgabe erfolgt entweder über das ViewTool oder mit QuickView.
Letzteres wird über (Modellverwaltung; DISPLAY; Sta ndardelemente; Quick View) geladen. Die Simulation wird mit F12 gestartet. Ohne Vorbereitung der
Ausgabe über die QuickView werden die Kanäle automatisch über das ViewTool
ausgegeben (Bild 3.11).
Bild 3-11: QuickView im Verzeichnisbaum
Nach Öffnen des Eigenschaftenmenüs von QuickView (Bild 3-12) müssen die Kanäle für die Anzeige markiert werden. Zusätzlich stellt man die Skalierungen so
ein, dass sie bei gleicher Ordinate gut sichtbar sind. Im Beispiel wird der 20fache
Strom und der 50fache Zündimpuls ausgegeben. Außerdem ist die Spannung u d
über dem Widerstand und der Induktivität zur Ausgabe markiert. Die Achseneinstellungen können auf automatische Anpassung eingestellt oder mit genauen Längenangaben versehen werden. Ebenso sind die Randstärke und die Farbgebungen
und Schriftarten zu verändern.
3.3 Die Ausgabe
55
Bild 3-12: Eigenschaftenmenü von QuickView
Bild 3-13: QuickView für das Beispiel „m1rl.ssh bei α = 45°“
Nach korrekter Eingabe des Netzwerkes und der Zündimpulssteuerung sollte die
Darstellung nach Ablauf der Simulation für α = 45° und nach der Ausgabedefinition von Strom, Spannung an der RL-Last und dem Zündimpuls dem Bild 3-13
entsprechen.
3 Das gesteuerte Ventil
56
Bild 3-14: ViewTool für das Beispiel m1rl.ssh
Wird statt der QuickView das ViewTool für die Ausgabe genutzt, öffnet es sich
automatisch nach dem Simulationstart durch F12. Die Kanäle werden alle ausgegeben und lassen sich in diesem Ausgabemodul über die rechte Maustaste später
ab- und zuschalten, skalieren und farblich verändern. Außerdem können die Nulllinien für bestimmte Kanäle vertikal verschoben und die Koordinaten angepasst
werden. In Bild 3-14 sind sämtliche in der Ausgabe definierten Kanäle gezeigt.
Über die Funktion Beste Darstellung des Kontext-Menüs werden automatisch Skalie rungen vorgenommen, die rechts oben im Bild 3-14 sichtbar sind.
3.4
DAY-Postprozessor
Mit dem Datenanalyseprogramm DAY können die über die Ausgabe im Schematic-Sheet eventuell in einer ASCII- oder Binär-Datei abgelegten Daten weiter verarbeitet werden. Für das Beispiel sind die Eingangsspannung US_1 und der
Gleichstrom sowie die Spannung über R1 und L1 in eine Datei unter dem Namen
m1rlf.mdx abgelegt worden. An den ursprünglichen Dateinamen wird automatisch
ein f angehängt und die Datei hat die Endung mdx. Diese Ausgabeoption muss bereits im Eigenschaftenmenü der Messgeräte oder Bauteile festgelegt sein. Um diese Ausgabe mit DAY weiter zu bearbeiten, verlässt man das Modul Schematic mit
F11 und geht zurück auf die Oberfläche des Commanders. Dort wird das Icon für
das Programm DAY aktiviert. Mit einem Doppelklick auf die Datei m1rlf.mdx ge-
3.4 DAY-Postprozessor
57
langt man direkt auf die DAY-Oberfläche. Die Spalten können über die Folge: (Ansicht; 2D - Grafik neu) in einer 2D-Grafik gezeigt werden. Die in teressantesten
Möglichkeiten bietet das Menü Analyse. Dort können aus Strom- und Spannungskurven Leistungen p(t) mit ihren Mittelwerten, wie Wirk-, Blind- und Scheinleistung, berechnet und gezeigt werden. Einzelne Kanäle können mit einer FourierAnalyse FFT analysiert werden. Für das Beispiel ergibt die Leistungsauswertung
den Verlauf in Bild 3-15.
Bild 3-15: Leistung
Der Kanalrechner (Bild 3-16) verfügt über die Funktionen zur rechnerischen Verknüpfung der Kanäle. Die Kanäle sind mit C1...Cn bezeichnet. Der Ergebniskanal
heißt im Beispiel C4. Durch Doppelklick kann jeder Kanal auf die Rechenoberfläche geholt werden. Multipliziert man die Kanäle C1:=C1*C2, wenn vorausgesetzt wird, dass die Kanäle C1 und C2 die Spannung bzw. den Strom über der
Zeit enthalten, steht nach der Berechnung die Leistung in C4, deren Zeit verhalten
sofort ausgegeben wird.
3 Das gesteuerte Ventil
58
Bild 3-16: Kanalrechner
Im Menüpunkt Kennwerte werden automatisch für einen ausgewählten Kanal alle
aufgelisteten Kennwerte berechnet. Der Anwender muss allerdings selbst beurteilen, welche dieser Werte technisch zweckmäßig sind. Im Beispiel wurde der Kanal
VM11 eingegeben, der die Gleichspannung Ud über die RL-Last für α = 45° angibt. Für das Beispiel in Bild 3-17 sind der arithmetische Mittelwert und die Welligkeit sinnvoll.
Bild 3-17: Kennwerte der Gleichspannung über R1 und L1
