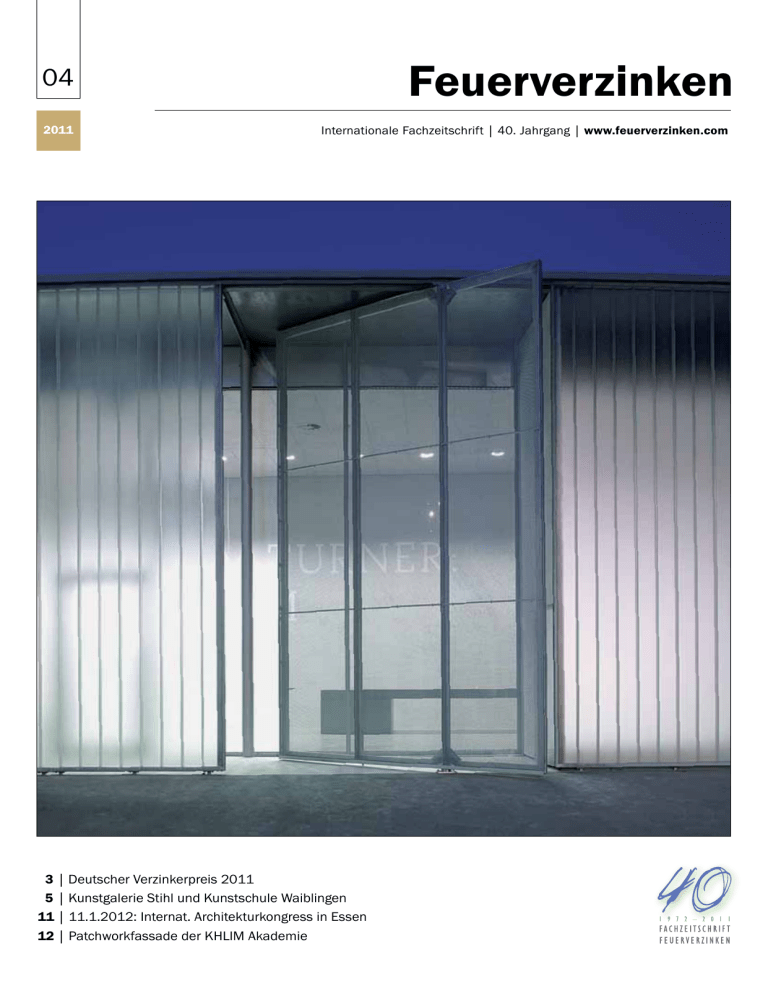

Feuerverzinken
04
2011
Internationale Fachzeitschrift | 40. Jahrgang | www.feuerverzinken.com
3 | Deutscher Verzinkerpreis 2011
5 | Kunstgalerie Stihl und Kunstschule Waiblingen
11 | 11.1.2012: Internat. Architekturkongress in Essen
12 | Patchworkfassade der KHLIM Akademie
04
Editorial
2011
1 Holger Glinde | Chefredakteur
2 Natürlich, lebenswichtig, recycelbar: Zink (S.14)
Special Fassaden jetzt
downloaden
Feuerverzinkter Stahl wird zunehmend als Element der Fassadengestaltung entdeckt. Er profitiert dabei von seinen bewährten Stärken, die
aus dem Stahl- und Metallbau bekannt sind.
Seit Juni 2010 ist feuerverzinkter Stahl im
Fassadenbau auch normungstechnisch für die
Tragkonstruktion, die Fassadenbekleidung und
die verwendeten Verbindungselemente geregelt, so dass eine baurechtliche Zustimmung
im Einzelfall nicht mehr notwendig ist.
Das Special „Fassaden“ des Industrieverbandes Feuerverzinken zeigt die vielfältigen
Einsatzmöglichkeiten und Beispiele von
Liebe Leserinnen,
liebe Leser,
feuerverzinktem Stahl im Fassadenbau - als
Fassadenbekleidung in Form von Gitterrost-,
Blech-, Streckmetall- oder Lamellenfassaden,
aber auch als Unterkonstruktion oder als
Verbindungselement. Feuerverzinkte Fassadenelemente sind dauerhaft gegen Korrosion
mit der Verleihung des 12. Deutschen Verzin-
Bereits zum fünften Mal lobt der Industrie-
geschützt und besitzen eine einzigartige,
kerpreises im Oktober 2011 wurde eine mehr
verband Feuerverzinken den Innovationspreis
metallische Anmutung. Sie sind eine echte
als 20-jährige Erfolgsgeschichte fortgeschrie-
Feuerverzinken aus. Er prämiert neue Pro-
Alternative zu etablierten Metallfassadensyste-
ben. Wir berichten ab S. 3 darüber. Der Preis
duktanwendungen und innovative Forschungs-
men, da sie großflächig elementierte Fassaden
gehört in Deutschland zu den bedeutenden
leistungen rund um den Korrosionsschutz
mit lebendig wirkenden Oberflächen schaffen.
Industrie-Awards für Architektur und Metallge-
durch Feuerverzinken.
Unter Nachhaltigkeitsaspekten sind feuerver-
staltung.
Dieser Ausgabe liegen die Auslobungsunter-
zinkte Fassaden ebenfalls eine gute Wahl, da
Das Spektrum der Einreicher reicht von global
lagen des Innovationspreises 2012 bei.
die langlebige Feuerverzinkung zur Ressour-
agierenden Mega-Architekturbüros bis hin zu
Einsendeschluss ist der 31. März 2012.
censchonung und zur CO2-Einsparung beiträgt.
jungen Nachwuchskräften, die den Wettbewerb
als Sprungbrett nutzen.
Das Fassaden-Special steht als kostenloser
Ich wünsche Ihnen eine spannende Lektüre
Download unter www.feuerverzinken.com zur
Verfügung und kann als Print-Version bestellt
Nicht wenige Projekte, die wir Ihnen in der Zeit-
werden beim:
schrift Feuerverzinken vorstellen, gehen auf Ver-
Industrieverband Feuerverzinken e.V.,
zinkerpreis-Einreichungen zurück. Sie beweisen
Postfach 140451, 40074 Düsseldorf,
die durchgängig hohe Qualität der eingereichten
Fax: 0211/690765-28,
Architekturen und Gestaltungsobjekte.
Holger Glinde, Chefredakteur
[email protected]
Feuerverzinken@Social Web
facebook.com/feuerverzinken
2 | Feuerverzinken
youtube.com/feuerverzinken
ingfinder.com/profile/feuerverzinken
04
2011
1
Awards
Deutscher Verzinkerpreis 2011
Auszeichnungen für herausragende und nachhaltige Objekte
Der Industrieverband Feuerverzinken hat zum 12. Mal den Deutschen Verzinkerpreis
für Architektur und Metallgestaltung verliehen. Erstmals wurde der Preis in zwei
getrennten Kategorien und mit einem auf 15.000 Euro erhöhten Preisgeld vergeben.
Mit 67 eingereichten, innovativen Objekten
Projektbeschreibung: in Feuerverzinken
metall wechseln sich mit Gussglaselementen
fand der Preis erneut eine große Resonanz. Die
1/2011, Seite 4 ff
ab. Die streckmetallverkleideten Lamellen
Einreichungen offenbarten das breite Anwen-
Die Jury: Die Jury war besonders beeindruckt
und Tore filtern das Licht und schaffen den
dungsspektrum von feuerverzinktem Stahl,
von der Fassadenverkleidung des Neubaus -
räumlichen Bezug zwischen innen und außen.
vor allem, unter den Aspekten Nachhaltigkeit,
großformatige, feuerverzinkte Stahlbleche. Die
Die aus dem Industriebau stammenden Mate-
Dauerhaftigkeit und Ästhetik. Einstimmig ver-
hohe Materialeffizienz und Dauerhaftigkeit stel-
rialien kamen präzise zum Einsatz und werden
gab eine unabhängige, hochkarätige Jury unter
len wichtige Argumente in der Nachhaltigkeits-
dadurch modifiziert. Aus der Industrie-Ästhetik
Vorsitz von Prof. Manfred Hegger, Präsident der
diskussion dar. Die Präzision in Detaillierung
werden Räume für die Kunst.
Deutschen Gesellschaft für Nachhaltiges Bau-
und Fugenbild ist besonders benennenswert.
Kategorie Architektur: Dritter Preis
en, drei erste Preise, einen dritten Preis und
drei Anerkennungen.
Preisträger: Hartwig Schneider Architekten,
Preisträger: ARGE Ahlbrecht-Scheidt-
Stuttgart
Kasprusch, Essen sowie Schülke und
Kategorie Architektur: Erste Preise
Objekt: Kunstgalerie Stihl und Kunstschule
Wiesmann Ingenieurbüro, Dortmund
Preisträger:
Waiblingen
Objekt: Überdachung St. Antony
Reiser + Partner Architekten BDA, Bochum
Preisgeld: 4000 Euro
Oberhausen 2
Objekt: Ganztagesbereich der Werner-von-
Projektbeschreibung: ab Seite 5 dieser
Preisgeld: 1000 Euro
Siemens-Schule in Bochum 1
Ausgabe
Projektbeschreibung: in Feuerverzinken
Preisgeld: 4000 Euro
Die Jury: Flächen aus feuerverzinktem Streck-
3/2011, Seite 12
Feuerverzinken
|3
2
3
4
Die Jury: Auf dem Gelände der St. Antony Hüt-
Projektbeschreibung: in Feuerverzinken
Kategorie Metallgestaltung: Anerkennung
te in Oberhausen wurde vor ca. 250 Jahren
3/2011, Seite 8
Preisträger: Metallbau und Kunstschmiede
der erste Hochofen im Revier errichtet. Zum
Die Jury: Das Hochwasserpumpwerk entstand
Schwarz, Hetschburg
Schutz der Gebäudereste wurde die gewählte
im Zuge des Hochwasserschutzkonzeptes der
Objekt: Restaurierungen an der Gedenkstätte
Schalenkonstruktion aus Metall entwickelt. Alle
Stadt Köln. Der Hochbauteil wurde mit einer
Buchenwald
Blechschindeln der Schale wurden feuerver-
vandalismussicheren Gitterrostfassade aus
Preisgeld: 1000 Euro
zinkt, sodass ein nachhaltiger Korrosionsschutz
feuerverzinktem Stahl umkleidet. Das Hochwas-
Projektbeschreibung: auf Seite 9 dieser
gewährleistet wird.
serpumpwerk zeigt, dass Funktionsbauten mit
Ausgabe
einer hohen architektonischen Qualität reali-
Die Jury: Weithin sichtbar erhebt sich auf
siert werden können.
dem Ettersberg ein Mahnmal für die Opfer der
Kategorie Architektur: Anerkennungen
Preisträger: ingenhoven architects, Düsseldorf
nationalsozialistischen Gewaltherrschaft. An
Objekt: Oeconomicum der Universität
Kategorie Metallgestaltung: Erster Preis
den notwendigen Restaurationsarbeiten ist
Düsseldorf 3
Preisträger: Gradinger & Gradinger GBR -
Metallgestalter Andreas Schwarz seit Jahren
Projektbeschreibung: in Feuerverzinken
Werkstatt für Metallgestaltung, Mainz
beteiligt. Mit großem Einfühlungsvermögen
2/2011, Seite 7
Objekt: Toranlage Kath. Pfarramt St. Georg,
hat er Elemente ergänzt, nachgearbeitet und
Die Jury: Das neue Oeconomicum der Universi-
Nieder-Olm
sich bei Neuanfertigungen der federführenden
tät Düsseldorf bietet Raum für die wirtschafts-
Preisgeld: 4000 Euro
Gestaltungslinien untergeordnet.
wissenschaftliche Fakultät der Heinrich-Heine-
Projektbeschreibung: auf Seite 8 dieser
Universität. Die feuerverzinkten Streckmetall-
Ausgabe
bleche der Nordseite, Dachuntersichten und
Die Jury: Die Toranlage präsentiert sich als
Dachfläche stehen im Wechselspiel mit der
formal und handwerklich vorbildliche Interpre-
offenen Fassade zum Universitätssee hin. Ein
tation einer klassisch eingefassten Toranlage.
Beispiel gelungener zweckgebundener Architek-
Gradinger & Gradinger zeigen wie auf der
tur im Universitätsbereich.
Grundlage fundierten handwerklichen Wissens
Fotos:
und Könnens aktuelle Bearbeitungstechniken
(1) Rainer Grünewald, Velbert
Preisträger: Kaspar Kraemer Architekten BDA,
eingesetzt werden können, ohne sich formal in
(2) ARGE Ahlbrecht-Scheidt-Kasprusch, Essen
Köln
den Vordergrund zu spielen und so zum Hand-
(3) Holger Knauf, Düsseldorf
Objekt: Hochwasserpumpwerk, Köln 4
werkszeug werden.
(4) Kaspar Kraemer Architekten BDA, Köln
4 | Feuerverzinken
- HG -
04
2011
Architektur
Kunstgalerie Stihl und Kunstschule Waiblingen
Fassade aus feuerverzinktem Stahl und Gussglas
Kunst- und Museumsbauten gelten als die hohe Schule der Architektur. Fassaden derartiger Gebäude bestechen in der Regel durch besonders edle oder zumindest sehr
kostspielige Materialien. Eher dem Industriebau zugeordnete Werkstoffe wie feuerverzinkter Stahl oder Gussglas kommen hier eigentlich nicht vor, obwohl sie das Potenzial
dazu haben, wie die Kunstgalerie Stihl und die Kunstschule Waiblingen zeigen.
Waiblingen ist geprägt von historischer Bausub-
Kunstschule und einer städtischen Galerie.
alterlichen Waiblinger Altstadt. Entworfen und
stanz. Das im nordöstlichen Teil des Stuttgarter
Zwei langgestreckte Gebäude auf einem recht-
realisiert wurden die Kunstbauten von Hartwig
Speckmantels gelegene Städtchen ist wegen
eckig-trapezförmigen Grundriss mit gerundeten
Schneider Architekten, Stuttgart. Den Archi-
seiner Fachwerk-Altstadt samt historischem
Außenwänden und Kanten nehmen die Kunst-
tekten war es ein besonderes Anliegen den vor-
Rathaus und seiner weitgehend intakten Stadt-
schule und das Ausstellungsgebäude auf. Die
industriellen und idyllische Charme des Ortes
mauer bekannt. Wer jüngere Architektur sucht,
Anordnung der Gebäude öffnet zwei Plätze -
zu bewahren und mit ihrem Projekt den Bezug
der findet sie in Randlage an der Nahtstelle
den zur Stadt orientierten Museumsplatz sowie
und Zugang zum Fluss zu stärken.
zwischen historischer Altstadt und Rems. Hier
die sich zum Fluss öffnende Rems-Terrasse.
ist ein Kunstquartier entstanden, das den
Mit ihrer abstrakten und fließenden Anmutung
Beide Gebäude wirken auf den ersten Blick
Raum zwischen Stadt und Fluss neu ordnet.
schaffen die beiden Gebäude die Verbindung
einheitlich. Flächen aus feuerverzinktem
Auf einer ehemals mit Lagerhallen bebauten
zwischen dem weiten Landschaftsraum des
Streckmetall wechseln sich mit kühlen Guss-
Brache entstand ein Ensemble aus einer
Remsufers und den engen Gassen der mittel-
glaselementen ab.
Feuerverzinken
|5
04
Architektur
2011
Durch die äußere Hellschicht ist das Innere
der Gebäude mit ihren unterschiedlichen Nutzungen zu erkennen, die hinter der zweiten
Schicht der Fassade liegen. Die streckmetallverkleideten Sonnenschutzlamellen und Tore
filtern das Licht, ermöglichen Ausblicke und
schaffen den räumlichen Bezug zwischen innen
und außen. Wie Vorhänge wirken die feuerverzinkten, sehr engmaschigen Streckmetalllamellen, die einzeln manuell geöffnet und geschlossen werden können. Sie werden der Idee einer
robusten Low-Tech-Fassade gerecht werden, die
auch noch in Jahrzehnten funktioniert ohne Folgekosten zu verursachen. Betreten werden die
Gebäude durch sechs Meter hohe Drehtore aus
feuerverzinktem Streckmetall. Die Tore laden
mit großer Geste zum Besuch ein und schaffen
eine schwellenlosen Übergang zwischen innen
und außen.
Neben den feuerverzinkten Sonnenschutzlamellen und Drehtoren kamen auch im Bereich
der Attika, der Geschossfugen und des unteren
Glasanschlusses feuerverzinkte L-Winkel zum
Einsatz. Hierdurch wird die Klarheit der verwendeten Materialoberflächen unterstützt, die auf
Gussglas sowie feuerverzinkten Stahl reduziert
wurden.
Fazit:
Wenn ein Baumaterial wie feuerverzinkter
Stahl, das ursprünglich aus dem Industriebau
stammt, zur Fassadengestaltung von Kunstund Museumsbauten eingesetzt wird, dann
zeigt dies seine ästhetische Qualität und Akzeptanz. Weitere Eigenschaften wie Langlebigkeit,
Nachhaltigkeit und Wirtschaftlichkeit qualifizieren feuerverzinkten Stahl auch im Fassadenbereich zu einem Werkstoff der ersten Wahl.
- HG -
Architekt/Fotos:
Hartwig Schneider Architekten, Stuttgart
6 | Feuerverzinken
04
2011
02
2011
Metallgestaltung
Klassisch und modern
Toranlage des Kath. Pfarramtes St. Georg in Nieder-Olm
Sie wirkt klassisch und dennoch modern, die neue Toranlage des Katholischen
Pfarramtes St. Georg in Nieder-Olm. Die Werkstatt für Metallgestaltung Gradinger &
Gradinger, die sowohl den Enwurf als auch die Ausführung der Toranlage
verantwortet, kombinierte hierbei traditionelles Handwerk mit modernster Metallverarbeitungstechnik.
Das neue Hoftor ist ein zweiflügeliges Drehtor
Ohne die beschriebene „leichte“ Konstruktions-
Aus korrosionschutztechnischer Sicht ist die
mit einer Gesamtbreite von ca. 4,1 Metern
weise, die Flachstahl und Hohlprofile intelligent
Toranlage ein sogenanntes Duplex-System, das
und einer Höhe von 2,3 Metern zur Mitte hin
kombiniert, wäre eine derartig filigrane und gra-
heißt, sämtliche Stahlteile wurden feuerverzinkt
auf 2,65 Meter ansteigend. Die Konstruktion
zile Ausbildung der Toranlage nicht realisierbar
und anschließend mit einem Eisenglimmer-
besteht aus einem geschlossenen Mittelgurt,
gewesen. Als zentrales Gestaltungselement des
Flüssigkunststoff beschichtet. Hierdurch wird
der als Doppelband aus 10 Millimeter starkem
Tores erweisen sich die vertikal verlaufenden
ein Korrosionsschutz erreicht der viele Jahr-
gelaserten Stahlblech besteht und aus Ober-
Füllstäbe, die sich durch variierende Abstände
zehnte schützt und somit den hohen Ansprü-
und Untergurten, die ebenfalls als doppeltes
und Längen auszeichnen und zu einer Rhythmi-
chen des kirchlichen Auftraggebers an die
Band aus 10 Millimeter starkem gelaserten
sierung der Fläche beitragen.
Dauerhaftigkeit mehr als gerecht wird.
Stahlblech gefertigt wurden. Die Füllstäbe
Die unregelmäßige und lamellenförmige Anord-
bestehen aus Rechteckrohr (50x10x1.5 Mil-
nung der Stäbe und ihre schlüssige Verbin-
limeter). Sie sind im Bereich der Berührungs-
dung lassen das Tor je nach Blickwinkel und
Entwurf und Ausführung/Foto:
punkte aus Flachstahl (50x10 Millimeter) und
Standort zudem transparent oder geschlossen
Gradinger + Gradinger - Werkstatt für Metallgestaltung,
wurden durch Lochschweißung verbunden.
wirken.
Mainz
8 | Feuerverzinken
- HG -
Metallgestaltung
Einfühlsame Restaurationsarbeiten
Konzentrationslager Buchenwald
Auf dem Ettersberg bei Weimar erhebt sich weithin sichtbar das Mahnmal für die
Opfer der nationalsozialistischen Gewaltherrschaft des Konzentrationslagers Buchenwald. Am Eingangstor beginnt über den Stelenweg mit 7 Stelen, die symbolisch für die
7 Jahre des KZ stehen, der Weg herab zu den Ringgräbern, in denen die SS noch im
Frühjahr des Jahres 1945 etwa 3000 Tote verscharren ließ.
An den ständig stattfindenden Restaurations-
Bemerkenswert am Lagertor ist die im Bau-
fenster, die aus Winkel- und T-Profilen gefertigt
arbeiten ist bis heute der Metallgestalter
haus-Stil gehaltene Inschrift „Jedem das Sei-
wurden. Bei den umfangreichen Arbeiten wurde
Andreas Schwarz aus Hetschburg beteiligt.
ne“, die zur Verhöhnung der Insassen des Kon-
das Feuerverzinken als Korrosionsschutz ver-
Seiner handwerklich ausgezeichneten Arbeit
zentrationslagers nur vom Appellplatz seiten-
wendet. Bei einigen Objekten wurde zusätzlich
und seiner großen Sachkunde ist der Erhalt der
richtig zu lesen war. Das Tor wurde vom damals
zur Feuerverzinkung eine anthrazitfarbene
Schmiedearbeiten in diesem Stil zu verdanken.
inhaftierten Bauhaus-Architekten Franz Ehrlich
Farbbeschichtung ergänzt.
Besonders hervorzuheben ist, dass er sehr ein-
auf Befehl der Nationalsozialisten entworfen,
fühlsam Elemente ergänzt und nachgearbeitet
denen die Verwendung der als „entartet“ gel-
hat. Bei den Arbeiten galt es einerseits dem
tenden Bauhaus-Schrift nicht auffiel.
- HG -
Denkmalcharakter und andererseits dem neuesten Stand der Technik zu entsprechen.
Weitere erneuerungsbedürftige Objekte waren
Restaurationsarbeiten:
Der Glockenturm und das Lagertor des Konzen-
zwei an der an Nord- und Südseite des Lagers
Metallbau und Kunstschmiede Schwarz, Hetschburg
trationslagers wurden originalgetreu restauriert
gelegenen Eingangstore sowie stählerne Spin-
Fotos:
und wiederhergestellt.
deltreppen mit Harfengeländern und Stahl-
Metallbau und Kunstschmiede Schwarz, Hetschburg
Feuerverzinken
|9
04
Architektur
2011
Shaun, das Schaf zieht um
Neue Aardman Animations Zentrale in Bristol
Shaun, das Schaf und Wallace und Gromit gehören zu den bekanntesten Schöpfungen
von Aardman Animations. Die britische Produktionsfirma, die bereits zwei Oscars für
ihre Animationsfilme erhalten hat, baute auf ihrem Firmengelände in Bristol eine neue
Unternehmenszentrale.
Das dreistöckige Gebäude beherbergt Büro-
Als Teil des umweltschonenden Gesamtkon-
werke. Die Treppe verfügt über eine geschwun-
und Kreativräume, angeordnet um ein
zepts wurde ein dreistöckiges Atrium mit
gene, gekröpfte Treppenwange aus furnierter
konisches, lichtdurchflutetes und luftiges
hervorragenden Belüftungsverhältnissen und
Buche, mittig verstärkt durch einen laserge-
Atrium mit großzügigen Aufenthaltsbereichen.
kontrolliertem Tageslichteinfall konstruiert. Die
schnittenen Rahmen aus feuerverzinktem Stahl
Nachhaltigkeit wurde beim Bau des neuen Stu-
Luft zirkuliert durch die Galerien, die das Atri-
und punktuell unterstützt durch vier stählerne
dios großgeschrieben - nicht nur bei der Aus-
um säumen. Im Inneren befinden sich mehrere
Zugstäbe. Die Stufen ragen wie „Blattlamellen“
wahl der Materialien, sondern auch in Sachen
abgetrennte Aufenthaltsbereiche und eine mar-
aus der Treppenwange hervor. Die taktilen
Energieeffizienz.
kante Treppe, leicht geschwungen und freitra-
Geländer kombinieren gebürsteten Edelstahl
Das Team von Alec French Architects machte in
gend zwischen den Etagen. Es gibt genügend
mit lasergeschnittenen, feuerverzinkten Stütz-
einem begrenzten Wettbewerb das Rennen und
Raum für den freien Gedankenaustausch, der
pfosten und einem leicht geschwungenen
wurde eingeladen, einen Masterplan für ein
für das Kreativ-Unternehmen so wichtig ist. Die
Handlauf aus Eichenholz.
Gebäude mit Arbeitsräumen für 200 Mitarbei-
gewählte Gebäudehöhe und die verwendeten
ter und verschiedene Optionen für die Gestal-
Materialien passen ebenfalls perfekt in diesen
Das Atrium mit seiner markanten Treppe bildet
tung des umliegenden Betriebsgeländes vorzu-
Kontext.
das beeindruckende Herzstück des neuen
Gebäudes, in dem die Mitarbeiter von Aardman
legen. Das Gebäude wurde auf einem Bereich
des vorhandenen Firmengrundstücks errichtet,
Die Korridore und die Verbindungsbrücken
Animations weitere Oscar-reife Filme produzie-
auf dem sich zuvor mehrere Bürocontainer und
innerhalb des Gebäudes wurden mit Unterzü-
ren können.
ein großer Parkplatz befanden.
gen aus feuerverzinktem Stahl verstärkt. Der
Eine Vorgabe des Auftraggebers lautete:
Hauptaugenmerk innerhalb des Atriums liegt
Architekt/Fotos:
Energie sparen.
auf der freitragenden Treppe über drei Stock-
Alec French Architekten
10 | Feuerverzinken
- IJ -
04
Architekturkongress
Neues Bauen mit Stahl - Spannweiten,
Strukturen, Visionen
2011
Internationaler Architekturkongress am 11. Januar 2012 in Essen
1
2
3
Der Industrieverband Feuerverzinken lädt zusammen mit dem Stahl-InformationsZentrum und der Architektenkammer Nordrhein-Westfalen zu einem internationalen
Architekturkongress nach Essen ein. „Neues Bauen mit Stahl - Spannweiten,
Strukturen, Visionen" ist der Titel der Veranstaltung, zu der am 11. Januar 2012
wieder über 1.000 Teilnehmer erwartet werden.
Renommierte europäische Architekten werden
Ökobilanz. Auf dem Kongress in Essen stellen
Das Institut Feuerverzinken ist in Halle 3 auf
ausgeführte Projekte und ihre Visionen von
international renommierte Architekten und
dem Stand 253 zusammen mit dem Stahl-
einer nachhaltigen Architektur mit Stahl vor-
Ingenieure aktuelle Projekte und innovative
Informations-Zentrum zu finden.
stellen. Im modernen Gewerbe-, Geschoss- und
Architekturlösungen für Bauwerke mit weitge-
Anmeldungen zum Architekturkongress werden
Verwaltungsbau, bei Verkehrsbauten und Sport-
spannten filigranen Tragstrukturen aus Stahl
ab sofort entgegengenommen.
stätten sind zunehmend flexible Baulösungen
vor. Dabei sein werden Peter Ackermann aus
Das Programm und Details zur Anmeldung sind
mit leichten, weitspannenden Tragwerken und
München, Paul Andreu aus Paris, Mels Crouwel
downloadbar unter www.feuerverzinken.com.
energieeffizienten Fassadensystemen gefragt.
aus Amsterdam, Hemma Fasch und Jakob
- HG -
Fuchs aus Wien, Dietmar Feichtinger aus Paris,
Neben der reinen Funktion und einer anspre-
Florian Kohlbecker aus Gaggenau und Chris
chenden Ästhetik müssen Bauwerke heute
Wilkinson aus London. Die Veranstaltung rich-
auch die Anforderungen an das nachhaltige
tet sich an Architekten, Ingenieure, Stadtplaner
Bauen erfüllen. Moderne Stahlprofile und Bau-
sowie private und öffentliche Bauherren.
elemente aus Stahlblech erfüllen diese Anfor-
Der Internationale Architektur-Kongress
derungen in besonderer Weise und ermögli-
wird als Fortbildungsveranstaltung (4 UStd.)
chen äußerst wirtschaftliche Konstruktionen.
anerkannt.
Architekten/Fotos:
Zudem können sie am Ende ihrer Nutzungszeit
Die Teilnahmegebühr beträgt 48 Euro.
(1) Dietmar Feichtinger Architectes, Paris
leicht demontiert und zudem ohne Qualitäts-
Im Anschluss an die Vorträge erhalten die
(2) fasch&fuchs.ZT-gmbh, Wien /
verlust recycelt werden. Das macht sie zu
Teilnehmer die Möglichkeit zum Besuch der
regenerativen Baustoffen mit einer positiven
Baufachmesse DEUBAU 2012.
Foto: Margherita Spiluttini
(3) Wilkinson Eyre Architects, London / Foto: Helene Binet
Feuerverzinken
| 11
04
2011
Architektur
KHLIM Medien- und Design-Akademie
Patchworkfassade aus feuerverzinkten Lochblechen
Die KHLIM Medien- und Design-Akademie enstand auf dem Gelände einer ehemaligen
Steinkohlemine in Winterslag, einem Stadtteil der belgischen Stadt Genk. Da der Bau
auf einer bereits fertiggestellten Tiefgarage entstehen musste, ergaben sich komplexe, planerische Restriktionen, die beim Entwurf und der Realisierung des Gebäudes
zu berücksichtigen waren.
Die für eine Fachhochschule typischen Raum-
den vorhandenen Kontext und des Ausdrucks
industriellen Charakter der Gebäude vor Ort
anforderungen in Bezug auf Größe, Volumen
der eigenen Identität. Die Fassaden bestehen
und stellt andererseits die Verbindung zur kris-
und Form lassen sich nur schwer in einem
aus schwarzem Foamglas und feuerverzinkten
tallinen Struktur der Steinkohle und zur Farbe
Rastermaß fassen, das von einer Tiefgarage
Lochblechen, die als Sonnenschutz und als
der in der Nähe stehenden Fördertürme her.
bestimmt wird. Es galt Hörsäle, eine Cafeteria,
mechanischer Schutz für die dahinter liegende
Hierdurch wurde ein impliziter Verweis auf den
Studios, eine Mediathek und weitere Räume zu
Isolierung dienen. Die feuerverzinkten Loch-
früheren Steinkohleabbau vor Ort gegeben.
planen, die dem Anspruch einer Design-Akade-
blechplatten besitzen einen freien Querschnitt
mie gerecht werden und sich gleichzeitig in die
beziehungsweise eine "Blickdichte" von 50
Die Raumgestaltung der Medien- und Design-
vorgegeben baulichen Restriktionen integrieren
Prozent. Die Platten wurden in willkürlicher
Akademie ist Ausdruck eines neuen didak-
lassen.
Anordnung patchwork-artig überlappend ange-
tischen Konzeptes, bei dem Gemeinschafts-
bracht. Durch die unterschiedlichen Dicken und
räume und Verkehrsflächen teilweise auch für
Fassade der Akademie
durch leichte Wölbungen erhält die Oberfläche
Studien- und Unterrichtszwecke oder als Ate-
Die Wahl und Ausgestaltung der Gebäudefassa-
der Gebäudehülle eine Schuppenstruktur.
liers genutzt werden. Hierdurch entstand eine
de ist eine Kombination aus der Integration in
Die Fassade nimmt einerseits Bezug auf den
Studienlandschaft, die sich als ein verglastes
12 | Feuerverzinken
04
Architektur
2011
Volumen zwischen den feuerverzinkten Platten
der Blechfassade manifestiert. Alle anderen
Funktionsbereiche der Schule verstecken sich
hinter der perforierten Blechhaut, werden intern
jedoch unmittelbar mit der Studienlandschaft
verknüpft. Über Treppen und Sichtachsen hinweg wird so das gesamte Gebäude strukturiert.
Feuerverzinkte Elemente der Akademie
Sowohl im Innen- als auch im Außenbereich
wird feuerverzinkter Stahl zum prägenden
Element. Neben den feuerverzinkten Fassadenblechen im Außenbereich wurden innen
alle Luftkanäle und Kabelrinnen der Gebäudetechnik sichtbar in feuerverzinktem Stahl
ausgeführt. Dies unterstreicht nicht nur den
industriellen Charakter der Schule, sondern
gewährleistet auch eine gute Erreichbarkeit der
gesamten Gebäudetechnik. Alle Treppengeländer, Rampen sowie Geländer an Brüstungen
und Sockeln wurden ebenfalls in feuerverzinktem Stahl ausgeführt. Für die Laufflächen
der Rampen kamen feuerverzinkte Pressroste
zum Einsatz.
Feuerverzinkter Stahl wurde an der KHLIM
Medien- und Design-Akademie aus mehreren
Gründe so vielfältig eingesetzt. Seine bautechnischen Qualitäten waren ein Grund, aber auch
die starke Bindung an den baulichen Kontext
der Hochschule: Stahl spricht die industrielle
Sprache der Architektur.
- BD/HG -
Architekt:
Bogdan & Van Broeck Architects
Fotos:
Thomas Mayer
Feuerverzinken
| 13
04
01
Nachhhaltigkeit
2011
Zink – ein nachhaltiger Werkstoff
Natürlich - lebenswichtig - vielseitig - recycelbar
1 Zink ist ein natürliches Element und lebenswichtig für Menschen, Tiere und Pflanzen.
2 Die wichigsten Anwendungen des Metalls Zink
Zinkhalbzeug
6%
Sonstige
4%
Zinkverbindungen
6%
Legierungen
17%
Verzinken
von Stahl
50%
Messing
und Bronze
17%
Zink ist nicht nur der Basiswerkstoff für das Feuerverzinken, sondern ein natürlich
vorkommendes Multitalent. Es ist für Menschen, Tiere und Pflanzen lebensnotwendig
und wird in der Technik vielfältig eingesetzt.
Zink ist natürlich
der Erdkruste 224.000.000 Millionen Tonnen
Zinkmangel stellt eines der größten Gesund-
Als ein natürlicher und wesentlicher Bestand-
Zink. Weitere 15 Millionen Tonnen befinden
heitsrisiken in Entwicklungsländern dar. Ein
teil der Erdkruste und unserer Umwelt kommt
sich im Meeresboden, und jede Kubikmeile
geschwächtes Immunsystem und eine erhöhte
Zink in Gesteinen, Böden, Luft, Wasser und in
Meereswasser enthält etwa 1 Tonne.
Anfälligkeit für Durchfall und Erkrankungen wie
der Biosphäre vor. Regen, Schnee, Eis, Sonne
Lungenentzündung und Malaria sind die Folge.
und Wind bewirken die Erosion von zinkhal-
Zink ist lebenswichtig
Zinkmangel beeinträchtigt zudem die körper-
tigem Gestein und Böden. Wind und Wasser
Zink ist ein lebenswichtiges Spurenelement für
liche und geistige Entwicklung von Kindern.
tragen kleinste Mengen von Zink in Seen, Flüs-
den Menschen. Es aktiviert das Körperwachs-
se und Meer. Zink kommt in unterschiedlicher
tum und ist unerlässlich für die körperliche
Auch für Pflanzen ist Zinkmangel ein Problem.
Konzentration in der Natur vor. Die Zinkmenge
und neurologische Entwicklung von Kindern.
Einer Studie der Ernährungs- und Landwirt-
in der Erdkruste liegt beispielsweise zwischen
Zink ist Bestandteil von über 300 Enzymen und
schaftsorganisation der Vereinten Nationen
10 und 300 Milligramm pro Kilogramm. Das
beeinflusst die Hormone. Zudem beschleunigt
(FAO) zufolge, weisen etwa 50 Prozent der
Zinkvorkommen in Flüssen variiert zwischen
Zink die Zellteilung und stärkt das Immunsys-
für die Getreideproduktion landwirtschaftlich
weniger als 10 und mehr als 200 Mikrogramm
tem. Zink ist notwendig für den Schutz des Kör-
genutzten Böden weltweit einen Zinkmangel
pro Liter. Die Mengen variieren nach Ort und
pers vor Krankheiten und bei der Abwehr von
auf. Zinkmangel gilt als der kritischste Mikro-
Jahreszeit. So kommt es beispielsweise im
Infektionen. Es kann beispielsweise die Dauer
nährstoffmangel bei Nutzpflanzen, da es sich
Herbst durch fallendes Laub, das Zink enthält,
und die Schwere einer gewöhnlichen Grippe
bei Zink um eines der acht Spurenelemente
zu einem saisonalen Anstieg der Zinkwerte in
verringern und Durchfallerkrankungen stoppen.
handelt, die Pflanzen für ein normales Wachs-
Böden und Wässern.
tum benötigen. Obwohl es nur in kleinen
Zinkmangel ist ein Problem
Konzentrationen benötigt wird, spielt Zink eine
Weltweit gibt es gigantische Zinkvorkommen.
Etwa ein Drittel der Erdbevölkerung nimmt mit
wichtige Rolle bei Vorgängen wie der Photosyn-
Schätzungen zufolge enthält die erste Meile
der Nahrung zu wenig Zink auf.
these und der Proteinsynthese.
14 | Feuerverzinken
04
Nachhaltigkeit
2011
3 Weltweite Zinkreserven 2009
4 Weltweit nachweisbarer Zinkmangel bei Menschen
Ressourcen: etwa
1,9 Milliarden
Tonnen (MT)
(derzeit nicht wirtschaftlich abbaubar)
Als potenzielle Reserve
betrachtet
460 Millionen Tonnen (MT)
Legende
gering
mittel
hoch
Wirtschaftlich
abbaubare Vorkommen
200 (MT)
Bergbauproduktion
11,4 (MT)
Zink ist vielseitig
Zink ist recycelbar
Zink ist beliebig oft recycelbar und qualifiziert
Zink wird unter anderem in der Technik und
Zink kann beliebig oft ohne Qualitätsverlust
sich als extrem nachhaltiges Metall. Weitere
Medizin verwendet. Eigenschaften wie die
recycelt werden. Mehr als 90 Prozent der ver-
Informationen enthält die Broschüre „Zink - ein
gute Formbarkeit, die Legierungsfähigkeit, der
fügbaren Zinkprodukte werden heute recycelt.
nachhaltiger Werkstoff“ der International Zinc
niedrige Schmelzpunkt, die Gießeigenschaf-
Etwa 60 Prozent des weltweit produzierten
Association, die als Download unter www.feuer-
ten und die Korrosionsbeständigkeit eröffnen
Zinks werden derzeit aus abgebauten Erzen
verzinken.com zur Verfügung steht.
dem Metall Zink eine Fülle von Einsatzmög-
gewonnen. Die verbleibenden 40 Prozent
lichkeiten. Weltweit werden jährlich mehr als
stammen aus wiederverwertetem Zink oder
11 Millionen Tonnen Zink abgebaut. Rund
Sekundärzink. Der Recyclinganteil erhöht sich
50 Prozent dieses Gesamtvolumens werden
entsprechend der Zunahme der Zinkproduktion
für die verschiedenen Verzinkungsverfahren
und durch Innovationen bei Recyclingverfahren
eingesetzt. Etwa 17 Prozent werden für die Her-
in jedem Jahr. Die Zinkmengen, die zum Recy-
stellung von Messing und Bronze verwendet.
cling zur Verfügung stehen, variieren bedingt
Weitere 17 Prozent gehen in die Produktion
durch die lange Lebensdauer zinkhaltiger Pro-
zinkhaltiger Legierungen ein, hauptsächlich für
dukte, die nicht selten erst nach weit über 50
die Zinkdruckgussindustrie. 6 Prozent des welt-
Jahren zum Recycling zur Verfügung stehen.
- HG -
weit eingesetzten Zinks werden als Zinkblech
an Dach und Fassade sowie zur Entwässerung
Fazit
eingesetzt. Etwa die gleiche Menge wird für die
Zink ist ein natürliches und lebensnotwendiges
(1) Foto: David Iliff
Herstellung von Zinkverbindungen genutzt, aus
Element. Aufgrund seiner herausragenden
(2) Quelle: ILZSG
denen unter anderem medizinische und kosme-
Werkstoffeigenschaften kann Zink vielfältig
(3) Quelle: USGS/ILZSG
tische Produkte produziert werden.
in Medizin und Technik eingesetzt werden.
(4) Quelle: Black et al, 2008
Impressum
Feuerverzinken – Internationale Fachzeitschrift der Branchenverbände
Telefon: (02 11) 69 07 65-0 Telefax: (02 11) 69 07 65-28
in Deutschland, den Niederlanden und Großbritannien. Lizenzausgabe in Spanien.
E-Mail: [email protected] Internet: www.feuerverzinken.com
Redaktion: D. Baron, G. Deimel, H. Glinde (Chefredakteur), I. Johal,
Herausgeber: Industrieverband Feuerverzinken e.V.
B. Dursin, Drs. G. H. J. Reimerink
Verlagsleiter der deutschen Auflage: G. Deimel
Verlag, Vertrieb:
© 2011 Institut Feuerverzinken GmbH, Postfach 140 451, D-40074 Düsseldorf
Nachdruck nur mit ausdrücklicher, schriftlicher Genehmigung des Herausgebers
Institut Feuerverzinken, Graf-Recke-Str. 82, 40239 Düsseldorf
PVST: Entgelt bezahlt G 11 699
Faszination Feuerverzinken
Feuerverzinkte
Strandhuisjes
Am Fuße der Dünen im nordholländischen Juli-
Das stählerne Podest trägt ein kleines Giebel-
Die komfortabel ausgestatteten Ferienhäuser
anadorp aan Zee wurden im Frühjahr des Jah-
haus in Holzbauweise. Sämtliche Stahlteile
machen die Nordseeküste mit ihrem wechseln-
res 2011 25 „mobile“ Strandhäuser errichtet.
der Strandhäuser wurden feuerverzinkt, um
den Wetter erlebbar und stellen einen minima-
Die rund 45 Quadratmeter großen Strandhäus-
hierdurch einen dauerhaften Korrosionsschutz
len, temporären Eingriff in den vorhandenen
chen werden jeweils im April aufgebaut und im
gegen das raue und salzhaltige Meeresklima zu
Naturraum dar.
Oktober wieder demontiert. Sie bestehen aus
gewährleisten. Da die Strandhäuser in einem
einem stählernen Podest mit einer Terrasse,
Naturschutzgebiet stehen, sprachen auch
das per Treppe erschlossen wird.
Nachhaltigkeitsaspekte für die Auswahl von
feuerverzinktem Stahl.
Fotos: Frank Roor
