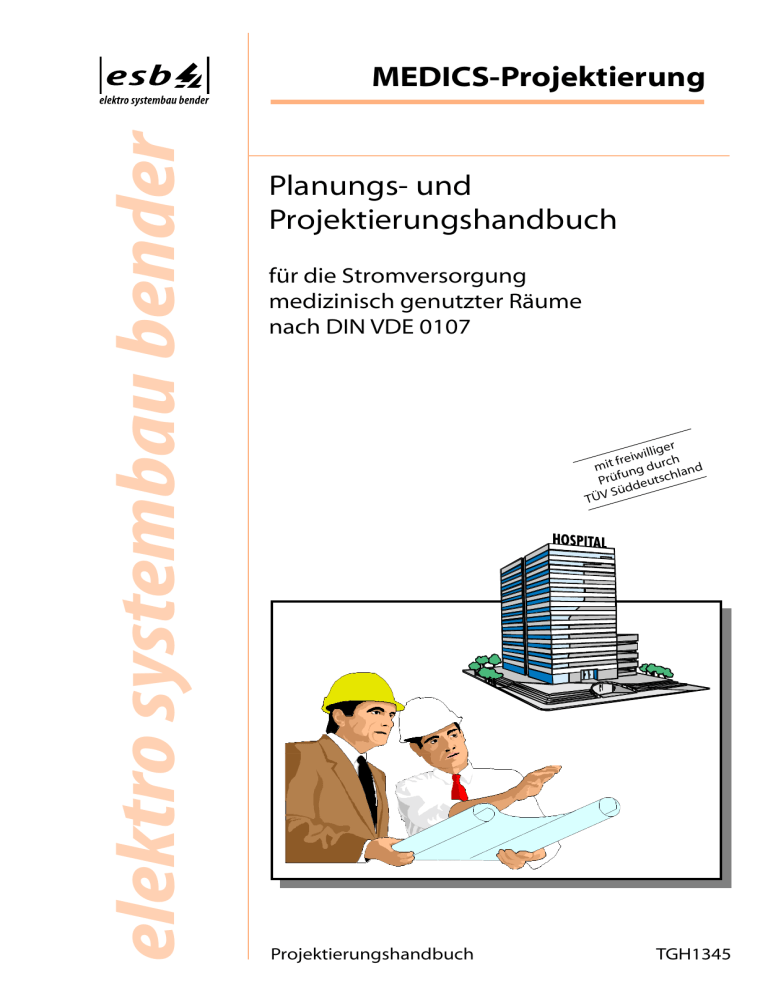

elektro systembau bender
MEDICS-Projektierung
Planungs- und
Projektierungshandbuch
für die Stromversorgung
medizinisch genutzter Räume
nach DIN VDE 0107
iger
iwill ch
e
r
f
r
t
mi
g du hland
n
u
f
Prü deutsc
üd
ÜV S
T
Projektierungshandbuch
TGH1345
2
Im Krankenhaus steht der Patient im
Mittelpunkt. Auf Ihn und sein
Wohlergehen konzentrieren sich
alle Kräfte.
Schon ein kurzer Stromausfall kann
aber eine erfolgreiche Diagnose und
Therapie und somit die Gesundheit
des Patienten gefährden.
© 02/2000
esb GmbH & Co KG, Germany
Alle Rechte vorbehalten
Nachdruck nur mit Genehmigung des Herausgebers
Änderungen vorbehalten
elektro systembau bender GmbH & Co KG
Carl-Benz-Str. 10 • 35305 Grünberg
Postfach 1161 • 35301 Grünberg
Tel.: +49 - 6401 - 807 - 600
Fax: +49 - 6401 - 807629
E-Mail: [email protected]
Internet: http://www.esb-gmbh.com
Inhaltsverzeichnis
1 Vorwort ........................................................................................................................................................ 5
Über diese Planungs- und Projektierungshilfe ............................................................................. 5
Planung und Projektierung ........................................................................................................... 5
2 Die Gebäudehauptverteilung .................................................................................................................. 6
TN-S System überwachen ............................................................................................................. 6
Anwendung RCMS470-System ...................................................................................................... 7
3 Stromversorgung von Räumen der Anwendungsgruppe 2 .............................................................. 8
Einteilung in Raumgruppen .......................................................................................................... 8
Stromversorgung für AG2-Räume ................................................................................................. 8
Protokoll zur Raumfestlegung ....................................................................................................... 9
Anforderungen an Umschalteinrichtungen ................................................................................ 10
Installationshinweise ................................................................................................................... 10
Zuleitung zum AG2-Verteiler ...................................................................................................... 10
Das IT-System .............................................................................................................................. 11
Der IT-System Transformator Ab. 3.3.3.6 ................................................................................... 11
Ein oder zwei IT-System Transformatoren ? Ab. 3.3.3.8 ............................................................ 11
Verbraucher im IT-System ........................................................................................................... 12
Leistungsbedarfsermittlung IT-System Ab. 3.3.3.3 ..................................................................... 12
Protokoll zur Leistungsbedarfsermittlung ................................................................................... 13
Überlastschutz IT-System Transformator Ab. 3.3.3.7 ................................................................. 14
Die Isolationsüberwachung Ab. 4.3.5.2.1 ................................................................................... 14
Die Melde- und Prüfkombination Ab. 4.3.5.2.2 ......................................................................... 15
Steckdosen und Beleuchtung im AG2-Raum ............................................................................. 16
TN-S-System mit RCD Ab. 4.3.6.3 ............................................................................................... 17
Anforderungen an den Verteiler Abschnitt 3.2.3 ....................................................................... 18
Pläne, Bedienungsanleitungen Ab. 9 .......................................................................................... 18
Stromversorgung in Arztpraxen und ambulanten OP-Zentren, Ab. 8 ...................................... 19
Beispiel für die Stromversorgung einer Arztpraxis .................................................................... 20
Projektierungscheckliste AG2-Verteiler ....................................................................................... 21
Beispiel Geräteanordnung im VIT-C Verteiler ........................................................................... 22
Beispiel Geräteanordnung im VAP-C Verteiler für Arztpraxen ................................................. 23
Beispiel Anordnung Umschalteinrichtung UMC107D4 im Gebäudeverteiler ........................... 24
4 Technische Daten ..................................................................................................................................... 25
Abmessungen UMC107D... ......................................................................................................... 25
Technische Daten UMC107D... ................................................................................................... 25
Technische Daten UMC107E ....................................................................................................... 27
Abmessungen UMC107E ............................................................................................................. 27
Anschlußschaltbild UMC107 D4-65 und D4-85 .......................................................................... 28
Anschlußschaltbild UMC107E... .................................................................................................. 29
5 Projektierung Melde- und Bedientableaus .......................................................................................... 31
Melde- und Bedienen .................................................................................................................. 31
Textanzeige, Status-LEDs, Bedientasten ..................................................................................... 32
Leuchttastenfelder ........................................................................................................................ 33
Schnittstellen ................................................................................................................................ 34
Eingänge, Relais-Ausgänge ......................................................................................................... 34
Ablauf Projektierung .................................................................................................................... 35
1. Schritt: Montage ....................................................................................................................... 36
Montage Ständerwand ................................................................................................................. 37
2. Schritt: Einbauten ..................................................................................................................... 38
Belegung/Farbe Leuchttastenfelder ............................................................................................ 38
3
TGH 1345 / 02.2000
Inhaltsverzeichnis
Individuelle Einbauten ...................................................................................................................... 42
Kabelquerschnitte ............................................................................................................................. 43
Beschriftung und Meldetexte ........................................................................................................... 43
Projektierungshilfe Einbauten .......................................................................................................... 44
3. Schritt: Auswahl des Melde- und Bedientableaus ....................................................................... 46
Melde- und Bedientableau TM 22E00-001 ....................................................................................... 46
Melde- und Bedientableau TM 23E02-001 ....................................................................................... 47
Melde- und Bedientableau TM 32E03-00... ...................................................................................... 48
Melde- und Bedientableau TM 33E03-001 ....................................................................................... 49
Melde- und Bedientableau TM 43E03-001 ....................................................................................... 50
Melde- und Bedientableau für Gebäudezentrale ............................................................................ 51
6 Projektierung BMS-Bus ............................................................................................................................ 53
BMS-Bus ....................................................................................................................................... 53
Bustopologie ................................................................................................................................ 54
Leitungslängen und Leitungen .................................................................................................... 54
Aufteilung in BMS intern/extern ................................................................................................. 55
Beispiele für eine BMS-Adressierung ......................................................................................... 56
Projektierungshilfe BMS-Bus ....................................................................................................... 57
Beispiele für die Bus-Adressierung ............................................................................................ 58
7 Inbetriebnahme, Prüfung ....................................................................................................................... 59
Die Anlage ist fertig - Was interessiert den Sachverständigen ? ................................................ 59
Prüfungen vor Inbetriebnahme der Anlage Abschnitt 10.1 ....................................................... 60
Wiederholungsprüfungen Abschnitt 10.2 ................................................................................... 60
8 Service ........................................................................................................................................................ 61
9 Kopiervorlagen ......................................................................................................................................... 63
Anmerkung:
Diese Planungshilfe erhebt keinen Anspruch auf Vollständigkeit. Er werden die Bereiche der Norm angesprochen, die Bezug
zu BENDER Produkten und Systemen haben oder besondere sicherheitstechnische Relevanz aufweisen. Alle in der
Planungshilfe erfolgten Äußerungen und Hinweise stellen die Interpretationen von BENDER zur Norm dar. Keine
Interpretation kann Anspruch auf absolute Richtigkeit erheben, auch diese nicht. Bei der Beschreibung der Geräte - und
Systemtechnik gehen wir vom derzeitigen Stand der Technik aus. Neu- und Weiterentwicklungen sind hier zwangsläufig, so
daß diese Planungshilfe eine Momentaufnahme darstellen muß. Technische Änderungen sind vorbehalten.
Aus keiner der in dieser Planungshilfe getroffenen Äußerungen, Interpretationen oder Beschreibungen kann ein Gewährleistungsanspruch oder ein Haftungsanspruch abgeleitet werden. Keine Aussage in dieser Dokumentation enthebt von der
Verantwortung, ein Projekt entsprechend den gültigen Vorschriften und Normen zu planen, zu prüfen, zu errichten oder zu
betreiben.
Diese Planungshilfe kann und will nicht das Studium der einschlägigen Vorschriften, insbesondere der DIN VDE 0107 und
DIN VDE 0100 ersetzen. Sie stellt vielmehr ein Ergänzung und eine Übersicht dar.
4
TGH 1345 / 02.2000
1 Vorwort
Über diese
Planungs- und
Projektierungshilfe
Dieses Projektierungshandbuch soll dem Elektroplaner, aber auch dem Mitarbeiter bei Behörden,
dem Schaltanlagenbauer und schließlich auch dem oft branchenfremden Bauherrn als Ratgeber für
die Planung von Stromversorgung nach DIN VDE 0107 in Krankenhäusern und anderen medizinisch
genutzten Einrichtungen dienen. Schwerpunktthemen sind dabei der Einsatz des intelligenten
Umschalt- und Überwachungssystem MEDICS. Darüber hinaus werden dem Anwender wertvolle
Hinweise gegeben, was von Seiten der Gesetze, Verordnungen, Richtlinien, Vorschriften und
Normen in Verbindung mit genannten Geräten ebenfalls zu beachten ist. Besondere Hinweise sind
mit einem ☞ gekennzeichnet. Diese Unterlage soll natürlich nicht den persönlichen Kontakt
zwischen Ihnen und unserem Hause ersetzen. Vielmehr sollte sie die Basis für ein gemeinsames
Gespräch sein.
Planung und
Projektierung
Für die Projektierung sollte ein Übersichtsschaltplan, bei Steuerungen außerdem ein Stromlaufplan
zur Verfügung stehen. Folgende elektrische Daten und Anforderungen sollten bekannt sein:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Anzuwendende VDE-Vorschriften, Verordnungen (Krankenhausbauverordnungen),
regionale und internationale Bestimmungen und Normen
EVU-Vorschriften
Netzformen und Schutzmaßnahmen
Bemessungsspannung, - strom, Bemessungsisolationsspannung
Lage der Einspeisekabel und Zugänge (oben, unten, seitlich)
sowie Typ, Querschnitt, Anzahl der Kabel und Adern
Lage der Abgänge (oben, unten, seitlich), Typ, Querschnitt und Anzahl der Adern
Anzahl der Abgänge und Angaben über deren Gerätebestückung
(LS-Schalter, RCDs, Schütze, Sicherungen usw.)
Typ IT-System Transformator, Typ der Umschalteinrichtung UMC ...
Schutzart nach DIN EN 60529, Berührungsschutz, Staub- und Wasserschutz
Umgebungstemperatur und Klimabedingungen
Art der Aufstellung und Befestigung (z.B. freistehend, Wandbefestigung)
Deckel bzw. Türen gegebenenfalls durchsichtig
Maximal zulässige Abmessungen für Transport und Aufstellung am Einsatzort
Art der Kabelverlegung (Kabelkanal, Pritsche usw.)
Zugänglichkeit der Geräte im Betrieb, im Betrieb bedienbare Teile wie Sicherungen, RCDs
Für die Einbauten der Geräte muß über den reinen Platzbedarf hinaus ausreichend Raum vorgesehen
werden für
•
•
•
•
die Wärmeabfuhr der Geräte
das Verdrahten
das Anschließen der äußeren Zu- und Ableitungen (Anschlußraum)
die Gerätekennzeichnung (Sowohl in den Schaltplänen als auch in den fertigen Schaltanlage
ist ein eindeutige Bezeichnung der zusammengehörigen Geräte zu verwenden)
Die Geräte dürfen daher keineswegs so eng angeordnet , wie es ihre eigenen Außenmaße theoretisch
zulassen. Für den rationalen Ablauf der Anschlußarbeiten nach dem Aufstellen der Schaltanlage ist
der innerhalb oder auch außerhalb verfügbare Anschlußraum für abgehende Kabel und Leitungen
entscheidend. Insbesondere bei Kabeln mit großem Querschnitt ist deshalb darauf zu achten, daß
genügend Platz für das Aufspreizen der Adern sowie für das Rangieren vorhanden ist.
5
TGH 1345 / 02.2000
2 Die Gebäudehauptverteilung
TN-S System
überwachen
Nach Abschnitt 3.3.1 darf ab dem Gebäudehauptverteiler kein PEN-Leiter mehr verwendet werden,
sondern ausschließlich das TN-S System. Der Grund dafür ist, daß im normalen Betrieb ständig
Ströme über den PEN-Leiter Ausgleichsströme verursachen, die, abhängig von der Wiederstandsaufteilung, zu unterschiedlichen Potentialen an berührbaren, leitfähigen Teilen führen können. Durch
die Entkopplung des PE- und N-Leiters in zwei getrennte Leiter ist diese Gefahr für den normalen
Betrieb ausgeschlossen.
Gerade im Hinblick darauf, daß Patienten bei intrakardialen Eingriffen bereits bei Potentialdifferenzen ≥ 20mV gefährdet werden können, ist ein "sauberes" TN-S-System besonders wichtig.
Dazu sollten folgende Punkte beachtet werden:
•
Ausschließlich TN-S System, nur noch 5-Leiter Kabel verwenden (VDE0100 Teil 540)
•
Kein PEN-Leiter in allen Gewerken
•
Schaffung und Erhaltung einer niederohmigen Potentialausgleichsanlage
•
Keine Einzeladern vom Trafo / Trafoanlage zur NSHV, sondern verdrillte Kabel verwenden
•
Keine Arbeitsströme auf dem PE-Leiter (Nachweis)
•
Keine Arbeitsströme auf dem PA-System (Nachweis)
•
Keine reduzierten Kabelquerschnitte für N/PE zulassen, sondern
Kabelquerschnitte für Oberschwingungslasten auslegen
•
Keine Mehrfacherdung des N bei Mehrfacheinspeisung, PE und N werden
an der Trafostation einmal miteinander verbunden, dahinter nie wieder
•
Elektrische Anlagen prüffähig aufbauen, mit zugänglichen Meßpunkten
•
Differenzstromüberwachungsgeräte RCM verwenden
•
Ständige Überwachung aller wichtigen Netzparameter
•
Saubere Dokumentation und Beschriftung von Kabel und Anlagen
•
Vorbeugende Wartung und Instandhaltung in allen elektrischen Anlagen
Um einen zusätzlichen Schutz in TN-/TT-Systemen zu erreichen, bietet sich der Einsatz von
Differenzstromüberwachungsgeräten RCM oder des Differrenzstromsuchsystemes RCMS470 an.
6
TGH 1345 / 02.2000
A1
K3
FAULT
Y:
1
0
K4
R1 R2
K2
Y:
1
0
K4
K6
K7
K8
K6
K7
l
TEST
RESET
K12
K8
K9
RS485
TEST
RESET
K12
MONITOR
K9
14
14
MASTER:
D2 D1 D0 Y/mA
10
30
50
100
300
500
1A
K7 K8
K10 K11
K5 K6
MASTER
MONITOR
K9
MASTER:
D2 D1 D0 Y/mA
10
30
50
100
300
500
1A
K7 K8
K10 K11
RS485
K12 K11 K10 11 12
D2 D1 D0 R/-
SLAVE ADDRESS
A4 A3 A2 A1 A0 SLAVE
K5
K9
K5 K6
MASTER
Menu
Enter
Störung
Menu
K12 K11 K10 11 12
K3 K4
l
D2 D1 D0 R/-
SLAVE ADDRESS
A4 A3 A2 A1 A0 SLAVE
K5
Warnung
Meldungen
K3 K4
ESC
Summer aus
Menu ESC
EDV
Hauptverteiler
A1
Ein
Aus
100%
K1
K3
FAULT
K1
B
ALARM
K3
FAULT
7
Ein
Ab
Aus
K6
K7
K8
K6
K7
l
TEST
RESET
K12
K8
K9
RS485
TEST
RESET
K12
4
14
2
TN-S System
1
Gebäudekonstruktion
3
MONITOR
K9
14
MASTER:
D2 D1 D0 Y/mA
10
30
50
100
300
500
1A
K7 K8
K10 K11
K5 K6
MASTER
MONITOR
K9
IN
Melde- und
Bedientableau TM ...
MASTER:
D2 D1 D0 Y/mA
10
30
50
100
300
500
1A
K7 K8
K10 K11
RS485
K12 K11 K10 11 12
D2 D1 D0 R/-
SLAVE ADDRESS
A4 A3 A2 A1 A0 SLAVE
K5
K9
K5 K6
MASTER
K12 K11 K10 11 12
K3 K4
l
D2 D1 D0 R/-
SLAVE ADDRESS
A4 A3 A2 A1 A0 SLAVE
K5
K3 K4
Jalousie
Kommunikation
Y:
1
0
K4
R1 R2
K2
Y:
1
0
K4
R1 R2
K2
A2 K1 K2
B
ALARM
Auf
Aus
Ein
Raumbeleuchtung
A2 K1 K2
IPE
A
ON
RCMS470
A1
A
ON
RCMS470
50%
Klimaanlage
Ein
Notbeleuchtung
Aus
Aus
Ein
Netz-
betrieb
RCMS470-System
B
A
K1
ALARM
ON
RCMS470
K3
FAULT
R1 R2
K2
A2 K1 K2
B
A
A1
ALARM
ON
K1
A2 K1 K2
Test
SV
Betrieb
IL
Erdgeschoß
1. Etage
PA
Wasserleitungen
Gasleitungen
Heizungsrohre
Banderder
IPE
1
BMS-Bus
A1
K3
FAULT
PRC470
RS485
A
B
A
K1
ALARM
K3
FAULT
R1 R2
K2
Y:
1
0
K4
B
A2 K1 K2
RS485
ON
RCMS470
A1
K6
K7
K8
K6
K7
l
RS485
K8
K9
RS485
TEST
RESET
K12
IPE
MONITOR
K9
14
K6
K7
l
K8
MASTER
K9
K10 K11
RS485
22
TEST
RESET
K12
MONITOR
K9
24
14
MASTER:
D2 D1 D0 Y/mA
10
30
50
100
300
500
1A
K7 K8
21
K12 K11 K10 11 12
D2 D1 D0 R/-
14
K5 K6
12
SLAVE ADDRESS
A4 A3 A2 A1 A0 SLAVE
K5
K3 K4
11
V1.1
Grünberg
A1
A
ON
FAULT
K3
K1
K3
FAULT
FAULT
K3
K1
B
ALARM
K3
FAULT
Y:
K6
K7
K8
K6
K7
K8
K6
K7
K8
MASTER
K9
K7
TEST
RESET
K8
MASTER
K9
RS485
TEST
RESET
K12
MONITOR
K9
14
14
MASTER:
D2 D1 D0 Y/mA
10
30
50
100
300
500
1A
K7 K8
K10 K11
K5 K6
MONITOR
K9
14
MASTER:
D2 D1 D0 Y/mA
10
30
50
100
300
500
1A
K12 K11 K10 11 12
D2 D1 D0 R/-
l
RS485
K12
MONITOR
K9
14
MASTER:
D2 D1 D0 Y/mA
10
30
50
100
300
500
1A
K7 K8
K10 K11
K5 K6
IL
SLAVE ADDRESS
A4 A3 A2 A1 A0 SLAVE
K6
K3 K4
K5
TEST
RESET
K12
K7 K8
K10 K11
RS485
K12 K11 K10 11 12
D2 D1 D0 R/-
l
K9
K5 K6
MASTER
SLAVE ADDRESS
A4 A3 A2 A1 A0 SLAVE
K5
RS485
MONITOR
K9
MASTER:
D2 D1 D0 Y/mA
10
30
50
100
300
500
1A
K12 K11 K10 11 12
K3 K4
l
D2 D1 D0 R/-
SLAVE ADDRESS
A4 A3 A2 A1 A0 SLAVE
K5
MASTER
TEST
RESET
K12
K7 K8
K10 K11
K12 K11 K10 11 12
K3 K4
l
D2 D1 D0 R/-
K9
K5 K6
IL
SLAVE ADDRESS
A4 A3 A2 A1 A0 SLAVE
K5
K3 K4
1
0
K4
R1 R2
K2
Y:
1
0
K4
R1 R2
K2
A2 K1 K2
B
ALARM
K1
Y:
1
0
K4
R1 R2
K2
A2 K1 K2
B
ALARM
Y:
1
0
K4
R1 R2
K2
A2 K1 K2
B
ALARM
K1
A2 K1 K2
RCMS470
A1
A
ON
RCMS470
A1
A
ON
RCMS470
A1
A
ON
RCMS470
IN
14
MASTER:
D2 D1 D0 Y/mA
10
30
50
100
300
500
1A
K7 K8
K10 K11
K5 K6
MASTER
MONITOR
K9
MASTER:
D2 D1 D0 Y/mA
10
30
50
100
300
500
1A
K12 K11 K10 11 12
D2 D1 D0 R/-
SLAVE ADDRESS
A4 A3 A2 A1 A0 SLAVE
K5
MASTER
TEST
RESET
K12
K7 K8
K10 K11
K12 K11 K10 11 12
K3 K4
l
D2 D1 D0 R/-
K9
K5 K6
SLAVE ADDRESS
A4 A3 A2 A1 A0 SLAVE
K5
K3 K4
A2 GND IN1 IN2 IN3 IN4 O1+ O1- O2+ O2-
Y:
1
0
K4
R1 R2
K2
Y:
1
0
K4
PRC470
Bender,
ALARM
A1
B
A
K1
ALARM
ON
RCMS470
FAULT
K3
R1 R2
K2
A2 K1 K2
B
A
A1
ALARM
K1
A2 K1 K2
ON
RCMS470
IPE
IN
2
2
Überlastung / Unterbrechung N-Leiter
Strom PE-Leiter
3
4
3 + 4 Brücke N-PE-Leiter
Fehler- oder Differenzströmen
Ausgleichsströme
2
1
I∆ = IN - IPE = 0
I∆ = IPE
I∆ = IN
I∆ = IL - IN
I∆ = IL - IN - IPE = 0
Überwachung Gebäudestromversorgung mit RCMS/RCM
Hauptverteiler
2 3 4
RCMS470-System
1
RCMS470-System
Hauptverteiler
12 3 4
L1, L2, L3 N PE
2
2
2
2
L ...
N
PE
Datenleitung
L ...
N
PE
Anwendung
RCMS470-System
RCMS470
Betrieb
Test
Lampen
RCMS-System
2 Die Gebäudehauptverteilung
TGH 1345 / 02.2000
3 Stromversorgung von
Räumen der Anwendungsgruppe 2
Einteilung in
Raumgruppen
Die Anforderungen an die Installation von Starkstromanlagen in medizinisch genutzten Räumen sind
in erster Linie auf die Anwendung elektrisch betriebener medizinischer Geräte am Patienten
zurückzuführen. Aus diesem Grund werden nach DIN VDE 0107 Abschnitt 2.2.1-2.2.3 unter
Berücksichtigung der örtlichen Bedingungen und der sicherheitstechnischen Forderungen die
Räume in drei Anwendungsgruppen 0, 1 und 2 eingeteilt. Dabei sind insbesondere folgende Gefährdungsmöglichkeiten zur berücksichtigen:
•
Ausfall oder Störung von Stromkreisen bei einem ersten Fehler
(z.B. Körperschluß, Erdschluß oder Isolationsfehler)
•
Ausfall der Stromversorgung in Bereichen oder im ganzen Haus
•
Das Auftreten von gefährlichen Körperströmen
Die Anwendungsgruppen stellen eine Rangordnung dar, die den Zwang zur Höhergruppierung
auferlegt, sobald ein Raum seiner Bestimmung nach zeitweise den höheren Anforderungen genügen
muß. Insofern sollte die Anwendungsgruppe 0 nicht eingesetzt werden. Der Unterschied zwischen
AG0 und AG1 liegt im wesentlichen in der Forderung nach Einsatz von RCDs, so daß der finanzielle
Aufwand sich im Rahmen hält, aber ein deutlich höherer Schutzgrad erreicht wird.
Grundsätzlich wird dringend empfohlen, bei der Zuordnung zu den Anwendungsgruppen vor der
Planung der Elektroinstallation den (späteren) Betreiber oder den baubeauftragten Arzt zur Rate zu
ziehen und die Festlegung in einem Raumbuch festzuhalten, damit spätere Nutzungsänderungen
keine Probleme bereiten.
☞
Stromversorgung
für AG2-Räume
Hilfestellung für die Einteilung der Anwendungsgruppen finden Sie in der DIN VDE 0107:1994-10
in Tabelle 1 oder in der VDE-Schriftenreihe Band 17 "Starkstromanlagen in Krankenhäusern" VDEVerlag, Berlin.
Die Stromversorgung von Räumen der Anwendungsgruppe 2 muß so sicher sein, daß ein Ausfall der
Energieversorgung für alle lebenserhaltenden/lebenswichtigen medizinischen elektrischen Geräte
ausgeschlossen ist, wenn
•
... die allgemeine Stromversorgung (AV) ausfällt oder gestört ist.
•
... die Bevorzugte Leitung zwischen Hauptverteilung (HV) bzw. Gebäudehauptverteilung(GHV)
und dem Verteiler für den AG2-Raum unterbrochen ist, z.B. durch mechanische, äußere Einflüsse
oder Fehlbedienung.
•
... die bevorzugte Leitung durch außergewöhnliche Einflüsse beschädigt werden kann,
z.B. Feuer
•
... ein erster Isolationsfehler durch Körper- oder Erdschluß auftritt.
•
... die Stromversorgung überlastet ist.
Die Berücksichtigung dieser Möglichkeiten ergibt nach DIN VDE 0107 folgende Detailforderungen
•
•
•
•
•
Richtige Auswahl der bevorzugten und redundanten Stromversorgung.
Sorgfältige Auswahl und Errichtung aller Kabel- und Leitungen.
Vorbeugende Maßnahmen bei Unterbrechung der bevorzugten Leitung.
Meldung bei Überlast, Übertemperatur und Isolationsfehler.
Die norm- und anwendungsgerechte Installation im AG2-Raum.
8
TGH 1345 / 02.2000
3 Stromversorgung von
Räumen der Anwendungsgruppe 2
Protokoll zur
Raumfestlegung
Raumfestlegung nach DIN VDE 0107
Projekt
Auftraggeber
Sachbearbeiter
Datum
Gebäude
Raum-Nr.
Abteilung
Abt./Raum
Telefon
Bezeichung
AG 0
AG 1
AG 2
© elektro systembau bender GmbH & Co.KG • Carl-Benz-Straße 10 • D-35305 Grünberg • Telefon 06401/807205 • Telefax 06401/807208
Nr.
Gebäude
Die Einteilung der oben aufgeführten
Räume erfolgte gemäß den Anforderungen
der DIN VDE 0107:1994-10.
Datum
Leiter der medizinischen Einrichtung
9
TGH 1345 / 02.2000
2 Stromversorgung von
Räumen der Anwendungsgruppe 2
Installationshinweise
Nachfolgend finden Sie einige wichtige Hinweise und Informationen die für Projektierung von
Stromversorgungen für die Räume der Anwendungsgruppe 2 zu beachten sind:
Zuleitung zum
AG2-Verteiler
Jeder Verteiler oder mindestens der Verteilerabschnitt zur Einspeisung der IT-Systeme muß über
zwei unabhängige Zuleitungen verfügen. Dazu ist zu beachten:
•
Mehrere Verteiler im gleichen Brand- oder Funktionsabschnitt können über ein
Zuleitungspaar versorgt werden (Ab. 3.3.3.1).
Die Zuleitungen sind so zu dimensionieren und durch Überstromschutzeinrichtungen zu
schützen, daß Überlast oder Fehler in einem Verteiler nicht zum Ausfall der gesamten Leitung
führen.
•
Führung der zwei Einspeisungen auf zwei getrennten Kabelträgersystemen, um durch
räumliche Trennung eine gleichzeitige Beschädigung beider Systeme zu verhindern (auch bei
Gebäudeeinführung (Ab. 5.10.2/5.10.7).
Durch die getrennte Verlegung der beiden Zuleitungen zum IT-System soll erreicht werden,
daß schädigende äußere Einflüsse nicht beide Zuleitungen treffen können. Dies gilt insbesondere für die Verlegung dieser Kabel außerhalb der elektrischen Betriebsräume
Anforderungen an
Umschalteinrichtungen
•
Für die bevorzugte Leitung ist ein Funktionserhalt über mindestens 90min. sicherzustellen
(Ab. 5.10.7).
•
Nicht alle IT-Systeme eines Brand- oder Funktionsabschnittes hinter einer Umschalteinrichtung anordnen, dies gilt auch bei kleinen baulichen Einheiten (Ab. 3.3.3.3 Anmerkungen).
Bei Ausfall eines oder mehrerer Außenleiter am Ende der bevorzugten Leitung muß die Stromversorgung über eine Umschalteinrichtung selbststätig auf die zweite Leitung umgeschaltet werden
(Ab. 3.3.3.1).. An diese Umschalteinrichtung werden folgende Anforderungen gestellt (Ab. 5.8/5.9):
•
Spannungsüberwachung der bevorzugten Leitung
•
Schalten, wenn Spannung (auf der bevorzugten Leitung) um mehr als 15% absinkt
(Achtung: Spannungsänderungen bis 10% sind zulässig, zusätzlich Hysterese der eingesetzt
ten Spannungsrelais addieren! )
•
Kurzschlußfestigkeit der Schaltgeräte
• Schaltgeräte für die installierte Kurzschlußleistung auslegen
• Schütze Gebrauchskategorie AC3 DIN VDE0660 Teil 102 verschweißfrei
•
Sichere Verriegelung der Schaltgeräte (elektrisch oder mechanisch)
•
Selbsttätige Rückschaltung (zeitverzögert) auf bevorzugte Leitung
(denn nur so bleibt die bevorzugte Lei tung eine bevorzugte Leitung)
•
Fehler im Steuerstromkreis darf nicht zum Ausfall der Stromversorgung im AG2-Raum führen
•
Betriebsbereitschaft der zweiten Leitung ständig überwachen
•
Funktionsprüfung durch Prüftaster
(Nur für befugtes Personal zugänglich machen)
•
Schalt- und Störzustände technischem Personal optisch und akustisch (löschbar) anzeigen
•
Meldung "Umschaltung Leitung 2" dem medizinischen Personal anzeigen
•
Sicherheitsgerichtete Steuerung
(viele oder besser "alle" ersten Fehler beherrschen)
10
TGH 1345 / 02.2000
3 Stromversorgung von
Räumen der Anwendungsgruppe 2
Das IT-System
Der IT-System
Transformator
Ab. 3.3.3.6
Im AG2-Bereich müssen lebenswichtige/lebenserhaltende Verbraucher über ein IT-System mit
Isolationsüberwachung und Meldung versorgt werden. Das IT-System besteht dabei im wesentlichen
aus folgenden Komponenten:
•
IT-System Transformator
•
Isolationsüberwachung für das IT-System
•
Last- und Temperaturüberwachung für den IT-System Transformator
•
Verbraucherabgänge (Kabel-, Leitungen; Leitungsschutzschalter)
•
Melde- und Prüfkombination
Die Basis für das IT-System stellt eine isolierende, trennende Stromquelle dar. Nach DIN VDE 0107
müssen IT-System Transformatoren folgende Anforderung erfüllen:
•
1ph-Transformatoren nach VDE0551 T1/ IEC742
•
Nennleistung 3,15... 8kVA, AC230/230V
Kurzschlußspannung UK
< 3%
Leerlaufstrom
io
< 3%
Einschaltstrom
max. 8 x In
•
Aufstellung außerhalb medizinisch genutzter Räume
•
Versorgung von 3ph-Verbrauchern immer aus einem eigenem IT-System Transformator.
Dreiphasige IT-System Transformatoren sollten nicht eingesetzt werden, da sich im Fehlerfall
Spannungserhöhungen und unübersichtliche Verhältnisse ergeben können (Abschnitt 3.3.3.5)
Ein oder zwei
IT-System
Transformatoren ?
Ab. 3.3.3.8
Wird das IT-System über einen Transformator
versorgt, so sind nach Abschnitt 3.3.3.8 folgende
Bedingungen zu erfüllen:
•
Verteiler, Trenntrafo und Leitungsverbindung müssen sich im im gleichen Geschoß
bzw. Brandabschnitt befinden
•
Trafozu und -ableitungen sind nach DIN
VDE 0100 Teil 520 erd- und kurzschlußsicher zu verlegen
•
Schutz bei indirektem Berühren des Trans
formators wahlweise:
- Trafo der Schutzklasse II
- nicht leitende Räume
(VDE 0100 T410)
- besondere Aufstellung
(Trafo SKI, isoliert aufgestellt,
nicht mit dem Schutzleiter
verbunden)
Bevorzugte
Leitung
Preferred
infeed
Zweite
Leitung
Second
circuit
AG2-Raum
AG2 room
1 IT-System Trafo
Bevorzugte
Leitung
Preferred
infeed
Zweite
Leitung
Second
circuit
AG2-Raum
AG2 room
2 IT-System Trafos
Kann eine dieser Bedingungen nicht erfüllt werden, so ist das IT-System über zwei Trenntransformatoren zu versorgen, die dann "vor" der Umschalteinrichtung angeordnet werden.
11
TGH 1345 / 02.2000
3 Stromversorgung von
Räumen der Anwendungsgruppe 2
Verbraucher
im IT-System
Nach DIN VDE 0107 Abschnitt 3.4.1 sind im AG2-Raum aus dem IT-System mindestens zu versorgen.
•
Alle zweipoligen Steckvorrichtungen zur Versorgung lebenswichtiger/lebenserhaltender
medizinisch technischer Geräte
•
Die Stromversorgung der OP-Leuchten mit Nennspannungen ≥ AC24V/DC60V
Grundsätzlich ist davon auszugehen, daß medizinisch elektrische Geräte, die bestimmungsgemäß
im AG2-Raum verwendet werden, eine lebenswichtige Aufgabe haben. Ihre sichere Versorgung mit
elektrischer Energie ist deshalb oberstes Sicherheitsgebot.
Mit lebenswichtigen/lebenserhaltenden Geräten sind alle diejenigen gemeint, deren Ausfall bei
Unterbrechung der Stromversorgung nicht hingenommen werden kann, weil sonst der Patient in
Gefahr geraten kann, eine Wiederholung für den Patienten nicht zumutbar ist oder weil Meßwerte
unwiderruflich verloren gehen. Beispielsweise sind dies Defibrillatoren, HF-Chirurgiegeräte, Beatmungsgeräte, Narkosegeräte, Absauggeräte, Endoskopleuchten, Inkubatoren, Herz-Lungenmaschinen, Perfusionpumpen, EKG, EEG usw.
Leistungsbedarfsermittlung
IT-System
Ab. 3.3.3.3
Für die Ermittlung der Nennleistung des IT-System Transformators ist die Leistungsbilanz der bei
bestimmungsgemäßer Benutzung im medizinisch genutzten Raum eingesetzten Verbraucher oder
die Anzahl der (Steckdosen-) stromkreise maßgebend. Zusätzlich sollte eine Reserve eingeplant
werden. Da häufig mit der Zeit weitere Geräte in einem AG2-Raum betrieben werden, wirdeine
regelmäßige Prüfung der Leistungsbilanz empfohlen, um permanente Überlastungen zu vermeiden.
Ein ausreichend dimensionierter Trafo ermöglicht einerseits die sichere Versorgung aller Steckdosenstromkreise. Andererseits sind keine Verhaltensregeln an das medizinische Personal zu geben, wenn
in einem Raum oder an einem Patientenplatz unterschiedliche Stromversorgungssysteme (mit
unterschiedlichen Steckdosenfarben) vorhanden sind.
Bei Raumgruppen mit mehr als einem Patientenplatz, insbesondere in Intensivstationen, wird
empfohlen, nicht mehr als 4 Plätze über ein IT-System zu versorgen. Für die Leistungsberechnung
kann als Beispiel von folgenden Anschlußwerten ausgegangen werden:
Leistung je Bett 600 W
Zusätzlicher leistungsstarker Verbraucher von 2000W
Gesamtwert
Zusätzliche Reserve z.B. 20%
Gesamt
Entspricht
2400
2000
4400
880
5280
6300
W für 4 Betten
W für 4 Betten
W für 4 Betten
W
W
VA Trafo
Für die Auslegung der Schaltkontakte der Umschalteinrichtung ist jedoch nicht nur die Leistungsbilanz von Bedeutung, sondern auch der installierte Kurzschlußschutz, um die Verschweißfreiheit
der Kontakte zu gewährleisten (DIN VDE 0107 Abschnitt 5.8). Ein IT-System Trenntransformator mit
8kVA hat einem Nennstrom von 35A, so daß die Umschalteinrichtung UMC107E-65 mit In=65A die
Lösung für alle Anwendungsfälle darstellt.
Typ
UMC107E-25
UMC107E-65
UMC107E-80
Kurzschlußschutz
25A gL
65A gL
100A gL
12
TGH 1345 / 02.2000
3 Stromversorgung von
Räumen der Anwendungsgruppe 2
Protokoll zur
Leistungsbedarfsermittlung
Überschlägige Leistungsbedarfsermittlung
Auftraggeber
Projekt
Sachbearbeiter
Datum
Verbraucher
Abteilung
Abt./Raum
Telefon
Anzahl
AC
IT-System Transformator
Versorgung
Leistung
aus ZSV ?
(kVA)
AC
230V
3NAC
400V
TN-S System
Leistung
(kVA)
INENN
1phasig
INENN
3phasig
© elektro systembau bender GmbH & Co.KG • Carl-Benz-Straße 10 • D-35305 Grünberg • Telefon 06401/807205 • Telefax 06401/807208
Nr.
Gebäude
Summe (kVA)
Summe
Gleichzeitigkeitsfaktor
Zwischensumme (kVA)
Reserve (kVA)
Gesamtbedarf (kVA)
13
TGH 1345 / 02.2000
3 Stromversorgung von
Räumen der Anwendungsgruppe 2
Die Isolationsüberwachung
Ab. 4.3.5.2.1
Zur Überwachung des
Isolationswiderstandes
L1
L1
wird das A-ISOMETER
L2
107TD47 eingesetzt.
IF = ICE
L3
Dieses wird zwischen
N
den aktiven Netzleitern
L2
IF
PE
und PE angeschlossen
und überlagert dem SyCE
stem eine MeßspanRF
nung. Tritt nun ein Iso107TD47
lationsfehler
auf,
PE
schließt sich der Meßkreis und ein kleiner
Meßstrom fließt. Der
dem Isolationswiderstand proportionale Meßstrom wird von der Elektronik des Isolationsüberwachungsgerätes erfaßt
und ausgewertet. Unterschreitet der Isolationswiderstand den eingestellten Ansprechwert, so wird
dies gemeldet. Für den Ansprechwert des Isolationswiderstandes ist in der DIN VDE 0107 ein Wert
von 50kΩ angegeben. In der Praxis ist es jedoch sinnvoll, einen deutlich höheren Ansprechwert z.B.
100kΩ einzustellen, um Isolationsverschlechterungen frühzeitig erkennen zu können.
A1
A2
•
L1
L2
•
Z1
Z2
•
k
A-ISOMETER®
ALARM
107TD47
l
kΩ
A
°C
MONITOR
TEST
MENU
E
KE
T1
T2
IN
A
B
•
11
12
14
•
Ausführung entsprechend DIN VDE 0413 T2 (DIN EN 61557-8:1998-05/IEC61557-8:1997)
•
Wechselstrom-Innenwiderstand ≥ 100kΩ
➜ A-ISOMETER 107TD47 ≥ 240kΩ
•
Meßspannung ≤ 25V
➜ A-ISOMETER 107TD47 ≤15V
•
Meßstrom ≤ 1mA
➜ A-ISOMETER 107TD47 ≤ 63µA
Der A-ISOMETER 107TD47 zeichnet sich dadurch aus, daß alle geforderten Werte deutlich überbzw. unterschritten werden. Insbesondere der max. Meßstrom von 63µA bedeutet einen wesentlichen Vorteil in Bezug auf die Patientensicherheit. Zudem werden die Anschlüsse zum Netz bzw. Erde
ständig überwacht, um auch Gerätestörungen rechtzeitig zu erkennen.
Überlastschutz
IT-System
Transformator
Ab. 3.3.3.7
Die Transformatoren der IT-Systeme sowie die
Kabel und Leitungen zwischen den Primär- und
Sekundärklemmen und den Verteilersammelschienen dürfen nicht durch eine schaltende
Schutzeinrichtung bei Überlastung geschützt
werden (Überlastschutz durch Dimensionierung!).
Zum Schutz gegen zu hohe Erwärmung wird die
Temperatur der Trafowicklungen überwacht und
bei Überschreitung der Grenztemperatur eine
optische und akustische Meldung ausgelöst. Da
die steigende Temperatur der Wicklungen nur
zeitlich verzögert gemeldet wird, ist es sinnvoll,
zusätzlich auch den Laststrom über einen Wandler zu erfassen und Überschreitungen des Nennstroms zu melden. Damit wird eine Überlast direkt
beim Einstecken leistungsstarker Geräte gemeldet.
14
Kurzschlußschutz
Short circuit protection
richtige Dimensionierung
Correct dimensioning
Erd- und kurzschlußsichere
Verlegung
Short-circuit proof and
earth fault proof wiring
selektive
Stromkreissicherung
selective protection
of the circuits
TGH 1345 / 02.2000
3 Stromversorgung von
Räumen der Anwendungsgruppe 2
Vorteile der Last- und Temperaturüberwachung:
☞
•
Die nicht bestimmungsgemäße Verwendung von Geräten führt
nicht zur Abschaltung sondern zur Warnung
•
Laststromübersschreitungen werden sofort gemeldet
•
Ständige Überwachung des Temperaturanstieges
(Überlaufmeldung bei Nichtbeachten der Laststrom-Information).
Für die Installation ist zu beachten:
•
Überstromschutzeinrichtungen sekundär und primär nur zum reinen Kurzschlußschutz
•
Die Meldung "Überlast" und "Übertemperatur" muß so erfolgen, daß sie während der
medizinischen Nutzung an einer ständig besetzten Stelle wahrgenommen werden kann.
Wichtig in diesem Zusammenhang ist wiederum die richtige Dimensionierung des IT-SystemTransformators. Eine Meldung "Überlast" hat für das medizinische Personal wenig Aussagekraft, da
oftmals keine Möglichkeit besteht, Verbraucher abzuschalten. Weit wichtiger ist diese Meldung
jedoch für die Technik, da dies z.B. eine Überprüfung des Trafos bzw. der Sicherheitsstromquelle
erforderlich machen kann.
☞
Die Melde- und
Prüfkombination
Ab. 4.3.5.2.2
Da in älteren Anlagen nach DIN VDE 0107:1981-6 abschaltende Schutzeinrichtungen auf der
Sekundärseite des IT-System-Transformators zulässig waren, ist eine Überprüfung dringend erforderlich, um zu vermeiden, daß bei Überlast das IT-System ausfallen kann.
Alle Meldungen im IT-System müssen so erfolgen, daß sie während der medizinischen Nutzung an
einer geeigneten Stelle im AG2-Bereich wahrgenommen werden. Weitere Anforderungen
•
Grüne Meldeleuchte als Betriebsanzeige
•
Gelbe Meldeleuchte "Isolationsfehler" (nicht löschbar oder abschaltbar)
•
Akustische Meldung bei Erreichen des Ansprechwertes (löschbar, nicht abschaltbar)
•
Prüftaste für die Funktionsprüfung der Isolationsüberwachung
(Widerstand von42kΩ zwischen Außenleiter und Schutzleiter)
•
Optische Anzeige Schaltzustand der Umschalteinrichtung
•
Optische/akustische (löschbare) Anzeige Verfügbarkeit der Umschalteinrichtung
•
Meldung "Umschaltung 2. Leitung"
•
Optische/akustische Meldung Überstrom-/Übertemperatur
Um das medizinische Personal durch Betriebs-, Warn- und Störmeldungen nicht unnötig zu belasten
ist es sinnvoll, derartige Meldungen an einem parallel dazu vorhandenen technisch besetzten Platz
weiterzuleiten.
15
TGH 1345 / 02.2000
3 Stromversorgung von
Räumen der Anwendungsgruppe 2
•
Für jeden Raum oder jede Raumgruppe der Anwendungsgruppe 2 mindestens ein
eigenes IT-System (Ab. 3.3.3.3).
Ein Raumgruppe besteht aus medizinisch genutzten Räumen, die durch die medizinische
Zweckbestimmung oder die Funktion medizinisch elektrischer Geräte miteinander verbunden
sind.
•
Aufteilung der Steckdosen am Patienten
platz auf mindestens 2 Stromkreise. Je
Stromkreis werden max. 6 Steckdosen
empfohlen. Anzahl kann/muß jedoch
reduziert wer den bei leistungsarmer Stromquelle bzw. bei relativ vielen leistungsstarken Verbrauchern (Ab. 3.4.1.2)
SteckdosenStromkreis 1
Socket outlet
circuit 1
SteckdosenStromkreis 2
Socket outlet
circuit 2
Entsprechend der Wichtigkeit des Gerätes ist
die Anzahl der notwendigen Stromkreise zu
festzulegen. Je wichtiger das Gerät um so
geringer sollte die Anzahl der Steckdosen je
Stromkreis sein.
•
Eindeutige Kennzeichnung der Steckdosen IT-System (Gravur oder farblich), wenn
Steckungen mit anderer Versorgungssicherheit installiert sind (Ab. 3.4.1.3)
Es sollte möglichst vermieden werden, daß Steckungen mit anderer Versorgungssicherheit
in einem Raum vorhanden sind (z.B. t≤0,5s und t≤15s). Die Wahl der Kennzeichnung bleibt
dem Anwender überlassen.
•
Allpolige Abschaltung im IT-System, d.h. grundsätzlich 2polige Leitungsschutzschalter,
da alle Leiter im IT-System aktive Leiter sind.
•
Die Beleuchtung in Rettungswegen und
von medizinisch genutzten Räumen der
AG1 und 2 darf nicht durch Ansprechen
einer Überstrom- oder Fehlerstromschutzeinrichtung ausfallen (Abschnitt 3.4.2).
Leuchten für Rettungswege sind auf
mindestens 2 Stromkreise aufzuteilen und
abwechselnd zuzuordnen. Für Leuchten
in AG1/AG2-Räumen sind ebenfalls zwei
Stromkreise erforderlich.
T/R
A2
10
50
- / Res
TEST
RESET
ON
M+ M-
11
14
I∆n
12
100%
I∆n/ mA
1000
x1
A1
RCM Serie 470
ALARM
0
10
30
100
300
500
x10
Steckdosen und
Beleuchtung im
AG2-Raum
(k)
(l)
T/R
t/s
21
1
1
22
x mA
10
24
RCM
RCD 1
Beleuchtungsstromkreis 1
Beleuchtungsstromkreis 2
Lighting
circuit 1
Lighting
circuit 2
1
16
RCD 2
2
1
2
1
2
TGH 1345 / 02.2000
3 Stromversorgung von
Räumen der Anwendungsgruppe 2
Das TN-S-System mit RCD darf im AG2-Raum
nur für Stromkreise verwendet werden, deren
Ausfall im Fehlerfall nicht zu einer Gefährdung
des Patienten führt:
RCM470
T/R 11 12 14
I∆n
A1 A2
10
TEST
RESET ON
ALARM
50
100%
M+ M- (k) (l)
• Stromkreise für Röntgengeräte
MONITOR
I∆n/ mA
1000
10
30
100
300
500
x10
- / Res
RCM Serie 470
x1
TN-S-System
mit RCD
Ab. 4.3.6.3
0
t/s
1
1
x mA
10
T/R 21 22 24
• Stromkreise für Großgeräte ≥5kW
• Stromkreise für Geräte, die nicht der
medizinischen Anwendung dienen
RCD
• Stromkreise für die Raumbeleuchtung
• Stromkreise für OP-Tische
Grundsätzlich gilt es zu beachten, daß ein Ansprechen eines RCD einen sofortigen Ausfall des
betreffenden Stromkreises zur Folge hat.
Es dürfen folgende RCD`s eingesetzt werden
(Ab. 4.3.6):
I∆n ≤ 0,03A
I∆n ≤ 0,3A
☞
für Stromkreise mit Überstromschutzeinrichtungen bis 63A
für Stromkreise mit
Betriebsmittel außerhalb des
Handbereiches,
z.B. Deckenbeleuchtung
mit Überstromschutzeinrichtungen > 63A
Damit z.B. Beleuchtungsstromkreise nicht durch Ansprechen eines RCD ausfallen, empfiehlt sich
hier die Anwendung von Differenzstromüberwachungsgeräten der Baureihe RCM oder des
Differenzstromsuchsystems RCMS470-Systems (siehe Seite 7). Damit erhält man frühzeitige eine
Information, wenn der Differenzstrom einen bestimmten Wert überschreitet, ohne das dadurch eine
Abschaltung des komplette Systems bewirkt wird.
17
TGH 1345 / 02.2000
3 Stromversorgung von
Räumen der Anwendungsgruppe 2
Anforderungen
an den Verteiler
Abschnitt 3.2.3
Pläne,
Bedienungsanleitungen
Ab. 9
Die Anforderungen an die Verteiler sind im Abschnitt 3.2.3 definiert:
•
DIN VDE 0603
Installations-Kleinverteiler
DIN VDE0660 T500
typgeprüfte (TSK)
partiell typgeprüfte (PTSK)
Schaltgerätekombinationen
DIN VDE 0660 T504
Installationsverteiler
•
Allseitige Verkleidung aus Blech oder stoßfesten, flammwidrigen Kunststoff
•
Aufstellung außerhalb medizinisch genutzter Räume,
um zu vermeiden, daß Patienten oder das med. Personal im med. genutzten Raum
bei Wartung oder Prüfung an der Anlage gestört werden.
•
Schutz gegen Zugriff Unbefugter
gilt als erfüllt wenn die Verteiler in elektrischen Betriebsräumen untergebracht sind.
•
Leichte Zugänglichkeit für med. Personal zu Überstromschutzeinrichtungen und RCD
um den med. Personal die Möglichkeit zu geben, Schutzeinrichtungen wieder in Betrieb zu
nehmen, wenn die Ursache für das Auslösen beseitigt wurde
•
Einfache Messung des Isolationswiderstandes aller Leitungen gegen Erde jedes einzelnen
Stromkreises, bei Leiterquerschnitt <10mm2 ohne Abklemmen der Leitung
durch übersichtliche Anordnung und Kennzeichnung der Anschlußstellen der abgehenden
Stromkreise
•
Für Räume der AG2 eigene Verteiler oder Abtrennung durch Zwischenwand und
eigene Abdeckung von Stromkreisen
Für medizinisch genutzte Räume der Anwendungsgruppe 2 sind eigene Verteiler erforderlich. Sie
dürfen in einem gemeinsamen Gehäuse mit Verteilern für nicht medizinische genutzte Räume
oder für Räume anderer Anwendungsgruppen untergebracht werden, wenn sie von diesen durch
eine Zwischenwand und mit einer eigenen Abdeckung versehen sind.
Eine wichtige Voraussetzung für einen reibungslosen Betrieb und eine schnelle Fehlersuche und
Beseitigung ist das Vorhandensein von aktuellen Plänen der elektrischen Anlage und Betriebs- und
Wartungsanleitungen für die Geräte und Einrichtungen. Bei den nachfolgend aufgezählten
Unterlagen handelt es sich um Mindestanforderungen. Entscheidend ist, das die technischen
Unterlagen den tatsächlichen Stand der elektrischen Installation darstellen.
•
Alle Gebrauchs- und Bedienungsanleitungen auch deutschsprachig
•
Übersichtsschaltpläne der AV und SV in einpoliger Darstellung
•
Übersichtsschaltpläne der Schaltanlagen und Verteiler in einpoliger Darstellung mit
Stromlaufplänen der Steuerung, Aufbewahrung beim Verteiler
•
Rechnerischer Nachweis nach Ab. 4.2.2.2/ 5.10.4
(Berechnung der Kurzschlußströme SV/AV, zeitgerechte Auslösung)
•
Liste der an die SV fest angeschlossenen Verbraucher mit Angabe der
Nennströme/Anlaufströme motorischer Verbraucher
18
TGH 1345 / 02.2000
3 Stromversorgung von
Räumen der Anwendungsgruppe 2
Stromversorgung
in Arztpraxen und
ambulanten
OP-Zentren, Ab. 8
Grundsätzlich gilt, daß bei gleichen Untersuchungs- und Behandlungsmethoden alle medizinisch
genutzten Räume das gleiche Sicherheitsniveau aufweisen müssen - unabhängig ob im Krankenhaus
der Arztpraxis oder ambulanter Einrichtung. Somit gilt für Praxisräume in der Human- und
Dentalmedizin
•
Verbot des PEN-Leiters
•
Zuordnung der medizinisch genutzten Räume zu den Anwendungsgruppe 0,1,2
•
Schutzmaßnahmen nach Abschnitt 4.3, im Zweifelsfall AG0 immer wie AG1 installieren
(meist nur RCD und zusätzlicher Potentialausgleich)
•
Schutzmaßnahme "IT-System mit Isolationsüberwachung" im AG2-Raum mindestens für alle
Stromkreise mit zweipoligen Schutzkontakt-Steckdosen, an die lebenswichtige Geräte angeschlossenen werden, die bei einem ersten Fehler nicht ausfallen dürfen.
•
Sicherheitsstromversorgung für AG2-Räume für mindestens 3h zur Versorgung von
-
OP-Leuchten t≤0,5s
-
lebenswichtige medizinisch elektrische Geräte (t≤0,5s, t≤15s)
-
Arbeitsplatzbeleuchtung
-
Gegebenenfalls auf für andere Verbraucher wie EDV, Heizung, Lüftung
•
Zusätzlicher Potentialausgleich in Räumen der AG1/AG2 ist erforderlich, wenn Patienten bei
der Behandlung und Untersuchung mit netzabhängigen Geräten in Berührung kommen.
•
Einbeziehung fremder, leitfähiger Teile z.B. Heizkörper in den PA.
•
Für Räume der AG2 Anschlußbolzen für Potentialausgleichsleitungen in Patientenposition
•
Schutz des Patienten vor gefährlichen Körperströmen durch
- Anschluß der Gerät an eigenen Stromkreis mit RCD
- Anschluß der Geräte an eine Einrichtung mit Trenntransformator
Erforderliche Maßnahmen
•
Ortsveränderliche Einrichtung mit Trenntrafo und Isolationsüberwachung nach Abschnitt
8.2.2.2, Anschluß an übliche Wohnungsteckdose
oder
•
Eigener Stromkreis zum Aufstellort des Dialysegerätes
•
Fehlerstromschutzeinrichtung mit I∆n ≤30mA
•
Anschluß über Steckvorrichtungen, die mit den übrigen Steckdosen nicht verwechselt
werden können.
•
Zusätzlicher Potentialausgleich, wenn im Bereich von 1,5m um den Dialyseplatz fremde,
leitfähige Teile berührt werden können, z.B. Heizkörper.
19
TGH 1345 / 02.2000
3 Stromversorgung von
Räumen der Anwendungsgruppe 2
Z
Allgemeiner Bereich
Differenzstromüberwachung
(Option)
ALARM
10
I∆n/ mA
1000
50
0
100%
1
1
Sonstige Verbraucher
und Räume der Arztpraxis
(Option)
I∆n
definierter Abgang
im Gebäudehauptverteiler
Öffentliches Netz / Einspeisung
3NAC400V
10
MONITOR
x mA
T/R 21 22 24
t/s
T/R 11 12 14
I∆n
TN-S-System
A1 A2
TEST
RESET ON
RCM Serie 470
M+ M- (k) (l)
- / Res
4
ON
3-L2
5
•
3
6
Reserve
Reserve
•
2-L1
7
ON
2-L2
8
•
2-L1
9
2-L2
2
ON
•
10
•
1-L1 1-L2
1-L1
•
1-L2
1
•
•
1
•
•
3
•
•
A3
2
•
A4
•
MONITOR
SpannungsÜberwachung
•
Ub
V
IT-System
Medizinischer Bereich
3-L1
SUE487
GND
t ≤ 0,5s
Umschalteinrichtung
A2
KE
L1
T1
A-ISOMETER®
•
T2
L2
Steuerung
UMC
A1
107TD47
E
Beleuchtung und
Belüftung im
Verteilerraum
•
IN
Z1
A
Z2
B
•
•
k
ALARM
11
l
14
MENU
TEST
kΩ
A
°C
MONITOR
12
GND3
11
PRC487
14
21
5
24
6
Ub
7
GND1 IN1
8
9
51 52 54
31
10
l
34
k
IN6
41
1
44
IN7
A
3
B
2
GND2 IN2
A3
A4
TEST
RESET
MENU
61 62 64
ALARM
OP-Licht
24V
VAP-Verteiler
ON
MK2418
IT-System
TEST
6 Steckdosen
IT-System
Meldekombination
MK2418AZ-11
in VAP-Verteilertür
4
ALARM
ON
RS485
Isolation
Laststrom
Temperatur
Überwachung
Notbeleuchtung
(Glühlampen)
Test
Betrieb
Betrieb
Leitung 2
IT-System
Aus
Ein
OP-Leuchte
Warnung
Meldungen
Aus
Ein
1
Isometer
Prüfen
Aus
Ein
2
Raumbeleuchtung
Isolation/Isometer
Störung
Menu
ZSV
Aus
Ein
3
Betrieb
230V
AG2-Raum
Melde- und Bedientableau
TM... (wahlweise)
betrieb
Netz-
Betrieb
Leitung 1
ESC
ZSV-AP
BMS-Bus
ON
MK2418
IT-System
ALARM
TEST
Meldekombination
MK2418AZ-12
TGH 1345 / 02.2000
20
x1
10
30
100
300
500
x10
Raumbeleuchtung
im AG2-Raum
(Option)
Beispiel für die
Stromversorgung
einer
Arztpraxis
3 Stromversorgung von
Räumen der Anwendungsgruppe 2
Projektierungscheckliste
AG2-Verteiler
Im Hinblick auf die Vielfalt der Stromversorgungskonzepte ist es sicherlich nicht ganz einfach, an
dieser Stelle ein generelles Rezept für die Projektierung des AG2-Verteilers zu erstellen. Es sollten
jedoch folgende Punkte beachtet werden:
➤ Im AG2-Raum:
Für das IT-System:
•
Welche Trafoleistung ist erforderlich (Leistungsbilanz) ?
•
Ein- oder zwei IT-System Transformatoren ?
•
Welche Umschalteinrichtung ist erforderlich (t, In )?
•
Wieviele Stromkreise sind für das IT-System erforderlich ?
Für das TN-S/TT-Sytem ?
•
Welche Verbraucher im AG2-Raum sollen aus dem TN-S System versorgt werden ?
•
Wieviele Stromkreise sind für das TN-S-System erforderlich ?
•
Welche Schutzmaßnahmen ?
➤ Räume mit anderen Stromversorgungssystemen im AG2-Bereich:
•
Welche Räume um den AG2-Raum "herum" sollen noch aus dem
AG2-Verteiler versorgt werden (Zuordnung Raumgruppen) ?
•
Wieviele Stromkreise sind erforderlich ?
•
Welche Netzform (IT-, TN-, TT-System) und Schutzmaßnahmen sind erforderlich ?
➤ Zusätzliche Überwachungs- und Schutzfunktionen:
-
Differrenzstromüberwachung in TN-S System
-
Isolationsfehlersuchsystem im IT-System
-
Überspannungsschutz
-
Potentialausgleich
➤ Aufbau AG2-Verteiler
☞
-
Kabeleinführung Abgänge/Einspeisung
-
Einbau IT-System Transformator
-
Platzreserve
-
Schaltschranktyp
-
Aufstellort / Be- und Entlüftung
-
Anordnung der Umschalteinrichtung im Schaltschrank
-
Anzahl / Anordnung der Einbauten
Eine Kopiervorlage für Projektierung von AG2-Verteilern finden Sie im Anhang dieser Dokumentation.
21
TGH 1345 / 02.2000
3 Stromversorgung von
Räumen der Anwendungsgruppe 2
Beispiel
Geräteanordnung
im VIT-C Verteiler
Klemmraum
TN-S System
Klemmraum
IT-System
Reserve
60 PLE
für TN-Module
Trennblech
IT-/TN-S System
Umschalteinrichtung
Abgänge IT-System
6 LS-Schalter
B16A 2polig
Trafo
IT-System
Reserve
48 PLE
für IT-Module
TN-S-System AV
IT-System AV/ZSV
Betätigung nur durch
berechtigte Personen
3-L1 3-L2
•
•
•
2-L1
2-L2
•
Reserve
SUE487
•
2-L1
1-L1 1-L2
•
•
•
•
1
1-L1
•
V
2
MONITOR
Reserve
ON
GND
4
GND3
2-L2
3
5
4
ON
6
Ub
5
6
21
24
7
Ub
7
1-L2
2
8
ON
10
8
3
1
9
9
•
10
•
l
k
•
•
IN6
IN7
•
A
1
A3
B
A4
A3
2
AEG
A4
C0,5
TEST
PRC487
RESET
ALARM
RS485
MENU
3
ON
11
A1
A2
14
•
L1
GND1 IN1
51 52 54
L2
•
Z1
Z2
•
T2
IN
A
B
•
31
k
A-ISOMETER®
ALARM
107TD47
l
kΩ
A
°C
MONITOR
34
41
44
GND2 IN2
61 62 64
A1 A1 • A2 A2
AN450
TEST
MENU
E
KE
T1
AEG
C0,5
22
11
AEG
C0,5
12
14
U2 U2 • V2 V2
AEG
C0,5
AEG
C0,5
AEG
C0,5
AEG
C0,5
TGH 1345 / 02.2000
3 Stromversorgung von
Räumen der Anwendungsgruppe 2
Beispiel
Geräteanordnung
im VAP-C Verteiler
für Arztpraxen
Klemmraum
TN-S System
Klemmraum
IT-System
Reserve
60 PLE
für TN-Module
Umschalteinrichtung
Trennblech
IT-/TN-S System
Trafo
IT-System
Abgänge IT-System
6 LS-Schalter B6A
OP-Licht
Sicherungen
ZSV
TN-S-Netz AV
IT-Netz AV/ZSV
Betätigung nur durch
berechtigte Personen
AEG
AEG
C0,5
AEG
C0,5
C0,5
F1
F2
F3
11 12 14 21 22 24
A1 A2
A1 A2
K
11 12 14
L
21 22 24
°C
V
SUA 471
MONITOR
LSE 470
2
ON
x UN
ALARM
I
I>
TEST
0,7
20% 40% 60% 80% 100%
ON
0,95
Z1 Z2 M+ M-
31 32 34 41 42 44
U1 V1
N14
t
TEST
5
A
50
0,1
s
10
31 32 34 41 42 44
N2
A1 A2 U3 V3
A1 A2
KE
M+ M-
VDE 0551
T 60 E
AN470
A1
kΩ
A-ISOMETER®
107TL47
U2
ϑ
20V
MONITOR
TEST
0,63AF
∞
V2
A2
U2 V2
42 KΩ
AEG
50
11
12 14
kΩ 500
21
22 24
N3
AEG
C0,5
F4
ALARM
1000 600 350 200 120 70 30
PT1 PT2 U2 V2
T1
C0,5
A
MONITOR MONITOR
ALARM
Y
1
ON
AEG
C0,5
F5
AEG
C0,5
F6
AEG
C0,5
F7
AEG
C0,5
F8
F9
OP-Leuchte
AEG
C0,5
23
TGH 1345 / 02.2000
3 Stromversorgung von
Räumen der Anwendungsgruppe 2
Beispiel Anordnung
Umschalteinrichtung UMC107D4
im Gebäudeverteiler
Freifelder 2-reihig
für Klemmen usw.
Umschalteinrichtung
UMC107D4-185
Freifelder
24
TGH 1345 / 02.2000
4 Technische Daten
Technische
Daten
UMC107D...
Typ
UMC107D4-65
UMC107D4-80
UMC107D4-150 UMC107D4-185 UMC107D4-265 UMC107D4-355 UMC107D4-500
Bemessungsspannung
50..60Hz, 400V
50..60Hz, 400V
50..60Hz, 400V
50..60Hz, 400V
50..60Hz, 400V
50..60Hz, 400V
50..60Hz, 400V
Spannungsart
3NAC
3NAC
3NAC
3NAC
3NAC
3NAC
3NAC
Bemessungsstrom
65A
80A
150A
185A
265A
355A
500A
≤0,5s
≤0,5s
≤0,8s
≤0,8s
≤0,8s
≤0,8s
≤0,8s
Schaltschütze
Schaltschütze
Schaltschütze
Schaltschütze
Schaltschütze
Schaltschütze
Schaltschütze
4polig
4polig
4polig
4polig
4polig
4polig
4polig
2x16 Zeichen
2x16 Zeichen
2x16 Zeichen
2x16 Zeichen
2x16 Zeichen
2x16 Zeichen
2x16 Zeichen
ja
ja
ja
ja
ja
ja
ja
Unterspannung
0,7...0,85xUn
0,7...0,85xUn
0,7...0,85xUn
0,7...0,85xUn
0,7...0,85xUn
0,7...0,85xUn
0,7...0,85xUn
Überspannung
1,15xUn
1,15xUn
1,15xUn
1,15xUn
1,15xUn
1,15xUn
1,15xUn
Ansprechverzögerung
0...10s
0...10s
0...10s
0...10s
0...10s
0...10s
0...10s
Rückfallverzögerung
0...10s
0...10s
0...10s
0...10s
0...10s
0...10s
0...10s
RS485
RS485
RS485
RS485
RS485
RS485
RS485
Schaltzeit
Schaltglieder
Kontakte
Überwachungseinrichtungen
Anzeige LC-Display (PRC487)
Spannungsüberwachung
Ansprechwert (einstellbar mit PRC487)
Ausgänge
Schnittstelle, galvanisch getrennt
Sonstige Angaben
Schutzart nach DIN EN 50629
IP30
IP30
IP30
IP30
IP30
IP30
IP30
Schutzklasse
SKI/II
SKI/II
SKI/II
SKI/II
SKI/II
SKI/II
SKI/II
Zulässige Umgebungstemperatur
-5°...+55°C
-5°...+55°C
-5°...+55°C
-5°...+55°C
-5°...+55°C
-5°...+55°C
-5°...+55°C
Art.-Nr.
B92057000
B92057001
B92057002
B92057003
B92057004
B92057005
B92057006
Leitungsverlegung
Abmessungen
UMC107D...
Hinweis:
Alle Angaben vorläufig!
Typ
erd- und kurzschlußsicher nach DIN VDE 0100 T 520
Felder
Reihen
B (mm)
H (mm)
H1 (mm)
T (mm)
Gewicht (kg)
UMC107D4-65
2
4
500
600
-
190
15
UMC107D4-80
2
4
500
600
-
190
16
UMC107D4-150
2
4 (2+2)
500
600
-
190
UMC107D4-185
2
5 (2+3)
500
750
-
190
20
UMC107D4-265
2
6 (2+4)
500
900
-
230
30
UMC107D4-355
2/2
6 (2+4) / 4
500
900
600
260
UMC107D4-500
2/2
7 (2+5) / 5
500
1050
750
280
Klemmen
Schaltglieder
H
H
K1
K2
Schaltglieder
ca. 20
B
ca. 20
T
B
T
UMC107D4-65
UMC107D4-80
UMC107D4-150
Hinweis: Die Anschlüsse für die Schaltkontakte des
Leistungsteils sind auf Klemmen geführt.
Hinweis: Die Leitungen für den Leistungsteil werden direkt am Schütz angeklemmt.
25
TGH 1345 / 02.2000
4 Technische Daten
Abmessungen
UMC107D4-...
H
K2
K1
H
Schaltglieder
K2
K1
Schaltglieder
ca. 20
B
T
ca. 20
UMC107D4-185
T
B
UMC107D4-265
H1
Schaltglieder
H
K1
K2
ca. 20
T
B
B
UMC107D4-355
H1
Schaltglieder
H
K1
K2
ca. 20
B
B
T
UMC107D4-500
26
TGH 1345 / 02.2000
4 Technische Daten
Technische Daten
UMC107E
Typ
Bemessungsspannung
UMC107E-65
UMC107E-80
50..60Hz, 230V
50..60Hz, 230V
Spannungsart
AC
AC
Bemessungsstrom
65A
80A
Schaltzeit
Schaltglieder
≤0,5s
≤0,5s
Schaltschütze
Schaltschütze
2x16 Zeichen
2x16 Zeichen
Überwachungseinrichtungen
Anzeige LC-Display
Isolationsüberwachung
ja
ja
Ansprechwert einstellbar
50...500kΩ
50...500kΩ
Anzeige
LC-Display
LC-Display
Transformatorenüberwachung
Ansprechwert Laststrom einstellbar
Lastanzeige in %
Ansprechverzögerung einstellbar
ja
ja
5...50A
5...50A
0...999%
0...999%
0...10s
0...10s
Kaltleiter nach DIN 44081
max. 6 Stück
max. 6 Stück
Spannungsüberwachung
ja
ja
Unterspannung
0,7...0,85xUn
0,7...0,85xUn
Überspannung
1,15xUn
1,15xUn
Ansprechverzögerung
0...10s
0...10s
Rückfallverzögerung (Ltg. 2/Ltg. 1)
0...10s
0...10s
Ansprechwert (einstellbar mit PRC487)
Ausgänge
Schnittstelle, galvanisch getrennt
Versorgungstransformator (AN450)
RS485
RS485
AC20V/500mA
AC20V/500mA
IP30
IP30
Sonstige Angaben
Schutzart nach DIN EN 50629
Schutzklasse
SKI/II
SKI/II
erd- und kurzschlußsicher
nach DIN VDE 0100 T 520
erd- und kurzschlußsicher
nach DIN VDE 0100 T 520
Zulässige Umgebungstemperatur
-5°...+55°C
-5°...+55°C
Art.-Nr.
B92056002
B92056003
Leitungsverlegung
Abmessungen
UMC107E
Klemmen
Schaltglieder
H
ca. 20
T
B
Typ
Felder
Reihen
B(mm)
H(mm)
T(mm)
Gewicht (kg)
UMC107E-65
1
6
250
900
220
14
UMC107E-80
1
6
250
900
220
14
27
TGH 1345 / 02.2000
4 Technische Daten
Anschlußschaltbild
UMC107
D4-65 und
D4-85
Anschlußschaltbild
UMC107
D4-150 ...
D4-500
28
TGH 1345 / 02.2000
4 Technische Daten
Anschlußschaltbild
UMC107E...
1 IT-System
Transformator
Anschlußschaltbild
UMC107E...
2 IT-System
Transformatoren
29
TGH 1345 / 02.2000
4 Technische Daten
30
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
Melde- und
Bedienen
Die Melde- und Bedientableaus der Baureihe TM ... stellen im medizinisch genutzten Raum die Zentrale für die Bedienung aller Gewerke sowohl von der haustechnischen als auch der medizintechnischen Seite dar.
Nach Abschnitt 4.3.5.2.2 ist zur Überwachung durch das medizinische Personal an geeigneter Stelle
eine Meldekombination anzuordnen. Neben diesen grundsätzlichen Anforderungen gehören auch
das Anzeigen, Steuern und Überwachen von weiteren Einrichtungen:
•
•
•
•
•
•
•
•
•
IT-System
Zusätzliche Sicherheitsstromversorgung (ZSV)
OP-Leuchte
Raumbeleuchtung
Medizinische Gase
OP-Tisch Steuerung
Klimaanlage
Raumverdunkelung
Differenzstromüberwachung
So individuell wie der Mensch, so individuell ist auch sein Umgang mit der Technik. Gerade im OPRaum kommt es auf schnelle und richtige Entscheidungen an. Würden hier im OP-Raum die
Gewerke verschiedener Lieferanten in jeweils eigenen Tableaus angeordnet, so ist für die
Bedienenden ein ständige Neuorientierung notwendig. Ganz abgesehen davon, daß unterschiedliche Abmessungen und Bedienelemente den optischen Gesamteindruck deutlich stören würden.
Mit den Melde- und Bedientableaus TM... werden alle Elemente zentral zusammengefaßt. Damit wird
nicht nur die Handhabung wesentlich vereinfacht, sondern auch die Akzeptanz durch den Bediener
deutlich erhöht.
31
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
Die Melde- und Bedientableaus der Baureihe TM ... bestehen sozusagen aus vier Grundeinheiten:
Textanzeige,
Status-LEDs,
Bedientasten
Die Textanzeige besteht aus einem LC-Display mit 4x20 Zeichen, wobei die ersten 3 Zeilen zur
Anzeige von Meldungen benutzt werden können und die 4. Zeile zur Anzeige von Statusmeldungen,wie
z.B. Datum, Anzahl der Stör- und Warnmeldungen usw., eingesetzt wird. Über die Tasten
"Zusatztext" können drei weitere Zeilen mit Informationen eingeblendet werden. Die Status-LEDs
zeigen an, ob es sich bei der anstehenden Meldung um eine Betriebs-, Warn- oder Störmeldung
handelt. Die Bedientasten sind doppelt belegt, d.h. zum einem haben sie die Funktion Lampentest,
Quittierung Summer, Blättern im Anzeigetext. Zum anderen kann über die rechts angeordnete Menü/
Enter-Taste in den Menümodus umgeschaltet werden, um dort gewisse Grundeinstellungen
vorzunehmen.
LC-Display
beleuchtet, 4x20 Zeichen Höhe 8mm
Textanzeige: 3 Zeilen
Statusanzeige: 1 Zeile
IrDA (Infrarot) - Schnittstelle
Status-LEDs/Melde-LEDs
für die Unterscheidung in Betriebs-, Warn- und
Störmeldungen
Meldungen
Betrieb
Summer aus/Menu ESC
Anzeigemodus:
Ausschalten des Summers
nach einer Alarmmeldung
Menümodus:
Zum Verlassen eines Menüs
oder Untermenüs, zum Abbruch bei Parametereinstellungen
Test
Lampen
Warnung
Störung
Summer aus
Menu ESC
Menu
Enter
Menu
Test
ESC
Test Lampen
Anzeigemodus:
Menümodus:
Zur Prüfung aller Leuchten
innerhalb des Tableaus
Keine Funktion
Blättern Text/Menü ▲
Zusatztext/Menü ▼
Menu/Enter
Anzeigemodus:
Blättern durch die angezeigten Warn- und
Störmeldungen, wenn
mehr als eine Meldung
vorliegt.
Anzeigemodus:
Wechsel zwischen Anzeigetext und eventuellen Zusatztext (mit
weiteren Informationen zur Meldung).
Anzeigemodus:
Aktivieren des Menümodus.
Menümodus:
Bewegen des Cursors
innerhalb der Menüs
nach oben bzw. Ändern eines Parameters.
Menümodus:
Bewegen des Cursors
innerhalb der Menüs
nach unten bzw. Ändern eines Parameters.
32
Menümodus:
Bestätigen einen angewählten Menüpunktes oder einer geänderte Einstellung.
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
In der Betriebsart "Menü" können folgende Einstellung vorgenommen werden:
8. EIB-Einstellungen
Einstellung für die EIB-Schnittstelle (zur Zeit
noch ohne Funktion).
1. Exit
Zum Verlassen des Menümodus
2. Freigabe-Menü
Schaltet die Passwortabfrage ein oder aus.
Das Passwort gilt für die Übertragung der
Konfiguration zwischen Tableau und PC sowie für einige Änderungen der Grundeinstellungen.
9. Setup übertragen
Übertragen der Konfigurationsdaten (Grundeinstellungen) vom Tableau zum PC oder um
gekehrt über die Infrarot-Schnittstelle (IrDA).
10. Zuordnungen laden
Übertragen aller Zuordnungen (programmierte Standardanzeige, Betriebsmeldungen,
Schaltbefehle sowie Warn- und Störmeldungen) vom Tableau zum PC oder umgekehrt über die Infrarot-Schnittstelle (IrDA).
3. Zeittakt/Meldungen
Zur Einstellung des Zeittaktes für die
Anzeige von Warn- und Störmeldungen, wenn
mehrere Meldungen angezeigt werden,
zwischen den automatisch gewechselt wird.
11. Historienspeicher
Untermenü zur Anzeige des Historienspeichers sowie zur Übertragung der Historiendatei zum PC über die Infrarot-Schnittstelle
(IrDA).
4. Summer-Einstellung
Einstellung von Summerton (optional) und
Frequenz des Summersignals
5. Sammelquittierung
Einstellung, ob dieses Tableau auf die Sammelquittierung einer übergeordneten Lösch
taste reagieren soll (EIN) oder nicht (AUS).
Diese Einstellung wird für die interne und
die externe RS485-Schnittstelle getrennt vorgenommen.
12. Passwort ändern
Ändern des Passwortes
13. Sprache/Language
Einstellung der Sprache des Menüsystems
dieses Tableaus. Möglich sind Deutsch und
Englisch
6. Uhrzeit/Datum
Einstellung von Datum und Uhrzeit der
Echtzeituhr dieses Tableaus
14. Info
Angabe über den Softwarestand.
7. RS485E Einstellung
Einstellung von Adresse und Übertragungsgeschwindigkeit (Baudrate) der externen
RS485-Schnittstelle (Werkseinstellung 9600
Baud)
Leuchttastenfelder
☞
Ein Leuchttastenfeld besteht aus jeweils 5 Leuchttasten. Die Tableauvarianten unterscheiden sich
im wesentlichen durch die unterschiedliche
Anzahl von Leuchttastenfeldern.
Klimaanlage / Lüftung
grün
Ein
Aus
Die Grundfunktion (Taster, Schalter, LED) jedes
einzelnen Elementesund die Verknüpfung mit
Ein- und Ausgängen bzw. Textmeldungen wird
über die Software MEDI-SET eingestellt. Dies
bedeutet, daß nachträgliche Änderungen in der
Regel über die Software MEDI-SET erfolgen und
somit keine Hardware-Änderungen erfordern.
grün
grün
50%
100%
Beispiel für die Belegung und Beschriftung
der Leuchttasten für eine Klimaanlage
33
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
Eingänge,
Relais-Ausgänge
☞
Schnittstellen
In der Grundausführung verfügen die TM-Tableaus über 16 digitale Eingänge (galvanisch getrennt)
und 8 Relaisausgänge. Die Eingänge sind für eine Spannung von AC/DC 10-30V ausgelegt. Diese
Spannung kann entweder von den ankommenden Meldekontakten stammen, aber auch über das
interne Netzteil zur Verfügung gestellt werden. Die Relaisausgänge bestehen aus potentialfreien
Kontakten(AC250V/5A), mit denen externe Gewerke geschaltet werden können. Für die Meldung
bei Störungen innerhalb des Tableaus, steht ein potentialfreier Wechsler zur Verfügung.
In der Praxis sind die 16 Eingänge bzw. 8 Ausgänge meist ausreichend, da die Meldungen aus den
Umschalt- und Überwachungsmodulen UMC107 über die Busleitung erfolgen und so keine Eingänge
belegen. Sollten mehr Ein- und Ausgänge benötigt werden, kann eine Erweiterungskarte eingebaut
werden. Damit verdoppelt sich die Anzahl der Ein- und Ausgänge (32 Eingänge/ 16 Ausgänge).
Desweiteren besteht die Möglichkeit über Schnittstellenbausteine weitere Ein-/Ausgänge umzusetzen.
Die Tableaus verfügen über mehrere Schnittstellen, die wie folgt genutzt werden:
1. RS485-intern (BMS-intern)
Zur Kommunikation mit lokalen MEDICS-Komponenten
2. RS485-extern (BMS-extern)
Zur Kommunikation mit übergeordneten MEDICS-Komponenten
3. RS232-Schnittstelle
Zur Kommunikation mit einem Personalcomputer mittels Software MEDI-SET. Anschluß über
9-poligen Sub-D-Stecker
4. Infrarot-Schnittstelle IrDA
Zur Kommunikation mit einem PC. Über diese drahtlose Verbindung können die Konfigurations
daten für die Grundeinstellungen und für die Zuordnung zwischen PC und TM-Tableau in beiden Richtungen transferiert werden.
Beispiel 1: Programmierung der Zuordnung auf dem PC, anschließend Transfer der Zu
ordnung zum Bedientableau
Beispiel 2: Auslesen der Grundeinstellungen vom Bedientableau zum PC, dort können
Änderungen vorgenommen werden, anschließend Rücktransfer der Grundeinstellungen zum Bedientableau.
Rückmeldung
U
BMS BMS
intern extern
Verbraucher
RS
232
IrDA
PC
UC
10-30V
8 (16) RelaisAusgänge
16 (32) Relais-Eingänge
Klemmleiste
Schnittstellen
MAQUET
Textmeldung
MeldeLED
MeldeLED
Taster
(Schalter)
Textmeldung
MeldeLED
IT-System
Leitung 1
Art der
Meldung
Leitung 2
Betrieb
Test
Lampen
Warnung
Summer aus
Menu ESC
ESC
2
Netz-
Ein
Ein
Ein
Ein
betrieb
Aus
Aus
Aus
Aus
Klimaanlage
Menu
Enter
Ein
Aus
50%
Taster
Raumbeleuchtung
1
Störung
Menu
Test
Prüfen
Isometer
OP-Leuchte
Meldungen
Betrieb
Isolation/Isometer
Meßwerte
Historien
speicher
Jalousie
100%
Auf
Parameter
speicher
Fremdgewerke
Ab
34
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
Ablauf
Projektierung
START
Aufputz
Wandbündig
Montage ?
Blendrahmen
Unterputzgehäuse
UPB
Aufputzgehäuse APK
Ständerwand
?
Definierte Funktionseinheit
Gewerk
vorhanden ?
ja
Definierte
Funktionseinheit
auswählen
Fliesen- oder
Blendrahmen ?
Welche
Gewerke ?
Fliesenrahmen
Unterputzgehäuse
UPE
ja
Abstand
Ständerprofil
beachten
Ausschnittmaß
bezugnehmend
angeben !
Anderes Gewerk
nein
NEIN
BUS
Anbindung ?
Digitale EINGÄNGE
Anzahl
Leuchtdrucktaster
Anzahl
Leuchtdrucktaster
Anzahl
Relaisausgänge
Anzahl
Dig. Eingänge
Platzbedarf
Anzahl Klemmen
Anzahl
Relaisausgänge
Summe
Leuchtdrucktaster
Dig. Eingänge
Relaisausgänge
Anzahl
5er-Felder
bestimmen
Tableau
auswählen
35
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
1. Schritt:
Montage
Für die Montage der Melde- und Bedientableaus TM... sind drei Varianten möglich. Unterputzmontage mit Blend- oder Fliesenrahmen oder Aufputzmontage. Wählen Sie die gewünschte
Montageart aus. Die letztlich benötigte Größe ergibt sich aus den notwendigen Einbauten.
Standardmäßig haben die Unterputzgehäuse eine Einbautiefe von 120mm.
Unterputzgehäuse mit Fliesenrahmen, Aluminium silber eloxiert
(für Eurofliese 147x147mm)
Typ
Abmessungen
(BxHxT) mm
UPE-1
UPE-2
UPE-3
UPE-4
UPE-5
UPE-6
UPE-7
UPE-8
2x2 Fliesen 297x297x120
3x2 Fliesen 447x297x120
2x3 Fliesen 297x447x120
3x3 Fliesen 447x447x120
3x4 Fliesen 447x597x120
4x3 Fliesen 597x447x120
4x4 Fliesen 597x597x120
4x5 Fliesen 597x747x120
Fuge
Einputzrahmen
Fliesen
Befestigungsschraube
Dichtung
Frontplatte
Art.-Nr.
Befestigungsschiene
92026001
92026002
92026003
92026004
92026005
92026006
92026007
92026008
Scharnier
Unterputzgehäuse
Mauerwerk
oder Hohlwand
Unterputzgehäuse mit Blendrahmen, Aluminium silber eloxiert
Typ
Abmessungen
(BxHxT) mm
UPB-1
UPB-2
UPB-3
UPB-4
UPB-5
UPB-6
UPB-7
UPB-8
2x2 Fliesen 340x340x120
3x2 Fliesen 492x340x120
2x3 Fliesen 340x492x120
3x3 Fliesen 492x492x120
3x4 Fliesen 492x644x120
4x3 Fliesen 644x492x120
4x4 Fliesen 644x644x120
4x5 Fliesen 644x796x120
Art.-Nr.
Blendrahmen
Wandoberfläche
Befestigungsschraube
Dichtung
92026201
92026202
92026203
92026204
92026205
92026206
92026207
92026208
Frontplatte
Befestigungsschiene
Scharnier
Unterputzgehäuse
Mauerwerk
oder Hohlwand
Aufputzgehäuse, Aluminium
silber eloxiert
Typ
APK-1
APK-2
APK-3
APK-4
APK-5
APK-6
APK-7
APK-8
Befestigungsschraube
Abmessungen
(BxHxT) mm
Art.-Nr.
300x300x150
450x300x150
300x450x150
450x450x150
650x450x150
450x600x150
600x600x150
600x750x150
92026401
92026402
92026403
92026404
92026405
92026406
92026407
92026408
Frontplatte 3mm
Alu eloxiert
Profilgehäuse
Alu eloxiert
Höhe
90, 150, 210mm
Klappscharnier
Bodenplatte
Aluminium 3mm
36
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
Montage
Ständerwand
In Ständerwänden werden die Unterputzgehäuse mittels Schrauben am Ständerprofil
befestigt. Daher ist zu
beachten, daß der Abstand des Ständerprofils an dieser Stelle
sich nach der Breite
des Unterputzgehäuses
richtet.
Einputzrahmen
Fuge
Fliesen
Befestigungsschraube
Dichtung
Frontplatte
Gipskarton
Befestigungsschiene
Ständerwandprofil
Befestigung
bauseits
Scharnier
Unterputzgehäuse
Blendrahmen
Fliese, Tapete o.ä.
Befestigungsschraube
Dichtung
Frontplatte
Gipskarton
Befestigungsschiene
Ständerprofilwand
Scharnier
Befestigung
bauseits
Unterputzgehäuse
Ständerprofil
Kabeleinführung
UP-Gehäuse
mit Schrauben
im Ständerprofil
befestigen
Breite UP-Gehäuse
37
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
2. Schritt:
Einbauten
Für die Auswahl der Einbauten stehen definierte Funktionseinheiten zur Verfügung. Diese
Funktionseinheiten enthalten die Textanzeige mit standardisierten Texten, die jeweils belegten Einund Ausgänge bzw. die notwendigen Leuchttasten inklusive Beschriftung.
Nachfolgend ist die Belegung der Leuchttastenfelder in Verbindung mit der jeweiligen Funktionseinheit dargestellt. Die nicht belegten Tasten stehen zur freien Verfügung, d.h. sie können mit den
Tasten anderer Funktionseinheiten belegt werden, aber auch als Reserveplatz frei bleiben.
Belegung/Farbe
Leuchttastenfelder
B1
IT-System / Umschalteinrichtung
grün
Leitung 1
grün
Leitung 2
Betrieb
Betrieb
grün
Überwachung IT-System/Umschalteinrichtung
Funktionseinheit zur Anzeige der Betriebs- und Fehlerzustände
der nach DIN VDE 0107 für AG2-Räume erforderlichen Überwachungseinrichtungen.
Iso gut
Prüfen
1
1
1
1
1
1
1
1
Leitung 1 Betrieb
Leitung 2 Betrieb
Isolation gut / Prüfen Iso
Leitung 1 Ausfall
Leitung 2 Ausfall
Trafo Überlast
Trafo Übertemperatur
Isolation Fehler
B1.1
Umschalteinrichtung
grün
Leitung 1
Betrieb
grün
Überwachung Umschalteinrichtung
Funktionseinheit zur Anzeige der Betriebs- und Fehlerzustände
der nach DIN VDE 0107 erforderlichen Umschalteinrichtung.
Leitung 2
Betrieb
1
1
1
1
Leitung 1 Betrieb
Leitung 2 Betrieb
Leitung 1 Ausfall
Leitung 2 Ausfall
B1.2
IT-System
grün
(Melde-Leuchte)
(Melde-Leuchte)
(Textmeldung /LDT)
(Textmeldung)
(Textmeldung)
(Textmeldung)
(Textmeldung)
(Textmeldung)
(Melde-Leuchte)
(Melde-Leuchte)
(Textmeldung)
(Textmeldung)
Überwachung IT-System
Funktionseinheit zur Anzeige der Betriebs- und Fehlerzustände
der nach DIN VDE 0107 erforderlichen Überwachungsgeräte für
IT-Systeme
Iso gut
Prüfen
1
1
1
1
38
Isolation gut / Prüfen Iso
Trafo Überlast
Trafo Übertemperatur
Isolation Fehler
(Leuchtdrucktaster)
(Textmeldung)
(Textmeldung)
(Textmeldung)
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
B1.3
IT-System
Funktionseinheit zur Anzeige der Betriebs- und Fehlerzustände
der nach DIN VDE 0107 für AG2-Räume erforderlichen Überwachungseinrichtungen (ohne Melde-LED für Leitung 1 / 2)
Umschalteinrichtung
grün
Überwachung IT-System/Umschalteinrichtung
Iso gut
Prüfen
1
1
1
1
1
1
1
1
Leitung 1 Betrieb
Leitung 2 Betrieb
Isolation gut / Prüfen Iso
Leitung 1 Ausfall
Leitung 2 Ausfall
Trafo Überlast
Trafo Übertemperatur
Isolation Fehler
B2
ZSV
230V
grün
1
1
Iso gut
(Textmeldung)
(Textmeldung)
(Textmeldung /LDT)
(Textmeldung)
(Textmeldung)
(Textmeldung)
(Textmeldung)
(Textmeldung)
Isolationsüberwachung ZSV 230V
Isolation gut / Prüfen Iso
Isolation Fehler
(Leuchtdrucktaster)
(Textmeldung)
Prüfen
B3
OP-Leuchte
grün
Isolationsüberwachung OP-Leuchte/Satellit
Funktionseinheit zur Isolationsüberwachung der OP-Leuchte
oder Satellit
Iso gut
Prüfen
1 Isolation gut / Prüfen Iso
1 Isolation Fehler
B4
ZSV
230V
Betriebsanzeige ZSV 230V
Funktionseinheit zur Überwachung der ZSV-Anlage 230V
grün
1
1
1
1
1
Betrieb
Netzbetrieb
Batteriebetrieb
Probebetrieb
Umrichter Ausfall
Störung
B4.1
ZSV
24V
(Melde-Leuchte)
(Textmeldung)
(Textmeldung)
(Textmeldung)
(Textmeldung)
Betriebsanzeige ZSV 24V
Funktionseinheit zur Überwachung der ZSV-Anlage 24V
grün
1
1
1
1
Betrieb
Netzbetrieb
Batteriebetrieb
Probebetrieb
Störung
B5
Lastanzeige
grün
(Textmeldung /LDT)
(Textmeldung)
(Melde-Leuchte)
(Textmeldung)
(Textmeldung)
(Textmeldung)
Lastanzeige ZSV
Funktionseinheit zur Überwachung der Last der ZSV
1 Normallast
1 Überlast
Normallast
39
(Melde-Leuchte)
(Textmeldung)
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
B6
keine Tastenbelegung erforderlich !
Medizinische Gase (Decke)
Funktionseinheit zur Überwachung der Drücke aller angeschlossenen medizinischen Gase
1
1
1
1
1
1
Sauerstoff
Druckluft 5bar
Druckluft 10bar
Lachgas
Vakuum
Kohlenstoffdioxid (CO2)
B7
keine Tastenbelegung erforderlich !
Medizinische Gase (Wand)
Funktionseinheit zur Überwachung der Drücke aller angeschlossenen medizinischen Gase
1
1
1
1
1
1
Sauerstoff
Druckluft 5bar
Druckluft 10bar
Lachgas
Vakuum
Kohlenstoffdioxid (CO2)
B8
OP-Leuchte
grün
grün
Ein
Aus
Netzbetrieb
grün
Ein
Aus
B9
(Leuchte)
(Textmeldung)
Schaltung Satellit
Funktionseinheit zur Überwachung bzw. zum Ein/Aus-Schalten des OPSatelliten
Netzbetrieb
1 Netzbetrieb
1 Batteriebetrieb
1 Ein/Aus-Leuchtdrucktaster
B10
(TLeuchte)
(Textmeldung)
Schaltung "Raumbeleuchtung"
Funktionseinheit zum Ein/Aus-Schalten der Raumbeleuchtung mit
Rückmeldung
Ein
Aus
1 Leuchtdrucktaster
B10.1
Raumlicht
Schaltung "Raumbeleuchtung Helligkeit"
Funktionseinheit zur Steuerung der Helligkeit der Raumbeleuchtung
Helligkeit
grün
Schaltung OP-Leuchte
1 Netzbetrieb
1 Batteriebetrieb
1 Ein/Aus-Leuchtdrucktaster
Raumlicht
grün
(Textmeldung)
(Textmeldung)
(Textmeldung)
(Textmeldung)
(Textmeldung)
(Textmeldung)
Funktionseinheit zur Überwachung bzw. zum Ein/Aus-Schalten der OPLeuchte
Satellit
grün
(Textmeldung)
(Textmeldung)
(Textmeldung)
(Textmeldung)
(Textmeldung)
(Textmeldung)
2 Leuchtdrucktaster
grün
40
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
B11
Raum
besetzt
grün
Schaltung Besetztanzeige/Laser
Funktionseinheit zur zum Ein/Aus-Schalten der "Raum besetzt"/"Laser"
- Leuchte
Ein
1 Leuchtdrucktaster
Aus
B12
Jalousie
Schaltung "Jalousie"
Funktionseinheit zur Steuerung der Jalousie (ohne Rückmeldung)
grün
grün
1 Leuchtdrucktaster Auf
1 Leuchtdrucktaster Ab
Ab
Auf
B12.1
Verdunkelung
grün
Schaltung "Verdunkelung"
Funktionseinheit zur Steuerung der Raumverdunkelung (ohne Rückmeldung)
grün
Ab
Auf
1 Leuchtdrucktaster Auf
1 Leuchtdrucktaster Ab
B14
Klimaanlage / Lüftung
grün
Ein
grün
Funktionseinheit zur Überwachung, Anzeige und Steuerung der Klimaanlage
grün
100%
50%
Aus
Klimaanlage/Lüftung
1
1
1
1
Lüftung Ein/Aus
50%
100%
Störung
(Leuchtdrucktaster)
(Leuchtdrucktaster)
(Leuchtdrucktaster)
(Textmeldung)
B26
keine Tastenbelegung erforderlich !
Differenzstromüberwachung RCM
Funktionseinheit zur Differenzstromüberwachung in einzelnen Abgängen (in Verbindung mit einem RCM, RCMA)
1 Differenzstrom im ......
B27
Differenzstromüberwachung
weiß
weiß
Differenzstromüberwachungssystem RCMS
Funktionseinheit zur Anzeige und Bedienung des Differenzstromsuchsystems RCMS470
weiß
1 Taster <UP>
1 Taster <DOWN>
1 Taster <ENTER>
B28
Isolationsfehlersuchsystem EDS
weiß
weiß
(Textmeldung)
(Leuchtdrucktaster)
(Leuchtdrucktaster)
(Leuchtdrucktaster)
Isolationsfehlersuchsystem EDS473
Funktionseinheit zur Anzeige und Bedienung des Isolationsfehlersuchsystem EDS473
weiß
1 Taster <UP>
1 Taster <DOWN>
1 Taster <ENTER>
41
(Leuchtdrucktaster)
(Leuchtdrucktaster)
(Leuchtdrucktaster)
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
B29
keine Tastenbelegung erforderlich !
Warn- und Störmeldung für sonstige Funktionen
Funktionseinheit zur Anzeige von Warn- und Störmeldungen als Textmeldung
1 ............
(Textmeldung)
B30 Schaltbefehl für sonstige Funktionen mit Rückmeldung
xxxx
grün
Funktionseinheit für einen Schaltbefehl in Verbindung mit einem Relaisausgang und Rückmeldung über einen Digitaleingang
xxx
1 ............
xxx
B31
xxxx
grün
Schaltbefehl für sonstige Funktionen
Funktionseinheit für einen Schaltbefehl in Verbindung mit einem Relaisausgang
xxx
1 ............
xxx
Individuelle
Einbauten
(Leuchtdrucktaster)
(Leuchtdrucktaster)
Neben den Bedienfunktionen, die über die Leuchttastenfelder erfolgen, werden häufig die
kompletten Bedieneinheiten von anderen Gewerken in dem Melde- und Bedientableau integriert.
Typische Beispiele dafür sind OP-Tischsteuerungen oder Sprechanlagen. Diese Einheiten werden
von BENDER so in dem Tableau eingebaut, daß eine optisch ansprechende Lösung entsteht. Die
notwendigen Anschlüssen werden von BENDER so auf Klemmen geführt, daß deren Bezeichnung
mit den Angaben des jeweiligen Herstellers übereinstimmen. So wird dem Monteur die Anschlußarbeit deutliche erleichtert.
Grundsätzlich sind bei dem Einbau von anderen Gewerken keine Grenzen gesetzt. Um jedoch eine
rationelle und kostengünstige Fertigung zu ermöglichen, werden bestimmte Fabrikate von uns
bevorzugt eingesetzt.
MAQUET
OP-Tisch-Steuerung Fabrikat Maquet
Sprechanlage Fabrikat Gehrke
(vollständig hinter Folie)
42
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
Beschriftung und
Meldetexte
Die Beschriftung und farbliche Gestaltung der Leuchttastenelemente bzw. der Überschriften erfolgt
über eingelegte Schriftstreifen. Dies ermöglicht zum einem eine individuelle Beschriftung und
Auswahl der Elementfarbe, zum anderen sind dadurch auch nachträgliche Änderungen kein
Problem, denn es muß keine komplette Folie ersetzt werden.
Für die Meldetexte stehen 3 Zeilen mit je 20 Zeichen zur Verfügung. Dies gilt ebenfalls für den
Zusatztext. Die Einstellung der Textzeilen erfolgt über die Software MEDI-SET.
IT-System / Umsc einrichtung
grün
grün
grün
Leitung 2
Iso gut
Prüfen
Betrieb
Leitung 1
Betrieb
Kabelquerschnitte
☞
In dem unten stehende Bild sind Empfehlungen für die Kabelquerschnitte und -arten zum Anschluß
der jeweiligen Gewerke an das Melde- und Bedientableau angegeben.
Diese Angaben sind für das jeweilige Projekt zu überprüfen!
Netzteil Zuleitung
NYM 3x1,5 mm2
Klimaanlage
Ein
Aus
Busleitung
RS485 intern und extern
JY(ST)Y 2x0,6 mm2
Warnung
Test
Lampen
Störung
Summer aus
Menu ESC
IT-System
Leitung 2
Betrieb
B4 ZSV-Betriebsanzeige
B5 ZSV-Lastanzeige
zusammen JY(ST)Y 10x2x0,6(0,8) mm2 *
B6 Med. Gase Decke
JY(ST)Y 6x2x0,6(0,8) mm2 *
ZSV
Isolation/Isometer
Betrieb
OP-Leuchte
B14 Klimaanlage
NYM 5x1,5 mm2
mit Klimaanlagenhersteller absprechen
Ab
B7 Med. Gase Wand
JY(ST)Y 6x2x0,6(0,8) mm2 *
ESC
Leitung 1
Auf
Menu
Enter
Menu
Test
B14 Klimaanlage
JY(ST)Y 10x2x0,6(0,8) mm2 *
Jalousie
100%
MAQUET
Meldungen
Betrieb
50%
230V
Prüfen
Betrieb
Isometer
Raumbeleuchtung
1
2
Netz-
Ein
Ein
Ein
Ein
betrieb
Aus
Aus
Aus
Aus
B11 Schaltung Besetztanzeige
NYM5x1,5 mm2
B12 Schaltung Jalousie
NYM5x1,5 mm2
B8 Schaltung OP-Leuchte
NYM5x1,5 mm2
B13.1 OP-Tisch Steuerung
NYM7x2,5 mm2 Leitung zum OP-Tisch
NYM7x2,5 mm2 Leitung zum Trafo/Batteriepuffer
Querschnitt abhängig von Entfernung Tableau-Batteriepuffer
(Wird im UP-Kasten nur durchgeklemmt, 6 Klemmen)
2 Stahlpanzerrohre PG16
B10 Schaltung Raumbeleuchtung
NYM5x1,5 mm2
B9 Schaltung OP-Satellit
NYM5x1,5 mm2
* 0,6mm2 oder 0,8mm2 je nach Leitungslänge
43
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
Projektierungshilfe
Einbauten
1.
Tragen Sie die gewünschte Anzahl der Funktionseinheiten ein.
Daraus ergibt sich die Anzahl der notwendigen Leuchtdrucktaster (2+3). Die Summe der
Leuchtdrucktaster (3) dividiert durch 5 ergibt die Mindestanzahl von Leuchttastenfeldern.
Beachten Sie dabei, das gegebenenfalls mehr Leuchttastenfelder erforderlich sein können,
um eine sinnvolle Anordnung der einzelnen Funktionseinheiten zu erreichen.
2.
Überprüfen Sie die Anzahl der notwendigen Digitaleingänge bzw. Relaisausgänge.
Überprüfen Sie anhand der benötigen Digitaleingänge bzw. Relaisausgänge (4), ob das
Tableau möglicherweise mit einer Erweiterungskarte ausgestattet werden muß.
Die Melde- und Bedientableaus der Baureihe TM ... können bis zu 700 Textmeldungen
speichern. Diese Anzahl ist normalerweise für alle Anwendungsfälle ausreichend.
3.
Individuelle Einheiten
Tragen Sie hier die Anzahl von individuellen Einbaueinheiten ein. Ergänzen Sie die
Angaben für die benötigten Klemmen für Ein- und Ausgänge.
44
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
Projektierung Melde- und Bedientableau TM
Projekt
Auftraggeber
Sachbearbeiter
Datum
Gebäude
Abteilung
Abt./Raum
© elektro systembau bender GmbH & Co.KG • Carl-Benz-Straße 10 • D-35305 Grünberg • Telefon 06401/807205 • Telefax 06401/807208
Typ
B1
B1.1
B1.2
B1.3
B2
B3
B4
B4.1
B5
B6
B7
B8
B9
B10
B10.1
B11
B12
B12.1
B14
B26
B27
B28
B29
B30
B31
Funktion
➊
Überwachung IT-System/Umschalteinrichtung
Überwachung Umschalteinrichtung
Überwachung IT-System
Überwachung IT-System/Umschalteinrichtung
Isolationsüberwachung ZSV 230V
Isolationsüberwachung OP-Leuchte/Satellit
Betriebsanzeige ZSV 230V
Betriebsanzeige ZSV 24V
Lastanzeige ZSV
Medizinische Gase (Decke)
Medizinische Gase (Wand)
Schaltung OP-Leuchte
Schaltung Satellit
Schaltung Raumbeleuchtung
Schaltung Raumbeleuchtung Helligkeit
Schaltung Besetzt-Anzeige
Steuerung Jalousie
Steuerung Verdunkelung
Klimaanlage Lüftung
Fehlerstromüberwachung RCM
Fehlerstromüberwachung RCMS
Isolationsfehlersuchsystem EDS473
Warn- und Störmeldungen für sonstige Funktionen
Schaltbefehl für sonst. Funktionen mit Rückmeldung
Schaltbefehl für sonstige Funktionen
➌
Typ
B13
B13.1
B14
B14.1
B15
B15.1
B15.2
B16
B17
B18
B19
Anzahl
Funktionseinheiten
Beschreibung
➋
Leuchtdrucktaster
Pro
Einheit
➍
Telefon
Gesamtanzahl
3
2
1
1
1
1
1
1
0
0
0
1
1
1
2
1
2
2
3
1
3
3
1
1
1
Textmeldungen
Einzel
Gesamt
20
10
10
20
2
2
4
4
1
6
6
2
2
0
0
0
0
0
1
1
10
10
1
0
0
Anbindung
Bus
Digitaleingänge
Spannung Einzel
Gesamt
x
x
x
x
x
x
x
x
-
0
0
0
0
0
0
5
5
2
6
6
1
1
1
0
1
0
0
4
1
0
0
1
1
1
Relaisausgänge
Einzel
Gesamt
0
0
0
0
0
0
0
0
0
0
0
1
1
1
2
1
2
2
3
0
0
0
0
1
0
➍
Summe
5er-Felder
Tableau-Typ
1
2
3
TM .......
TM ......
TM ......
4
TM ......
➏
max. 700
Digitalein.
Standard
Erweitert
➎
Anzahl
Bus
Relaisausg.
16
32
Anbindung
Klemmen-Eingänge
Spannung Einzel
Gesamt
Standard
Erweitert
8
16
Klemmen-Ausgänge
Einzel
Gesamt
OP-Tisch Steuerung Maquet IR1120
OP-Tisch Steuerung Maquet IR1150
Klimaanlage Anzeige (Beistellung)
Klimaanlage Sollwertsteller (Beistellung)
Sprechanlage
Folien-Einbausprechstelle Fabrikat HGA
Tableau-Einbau Lautsprecher
Telefon (Beistellung)
Lichtruf (Beistellung)
Steckdose mit Klappdeckel
Potentialausgleichbuchse/-schiene
45
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
3. Schritt:
Auswahl
des Melde- und
Bedientableaus
Melde- und
Bedientableau
TM 22E00-001
Abmessungen:
2x3 Fliesen (BxH)
Tiefe: 120mm (Unterputzkasten UPE-3)
Befestigung über Befestigung über Scharnier (rechts)
Einbauten:
LC-Display
Ein- und Ausgänge:
2 RS485-Schnittstellen
1 IrDA-Schnittstelle
1 RS232-Schnittstelle
16(32) digitale Eingänge UC10-30V *
8 (16) Relaisausgänge, davon *
2 potentialfreie Wechsler
6 (14) potentialfreie Schließer *
Parametrierung der Ein- und Ausgänge über Software MEDI-SET
Speisespannung:
Netzteil prim. AC230V sek. DC24V/1A oder 2A
Frontfolie:
Kunststofffolie, reflexionsfrei,
resistent gegen Reinigungs- und Desinfektionsmittel
Grundfarbe:
hellgrau (ähnlich RAL7032)
Bedienfelder:
blau (ähnlich RAL 5002)
4x20 Zeichen (8mm), mit
3 Zeilen für Meldungen
3 Zeilen für Zusatztext (einblendbar)
1 Zeile für statische Meldungen
5 Bedientasten für Lampentest
Summer quittieren
Blättern Zusatztext (vorwärts)
Blättern Zusatztext (rückwärts)
Parametrierung Tableau
1 Summer
3 Melde-LEDs
"Betrieb", "Warnung", "Störung"
* Anzahl in Klammer mit zusätzlicher Erweiterungskarte
46
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
Melde- und
Bedientableau
TM 23E02-001
Abmessungen:
2x3 Fliesen (BxH)
Tiefe: 120mm (Unterputzkasten UPE-3)
Befestigung über Befestigung über Scharnier (rechts)
Einbauten:
LC-Display
5 Bedientasten für
2x5 = 10 Leuchtdrucktaster
1 Summer
3 Melde-LEDs
4x20 Zeichen (8mm), mit
3 Zeilen für Meldungen
3 Zeilen für Zusatztext (einblendbar)
1 Zeile für statische Meldungen
Lampentest
Summer quittieren
Blättern Zusatztext (vorwärts)
Blättern Zusatztext (rückwärts)
Parametrierung Tableau
zur freien Verwendung
"Betrieb", "Warnung", "Störung"
Ein- und Ausgänge:
2 RS485-Schnittstellen
1 IrDA-Schnittstelle
1 RS232-Schnittstelle
16(32) digitale Eingänge UC10-30V *
8 (16) Relaisausgänge, davon *
2 potentialfreie Wechsler
6 (14) potentialfreie Schließer *
Parametrierung der Ein- und Ausgänge über Software MEDI-SET
Speisespannung:
Netzteil prim. AC230V sek. DC24V/1A oder 2A
Frontfolie:
Kunststofffolie, reflexionsfrei,
resistent gegen Reinigungs- und Desinfektionsmittel
Grundfarbe:
hellgrau (ähnlich RAL7032)
Bedienfelder:
blau (ähnlich RAL5002)
* Anzahl in Klammer mit zusätzlicher Erweiterungskarte
47
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
Melde- und
Bedientableau
TM 32E03-00...
Abmessungen:
3x2 Fliesen (BxH)
Tiefe: 120mm (Unterputzkasten UPE-2)
Befestigung über Scharnier (rechts)
Einbauten:
LC-Display
5 Bedientasten für
3 x 5 = 15 Leuchtdrucktaster
1 Summer
3 Melde-LEDs
4x20 Zeichen (8mm), mit
3 Zeilen für Meldungen
3 Zeilen für Zusatztext (einblendbar)
1 Zeile für statische Meldungen
Lampentest
Summer quittieren
Blättern Zusatztext (vorwärts)
Blättern Zusatztext (rückwärts)
Parametrierung Tableau
zur freien Verwendung
"Betrieb", "Warnung", "Störung"
Ein- und Ausgänge:2 RS485-Schnittstellen
1 IrDA-Schnittstelle
1 RS232-Schnittstelle
16(32) digitale Eingänge UC10-30V *
8 (16) Relaisausgänge, davon *
2 potentialfreie Wechsler
6 (14) potentialfreie Schließer *
Parametrierung der Ein- und Ausgänge über Software MEDISET
Speisespannung:
Netzteil prim. AC230V sek. DC24V/1A oder 2A
Frontfolie:
Kunststofffolie, reflexionsfrei,
resistent gegen Reinigungs- und Desinfektionsmittel
Grundfarbe:
hellgrau (ähnlich RAL7032)
Bedienfelder:
blau (ähnlich RAL 5002)
* Anzahl in Klammer mit zusätzlicher Erweiterungskarte
48
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
Melde- und
Bedientableau
TM 33E03-001
Abmessungen:
3x3 Fliesen (BxH)
Tiefe: 120mm (Unterputzkasten UPE-3)
Befestigung über Befestigung über Scharnier (rechts)
Einbauten:
LC-Display
Ein- und Ausgänge:
2 RS485-Schnittstellen
1 IrDA-Schnittstelle
1 RS232-Schnittstelle
16(32) digitale Eingänge UC10-30V *
8 (16) Relaisausgänge, davon *
2 potentialfreie Wechsler
6 (14) potentialfreie Schließer *
Parametrierung der Ein- und Ausgänge über Software MEDI-SET
Speisespannung:
Netzteil prim. AC230V sek. DC24V/1A oder 2A
Frontfolie:
Kunststofffolie, reflexionsfrei,
resistent gegen Reinigungs- und Desinfektionsmittel
Grundfarbe:
hellgrau (ähnlich RAL7032)
Bedienfelder:
blau (ähnlich RAL5002)
4x20 Zeichen (8mm), mit
3 Zeilen für Meldungen
3 Zeilen für Zusatztext (einblendbar)
1 Zeile für statische Meldungen
5 Bedientasten für
Lampentest
Summer quittieren
Blättern Zusatztext (vorwärts)
Blättern Zusatztext (rückwärts)
Parametrierung Tableau
3x5=15 Leuchtdrucktaster zur freien Verwendung
1 Summer
3 Melde-LEDs
"Betrieb", "Warnung", "Störung"
1 OP-Tisch-Steuerung
Fabrikat Maquet (Beistellung)
* Anzahl in Klammer mit zusätzlicher Erweiterungskarte
49
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
Melde- und
Bedientableau
TM 43E03-001
Abmessungen:
4x3 Fliesen (BxH)
Tiefe: 120mm (Unterputzkasten UPE-3)
Befestigung über Befestigung über Scharnier (rechts)
Einbauten:
LC-Display
5 Bedientasten für
2
1
3
1
1
x 5 = 15 Leuchtdrucktaster
Summer
Melde-LEDs
OP-Tisch Steuerung
Sprechanlage
4x20 Zeichen (8mm), mit
3 Zeilen für Meldungen
3 Zeilen für Zusatztext (einblendbar)
1 Zeile für statische Meldungen
Lampentest
Summer quittieren
Blättern Zusatztext (vorwärts)
Blättern Zusatztext (rückwärts)
Parametrierung Tableau
zur freien Verwendung
"Betrieb", "Warnung", "Störung"
Fabrikat Maquet (Beistellung)
Fabrikat Gehrke (Beistellung)
Ein- und Ausgänge:
2 RS485-Schnittstellen
1 IrDA-Schnittstelle
1 RS232-Schnittstelle
16(32) digitale Eingänge UC10-30V *
8 (16) Relaisausgänge, davon *
2 potentialfreie Wechsler
6 (14) potentialfreie Schließer *
Parametrierung der Ein- und Ausgänge über Software MEDI-SET
Speisespannung:
Netzteil prim. AC230V sek. DC24V/1A oder 2A
Frontfolie:
Kunststofffolie, reflexionsfrei,
resistent gegen Reinigungs- und Desinfektionsmittel
Grundfarbe:
hellgrau (ähnlich RAL7032)
Bedienfelder:
blau (ähnlich RAL5002)
* Anzahl in Klammer mit zusätzlicher Erweiterungskarte
50
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
Melde- und
Bedientableau
für Gebäudezentrale
esb
Medics Tableau
Lüftung/Heizung
Vortrag 1
Ein/Aus
Meldungen
Betrieb
Test
Lampen
Blättern Text
Menü
Störung
Zusatztext
Menü
Ein/Aus
Menü
Enter
Test
Menü
Ausstellung
Downlight
Ausstellung
Uplight
Cafeteria
1
Cafeteria
Dimmung
Eingang
Lichtband
Eingang
ind. Bel.
Ein/Aus
Vortrag 2
Ausstellung
Strahler
Auto
Ein/Aus
Stufe 1
NetzBetrieb
Ein
Aus
Wassersäule
Ein/Aus
+
-
Stufe 2
+
-
Ein
Aus
Sonnenschutzanlagen-Zentrale
Beleuchtung EG
Gesamt
Ein/Aus
-
Eingang
Beleuchtung EG
Außenbeleuchtung
+
Cafeteria
Beleuchtung OG
Stufenleuchten
-
Ausstellung
Beleuchtung OG
Vortrag 1
Zuhörer
+
Konferenz
Ein/Aus
ESC
Vortrag 1
Leinwand
-
Vortrag 2
Warnung
Summer aus
Menü ESC
+
Treppenhaus
1+2
Empfang
Uhr
Besprechung 1
Sonnenschutzanlagen
Besprechung 2
ESC
Stunde
Minute
Auf
Ab
51
Auf
Ab
AUTO
TGH 1345 / 02.2000
5 Projektierung
Melde- und Bedientableaus
52
TGH 1345 / 02.2000
6 Projektierung BMS-Bus
Die Melde- und Bedientableaus der Baureihe TM, die Umschalt- und Überwachungsmodule UM107,
das Differenzstromsuchsystem RCMS und das Isolationsfehlersuchsystem EDS470 können zum
gegenseitigen Informationsaustausch über den BMS-Bus miteinander verbunden werden. Über
Schnittstellenumsetzer können auch andere Gewerke in den BMS-Bus mit eingebunden werden.
Insgesamt können an jeder Buslinie bis zu 30 Teilnehmer angeschlossenen werden. Jeder BusTeilnehmer erhält eine Adresse, mit der er innerhalb der Buslinie identifiziert wird. In jeder Buslinie
ist ein MASTER vorhanden, der den Informationsaustausch steuert. In der Regel ist dies das Tableau.
Alle anderen Busteilnehmer werden als SLAVES bezeichnet.
BMS-Bus
Melde- und Bedientableau
Baureihe TM ...
Melde- und Bedientableau
Baureihe TM ...
MASTER MASTER
1
1
intern extern
ALARM
ON
ALARM
SLAVE 2
IT System
MK2418
TEST
Melde- und Bedientableau
Baureihe TM ...
MASTER SLAVE
1
2
intern extern
ON
MASTER SLAVE
1
30
intern extern
ALARM
SLAVE 2
IT System
MK2418
ON
SLAVE 2
IT System
MK2418
TEST
TEST
ESC
ESC
ESC
SLAVE 3
SLAVE 3
Betätigung nur durch
berechtigte Personen
Betätigung nur durch
berechtigte Personen
SLAVE 4
3-L1 3-L2
•
•
•
2-L1
2-L2
Reserve
SUE487
•
•
1-L1 1-L2
2-L1
•
•
•
•
1
1-L1
SLAVE 4
•
3-L1 3-L2
V
2
•
•
MONITOR
2-L2
•
2-L1
2-L2
Reserve
SUE487
Reserve
3
4
5
ON
6
2
ON
Ub
7
8
9
Ub
7
8
9
5
6
10
•
1-L1 1-L2
•
•
•
l
•
k
IN6
•
•
•
A3
IN7
A
B
A3
1
TEST
ON
3
4
5
ON
6
GND3
4
5
6
ON
7
8
9
7
8
9
ALARM
•
k
IN6
24
•
GND1 IN1
L1
•
•
2-L1
2-L2
Reserve
•
•
1-L1 1-L2
2-L1
•
•
•
•
1
1-L1
•
V
2
MONITOR
51 52 54
31
L2
•
Z1
Z2
•
T2
IN
A
B
•
k
A-ISOMETER®
ALARM
107TD47
l
kΩ
A
°C
MONITOR
34
41
44
GND2 IN2
•
•
A3
A
B
A3
A4
GND
AEG
A4
2
TEST
GND3
2-L2
3
4
5
4
ON
6
5
6
1-L2
2
ON
Ub
7
8
9
Ub
7
8
9
3
1
10
10
•
l
•
k
IN6
•
•
•
A3
IN7
A
B
A3
1
C0,5
RESET
RS485
61 62 64
A4
AEG
A4
2
11
14
A1
A2
TEST
C0,5
21
24
•
GND1 IN1
L1
51 52 54
31
L2
•
Z1
Z2
•
T2
IN
A
B
•
k
A-ISOMETER®
ALARM
107TD47
l
kΩ
A
°C
MONITOR
34
41
44
GND2 IN2
RESET
ALARM
RS485
MENU
3
ON
A1 A1 • A2 A2
AN450
TEST
ON
•
IN7
ALARM
MENU
21
•
SUE487
Reserve
•
l
PRC487
3
ON
A2
3-L1 3-L2
V
3
1
10
10
PRC487
RESET
RS485
14
SLAVE 4
•
1-L2
2
Ub
Ub
AEG
C0,5
1
A1
•
2
MONITOR
A4
A4
2
PRC487
11
•
1
1-L1
2-L2
3
1
10
GND
4
•
2-L1
1-L2
Reserve
ON
GND
GND3
SLAVE 3
Betätigung nur durch
berechtigte Personen
MENU
3
ON
61 62 64
A1 A1 • A2 A2
11
14
A1
A2
21
24
•
GND1 IN1
L1
51 52 54
31
L2
•
Z1
Z2
•
T2
IN
A
B
•
k
A-ISOMETER®
ALARM
107TD47
AN450
TEST
l
kΩ
A
°C
MONITOR
34
41
44
GND2 IN2
61 62 64
A1 A1 • A2 A2
AN450
TEST
MENU
MENU
E
KE
T1
11
12
14
E
A1
A2
IN1 IN2 IN3 IN4 IN5 IN6 IN7 IN8
IN1 IN2 IN3
SMI470-9
ON
A
A1
ALARM
ON
☞
IN4
RS485
IN5 IN6 IN7 IN8
SLAVE ADDRESS
A4 A3 A2 A1 A0
1
0
GND M+
A2
RS485
PT1
ALARM
B
TEST
IN4
RS485
IN5 IN6 IN7 IN8
SLAVE ADDRESS
A4 A3 A2 A1 A0
1
0
GND M+
RS485
PT1
SLAVE 29
A1
PT2
T1
A2
A1
14
U2 U2 • V2 V2
TEST
IN4
E
RS485
IN5 IN6 IN7 IN8
SLAVE ADDRESS
A4 A3 A2 A1 A0
1
0
GND M+
A2
ON
12
IN1 IN2 IN3 IN4 IN5 IN6 IN7 IN8
ALARM
B
RS485
PT1
ALARM
B
TEST
IN4
RS485
IN5 IN6 IN7 IN8
SLAVE ADDRESS
A4 A3 A2 A1 A0
1
0
GND M+
RS485
PT1
SLAVE 29
A1
KE
T1
A2
ON
A
SLAVE 30
A1
14
U2 U2 • V2 V2
TEST
IN4
RS485
IN5 IN6 IN7 IN8
SLAVE ADDRESS
A4 A3 A2 A1 A0
1
0
GND M+
A2
ON
A
12
IN1 IN2 IN3 IN4 IN5 IN6 IN7 IN8
ALARM
B
RS485
PT1
ALARM
B
TEST
IN4
RS485
IN5 IN6 IN7 IN8
SLAVE ADDRESS
A4 A3 A2 A1 A0
1
0
GND M+
RS485
PT1
SLAVE 29
PT2
IN1 IN2 IN3 IN4 IN5 IN6 IN7 IN8
IN1 IN2 IN3
SMI470-9
PT2
11
IN1 IN2 IN3
SMI470-9
PT2
IN1 IN2 IN3 IN4 IN5 IN6 IN7 IN8
IN1 IN2 IN3
SMI470-9
A
11
IN1 IN2 IN3
ON
A
SLAVE 30
KE
SMI470-9
PT2
IN1 IN2 IN3 IN4 IN5 IN6 IN7 IN8
IN1 IN2 IN3
SMI470-9
A
TEST
B
MENU
U2 U2 • V2 V2
SLAVE 30
PT2
•
Jedes Netzwerk muß von einem MASTER geführt werden.
•
In jedem Netzwerk darf nur ein MASTER vorhanden sein.
•
Der MASTER hat immer die Adresse 1
•
Jedem SLAVE muß eine eindeutige Adresse zugewiesen werden, keinesfalls jedoch die
Adresse 1.
•
Adresse dürfen nicht doppelt vergeben werden.
•
Der Schnittstellenumsetzer DI-2 benötigt keine Adresseinstellung.
•
Die Adressen der Umschalt- und Überwachungsmodule sind werkseitig
voreinstellt (A-Isometer 107TD47 Adresse 3, Steuergerät PRC487 Adresse 4)
53
TGH 1345 / 02.2000
6 Projektierung BMS-Bus
Leitungslängen
und Leitungen
z.B. JY(St)Y 2x0,6mm2
120Ω
IA
A
Schirm
IB
Störspitzen durch
Induktion
120Ω
RS485
A
B
B
ALARM
A1
A2
•
L1
L2
•
Z1
Z2
•
T2
IN
A
B
•
k
B
ALARM
31
PE
32
ON
l
kΩ
A
°C
MONITOR
A-ISOMETER®
ALARM
107TD47
ON
A
IT System
IT System
TEST
MENU
E
PE
KE
T1
11
12
MK2418
MK2418
14
BM1000
IT-System OP-Raum 1
Isol.
Isol.
Trafo
Trafo
Prüfen
Gut
Fehler
Überlast
Übertemp.
Isometer
TEST
TEST
ESC
Meldungen
Betrieb
Summer aus
Menu ESC
Test
Lampen
Blättern Text
Menu 6
Störung
Zusatztext
Menu 5
Test
ESC
s
Isol.
Isol.
Trafo
Trafo
Prüfen
Gut
Fehler
Überlast
Übertemp.
Isometer
Menu
Enter
Menu
t
ESC
IT-System Aufwachraum 1
Warnung
Betätigung nur durch
berechtigte Personen
107TD47
IT-System OP-Raum 2
Isol.
Isol.
Trafo
Trafo
Prüfen
Gut
Fehler
Überlast
Übertemp.
Isometer
MK2418
MK2418
3-L1 3-L2
•
•
•
2-L1
2-L2
Reserve
SUE487
•
•
2-L1
1-L1 1-L2
•
•
•
•
1
1-L1
•
V
2
MONITOR
Reserve
ON
GND
GND3
2-L2
3
4
5
4
ON
6
5
6
21
24
1-L2
2
ON
Ub
7
8
9
Ub
7
8
9
3
1
10
10
•
l
k
•
•
•
•
A3
A4
IN6
IN7
A
B
A3
A4
1
2
TEST
AEG
C0,5
PRC487
RESET
ALARM
RS485
MENU
3
ON
11
14
A1
A2
•
GND1 IN1
L1
51 52 54
31
L2
•
Z1
Z2
•
T2
IN
A
B
•
k
A-ISOMETER®
ALARM
107TD47
34
41
44
l
61 62 64
A1 A1 • A2 A2
kΩ
A
°C
MONITOR
TEST
GND2 IN2
AN450
MENU
E
KE
T1
11
12
14
U2 U2 • V2 V2
UMC107
Die Spezifikation der RS485-Schnittstelle begrenzt die Leitungslänge des Busses auf 1200m. Bei
längeren Leitungen ist die Installation von Zwischenverstärkern (Typ DI-1) notwendig. Als Schnittstellenleitung ist geschirmte Leitung, z.B. JY(ST)Y0,6 einzusetzen. Weiterhin ist zu beachten
☞
•
Zwischen den Klemmen A und B des 1. und des letzten Busteilnehmers muß ein
Abschlußwiderstand 120Ω/0,5W angeschlossen werden.
•
Der Schirm der Busleitung wird einseitig geerdet.
•
Datenkabel kann in unmittelbarer Nähe von AC230V-Leitungen geführt werden.
•
Wird die Spannungsversorgung für die Melde- und Prüfkombination MK2418 mit in
der Busleitung geführt, so ist die Anzahl der Adern, die Kabellänge und der Querschnitt zu
beachten!
Bustopologie
Optimale Leitungsführung
Diese Leitungsführung
sollte vermieden werden !
Die optimale Topologie für den RS485-Bus ist eine Punkt-zu-Punkt-Verbindung. Dabei ist Gerät 1
mit Gerät 2, Gerät 2 mit Gerät 3, Gerät 3 mit Gerät n verbunden (Daisy chain Verbindung). Das
Netzwerk des RS485-Bus stellt also eine unverzweigte, kontinuierliche Strecke dar.
54
TGH 1345 / 02.2000
6 Projektierung BMS-Bus
Aufteilung in
BMS intern/extern
Grundsätzlich wird am Tableau TM... zwischen dem internen und dem externen BMS-Bus
unterschieden. Dies ermöglicht eine Übersichtliche Projektstruktur und das einfache Zusammenfassen bestimmter Bereiche. An den internen Bus werden beispielsweise ein TM-Tableau und
Überwachungseinrichtungen eines OP-Traktes angeschlossen. An den externen Bus werden alle
übergeordneten Tableaus (z.B. Technik) angeschlossen. Über die Zuordnung der Alarmadresse
kann so an dem jeweiligen übergeordneten Tableaus gezielt eingestellt werden, welche Meldungen
aus welchem Bereich dort angezeigt werden sollen.
Technik, ZLT/GLT
Hauptverteiler
Melde- und
Bedientableau TM...
A1
A2 K1 K2
K1
RCMS470
K2
ON
ALARM
A
B
K3
K3 K4
K4
FAULT
K5
K6
K7
K5 K6
K8
K9
RS485
Y:
D2 D1 D0 R/-
l
K7 K8
K10 K11
SLAVE ADDRESS
A4 A3 A2 A1 A0 SLAVE
1
0
R1 R2
Melde- und
Bedientableau TM...
K9
K12
MONITOR
MASTER:
D2 D1 D0 Y/mA
10
30
50
100
300
500
1A
TEST
RESET
MASTER
K12 K11 K10 11 12
14
IT-System
IT-System
Leitung 1
Leitung 2
Betrieb
Betrieb
ZSV
Isolation/Isometer
Test
Lampen
Störung
Summer aus
Menu ESC
Ein
Ein
Ein
Ein
Aus
Aus
Aus
Aus
100%
Auf
Klimaanlage
Ein
TN-S System mit
Differenzstromüberwachung
Melde- und Bedientableau
RCMS470-12
TM ...
Jalousie
50%
Aus
ESC
Betrieb
ZSV
Isolation/Isometer
230V
Prüfen
Betrieb
Isometer
OP-Leuchte
Meldungen
Netzbetrieb
Menu
Enter
Menu
Test
Leitung 2
Betrieb
Betrieb
Raumbeleuchtung
Betrieb
Warnung
Leitung 1
230V
Prüfen
Isometer
OP-Leuchte
Meldungen
Betrieb
Ab
Test
Lampen
Summer aus
Menu ESC
Störung
ESC
Raumbeleuchtung
Netz-
Ein
Ein
Ein
betrieb
Aus
Aus
Aus
100%
Auf
Klimaanlage
Menu
Enter
Menu
Test
BMS intern
Melde- und
Bedientableau TM ...
Warnung
Ein
Aus
50%
Ein
Aus
Jalousie
Ab
BMS extern
Gebäudeverteiler
Umschalteinrichtung
UMC107D...
A1
A2 K1 K2
K3 K4
K5 K6
K7 K8
K9
UMC107D4-65
K1
RCMS470
ON
ALARM
A
B
K2
K3
K4
FAULT
K5
IT-System
Leitung 2
Betrieb
Betrieb
K7
K8
K9
K10 K11
D2 D1 D0 R/-
l
K12
MONITOR
MASTER:
D2 D1 D0 Y/mA
10
30
50
100
300
500
1A
TEST
RESET
RS485
Y:
Leitung 1
K6
SLAVE ADDRESS
A4 A3 A2 A1 A0 SLAVE
1
0
R1 R2
MASTER
K12 K11 K10 11 12
14
ZSV
Isolation/Isometer
230V
Prüfen
Betrieb
Isometer
Betätigung nur durch
berechtigte Personen !
OP-Leuchte
Meldungen
Betrieb
Warnung
Störung
Raumbeleuchtung
Netz-
Ein
Ein
Ein
Ein
betrieb
Aus
Aus
Aus
Aus
3-L1 3-L2
•
•
•
2-L1
2-L2
Reserve
SUE487
Test
Lampen
Summer aus
Menu ESC
Klimaanlage
Menu
Enter
Menu
Test
Ein
Aus
ESC
50%
•
•
2-L1
1-L1 1-L2
•
•
•
•
1
1-L1
•
V
2
MONITOR
Reserve
ON
GND
4
2-L2
3
ON
5
6
Ub
7
2
1-L2
ON
8
9
8
9
3
1
10
•
•
•
•
•
A
B
A3
A4
TN-S System mit
Differenzstromüberwachung
RCMS470-12
Jalousie
100%
Ab
Auf
GND3
4
5
6
21
24
Ub
7
10
l
k
IN6
IN7
1
A3
2
A4
14
A1
230V
MENU
3
ON
GND1 IN1
51 52 54
31
34
41
44
GND2 IN2
61 62 64
ON
A2 A2
VDE0551
AN450
RESET
ALARM
RS485
11
A1 A1
TEST
PRC487
A2
U2 U2
U2
20V
500mA
V2
V2 V2
BMS intern
A1
A2
RS485
IN1 IN2 IN3 IN4 IN5 IN6 IN7 IN8
SMI470-9
IT-System mit Isolationsfehlersuchsystem EDS473
IN1 IN2 IN3 IN4 IN5 IN6 IN7 IN8
A1
ON
A
ALARM
B
TEST
1
0
SLAVE ADDRESS
A4 A3 A2 A1 A0
GND M+
A2
11
14
L1
GENERATOR
PT2
SLAVE ADDRESS + 110
25mA A3 A2 A1 A0 SLAVE
1
0
A2
•
L1
L2
•
Z1
Z2
•
k
A-ISOMETER®
ALARM
A
l
kΩ
A
°C
MONITOR
TEST
KE
T1
T2
IN
A
B
•
11
12
14
START
STOP
GND IN1 IN2 IN3
E
A1 A1 • A2 A2
Signalumsetzer
SMI470
AN450
MENU
E
B
RS485
MASTER
10mA
A1
L3
PGH471
PT1
ON
107TD47
L2
RS485
U2 U2 • V2 V2
Betätigung nur durch
berechtigte Personen
3-L1 3-L2
•
•
•
2-L1
2-L2
Reserve
SUE487
Überwachungsmodul
LTIC107
•
•
2-L1
1-L1 1-L2
•
•
•
•
1
1-L1
•
V
2
MONITOR
Reserve
ON
GND
2-L2
3
4
5
ON
6
1-L2
2
ON
Ub
7
8
9
Ub
7
8
9
3
1
10
•
•
•
•
•
A3
IN7
A
B
A3
A4
A1
A2 K1 K2 K3 K4
4
5
6
10
l
k
IN6
1
2
ALARM
RS485
K3
K4
K5
14
Umschalt- und
Überwachungsmodul
UMC107E...
A1
A2
21
24
GND1 IN1
51 52 54
31
•
L1
L2
•
Z1
Z2
•
T2
IN
A
B
•
k
A-ISOMETER®
ALARM
107TD47
34
41
44
GND2 IN2
ALARM
K5 K6 K7 K8 K9
K7
K8
K9
SLAVE ADDRESS
A4 A3 A2 A1 A0
FAULT
on
off
K10 K11
K12
RS485
TEST
RESET
I∆s
61 62 64
l
kΩ
A
°C
MONITOR
TEST
KE
T1
11
12
14
B
R1 R2
l
K12 K11 K10 11 12
14
AG2Verteiler
A1 A1 • A2 A2
AN450
MENU
E
K6
MONITOR
ON
C0,5
MENU
3
ON
11
U2 U2 • V2 V2
BMS extern
BMS intern
ALARM
K2
AEG
A4
TEST
RESET
A
AG2Verteiler
K1
EDS470
GND3
PRC487
ON
IT-System
IT System
Leitung 1
Leitung 2
Betrieb
Betrieb
ZSV
Isolation/Isometer
230V
Prüfen
Betrieb
Isometer
MK2418
OP-Leuchte
Meldungen
Betrieb
Test
Lampen
TEST
ESC
Warnung
Summer aus
Menu ESC
Netzbetrieb
Ein
Ein
Ein
Aus
Aus
Aus
Klimaanlage
Menu
Enter
Menu
Test
ESC
Meldekombination
MK2418
Störung
Raumbeleuchtung
Ein
Aus
50%
Ein
Aus
Medizinisch
genutzter
Raum
Jalousie
100%
Auf
Ab
Melde- und Bedientableau
TM ...
55
TGH 1345 / 02.2000
6 Projektierung BMS-Bus
Beispiele
für eine
BMS-Adressierung
Betätigung nur durch
berechtigte Personen
3-L1 3-L2
•
•
•
2-L1
2-L2
•
Reserve
SUE487
•
1-L1 1-L2
2-L1
•
•
•
•
1
1-L1
•
V
2
MONITOR
Reserve
ON
GND
2-L2
3
4
ON
5
6
Ub
7
Ub
7
1-L2
2
ON
3
1
8
9
10
8
9
10
•
•
•
•
•
A
B
A3
A4
ALARM
GND3
4
5
6
21
24
l
k
IN6
IN7
1
A3
IT System
C0,5
TEST
RESET
ALARM
RS485
ON
AEG
A4
2
PRC487
MENU
3
ON
11
14
A1
A2
GND1 IN1
51 52 54
31
34
41
44
GND2 IN2
61 62 64
MK2418
•
L1
L2
•
Z1
Z2
•
T2
IN
A
B
•
k
l
A1 A1 • A2 A2
kΩ
A
°C
MONITOR
A-ISOMETER®
ALARM
107TD47
AN450
TEST
MENU
E
KE
T1
11
12
U2 U2 • V2 V2
14
TEST
ESC
Teilnehmer
Teilnehmer
Bus-Adresse
Teilnehmer
UMC107E...
107TD47
PRC487
3 - Slave
Klemmen
4 - Slave
MK2418
Alarm-Adresse
Bus-Adresse
3,4
1 - Master
Klemmen
A / B
A / B
Betätigung nur durch
berechtigte Personen
3-L1 3-L2
•
•
•
2-L1
2-L2
Reserve
SUE487
•
•
2-L1
1-L1 1-L2
•
•
•
•
1
1-L1
•
V
2
MONITOR
Reserve
ON
GND
2-L2
3
4
ON
5
6
Ub
7
Ub
7
1-L2
2
ON
8
9
8
9
3
1
10
•
•
•
•
•
A
B
A3
A4
ALARM
ON
ALARM
ON
IT-System
GND3
4
5
6
21
24
10
l
k
IN6
IN7
1
A3
AEG
A4
2
IT System
C0,5
TEST
PRC487
RESET
ALARM
RS485
14
Leitung 1
Leitung 2
Betrieb
Betrieb
IT System
GND1 IN1
51 52 54
31
34
41
44
GND2 IN2
MK2418
Betrieb
MK2418
Warnung
Test
Lampen
A2
230V
Prüfen
Betrieb
Isometer
61 62 64
OP-Leuchte
Meldungen
A1
ZSV
Isolation/Isometer
MENU
3
ON
11
•
L1
L2
•
Z1
Z2
•
T2
IN
A
B
•
k
l
ALARM
Summer aus
Menu ESC
Raumbeleuchtung
Netz-
Ein
Ein
Ein
betrieb
Aus
Aus
Aus
100%
Auf
Klimaanlage
Menu
Enter
Ein
Aus
Jalousie
A1 A1 • A2 A2
kΩ
A
°C
MONITOR
A-ISOMETER®
107TD47
Störung
Menu
Test
AN450
TEST
Ein
Aus
ESC
50%
Ab
MENU
E
KE
T1
11
12
U2 U2 • V2 V2
14
TEST
TEST
ESC
ESC
Teilnehmer
MK2418
Teilnehmer
MK2418
Teilnehmer
Teilnehmer
107TD47
PRC487
Bus-Adresse
2 - Slave
Bus-Adresse
5 - Slave
Bus
Bus-Adresse
3 - Slave
4 - Slave
Alarm-Adresse
Teilnehmer
UMC107E...
Klemmen
A / B
Klemmen
3, 4
Alarm-Adresse
Klemmen
A / B
3, 4
A / B
TM ......
Bus-Adresse
intern
extern
1 - Master
-
Alarm-Adresse
Klemmen
3,4
-
IA / IB
EA / EB
Betätigung nur durch
berechtigte Personen
3-L1 3-L2
•
•
•
2-L1
2-L2
Reserve
SUE487
•
•
2-L1
1-L1 1-L2
•
•
•
•
1
1-L1
•
V
2
MONITOR
7
ON
9
8
9
3
1
10
•
•
•
•
•
A
B
A3
A4
IT-System
GND3
4
5
6
21
24
10
l
k
IN6
IN7
1
A3
2
AEG
A4
TEST
Leitung 1
Leitung 2
Betrieb
Betrieb
C0,5
ZSV
Isolation/Isometer
IT-System
230V
Prüfen
Betrieb
Isometer
Leitung 1
Leitung 2
Betrieb
Betrieb
Isolation/Isometer
Prüfen
ZSV
230V
(RS-485)
TX 1-
Ub
1-L2
2
8
RX 1-
7
TX 1+
Ub
RX 1+
6
DATA 1-
ON
5
DATA 1+
2-L2
3
4
11
Reserve
ON
GND
(RS-422)
Betrieb
Isometer
PRC487
RESET
ALARM
RS485
MENU
3
ON
44
GND2 IN2
61 62 64
OP-Leuchte
Meldungen
Betrieb
Test
Lampen
A2
•
L1
L2
•
Z1
Z2
•
T2
IN
A
B
•
k
A-ISOMETER®
ALARM
l
kΩ
A
°C
MONITOR
TEST
Summer aus
Menu ESC
Störung
Raumbeleuchtung
Ein
Ein
Ein
Ein
betrieb
Aus
Aus
Aus
Aus
Klimaanlage
Menu
Enter
OP-Leuchte
Meldungen
Netz-
Betrieb
Jalousie
Test
Lampen
Warnung
Störung
Summer aus
Menu ESC
Raumbeleuchtung
Netz-
Ein
Ein
Ein
Ein
betrieb
Aus
Aus
Aus
Aus
Klimaanlage
Menu
Enter
RS-422/RS-485
REPEATER
SW2
1 ON
2 ON
3 ON
4 ON
5 ON
6 ON
7 ON
8 ON
Jalousie
Teilnehmer
T1
12
14
Menu
Test
Ein
Aus
ESC
50%
100%
Auf
Menu
Test
Ab
Ein
Aus
ESC
50%
100%
Auf
Ab
(RS-485)
U2 U2 • V2 V2
UMC107E...
Teilnehmer
107TD47
Bus-Adresse
3 - Slave
Klemmen
11
DATA 0+
KE
BAUD RATE
1200
2400
4800
9600
19200
38400
57600
115200
A1 A1 • A2 A2
AN450
MENU
E
A / B
Teilnehmer
PRC487
Bus
4 - Slave
Bus-Adresse
Alarm-Adresse
Klemmen
TM ......
Teilnehmer
intern
extern
1 - Master
1 - Master
3, 4
2
IA / IB
EA / EB
56
Bus
TM ......
intern
extern
Bus-Adresse
-
2 - Slave
Alarm-Adresse
-
1
IA / IB
EA / EB
Klemmen
(RS-422)
Teilnehmer
DI-2
Bus-Adresse
-
Alarm-Adresse
Klemmen
10
A1
107TD47
Warnung
(R) +Vs
41
(B) GND
34
TX 0-
31
RX 0-
51 52 54
TX 0+
GND1 IN1
RX 0+
14
DATA 0-
11
A / B
TGH 1345 / 02.2000
6 Projektierung BMS-Bus
Projektierungshilfe BMS-Bus
1.
Tragen Sie hier die Raumnummer oder den Ort des Medics-Moduls oder Gerätes ein
Beispiel:
2.
Tragen Sie hier die Funktion des Medics-Moduls oder Geräte ein. Falls möglich, ergänzen Sie
auch die entsprechende Zeichnungsnummer des Verteilers bzw. Tableaus
Beispiel:
3.
3, 4, 5, 6, 7, 12, 13
Tragen Sie hier die externe Bus-Adresse der Medics-Komponente ein. Es dürfen keine
Adressen doppelt vergeben werden. die Adressen sollten fortlaufend vergeben werden.
Beispiel:
8.
3, 4
Tragen Sie hier die internen Adressen der Medics-Komponenten ein, deren Meldung an
diesem Tableau oder Melde- und Prüfkombination angezeigt werden sollen
Beispiel:
7.
PRC487, 107TD47
Tragen Sie hier die interne Bus-Adresse der Medics-Komponenten ein. Es dürfen keine
Adressen doppelt vergeben werden. Die Adressen sollten fortlaufend vergeben werden.
Beispiel:
6.
UMC107E-65
Tragen Sie hier die Typenbezeichnung der Medics-Komponenten ein, die in dem
vorgenannten Modul eingesetzt ist.
Beispiel:
5.
Verteilung SV/ZSV
ESB-Zeichnung - Nr. 9101234
Tragen Sie hier den Modul- oder Gerätenamen ein
Beispiel:
4.
E1.10
3, 4, 5, 6, 7, 12, 13
Ergänzen Sie hier die gemachten Einträge mit Ihren Erläuterungen und Kommentaren.
Geben Sie auch an, welches Tableau oder welche Melde- und Prüfkombination als Master
arbeitet.
57
TGH 1345 / 02.2000
6 Projektierung BMS-Bus
Beispiele
für die
Bus-Adressierung
Projektierung BMS-Bus
Projekt
Auftraggeber
Sachbearbeiter
Datum
© elektro systembau bender GmbH & Co.KG • Carl-Benz-Straße 10 • D-35305 Grünberg • Telefon 06401/807205 • Telefax 06401/807208
Ort /
Raum-Nr.
➊
Funktion / Beschreibung
➋
Modul
Gerät
➌
Gebäude
Abteilung
Abt./Raum
Telefon
Medics
Komponente
➍
Interne
Bus-Adresse
der Komponente
Interne
Alarm-Adresse
(TM bzw. MK)
Externe
Bus-Adresse
der Komponente
➎
➏
➐
Externe
Alarm-Adresse
(TM bzw. MK)
➑
Kommentar
➒
E 1.10
Verteilung SV/ZSV
ESB Zng.Nr. 910123
UMC107E
PRC487
107T D47
3
4
-
-
-
IT-Systemüberwachung
OP-1
E 1.10
Verteilung SV/AV Umschaltung
ESB Zng.Nr. 9101235
UMC107D4
PRC487
5
/
/
/
Umschaltung SV/AV
OP1, Einleitung, Ausleitung
E 1.10
Verteilung SV/AV IT-Netz 1-3
LTIC107E
LTIC107E
LTIC107E
107TD47
107TD47
107TD47
6
7
8
/
/
/
IT-System 1, OP-1
IT-System 2, Einleitung
IT-System 3, Ausleitung
E 1.20
Schwesterndienstzimmer
TM
TM
1
3, 4, 5, 6,
7, 8, 12, 13
/
/
Master Tableau
E 2.10
OP-1
MK2418
MK2418
9
3, 4, 5, 6, 12, 13
/
/
IT-Netz 1, SV/AV, SV/ZSV
E 2.11
Einleitung
MK2418
MK2418
10
5, 7, 13
/
/
IT-Netz 2, SV/AV
E 2.12
Ausleitung
MK2418
MK2418
11
5, 8, 13
/
/
IT-Netz 3, SV/AV
E 2.10
Med.Gase OP-1
SMI470-9
SMI470-9
12
/
/
/
Medizinische Gase
K 0.50
ZSV-Anlage
SMI470-9
SMI470-9
13
/
/
/
ZSV-Anlage
58
TGH 1345 / 02.2000
7 Inbetriebnahme, Prüfung
Die Anlage
ist fertig Was interessiert
den Sachverständigen ?
Um die spätere Abnahme der elektrischen Anlage zu erleichtern, aber auch um Ausführungsfehler
zu vermeiden, empfiehlt es sich, frühzeitig den später mit der Abnahme der Anlage betrauten
Sachverständigen mit in die Planungsphase einzubeziehen. Bei der Ausführung der Anlage sind
insbesondere zu beachten:
•
Abdeckung in der Schaltanlage gegen unbefugtes Handeln
•
Beschriftungen, die als Arbeitsanweisung dienen, immer mit weißer Schrift auf blauem Grund
•
Sichere Stromkreistrennung nach VDE0160 für die potentialfreien Ausgangskontakte
•
Verschweißfreiheit der Hilfskontakte
•
Vorbeugende Instandhaltung heißt:
Gute Erkennbarkeit funktionell zusammengehörender Leiter durch gut
sichtbare Stromkreistrennung mittels Wahl der Leiterfarbe bzw. entsprechende Bündelung
•
Richtige und vollständige Schaltgeräte- und Klemmenbezeichnungen,
die 100%ig mit den Unterlagen übereinstimmen
•
Eine Seite der Stromversorgung muß immer verfügbar sein,
auch bei einem ersten Fehler in der Steuerung
•
Erd- und Kurzschlußfestigkeit muß durchgängig auf dem gesamten Stromweg installiert sein
•
Die Verschweißfreiheit der Hauptkontakte muß durch den nach Herstellerangaben
installierten Kurzschlußschutz gewährleistet sein
59
TGH 1345 / 02.2000
7 Inbetriebnahme, Prüfung
Prüfungen vor
Inbetriebnahme
der Anlage
Abschnitt 10.1
Vor Inbetriebnahme einer neu errichteten Anlage oder nach Änderungen oder Instandsetzung muß
durch Prüfung nachgewiesen werden, daß alle einschlägigen Normen und Bestimmungen eingehalten wurden. Die Ergebnisse dieser Prüfungen sind zu dokumentieren:
•
Prüfungen gemäß DIN VDE 0100 Teil 610
•
Funktionsprüfung der Isolationsüberwachung in
IT-Systemen mittels Betätigung der Prüftaste
•
Überprüfung der Isolationsfehlermeldung im AG2-Raum
•
Funktionsprüfung der Überlast- und Temperaturüberwachung z.B. durch Abklemmen der
Temperaturfühler und Herstellen einer Überlast bei Einstellung des kleinsten Strombereiches
•
Funktionsprüfung der Umschalteinrichtungen in Verteilern der AG2 und in allen HauptVerteilern u.a.
•
Prüfung der Funktion des Prüftasters
•
Prüfung der Umschalteinrichtung durch Unterbrechung eines oder mehrerer Außenleiter
•
Prüfung der selbsttätigen Rückschaltung auf bevorzugte Einspeisung, bei zeitverzögerter
Rückschaltung, Überprüfung der Zeitvorgabe
•
Prüfung der Anzeige für Betriebsbereitschafts-,
Überwachungs- und Störanzeigen in der zweiten Zuleitung
Wiederholungsprüfungen
Abschnitt 10.2
•
Prüfung der optischen Schaltzustandsanzeigen
•
Prüfung der optischen und akustischen Störanzeigen beim Personal
•
Prüfung der Anzeige der Umschaltung auf Leitung 2 im jeweils betroffenen med. Bereich
Zur Beurteilung des ordnungsgemäßen Zustandes der elektrischen Anlagen und deren Betriebsmittel sind regelmäßige Prüfungen erforderlich, damit Mängel die während des Betriebs aufgetreten sind
erkannt und beseitigt werden können.
•
Prüfung nach DIN VDE 0105, Prüffristen nach VBG4/GUV2.10
•
Zusätzliche Prüfungen
•
•
Prüfung Isolationsüberwachung und RCD alle 6 Monate durch Prüftaste
•
Alle 6 Monate Messung des Isolationswiderstandes von Stromkreisen der OP-Leuchten,
die mit Funktionskleinspannung ohne Isolationsüberwachung betrieben werden
•
Monatliche Funktionsprüfung der Sicherheitsstromversorgung
•
Monatliche Funktionsprüfung des Lastverhaltens der Sicherheitsstromversorgung
•
Alle 6 Monate Prüfung der Netzumschaltung und der selbsttätigen Umschaltein
richtungen in Verteilern für Räume der AG2 und in der Gebäudehauptverteilung (GHV)
•
Jährliche Messung der Spannung nach Abschnitt 4.4.4b) UB≤20mV, soweit zutreffend
•
Prüfung der Batterien einmal jährlich auf ausreichende Kapazität
•
Jährliche Prüfung, ob die Leistung der Sicherheitsstromquelle noch dem Bedarf entspricht
Führung eines Prüfbuches, das Kontrolle über mind. 2 Jahre gestattet
60
TGH 1345 / 02.2000
8 Service
Ein umfassendes und qualifiziertes Dienstleistungsangebot rund um das gesamte Thema "Elektrische Sicherheit in medizinisch genutzten Räumen" vervollständigt unser Angebot:
Seminare
Auch im Krankenhaus und in der Arztpraxis ist die Technik einem steten Wandel unterworfen. Mit
unseren Seminaren und Praxis-Workshops sind Sie immer auf dem aktuellen Stand. Ob als Einsteiger oder Fortgeschrittener - Sie sind gerne bei uns herzlich willkommen. Veranstaltungsort bzw.
-termine erfahren Sie unter der Telefon-Nr. 06401/807-241 Frau Stoll.
Fundierte
Beratung und
Unterstützung
Unsere erfahrenen Projekteure unterstützen Sie gerne bei der Planung und Ausführung Ihrer elektrischen Anlage. Praxiserprobte Checklisten ermöglichen Ihnen eine schnelle und sichere Bestandsaufnahme, damit die Anlage optimal Ihren Anforderungen entspricht. Gerne stellen wir Ihnen die
Ausschreibungstexte auf Diskette zur Verfügung.
Sicherheit bei
Inbetriebnahme
und Betrieb
Für die Inbetriebnahme, Einweisung und Wartung stehen Ihnen intensiv geschulte Spezialisten zur
Verfügung. Ihre Mitarbeiter werden ausführlich eingewiesen und in die Lage versetzt, die Anlage
problemlos bedienen zu können. Soll die Abnahme durch einen Sachverständigen erfolgen, so
können wir Ihnen in Ihrer Region gerne geeignete Ansprechpartner nennen.
Mit einer regelmäßigen Wartung erfüllen Sie nicht nur die gesetzlichen Anforderungen, sondern es
werden auch mögliche Störungen in der Anlage rechtzeitig aufgespürt, bevor sie zu Problemen
führen. Damit erhalten Sie mehr Schutz vor vermeidbaren Ausfällen und deren negative Auswirkungen.
61
TGH 1345 / 02.2000
ESB - Hotline
6 Service
7 MEDICS
- Kontakt
FAX - oder Brief - Anforderung
FAX: 06401-807629
Diese Seite kopieren und per Fax oder Post an:
elektro systembau bender GmbH&Co.KG
z.Hd. Herrn Holger Potdevin
Carl-Benz-Straße 10
35305 Grünberg
Ich habe folgende Frage(n) zu MEDICS:
Absender:
Name:
Ort:
Firma:
PLZ/Ort:
PLZ/Postfach:
Abteilung:
Telefon:
Straße:
FAX:
Postfach:
e-Mail:
62
TGH 1345 / 02.2000
9 Kopiervorlagen
63
TGH 1345 / 02.2000
Raumfestlegung nach DIN VDE 0107
Projekt
Auftraggeber
Sachbearbeiter
Datum
Gebäude
Raum-Nr.
Abteilung
Abt./Raum
Telefon
Bezeichung
AG 0
AG 1
AG 2
© elektro systembau bender GmbH & Co.KG • Carl-Benz-Straße 10 • D-35305 Grünberg • Telefon 06401/807205 • Telefax 06401/807208
Nr.
Gebäude
Die Einteilung der oben aufgeführten
Räume erfolgte gemäß den Anforderungen
der DIN VDE 0107:1994-10.
TGH 1345 / 02.2000
64
Datum
Leiter der medizinischen Einrichtung
Überschlägige Leistungsbedarfsermittlung
Auftraggeber
Projekt
Sachbearbeiter
Datum
Verbraucher
Abteilung
Abt./Raum
Telefon
Anzahl
AC
IT-System Transformator
Versorgung
Leistung
aus ZSV ?
(kVA)
AC
230V
3NAC
400V
TN-S System
Leistung
(kVA)
INENN
1phasig
INENN
3phasig
© elektro systembau bender GmbH & Co.KG • Carl-Benz-Straße 10 • D-35305 Grünberg • Telefon 06401/807205 • Telefax 06401/807208
Nr.
Gebäude
Summe (kVA)
Summe
Gleichzeitigkeitsfaktor
Zwischensumme (kVA)
Reserve (kVA)
Gesamtbedarf (kVA)
65
TGH 1345 / 02.2000
Projektierung AG2-Verteiler
Projekt
Auftraggeber
Sachbearbeiter
Datum
Gebäude
Abteilung
Abt./Raum
Telefon
3. Umschalt- und Überwachungsmodul
© elektro systembau bender GmbH & Co.KG • Carl-Benz-Straße 10 • D-35305 Grünberg • Telefon 06401/807205 • Telefax 06401/807208
1. Angaben zum Transformator
Leistung ________ kVA
Primärspannung ________ V
❏ einphasig
❏ dreiphasig
❏ Ein-Trafo-Lösung ❏ Zwei-Trafo-Lösung
❏ Schutz durch besondere Aufstellung
❏ Schutzklasse II/Blockverguß
❏ Einbau Verteiler ❏ Externe Aufstellung, Stahlblechgehäuse IP23
Einphasig
UMC107E-65
UMC107E-80
❏
❏
Dreiphasig, 4polig
UMC107D4-65
UMC107D4-80
UMC107D4-150
UMC107D4-185
UMC107D4-265
UMC107D4-355
UMC107D4-500
❏
❏
❏
❏
❏
❏
❏
2. Anzahl der Stromkreise/Einbauten
IT-System
Pole
Ausf.
Anz.
LS-Schalter
2
2
2
2
B10A
C10A
B16A
C16A
___
___
___
___
Pole
Ausf.
Anz.
1
1
1
1
3
3
3
3
B10A
C10A
B16A
C16A
B10A
C10A
B16A
C16A
2
2
2
2
4
4
4
4
4
4
2
2
4
4
30mA
300mA
30mA
300mA
30mA
300mA
30mA
300mA
30mA
300mA
30mA
300mA
30mA
300mA
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
1
1
1
1
3
3
3
3
0,5
0,5
2
2
2
2
4
4
4
4
4
4
2
2
4
4
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
___
1
3
1
3
1
3
____ A
____ A
____ A
____ A
____ A
____ A
___
___
___
___
___
___
1,5
4,5
1,5
4,5
1,5
4,5
___
___
___
___
___
___
Gesamt
Stück
____
IT-System
TN-S-System
_____
_____
TN-S-System
LS-Schalter
Hilfsschalter 1W
Signalschalter 1W
RCD 25A
RCD 40A
RCD 25A
RCD 40A
RCD 63A
FI/LS-Schalter
Sicherungselement D01
Sicherungselement D02
Sicherungslastschalter D02
Reservestromkreise
PLE Gesamt
2
2
2
2
___
___
___
___
PLE Gesamt
PLE
____________ ❏
4. Anschlußdaten
Netzform
TN-S (L1-L3, N, PE
TT (L1-L3, N)
❏
❏
Bemessungsstrom
Einspeisung
______ A
Vorgeschaltetes Schutzorgan
Leistungsschalter
Sicherung
❏
______ A
Kabeleinführung
von oben
von unten
❏
❏
Anschluß Klemmleiste
5polig, 25mm2
5polig
❏
______ mm2
Anschluß Cu-Sammelschiene
5polig, 250A
5polig
❏
______ A
Kabeleinführung
von oben
von unten
❏
❏
Kabelquerschnitt
Querschnitt
1,5 mm2
2,5 mm2
6,0 mm2
_____ mm2
Anzahl
______
______
______
______
Kabelanschluß
direkt am Gerät
❏
mit Reihenklemmen ❏
5. Einspeisung
6. Abgänge
7. Informationsleitungen
Information
Anzahl
Meldung
Einzel
Sammel
___
66
TGH 1345 / 02.2000
Seite 1 von 4
Projektierung AG2-Verteiler
Projekt
Auftraggeber
Sachbearbeiter
Datum
Gebäude
Abteilung
Abt./Raum
Telefon
© elektro systembau bender GmbH & Co.KG • Carl-Benz-Straße 10 • D-35305 Grünberg • Telefon 06401/807205 • Telefax 06401/807208
8. Platzreserve
13. Aufstellort
keine
vorsehen
❏
_______ %
erstellen
Kundenvorgabe
❏
❏
Zylinderschloß
Knebelverschluß
Doppelbarteinsatz
❏
❏
❏
9. Schaltplan
Im abgeschlossenen elektrischen Betriebsraum
Nischenaufstellung
Schaltschrank ist frei zugänglich
(Bedienung durch Laien)
Max. zulässige Transportabmessungen
10. Schaltschrankverschluß
Maße
Schutzart
Schutzklasse
Striebel&John
AEG
ABB
Hensel
ELEK
____________
❏
❏
❏
❏
❏
❏
IP ______
SK II ❏
Standverteiler
ohne IT-System Transformator
Standverteiler
ohne IT-System Transformator
(Einbautiefe der UMC von 160-240mm
beachten)
Wandverteiler (Striebel&John)
ohne IT-System Transformator
(Einbautiefe der UMC von 160-240mm
beachten!)
Breite
600
850
1100
1350
Höhe
2000
2300
Breite
320
570
820
1070
1320
1570
Höhe
2000
Breite
300
550
800
1050
1300
1570
Höhe
1900
Breite
Höhe
Tiefe
300-1300
500-1400
215-360
Höhe Tiefe
_____ _____
❏
Anschluß an zentrale Lüftung
❏
Ventilator und Thermostat über Filter frontseitig
Weg des Luftstromes
❏
Von unten vorn nach oben vorn
von seitlich unten nach seitlich oben
❏
❏
15. Differenzstromüberwachung mit Einzelgeräten RCM, RCMA
12. Gewünschte Abmessungen mit Standsockel (Striebel&John)
Standverteiler
mit IT-System Transformator
Breite
_____
Eigenbelüftung
Breite
Höhe Tiefe
______ _____ _____ mm
IP42 ❏
SK I ❏
❏
14. Be- und Entlüftung des Schrankes
11. Schaltschranktyp
Gewünschtes Fabrikat
❏
❏
Anzahl
Wandler
Abgänge
ø mm
RCM, integriertem Wandler
18
RCM, externer Wandler
15
35
Tiefe
400
70
105
140
Tiefe
360
600
210
RCMA, integriertem Wandler
18
RCMA, externer Wandler
15
35
Tiefe
225-260
70
105
140
210
67
TGH 1345 / 02.2000
Seite 2 von 4
Projektierung AG2-Verteiler
Projekt
Auftraggeber
Sachbearbeiter
Datum
Gebäude
Abteilung
Abt./Raum
Telefon
16. Überwachung mit RCMS470-System
© elektro systembau bender GmbH & Co.KG • Carl-Benz-Straße 10 • D-35305 Grünberg • Telefon 06401/807205 • Telefax 06401/807208
TN-/TT-Systeme Nr.
18. Sonstiges
1
2
3
Anzahl Abgänge
Summe
Wandler
1
2
3
Anzahl Abgänge
Summe
Wandler
Wandler ø 15mm
Wandler ø 35mm
Wandler ø 70mm
Wandler ø 105mm
Wandler ø 140mm
Wandler ø 210mm
Summe Abgänge
Anzahl RMCS (Abgänge/12)
17. Isolationsfehlersuchsystem
IT-Systeme Nr.
Wandler ø 15mm
Wandler ø 35mm
Wandler ø 70mm
Wandler ø 105mm
Wandler ø 140mm
Wandler ø 210mm
Summe Abgänge
Anzahl
Auswertegeräte EDS473-12
= Anzahl Abgänge/12
Anzahl Prüftgerät PGH473
1
1
1
68
TGH 1345 / 02.2000
Seite 3 von 4
Projektierung AG2-Verteiler
Projekt
Auftraggeber
Sachbearbeiter
Datum
Gebäude
Abteilung
Abt./Raum
Telefon
19. Aufbau Verteiler
© elektro systembau bender GmbH & Co.KG • Carl-Benz-Straße 10 • D-35305 Grünberg • Telefon 06401/807205 • Telefax 06401/807208
1
2
3
4
A
B
C
D
E
F
G
H
I
J
K
L
Standsockel 100mm
Standsockel 100mm
69
TGH 1345 / 02.2000
Seite 4 von 4
Projektierung Melde- und Bedientableau TM
Auftraggeber
Projekt
Sachbearbeiter
Datum
© elektro systembau bender GmbH & Co.KG • Carl-Benz-Straße 10 • D-35305 Grünberg • Telefon 06401/807205 • Telefax 06401/807208
Typ
B1
B1.1
B1.2
B1.3
B2
B3
B4
B4.1
B5
B6
B7
B8
B9
B10
B10.1
B11
B12
B12.1
B14
B26
B27
B28
B29
B30
B31
Funktion
Gebäude
Abteilung
Abt./Raum
Telefon
Anzahl
Leuchtdrucktaster
Funktions-
Pro
Gesamt-
einheiten
Einheit
anzahl
Überwachung IT-System/Umschalteinrichtung
Überwachung Umschalteinrichtung
Überwachung IT-System
Überwachung IT-System/Umschalteinrichtung
Isolationsüberwachung ZSV 230V
Isolationsüberwachung OP-Leuchte/Satellit
Betriebsanzeige ZSV 230V
Betriebsanzeige ZSV 24V
Lastanzeige ZSV
Medizinische Gase (Decke)
Medizinische Gase (Wand)
Schaltung OP-Leuchte
Schaltung Satellit
Schaltung Raumbeleuchtung
Schaltung Raumbeleuchtung Helligkeit
Schaltung Besetzt-Anzeige
Steuerung Jalousie
Steuerung Verdunkelung
Klimaanlage Lüftung
Fehlerstromüberwachung RCM
Fehlerstromüberwachung RCMS
Isolationsfehlersuchsystem EDS473
Warn- und Störmeldungen für sonstige Funktionen
Schaltbefehl für sonst. Funktionen mit Rückmeldung
Schaltbefehl für sonstige Funktionen
3
2
1
1
1
1
1
1
0
0
0
1
1
1
2
1
2
2
3
1
3
3
1
1
1
Textmeldungen
Einzel
Gesamt
Anbindung
Bus
Digitaleingänge
Spannung
20
10
10
20
2
2
4
4
1
6
6
2
2
0
0
0
0
0
1
1
10
10
1
0
0
Einzel
Relaisausgänge
Gesamt
Einzel
x
x
x
x
x
x
x
x
-
0
0
0
0
0
0
5
5
2
6
6
1
1
1
0
1
0
0
4
1
0
0
1
1
1
0
0
0
0
0
0
0
0
0
0
0
1
1
1
2
1
2
2
3
0
0
0
0
1
0
max. 700
Digitalein.
Relaisausg.
Gesamt
Summe
5er-Felder
Typ
Beschreibung
Tableau-Typ
1
2
3
TM .......
TM ......
TM ......
4
TM ......
Standard
Erweitert
Anzahl
Bus
B13
B13.1
B14
B14.1
B15
B15.1
B15.2
B16
B17
B18
B19
OP-Tisch Steuerung Maquet IR1120
OP-Tisch Steuerung Maquet IR1150
Klimaanlage Anzeige (Beistellung)
Klimaanlage Sollwertsteller (Beistellung)
Sprechanlage
Folien-Einbausprechstelle Fabrikat HGA
Tableau-Einbau Lautsprecher
Telefon (Beistellung)
Lichtruf (Beistellung)
Steckdose mit Klappdeckel
Potentialausgleichbuchse/-schiene
70
16
32
Anbindung
Klemmen-Eingänge
Spannung Einzel
Gesamt
Standard
Erweitert
8
16
Klemmen-Ausgänge
Einzel
Gesamt
TGH 1345 / 02.2000
Projektierung BMS-Bus
Projekt
Auftraggeber
Sachbearbeiter
Datum
Funktion / Beschreibung
Modul
Gerät
Abteilung
Abt./Raum
Telefon
Medics
Komponente
Interne
Bus-Adresse
der Komponente
Interne
Alarm-Adresse
(TM bzw. MK)
Externe
Bus-Adresse
der Komponente
Externe
Alarm-Adresse
(TM bzw. MK)
Kommentar
© elektro systembau bender GmbH & Co.KG • Carl-Benz-Straße 10 • D-35305 Grünberg • Telefon 06401/807205 • Telefax 06401/807208
Ort /
Raum-Nr.
Gebäude
71
TGH 1345 / 02.2000
72
TGH 1345 / 02.2000
Herunterladen
