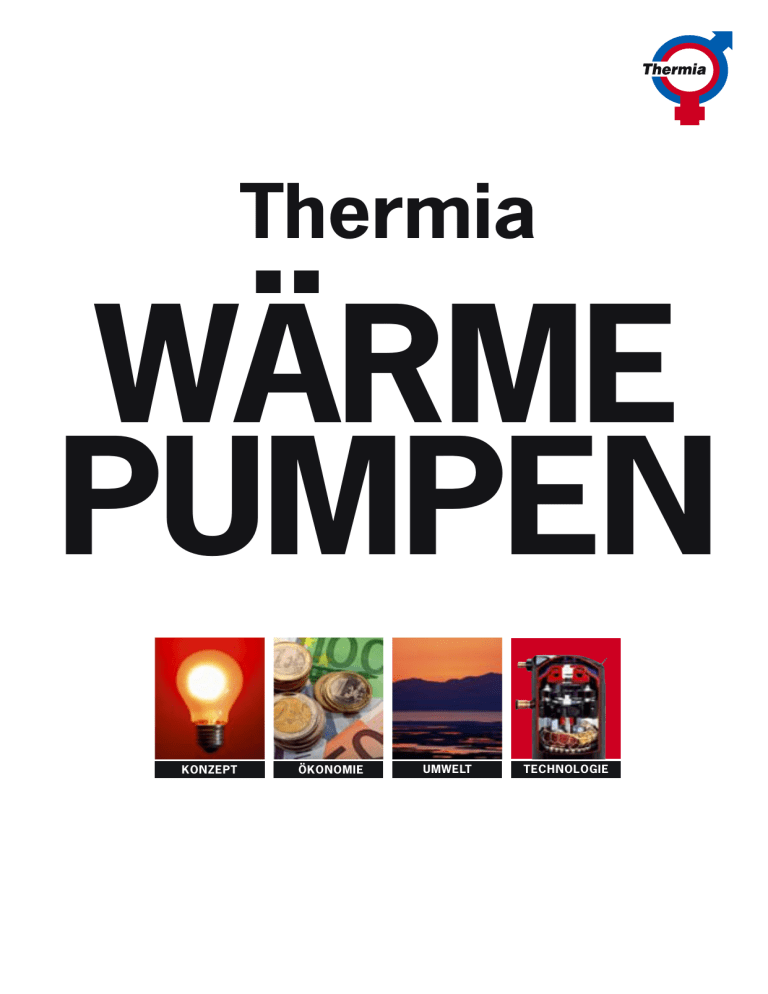

Thermia WÄRME PUMPEN KONZEPT ÖKONOMIE UMWELT TECHNOLOGIE Wärmepumpen von Thermia: Zuverlässig, wirtschaftlich und umweltfreundlich. Für diese und die nächste Generation. Rundum wirtschaftlich – heute und in Zukunft Rund um Ihr Haus ist Sonnenenergie gespeichert. Mit Hilfe von Wärmepumpen nutzen Sie diese Sonnenenergie auf effiziente Weise zum Heizen und zur Warmwassererzeugung. Für den Betrieb der Wärmepumpen ist natürlich ein wenig Energie notwendig. Der dabei erzielte Effekt ist jedoch so hoch, dass die Wärmepumpe aus jeder aufgewendeten Energieeinheit bis zu fünf Einheiten gewinnt. Erneuerbare Energiequellen sind unerschöpflich – recht beruhigend, wenn man bedenkt, dass andere Energieformen knapper und teurer werden. Sicher und zuverlässig Thermia hat 1973 die erste Wärmepumpe auf den Markt gebracht. Seit dieser Zeit haben wir annähernd hunderttausend Systeme an zufriedene Kunden geliefert. Deshalb können wir mit Bestimmtheit sagen, dass die Wärmepumpentechnologie gut erprobt ist und hinlänglich getestet wurde – und zwar sowohl in Schweden als auch international. Es ist klar, dass ein Produkt, das es mit den strengen Wintern in Schweden aufnehmen kann, praktisch überall auf der ganzen Welt einsetzbar ist. Die Wärmepumpen von Thermia haben einen ganz entscheidenden Vorteil, da sie auch als komfortable Kühlgeräte dienen können – eine Chance, die mehr und mehr genutzt wird. Im Zusammenhang mit dem Thema Technologie möchten wir auf Thermia Online hinweisen – eine Innovation, die eine Fernüberwachung und Fernsteuerung der Wärmepumpen über das Internet ermöglicht. Thermia Online sorgt nicht nur für mehr Bedienkomfort, sondern auch für sorgenfreien Betrieb. Die Wärmepumpen von Thermia sind für ihre Zuverlässigkeit bekannt. Bei einer Wärmepumpe von Thermia braucht kein Brennstoff nachgefüllt zu werden, und es fallen keine besonderen Wartungsarbeiten an. Sie läuft ganz einfach, und läuft, und läuft und läuft. Umwelt im Visier Das Grundkonzept einer Wärmepumpe besteht darin, Sonnenenergie und damit eine erneuerbare Energiequelle zu nutzen. Öl, Kohle und Erdgas sind allesamt fossile Brennstoffe, die bei der Verbrennung Kohlendioxid in die Atmosphäre abgeben. Diese Emissionen tragen erheblich zum Treibhauseffekt bei. Aus diesem Grund ist es unbedingt notwendig, alles zu tun, um den Kohlendioxidgehalt in der Atmosphäre zu begrenzen. Es ist wichtig, unsere Umwelt und Natur zu schützen. Wie ein weiser Mensch einmal sagte: Wir erben die Erde nicht von unseren Eltern, sondern leihen sie von unseren Kindern. 2 3 Das Grundkonzept einer Wärmepumpe besteht in der Nutzung freier Sonnenenergie. Mit Hilfe einer Wärmepumpe können Sie die im Erdreich In einer Erdwärmepumpe wird Sonnenenergie aus dem Erdreich gesammelt und in Ihr Haus befördert, um dort als Raumheizung zu dienen und Heißwasser zu liefern. oder in der Luft gespeicherte Sonnenenergie nutzen, um Ihr Haus zu heizen oder kühlen und Warmwasser zu erzeugen – auf wirtschaftliche und umweltfreundliche Weise. Funktionsprinzip einer geothermischen Wärmepumpe Im Boden ist Sonnenenergie gespeichert und wartet nur darauf, genutzt zu werden. Um von dieser Wärmequelle profitieren zu können, benötigen Sie eine Wärmepumpe, die Energie aus dem Erdreich oder Wasser in Ihr Haus befördert. Die Erdwärmepumpe nutzt das obere Erdreich als Wärmequelle. Dabei wird ein langer Schlauch (Erdkollektor, ca. 200 bis 400 m) etwa einen Meter tief im Erdreich verlegt oder eine Erdwärmesonde verwendet. Mit Hilfe der Pumpe zirkuliert ein Kälteträger (Gemisch aus Wasser und Frostschutzmittel) in dem Kollektor und gelangt so in die Wärmepumpe. Die Energie des Kälteträgers wird dann an eine Flüssigkeit in der Wärmepumpe abgegeben, die man als Kältemittel bezeichnet. Wenn dieses komprimiert wird, erreicht es eine Temperatur, die hoch genug ist, um Heizwirkung zu entfalten und heißes Leitungswasser zu liefern. Die Wärmegewinnung aus einem See erfolgt nach demselben Prinzip wie bei der Wärmegewinnung aus dem Erdreich. Der Schlauch wird hierbei jedoch unter Zuhilfenahme von Gewichten am Boden eines Sees oder Wasserlaufs verlegt. Eine Grundwasserwärmepumpe sammelt Energie aus dem Grundwasser. Das Wasser wird durch einen Schacht nach oben zu einem Wärmetauscher gepumpt, der zur Energierückgewinnung dient. Durch einen anderen Schacht wird das Wasser dann wieder abgeleitet. Das Prinzip einer Luftwärmepumpe Statt Sonnenenergie aus dem Erdreich oder Wasser zu sammeln, nutzt eine Luftwärmepumpe die Außenluft als Energiequelle. Anstelle eines Bohrlochs oder des Schlauchs im Erdreich wird ein Luftmodul genutzt. Das Luftmodul wird an der Außenwand eines Gebäudes platziert und arbeitet mit einer Wärmepumpe zusammen, beispielsweise der Thermia Diplomat, die im Gebäude aufgestellt ist. Neben der Wärmepumpe wird ein Entfroster aufgestellt, der das Luftmodul bei Bedarf abtaut. So ist selbst bei niedrigen Außentemperaturen effizienter Betrieb gewährleistet. Die Energie in der Außenluft wird dann vom Luftmodul an eine Flüssigkeit in der Heizpumpe abgegeben, die man als Kältemittel bezeichnet. Wenn dieses komprimiert wird, erreicht es eine Temperatur, die hoch genug ist, um als Raumheizung zu dienen und heißes Wasser zu liefern. Bei Temperaturen unter –10 °C wird die Wärmepumpe ausgeschaltet, und ein elektrisches Heizelement übernimmt automatisch ihre Funktion. Komfortkühlbetrieb Wärmepumpen von Thermia eignen sich auch als komfortable Kühlgeräte. Im passiven Kühlbetrieb wird die Temperatur im Haus durch die verhältnismäßig niedrige Temperatur im Bohrloch gesenkt. Es handelt sich hierbei um eine energiesparende Kühlfunktion, da nur die Zirkulationspumpen in der Wärmepumpe und, falls Gebläsekonvektoren zum Einsatz kommen, die Lüfter mit Energie versorgt werden müssen. Bei größerem Kühlbedarf ist eventuell eine aktive Kühlfunktion erforderlich. Aktives Kühlen bedeutet, dass das Kompressorsystem in der Wärmepumpe für die Kühlzwecke eingesetzt wird. Thermia hat zwei Optionen für Komfortkühlbetrieb im Angebot: eine Wärmepumpe mit voll integrierter passiver Kühlfunktion (Thermia Comfort) und separate Kühlmodule für passive und aktive Kühlung. 6 Die Wärmegewinnung aus einem See erfolgt nach demselben Prinzip wie bei der Wärmegewinnung aus dem Erdreich. Der Schlauch wird hierbei jedoch unter Zuhilfenahme von Gewichten am Boden eines Sees verlegt. Eine Grundwasserwärmepumpe sammelt Energie aus dem Grundwasser. Das Wasser wird durch einen Schacht nach oben zu einem Wärmetauscher gepumpt, der zur Energierückgewinnung dient. Durch einen anderen Schacht wird das Wasser dann wieder abgeleitet. Zum Heizsystem Rücklauf vom Heizsystem Eine mit Erdwärmekollektor gewinnt die im oberen Erdreich vorhandene Energie durch einen Schlauch, der ca. einen Meter tief im Erdreich verlegt wird. Die Sonnenenergie in der Außenluft wird über das Luftmodul und die Wärmepumpe gesammelt und in Ihr Haus befördert, um dort als Heizung zu dienen und Heißwasser zu liefern. 4 Der Energiefluss vom Erdreich bis in Ihr Haus Reglerventil 5 4 Unterkühler Kondensor WÄRMEPUMPE Kompressor 3 Verdampfer 7 Zur Energiequelle 2 1 Von der Energiequelle 1. Das Gemisch aus Wasser und Frostschutzmittel, das von der Pumpe im Rohr oder in den Schläuchen umgepumpt wird, entzieht dem , Erdreich, Wasser oder der Luft Energie niedriger Temperatur und gibt diese an die Wärmepumpe ab. 2. Im Verdampfer wird die Energie an ein Kältemittel abgegeben, das in Gas umgewandelt wird... 3. ... bevor es an den Kompressor weitergeleitet wird. Hier wird der Druck erhöht. wodurch die Temperatur des Kältemittels steigt. 4. Im Kondensor wird die Wärme zum Heizsystem des Gebäudes transportiert und nimmt wieder flüssige Form an. 5. Der Unterkühler ist ein zusätzlicher Wärmetauscher, der dem Kältemittel weitere Energie entzieht und das vom Heizsystem zurücklaufende Wasser vorheizt. 6. Druck und Temperatur des Kältemittels sinken im Reglerventil. 7. Das Kältemittel wird zum Verdampfer weitergeleitet, wo es erneut durch die Energie aus dem Erdreich, Wasser oder der Luft erwärmt wird und verdampft. Damit ist der Kreislauf geschlossen. 5 Thermia Diplomat und Thermia Duo Leicht verständliches Handbuch griffbereit hinter der Vorderklappe. Thermia Diplomat und Thermia Duo sind Wärmepumpen neuester Technologie und basieren auf über 30 Jahren Erfahrung. Wärmepumpen mit Höchst benutzerfreundliche Anzeige mit einer Vielzahl verschiedener Sprachenoptionen. Die Raumtemperatur lässt sich beispielsweise ganz leicht per Knopfdruck erhöhen oder senken. Hoher Energieaustausch. Thermia Diplomat und Thermia Duo sammeln im Erdreich, im Wasser oder in der Luft gespeicherte Energie auf höchst effiziente Weise. Für 4 Kilowatt Wärme verbrauchen Thermia Diplomat und Thermia Duo ca. 1 kW Strom. Unglaublich einfach. Eine grün leuchtende Anzeige besagt, dass alles ordnungsgemäß funktioniert. Funktionelles, zeitloses Design. Einfach sauber zu halten, da sich Anzeige und Tasten hinter einer Abdeckplatte befinden. optimaler Gesamtwirtschaftlichkeit für komfortablen und sorgenfreien Betrieb. Höchst zuverlässiger Betrieb. Der zuverlässige Scrollkompressor liefert während seiner gesamten Betriebsdauer hundertprozentige Kapazität. Umwelt im Visier. Das Konzept einer Wärmepumpe besteht darin, die, im Erdreich, Wasser und in der Luft gespeicherte Sonnenenergie zu nutzen und damit den Ausstoß von Treibhausgasen zu verringern. Führende Technologie. Über einen Internetanschluss und ein GPRS-Modul lassen sich Thermia Diplomat und Thermia Duo – mit Thermia Online* ausgestattet – ferngesteuert bedienen. So kann beispielsweise die Raumtemperatur erhöht oder gesenkt werden, und es ist Zugriff auf aktuelle Betriebsinformationen möglich. Mit Hilfe von Thermia Online versenden Thermia Diplomat und Thermia Duo sogar Alarme per SMS oder E-Mail an Sie oder den Installateur. Als zusätzliche Sicherheit sind Thermia Diplomat und Thermia Duo mit einer elektrischen Zusatzheizung in drei Stufen ausgestattet – 3, 6 und 9 kW. Nimmt wenig Platz ein – nicht einmal einen halben Quadratmeter Bodenfläche. Über den Raumsensor* lassen sich Daten zur Ist- und Sollraumtemperatur sowie zur aktuellen Außentemperatur bequem übermitteln. Die Temperatur kann dann entsprechend erhöht oder gesenkt werden. * Als Zubehör erhältlich. 6 7 Thermia Diplomat Thermia Diplomat ist eine äußerst wirtschaftliche und zuverlässige Wärmepumpe im Leistungsbereich 6–16 kW mit integriertem Warmwassertank. Dank dem Einsatz neuester Technologien weist Thermia Diplomat zahlreiche Komfortmerkmale auf. Der hochmoderne, speziell für Wärmepumpen entwickelte Scrollkompressor gehört dazu. Zwei weitere Beispiele sind der effektive Wärmetauscher und der Unterkühler, die zusätzliche Wärme entziehen. Die Bedienung der Steuerung ist außerordentlich einfach, beispielsweise wenn man die Temperatur erhöhen oder senken möchte. Der aktuelle Betriebsstatus sowie Diagramme mit Temperaturtrends werden angezeigt. Ein leicht verständliches Handbuch befindet sich griffbereit hinter der Vorderklappe. Mit dem neuen Steuer- und Überwachungssystem Thermia Online (Option) können Sie Ihre Wärmepumpe überall und jederzeit steuern – Sie brauchen lediglich einen Internetanschluss. Thermia Diplomat wird mit einem elektrischen Zusatzheizung mit 9 kW Leistung geliefert, das automatisch und bei Bedarf in drei Stufen (3, 6 oder 9 kW) zugeschaltet wird. Fernbedienung und Fernüberwachung! Thermia Diplomat Herausragende Leistungsmerkmale • Hervorragende Leistung. Die Wärme• • • • • pumpe erreicht einen potenziellen Energieaustausch von über 1:5. Integrierter Wassertank aus Stahl mit Kupferbeschichtung oder Edelstahl. Speziell für Wärmepumpen entworfener Scrollkompressor. Intelligente, unkomplizierte Steuerung mit Grafikanzeige. Integriertes elektrisches Heizelement mit 9 kW Leistung. Kann mit der Option Thermia Online ausgestattet werden. Mit Hilfe von Thermia Online kommunizieren Sie mit Ihrer Wärmepumpe von jedem Computer mit Internetanschluss aus. Über www.thermia.com regeln Sie die Innentemperatur, ändern Einstellungen, überwachen Temperaturwechsel und vieles mehr. Sie können die Innentemperatur senken, wenn Sie unterwegs sind, und dadurch Heizkosten sparen. Und Sie müssen nie mehr in ein kaltes Haus zurückkehren. Mit Thermia Online kann der Installateur der Wärmepumpe auch einige Fernwartungsarbeiten ausführen. Besserer und zuverlässigerer Support sind damit möglich, da er die Steuerbedienparameter schnell und einfach ohne einen Besuch beim Kunden überprüfen und ändern kann. Folgende Faktoren lassen sich überwachen/steuern Raumtemperatur Außentemperatur Warmwassertemperatur Thermia Duo Thermia Duo ist die optimale Wärmepumpe bei großem Warmwasserbedarf, da sie mit einem separaten Heißwassertank kombiniert werden kann. Separate Tanks sind in Ausführungen mit 160, 220 und 300 Litern (Thermia Mbh) oder 500, 700 und 1000 Litern (Thermia KBH) erhältlich. Thermia Duo besitzt ein integriertes elektrisches Heizelement mit 9 kW Leistung, das automatisch und bei Bedarf in drei Stufen (3, 6 oder 9 kW) zugeschaltet wird. Da die Höhe von Thermia Duo ca. 1.500 mm beträgt, eignet sich diese Wärmepumpe für den Einbau in Räumen mit niedriger Decke. Thermia Duo ist eine wirtschaftliche und zuverlässige Wärmepumpe mit einem hohen Wirkungsgrad von 6–16 kW. Da Thermia Duo auf der Wärmepumpe Thermia Diplomat basiert, weisen beide dieselben technischen Leistungsmerkmale auf, beispielsweise den hochmodernen Scrollkompressor sowie die bedienerfreundliche Steuereinheit. 8 Betriebsstatus Betriebszeiten Thermia Duo Herausragende Leistungsmerkmale • Hervorragende Leistung. Die Wärme• • • • • pumpe erreicht einen potenziellen Energieaustausch von über 1:5. Speziell für Wärmepumpen entworfener Scrollkompressor. Intelligente, unkomplizierte Steuerung mit Grafikanzeige. Integriertes elektrisches Heizelement mit 9 kW Leistung. Kann mit der Option Thermia Online ausgestattet werden. Separater Wassertank mit 160, 220 oder 300 l im selben Design lieferbar. Einsatzmöglichkeiten: a) In Kombination mit einem separaten Wassertank für besonders großen Warmwasserbedarf. b) In Kombination mit einem vorhandenen Kessel. 9 Thermia Villa Thermia Villa ist eine komplette Wärmeanlage, im Leistungsbereich 5,5 bis 15,5 kW erhältlich ist. Sie besitzt einen integrierten Wassertank und eine hochmoderne Steuerung mit Display, über das sich die Einstellungen problemlos ändern lassen. Die Wärmepumpe ist mit einem geräuscharmen und effektiven Scrollkompressor sowie einem zusätzlichen Unterkühler ausgestattet, der hinter dem Kondensor eingebaut ist. Thermia Villa wird mit einem elektrischen Heizelement mit 9 kW Leistung geliefert, das automatisch und bei Bedarf in drei Stufen (3, 6 oder 9 kW) zugeschaltet wird. Eine Sanftstartfunktion gehört zum Standard. Sie verhindert so genannte Stromspitzen und verringert die Belastung des Stromnetzes beim Start des Kompressors. Thermia Comfort Thermia Villa Herausragende Leistungsmerkmale • Eine zuverlässige Wärmepumpe mit • • • hervorragender Leistung. Die Wärmepumpe erreicht einen potenziellen Energieaustausch von bis zu 1:5. Integrierter Wassertank aus Edelstahl oder Stahl mit Kupferbeschichtung. Geräuscharmer und zuverlässiger Scrollkompressor. Integriertes elektrisches Heizelement mit 9 kW Leistung. Thermia Comfort Herausragende Leistungsmerkmale • Hervorragende Leistung. Die Wärme• • pumpe erreicht einen potenziellen Energieaustausch von bis zu 1:5. Dient als Raumheizung, liefert Warmwasser und sorgt für angenehme Kühlung. Eine zuverlässige Wärmepumpe mit integriertem Wassertank. Thermia Aer Thermia Eko Thermia Eko ist die ideale Wahl bei großem Warmwasserbedarf (da sie mit einem separaten Heißwassertank kombiniert werden kann) oder bei begrenzter Raumhöhe. Thermia Eko ist in fünf Leistungsstärken von 5,5 bis 18 kW erhältlich. Serienmäßig ist ein Unterkühler eingebaut, durch den die Pumpe noch mehr Wärme erzeugen kann. Der geräuscharme, zuverlässige Scrollkompressor ist als Standard bei allen Wärmepumpen von Thermia eingebaut. Thermia Eko ist mit einer Mikroprozessorsteuerung sowie als Standard mit einer Sanftanlauffunktion ausgestattet. Thermia Comfort ist eine kosteneffektive Wärmepumpe, die im Haus für optimales Klima sorgt – Wärme im Winter, Kühlung im Sommer und warmes Wasser zu jeder Jahreszeit. Thermia Comfort ist eine komplette Wärmeanlage mit einer elektrischen Zusatzheizung mit einer Leistung von 9 kW, einer Mikroprozessorsteuerung sowie einem integrierten Wassertank. Mit einem zusätzlichen Unterkühler, der hinter dem Kondensor eingebaut ist, kann die Wärmepumpe noch mehr Energie aufnehmen und arbeitet somit noch effizienter. Thermia Comfort liefert nicht nur günstige Wärme, sondern sorgt im Sommer auch für angenehme Kühle. Möglich wird dies durch die passive, im Gerät integrierte Kühlfunktion. Thermia Eko Herausragende Leistungsmerkmale • Eine zuverlässige Wärmepumpe mit hervorragender Leistung. Die Wärmepumpe erreicht einen potenziellen Energieaustausch von bis zu 1:5. • Geräuscharmer und zuverlässiger Scrollkompressor. • Separater Wassertank mit 160, 220 oder 300 l im selben Design lieferbar. Thermia Aer nutzt die Sonnenenergie in der Außenluft. Kernstück ist eine Wärmepumpe im Haus. Zusammen mit einem Entfroster neben der Wärmepumpe und einem Luftmodul außerhalb des Hauses ergibt sich so eine komplette Heizlösung. Mit Thermia Aer benötigen Sie weder ein Bohrloch noch Boden- oder Wasserkollektoren, und die Installation erfolgt schnell und einfach. Thermia Aer Herausragende Leistungsmerkmale • Hervorragende • • Leistung. An eine Wärmepumpe von Thermia angeschlossen, erreicht Thermia Aer einen potenziellen Energieaustausch von bis zu 1:5. Schnelle und einfache Installation. Abtauen bei Bedarf für optimale Effizienz. Die zwei Einheiten von Thermia Aer – das Luftmodul und der Entfroster – sind an die Wärmepumpe Thermia Diplomat angeschlossen. 10 11 Die Technologie Für die meisten von uns ist der Nutzen weitaus interessanter Thermia Robust Der Scrollkompressor ist eine robuste Konstruktion mit wenigen beweglichen Teilen, so dass er höchst zuverlässig arbeitet. als die Technologie, die dahinter steckt. Trotzdem möchten wir gerne etwas über die technischen Lösungen berichten, da wir sehr stolz darauf sind. Sie sind in vielen Bereichen weltweit führend. Scrollkompressor Der Scrollkompressor bewirkt im Vergleich zu einem Kolbenkompressor Effizienzsteigerungen um bis zu 20 Prozent. Im Gegensatz zu einem Kolbenkompressor sorgt er bei der Wärmepumpe darüber hinaus während ihrer gesamten Betriebsdauer für hundertprozentige Kapazität. Der Scrollkompressor hat weder Einlass- noch Auslassventile. Daraus ergeben sich beträchtliche Vorteile hinsichtlich Effizienz, Geräuschpegel und Lebensdauer. Scrollkompressoren kommen in allen Wärmepumpen von Thermia zum Einsatz. Wie schon der Name besagt, wird das Kältemittelgas mit Hilfe einer Rollfeder (Scroll) oder Spirale komprimiert. Die beiden Hauptkomponenten sind zwei runde Metallhälften mit einem spiralförmigen Kanal, der zur Mitte führt. Die Hälften werden aneinander gelegt. Eine davon ist fest, die andere führt eine Schwingbewegung aus. Das Gas vom Verdampfer wird eingesaugt und immer stärker komprimiert, je näher es zur Mitte gelangt, da der Raum in den Rollfedern immer kleiner wird. Auf diese Weise kommt es zu einem Temperatur- und Druckanstieg. Das Kältemittel, das vor Eintritt in den Kompressor eine Temperatur von –5 bis +10 °C aufwies, hat nun eine Temperatur von ca. 80 °C. Steuersystem Das Steuersystem gehört zu den wichtigsten Komponenten einer Wärmepumpenlösung. Das Steuersystem von Thermia ist das Produkt von mehr als 30 Jahren Erfahrung darin, wie sich durch optimale Regelung einer Wärmepumpe möglichst wirtschaftlicher Systembetrieb erreichen und das System optimal auf das Raumklima abstimmen lässt. Das bedeutet, dass die Wärmepumpe genauso viel Wärme erzeugt, dass das Heizsystem in der Lage ist, die gewünschte Innentemperatur aufrecht zu erhalten. Dadurch ergeben sich jährliche Einsparungen von bis zu 15 Prozent des Energieverbrauchs im Vergleich zu einer Wärmepumpe, die stets Höchsttemperatur liefert und bei der sich die Innentemperatur beispielsweise nur mit Hilfe von Heizkörperthermostaten regeln lässt. Durch den Einsatz einer Erweiterungskarte lässt sich die passive wie auch die aktive Komfortkühlung steuern. Die Erweiterungskarte eignet sich auch für zwei unterschiedliche Wärmekurven – ein Vorteil in einem Gebäude mit Fußbodenheizung und Heizkörpern. Die Steuerung dient außerdem als Informationszentrum. Hier kann der Benutzer Faktoren wie die Raumtemperatur, Warmwassertemperatur und den Betriebsstatus regeln und überwachen. Unterkühler Der Unterkühler ist ein zusätzlicher Wärmetauscher, mit dessen Hilfe dem Kältemittel Energie entzogen werden kann, nachdem es im Kondensor der Wärmepumpe verflüssigt ist. Der Unterkühler sorgt dafür, dass von der Wärmequelle der Wärmepumpe (Bohrloch, oberes Erdreich usw.) mehr freie Energie gewonnen werden kann, die sich dann für das Heizsystem des Hauses nutzen lässt. Der Unterkühler ist ein zusätzlicher Wärmetauscher, so dass die Wärmepumpe mehr Wärme von der Energiequelle gewinnt. 12 Thermia Robust ist eine WärmepumpenProduktreihe, die für größere Installationen, beispielsweise Gewerbeeinrichtungen, gedacht ist. Das System ist sehr vielseitig und lässt sich an den Bedarf der einzelnen Einrichtungen anpassen, da sich die verschiedenen Basisgrößen – von 13 bis 45 kW – kombinieren lassen, so dass die gewünschten Kapazitätsanforderungen erfüllt werden können. Es sind zwei verschiedene Temperaturleistungsbereiche erhältlich: 13 kW, 16 kW, 23 kW und 26 kW für 65 °C und 22 kW, 28 kW, 38 kW und 45 kW für 55 °C. Alle Modelle sind mit einem Unterkühler, Heißdampfkühler und einem Scrollkompressor ausgestattet. Für die Produktreihe Robust gibt es ein umfassendes Programm an Steuerungen, beispielsweise in kaskadenförmigen Installationen und für eine Komfortkühlung. Thermia Robust Herausragende Leistungsmerkmale • Hervorragende Leistung. Die Wärme• • pumpe erreicht einen potenziellen Energieaustausch von über 1:5. Ausreichende Kapazität zur Beheizung großer Installationen wie Gewerbeeinrichtungen. Mit einem Unterkühler und einem Heißdampfkühler ausgestattet. Thermia Mbh und Thermia KBH Thermia Mbh ist ein effizienter Warmwasserbereiter. Er ist eine hervorragende Ergänzung und 100 % kompatibel mit den Thermia Wärmepumpen Thermia Eko und Thermia Duo. Zusammen liefern sie optimale Heizleistung und Warmwasser. Thermia Mbh ist in drei Größen erhältlich, mit 160, 220 und 300 Liter, sowie mit einem Stahltank mit Kupferbeschichtungen oder einem Edelstahltank. Für größeren Warmwasserbedarf gibt es den Warmwasserbereiter Thermia KBH. Thermia KBH ist in Volumen von 500, 700 und 1.000 Litern erhältlich. Über die Steuerung kann der Bediener die Innentemperatur regeln, Einstellungen ändern, Temperaturwechsel überwachen und vieles mehr. Gleichzeitig arbeitet die Wärmepumpe stets mit höchster Effizienz. 13 Geringer Energieverbrauch, mehr Komfort Dieses große Georgianische Haus in Mittelschottland wurde 2003 renoviert. Es hat sechs Bewohner und nutzt Heizkörper für die Wärmeverteilung. Die Wärmekollektoren für Wärmequellen im Erdreich sind horizontal vergraben, und eine Thermia DuoWärmepumpe mit einem Wassertank Mbh 300 ist installiert. Das System erwärmt auch das Wasser in einem 12 m x 5 m großen Swimming-Pool. Die Åkerstedts im schwedischen Karlskoga sind mit ihrer Wärmepumpe Thermia Diplomat sehr zufrieden. Sie konnten ihre Heizkosten damit um mehr als 75 Prozent senken. Rozita und Mikael leben mit ihren Kindern Edvin und Ebba in einem hellen, hübschen Haus. Von dem Haus ausblickt man auf ein riesiges Feld, das momentan von einer Schneeschicht bedeckt ist, die dem Dezember alle Ehre macht. Die Familie hat Thermia Di- 14 plomat im Dezember 2002 installiert. Die Wärmepumpe trat an die Stelle eines so genannten „Dreifachkessels“, der Öl, Strom und Holz kombinierte. Auf die Idee, eine Wärmepumpe einzusetzen, kamen wir wegen der hohen Öl- und Strompreise und nach entsprechenden Gesprächen in der Arbeit. Rozita and Mikael holten von verschiedenen Herstellern Angebote ein und entschieden sich dann für Thermia, auch wenn das nicht das günstigste Produkt war. „Für uns war es wichtig, dass das Unternehmen Erfahrungen mit Installationen aufweisen kann“, so Mikael. „Auf die Installateure von Thermia kann man sich wirklich verlassen.“ Mit Thermia Diplomat konnten die Heizkosten in ihrem Haushalt um mehr als 75 Prozent gesenkt werden. „Ich bin in der Arbeit fast den ganzen Tag mit einem Grinsen herumgelaufen, als die Öl- und Strompreise stiegen“, erklärt Mikael. Auf die Frage, ob sich die Wärmepumpe problemlos warten lässt, antwortet Rozita mit einem Lächeln. „Man muss gar nichts machen.“ Die Installation ging schnell und problemlos vonstatten und hat höchstens einen Tag gedauert. Als wir uns gerade verabschieden wollen, kommen die Schwiegereltern. „Hier sind noch ein paar zufriedene Eigentümer einer Wärmepumpe“, sagt Mikael und nickt den Neuankömmlingen zu. „Wir haben sie gerade überzeugt. Bekommen wir auch Provision?“ fragt er scherzhaft. Dieses 165 m2 große Haus in Polen wird seit seiner Fertigstellung im Winter 2002 von einer Thermia Villa 75 beheizt. Die Wärme wird über zwei Kollektoren im Erdreich mit einer Gesamtlänge von 350 m gesammelt. Das Haus weist eine Kombination aus Heizkörpern und Fußbodenheizung auf. Der Eigentümer entschied sich für eine Wärmepumpe von Thermia, da sie umweltfreundlich und wirtschaftlich ist. Die Eigentümer dieses Hauses auf den Hvaler-Inseln in Norwegen haben 2000 eine Thermia Villa 90 eingebaut und damit von einer Elektroheizung auf eine Erdwärmepumpe umgestellt. Seitdem hat sich ihr Energieverbrauch um mehr als die Hälfte verringert, von 35.000 kWh/Jahr auf 14.000 kWh/Jahr, einschließlich der Haushaltsstromversorgung. 15 Moderne Zeiten, moderne Heizlösungen Kirche in Sipoo, Finnland Zu Anfang gab es nur gusseiserne Öfen. Letztendlich bekam sie aber eine Wärmepumpe von Thermia. Die Kirche in Sipoo, Finnland, hat im Laufe der Jahre viele Heizlösungen erlebt. Im Jahre 1885 wurde die Kirche von fünf holzbefeuerten Gusseisenöfen beheizt, vier im Hauptbereich und einem in der Sakristei. Kirchenbesuchern, die neben einem dieser Öfen saßen, wurde es während des Gottesdienstes wohl ziemlich heiß, während weiter entfernt Sitzende ihre Mäntel anlassen mussten. Und so ging es weiter, bis in den Dreißigerjahren ein neues Heizsystem notwendig wurde. 1936–37 wurde unter der Kirchenkanzel ein unterirdischer Kesselraum angelegt, in dem ein Zentralheizungskessel aufgestellt wurde. Anfangs wurde der Kessel 16 mit Holz und später mit Kohle gespeist. Die Hauptkirche und weitere Bereiche wurden mit großen, dicken Gusseisenelementen versehen. In den Siebzigerjahren installierte man in der Kirche einen neuen Kessel mit Ölbrenner. Die Gusseisenelemente wurden durch Heizkörper mit Stahlplatten ersetzt. 1997 wurde die Erdwärme ins Spiel gebracht, hauptsächlich aus Umweltschutzüberlegungen. Die Tatsache, dass zwei Drittel der geothermischen Energie in Gestein gespeicherte, reine Sonnenenergie sind, war mit ausschlaggebend für die Wahl dieser Technologie aus den verschiedenen Optionen. Die Kirche war sich außerdem dessen bewusst, dass eine Fußbodenheizung und eine Hot-Dry-Rock-Heizung sehr gut zusammenarbeiten. Deshalb machte man sich daran, in der ganzen Kirche Rohre für die Fußbodenheizung zu verlegen. Das Ergebnis sollte eine überall wirksame, komfortable Heizung im gesamten Gebäude sein – ganz gleich, wo die Besucher sitzen. Ein wunderschöner Mosaikbetonboden mit guter Wärmeleitfähigkeit wurde auf den Heizrohren verlegt. Ausgehend von einem durchschnittlichen Ölverbrauch von 38 m3 pro Jahr setzte man die Leistungsanforderungen der Kirche bei strenger Kälte mit 208 kW an, den jährlichen Energiebedarf mit 344.000 kWh. Die Lösung waren zwei Wärmepumpen Thermia Robust mit 45 kW. Die Energie für die Wärmepumpen wird von acht Bohrlöchern im Gestein außerhalb der Kirche bezogen, die eine Tiefe von 180 m und einen Durchmesser von 140 mm aufweisen und diagonal verlegt wurden, so dass nur vier Betriebsschächte erforderlich waren. Das Gemisch aus Wasser und Frostschutzmittel wird von diesen Bohrlöchern über ein 110 mm langes Sammelrohr zu den Wärmepumpen im alten Kesselraum unter der Kirche geleitet. Durch die Umstellung von einer Ölheizung auf eine Hot-Dry-Rock-Heizung konnte der Energieverbrauch der städtischen Wohnungsbaugesellschaft im schwedischen Strömstad um mehr als die Hälfte gesenkt werden. Die erste Wärmepumpe von Thermia wurde 1984 installiert. Heute werden 1250 Wohnungen der Gesellschaft mit Erdwärmepumpen von Thermia beheizt. Die Heiz- und Komfortkühlanlage des Konferenz- und Ferienzentrums Tanum Strand im Südwesten von Schweden besteht aus sieben Wärmepumpen Thermia Robust mit einer Kapazität von 35 kW. 17 Das ist Thermia Meilensteine Thermia liefert komfortable, umweltfreundliche und zuverlässige Heiz- und Kühllösungen. Unsere Werke in Schweden und Finnland fertigen Wärmepumpen, Pelletheizsysteme, Kessel und Warmwasserbereiter. Die Thermia-Gruppe erzielt mit ca. 350 Mitarbeitern einen Umsatz von mehr als 50 Mio. EUR. Von Holzöfen zu Wärmepumpen, die Heiztradition von Thermia reicht bis ins Jahr 1889 zurück. Heute ist Thermia in seinen Produktbereichen weltweit führend. Die Wärmepumpen von Thermia werden in Arvika in Mittelschweden entwickelt und gefertigt. Wenn man einmal einige Jahre zurückblickt, wird schnell klar, Thermia – früher und heute Thermia blickt auf eine lange Tradition zurück. Per Andersson aus Arvika, Schweden, begann bereits 1889 damit, holzbefeuerte Öfen herzustellen. 1923 wurde dann eine Personengesellschaft mit dem Namen Thermia-Verken gegründet. Damals hatte das Unternehmen Produkte wie Warmwasserbereiter und Öfen im Angebot. Die erste Wärmepumpe kam 1973 auf den Markt. Seitdem wurden mehr als 100.000 Wärmepumpen an zufriedene Kunden in ganz Europa geliefert. Heute ist Thermia in seinen Produktbereichen weltweit führend. Die Entwicklungsabteilung von Thermia arbeitet mit Universitäten und Forschungsinstituten zusammen. Thermia ist über ein Händlernetz in den meisten europäischen Ländern vertreten. Weitere Informationen finden Sie auf unserer Website unter www.thermia.com, oder wenden Sie sich an unsere Firmenzentrale (Kontaktdetails auf der Rückseite dieser Broschüre). dass Thermia ein Pionier in der Entwicklung von Wärmepumpen ist. Hier einige der Meilensteine. 1973. Im Rahmen eines Zusammenarbeitungsprojekts entwickelt Thermia Schwedens erste Wärmepumpe mit integriertem Warmwasserbereiter. 1977. Thermia konzentriert sich auf Installateure und stellt im ersten Jahr 14 ein. 1977. Der Anfang dessen, was heute als das Schulungszentrum von Thermia bekannt ist. Alle Installateure müssen eine Schulung absolvieren, bevor sie als Vertreter von Thermia-Produkten anerkannt werden. 1980. Ein revolutionäres Wärmetauscherkonzept wird unter der Leitung von 18 Professor Erik Grandryd, Thermias Entwicklungsleiter zu dieser Zeit, entwickelt. Die Wärmeübertragung nimmt drastisch zu, während die Menge des Kältemittels aus Umweltschutzgründen von 8 auf 1,7 kg verringert wird. 1984. Thermia entwickelt vollautomatische Steuerungen für Wärmepumpen, Warmwasserbereitern und Zusatzheizungen. 1993. Thermia stellt die erste Wärmepumpe vor, bei der alle Einheiten (Wärme, Warmwasser, Elektroheizelemente und Computersteuerung) in einem 60 x 60 cm großen Modul enthalten sind. 1994. Thermia setzt erstmals Scrollkompressoren ein, die effizienter, zuverlässiger und geräuscharmer arbeiten. einen Dienst mit der Bezeichnung Thermia Online gelegt, womit sich eine Wärmepumpe über das Internet überwachen und steuern lässt. 2002. Thermia stellt den ersten Scrollkompressor vor, der für Wärmepumpen entwickelt wurde (und nicht für Kühl/Gefriergeräte). Mit dieser Innovation lässt sich die jährliche Effizienz drastisch steigern. 2004. Thermia stellt TWS vor – eine einzigartige Technologie, mit der der erste Warmwasserbereiter produziert werden kann, der speziell auf Wärmepumpen abgestimmt ist. Ergebnis: die beste Warmwassererzeugung auf dem Markt. 2000. Thermia bringt eine Lösung zur Fernüberwachung von Wärmepumpen auf den Markt. Damit ist der Grundstein für 19 Box 950, S-671 29 Arvika, Schweden. Tel: +46 (0)570-813 00. Fax: +46 (0)570-144 10 THERMIA VÄRME AB www.thermia.com 20 Liljedal Communication AB. Fotografen, Seiten 2, 6, 7 und 17: Christer Pöhner, Christer Pöhner Bild AB. Weitere Fotos: Fotoarchiv von Thermia. Druck: PAGROUP, 2005
