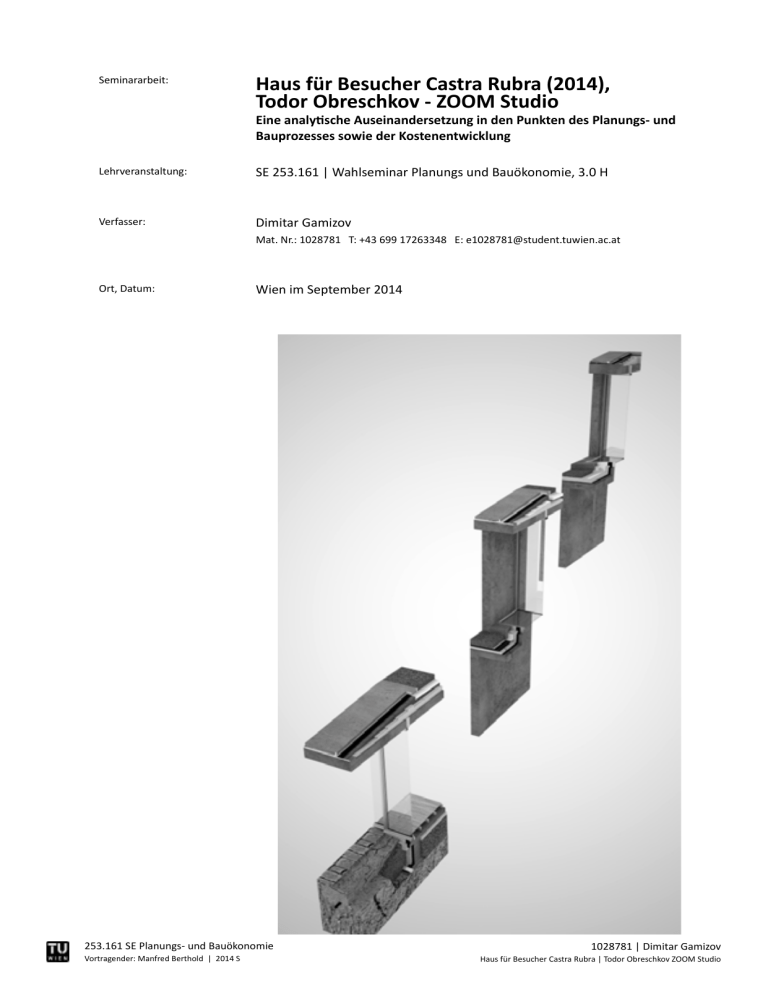

Seminararbeit:
Haus für Besucher Castra Rubra (2014),
Todor Obreschkov - ZOOM Studio
Eine analytische Auseinandersetzung in den Punkten des Planungs- und
Bauprozesses sowie der Kostenentwicklung
Lehrveranstaltung:
SE 253.161 | Wahlseminar Planungs und Bauökonomie, 3.0 H
Verfasser:
Dimitar Gamizov
Mat. Nr.: 1028781 T: +43 699 17263348 E: [email protected]
Ort, Datum:
Wien im September 2014
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
Inhaltsverzeichnis
I Zusammenfassung/Abstrakt3
II Objektdokumentation
4
1. Einleitung/Problemstellung/Ziel5
2. Material/Methodik14
3. Resultate20
4. Visualisierung22
5. Gegenüberstellung26
6. Kostenvergleich27
7. Diskussion28
8. Resümee/ Konklusion29
9. Quellenverzeichnisse30
Anhang31
2
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
I Zusammenfassung/ Abstrakt
Diese Seminararbeit umfasst die bautechnische Lösung einer Fassade ab
Entwurf bis zur Ausführung und deren
Realisierung in der Praxis dar. In diesem
Fall wird das Projekt des Hauses für Besucher beim Weingut „Kastra Rubra“ in
Kolarovo, Bulgarien betrachtet.
Das Weingut ist eines der größte in Bulgarien. „Kastra Rubra“ (Die Rote Burg)
war eine alte römische Burg auf dem
Weg „Via Diagonalis“.
Derzeit hat das Weingut keine Schlafzimmer für Besucher und das nächstgelegene Hotel ist etwa 30 km entfernt.
Aus diesem Grund hat sich der Eigentümer dafür entschieden zwei neue Häuser für Gäste zu bauen. Das Dorf Kolarovo hat nach offiziellen Angaben nur
17 Einwohner und nicht mehr als sieben kleine Häuser. Deshalb wollte der
Architekt Todor Obreschkov einen zur
Hälfte unterirdischen Bau, der mit der
Umgebung in Einklang ist. Da er auch
für das ganze Weingut verantwortlich
gewesen ist, wurde er mit der Aufgabe
betraut die Gasthäuser zu entwerfen.
Die Durchführung des Projekts ist momentan auf Grund der Bankenkrise in
Bulgarien verzögert worden.
In dieser Arbeit sollen die unterschiedlichen Entwurfsphasen näher betrachtet werden und die Problemstellungen
und Veränderungen im Prozess von der
Planung bis zur Ausführung analysiert
werden. Außerdem werden Objektdokumentationen und Fotomaterialien
über die Entwicklung der Baustelle vorhanden sein, wobei diese wegen des
Baustopps nicht vollständig sind.
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
The topic of this seminar paper shows
engineering and technical solution of a
façade from its design until completion and its practical implementation.
The case under observation is that of
the house for visitors for the winery
“Kastra Rubra” in Kolarovo, Bulgaria. It
is one of the biggest in Bulgaria. “Kastra
Rubra” (The Red Castle) was an old roman castle on the way “Via Diagonalis”.
At this point there are no rooms for the
visitors of the winery and the nearest
hotel is about 30 km from there. As a
result, the owner has taken the decision to build two new houses for the people visiing the site. The village Kolarovo
has only 17 inhabitants and not more
than 7 Houses. Therefore, architect Todor Obreshkov wanted to build a semisubterranean house that communicates with the surrounding area.
He has designed the whole winery and
was hence assigned the project for the
guest-houses.
Until now, the project has been put on
hold, because of the bank crisis in Bulgaria.
This paper outlines the details of the
different project phases and analyzes
the problems and alterations in the
process from designing until completion. The work contains project documentation and photos from the development of the construction site, which
however are incomplete, as a result of
construction suspensions
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
3
II Objekdokumentation
Bauträger: Wiegut Kastra Rubra, Bulgarien
Architektur: Todor Obreschkov, ZOOM Studio
Ort:Kolarovo, Bulgarien
Baubeginn:Juni 2013
Abb.1: Bauplatz, Zeichnung Todor Obreshkov
4
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
1. Einleitung/ Problemstellung/ Ziel
Das Haus für Besucher beim Weingut
„Kastra Rubra“ ist das erste von insgesamt zwei geplanten Häusern in der
Umgebung (im Areal*). Das erste Produktionsgebäude wurde 2006 eröffnet
und seitdem bauen Investoren jedes
Jahr neue Bauten dazu. Das Projekt
wird durch den Europäischen Fond für
regionale Entwicklung kofinanziert.
Das Weingut befindet sich in der Region Trakija, wo seit römischen Zeiten die Produktion von Wein eine der
Hauptbeschäftigungen ist.
Durch die neu geplanten Häuser ergibt
sich die Möglichkeit Übernachtungen
für Touristen, Geschäftspartner und
Besucher anzubieten. Diese sind notwenig, da die Gäste derzeit in der Stadt
Harmanli, welche 30 km entfernt ist.
Menschen aus der ganzen Welt gehen
auf Touren, wegen der Geschichte der
Region. Geschäftspartner produzieren
ihre eigenen Weine und auch Rabbiner
aus Israel machen die heiligen Weine
dort.
Haus 1 ist das Thema dieses Projekts.
Der Bau ist halb unterirdisch und be-
steht aus neun Zimmern, einem Wohnzimmer (Raum für „ruhige Spiele“), ein
Fitnessraum und ein Verkostungsraum.
Das Gebäude ist auf drei Ebenen (Unten – wo die Schlafzimmern sind; Mitte
- Zwei große Schlafzimmer, die Verkostungsraum und der Fitnessraum; Oben
– der Raum für ruhige Spiele und die
kleine Küche) gebaut. Die obere Ebene
ist insgesamt 195 m2 groß ,
die mittlere Ebene – 292m2 und die
Untere – 382 m2. Jedes Schlafzimmer
hat sein eigenes WC und Bad und das
Interieur ist von insgesamt acht unterschiedlichen Designern gestaltet. Das
ganze Gebäude ist südlich orientiert
und auf einem Hügel gebaut. Das gibt
den Besucher einem wunderschönen
Blick auf die Weinberge des Weingutes. Aus wirtschaftlichen Gründen haben die Investoren eine Baufirma aus
der nächsten größeren Stadt gewählt.
Das Problem war, dass diese Firma keine Sichtbetonwände gemacht hat. Es
gab noch weitere Probleme mit den
Glasflächen über dem Stiegenhaus und
mit der Entwässerung.
Abb.2: Satelitbild - https://
www.google.com/maps/
place/Vinarna+Kastra+Rubr
a/@41.96935,26.02232,84
7m/data=!3m2!1e3!4b1!4m
2!3m1!1s0x40a7f50f1c1090
05:0x10e88d971b03a000
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
5
Abb.3: Grundriss Ebene
Oben
Polierplan
6
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
Abb.4: Grundriss Ebene Mitte
Polierplan
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
7
Abb.5: Grundriss Ebene Unten
Polierplan
8
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
Abb.6: Grundriss Ebene Dach
Polierplan
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
9
Abb.7: Schnitt A1
Polierplan
10
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
Abb.8: Schnitt A2
Polierplan
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
Abb.9: Schnitt A3
Polierplan
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
Abb.10: Schnitt A4
Polierplan
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
11
Abb.11: Schnitt B3 Polierplan
Abb.13: Schnitt B4 Polierplan
12
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
Abb.12: Schnitt B5 Polierplan
Abb.14: Schnitt B7 Polierplan
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
13
2. Material/Methodik
Alle Fundamente, Decken und Wandscheiben bei diesem Projekt, sind aus
Stahlbeton ausgeführt.
Die Bodenkonstruktion besteht aus
inverse r Böschung aus Schotter oder
Kies auf Schichten von 20 cm Tiefe.
Darüber zehn cm dicker Beton, danach
die 40 cm dicke Stahlbetonstruktur. Böschung und LDPE Folie liegen unter der
zehn cm Stahlbetonplatte. Bei den unterschiedlichen Räumen gibt es unterschiedlichen Bodenbelag. Die Meisten
sind aus poliertem Betonindustrieboden oder Holzparket.
Die Treppen sind aus vorfabrizierten
Betonelementen gemacht. Die Außenwände (nicht Stützmauer) sind aus 24
cm dickem, wasserdichtem Stahlbeton.
Die letzte Schicht ist entweder aus Stein
oder aus Sichtbeton. Die Stützmauern
haben eine Dicke zwischen 20 und 25
cm. Alle Wände haben mindestens 10
cm Wärmedämmung aus XPS. Das Dach
ist ein Flachdach mit extensiver Dachbegrünung. Alle Abdichtungen sind mit
EPDM Membranen System ausgeführt.
Teilweise gibt es auch abgehängte Decken aus Holzplatten. Die Fenster reichen bis zu einer Höhe von 300 cm.
Die Fensterrahmen sind aus Aluminium
gemacht. Wegen der Baustopps gibt
es noch keine finalen Entscheidungen
bezüglich der Innenräume, weil jedes
Zimmer von unterschiedlichen Personen gestaltet wird.
Abb.15: Foto,
Arbeitsatmosphäre, Todor
Obreshkov
Abb.16-17: Fotos, Sichtbeton
Detail, Todor Obreshkov
14
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
Abb.18: Foto, Fundierung,
Todor Obreshkov
Abb.19: Foto, Rohbau,
Todor Obreshkov
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
15
Abb.20: Foto, Rohbau,
Todor Obreshkov
Abb.21: Foto, Rohbau,
Todor Obreshkov
16
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
Abb.22: Foto, Rohbau,
Todor Obreshkov
Abb.23: Foto, Rohbau,
Todor Obreshkov
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
17
Abb.24: Foto, Rohbau,
Dimitar Gamizov
Abb.25: Foto, Rohbau,
Dimitar Gamizov
18
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
Abb.26: Foto, Innen,
Dimitar Gamizov
Abb.27: Foto, Innen,
Dimitar Gamizov
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
19
3. Resultate
Bei dieser Baustelle gab es gewisse
Probleme. Zuerst der Wunsch des Architekten nach sichtbaren Betonwände
in welchem Bereich die Baufirma keine
Kenntnisse und Erfahrungen hat. Sie
haben eine relativ alte Schalung aus
Holz genutzt und eine falsche Betonmischung bestellt. Deswegen waren
die Resultate nicht zufrieden stellend.
Ungerade und nicht glatte Oberflächen, welche dem Wunsch des Architekten nicht entsprachen. Die Schuld
war nicht zu hundert Prozent der Baufirma zuzuweisen, da das Budget sehr
klein war und sie daher immer die billigste Variante wählen musste. Andere
Schwierigkeiten gab es bei der Entwässerung. Anfangs haben die Ingenieure
gesagt, dass diese nicht überall nötig
sei, da das Haus auf einem Fels situiert
ist. Diese Entscheidung war auch mit
Sparmaßnahmen verbunden. Selbstverständlich wurde der Fehler nach
dem ersten großen Regenschauer offensichtlich und somit wurde ein Entwässerungssystem zu den bestehenden Plänen hinzugefügt. Die Baufirma
sollte Teile von den Decken abbrechen,
damit sie die Rohre positionieren können. Das hat viel gekostet und der Bauträger war natürlich unzufrieden, hatte
aber keine andere Möglichkeit.
Abb.28: Foto, Fensterdetail Problem,
Dimitar Gamizov
Abb.29: Foto, Fensterdetail Neuzustand,
Dimitar Gamizov
20
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
Abb.30: Foto, Fensterdetail,
Dimitar Gamizov
Das dritte große Problem waren die
Glasflächen (L-förmige Fenster) über
den Stiegen. Diese sind keine Serienproduktion und sind speziell für dieses
Projekt entworfen worden. Da die
Firma nicht genügend Details hatte,
ist das Resultat anders geworden, als
gewünscht. Dazu noch es gab einen
Fehler in der Planung, da das Gefälle
nur 1,5 % ist und der horizontale Teil
fast immer schmutzig ist.
Das Gebäude wurde nur in 2D geplant.
Es gab keine 3D Modelle oder Renderings, weil solche nicht nötig waren.
Bestand die während der zwei Besuche auf der Baustelle (der erste im
April und der Zweite im Juli) gemacht
worden sind. Das Rohmodell war in
Rhinoceros 5.0 gebaut und bearbeitet.
Danach wurde es mit „vray 2.0“ plugin für Rhinoceros gerendert, um einen
optimalen Einblick zu bekommen. Das
Bild wurde noch mit Photoshop CS 5.1
und Illustrator 5.1 bearbeitet bis man
das finale Resultat erhalten hat.
Bei diesem Gebäude gab es keine
Möglichkeit einen richtigen Fassadenschnitt zu machen, deswegen wurden
Segmente vom Schnitt der durch das
Stiegenhaus geht genommen und somit wurde die Fassade repräsentiert.
Um das 3D Modell zu erstellen, wurden 2D dwg Zeichnungen vom Architekten benutzt und mit dazu gegeben
Erklärungen per E-Mail für die Details
versandt. Dazu noch die Fotos vom
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
21
4.Visualisierung
Abb.31: Foto,
Dimitar Gamizov
Abb.32: Detail,
Todor Obreschkov
Verglasung
Holzdecke 8 cm
Estrich 10 cm
STB Platte 10 cm
Folie 0,1 cm
Wärmedämmung XPS 8 cm
Erde
Abb.33: Visualisierung,
Dimitar Gamizov
Stein Bodenbelag
Erde
Kies
Geotextile
Wärmedämmung XPS
EPDM Abdichtung
STB Fundament
Drainagerohr
22
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
Abb.34: Foto,
Dimitar Gamizov
Abb.35: Detail,
Todor Obreschkov
Abb.36: Visualisierung,
Dimitar Gamizov
Verglasung
Betonfertigteil
Schotter
Geotextile
Drainageplatte
Folie 0,1 cm
Wärmedämmung XPS 8 cm
EPDM 1,14 mm
Leichtbeton 2 - 3,23 cm
STB Decke 15 cm
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
23
Abb.37: Foto,
Dimitar Gamizov
Abb.38: Detail,
Todor Obreschkov
Verglasung
Abb.39: Visualisierung,
Dimitar Gamizov
Betonfertigteil
Schotter
Geotextile
Folie 0,1 cm
Wärmedämmung XPS 8 cm
EPDM 1,14 mm
Leichtbeton 2 - 3,23 cm
STB Decke 15 cm
24
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
Abb.40: Detail,
Todor Obreschkov
Abb.41: Visualisierung,
Dimitar Gamizov
Leichtbeton
Geotextile
EPDM 1,14 mm
Estrich
Folie
Wärmedämmung XPS
STB Decke
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
Verglasung
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
25
5. Gegenüberstellung
Der Architekt hat keine andere Pläne für dir
Fassade gemacht.
Abb.42: Schnitte,
Todor Obreschkov
26
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
6. Kostenvergleich
Ebene Unten
Stein Bodenbelag
Erde
Kies
Geotextile
Wärmedämmung XPS
EPDM Abdichtung
STB Fundament
Verglasung
STB Decke
Wärmedämmung XPS
Folie
Estrich
EPDM
Geotextile
Leichtbeton
Ebene Mitte
STB Decke
Leichtbeton
EPDM
Wärmedämmung XPS
Folie
Drainageplatte
Geotextile
Schotter
Betonfertigteil
Verglasung
STB Decke
Wärmedämmung XPS
Folie
Estrich
EPDM
Geotextile
Leichtbeton
Ebene Oben
STB Decke
Leichtbeton
EPDM
Wärmedämmung XPS
Folie
Geotextile
Schotter
Betonfertigteil
Verglasung
STB Decke
Wärmedämmung XPS
Folie
Estrich
EPDM
Geotextile
Leichtbeton
m2
Anzahl
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
BGN/m2(3)
m3
0,42
0,8
0,4
0,25
0,15
0,2
0,25
0,15
0,2
0,25
€/m2(3)
Summe BGN
Summe €
35,85
5,18
34,06
3,39
17,98
27,93
20,34
541,94
20,34
17,98
0,9
37,28
27,93
3,39
40,32
18,28
2,64
17,37
1,73
9,17
14,24
10,37
276,39
10,37
9,17
0,46
19,01
14,24
1,73
20,56
35,85
2,18
27,25
3,39
17,98
27,93
8,14
541,94
5,09
17,98
0,90
37,28
27,93
3,39
40,32
797,53
18,28
1,11
13,90
1,73
9,17
14,24
4,15
276,39
2,59
9,17
0,46
19,01
14,24
1,73
20,56
406,74
20,34
40,32
27,93
17,98
0,9
33,43
3,39
33,13
50
994,33
20,34
17,98
0,9
37,28
27,93
3,39
40,32
10,37
20,56
14,24
9,17
0,46
17,05
1,73
16,90
25,50
507,11
10,37
9,17
0,46
19,01
14,24
1,73
20,56
3,05
40,32
27,93
17,98
0,90
33,43
3,39
6,63
50,00
994,33
5,09
17,98
0,90
37,28
27,93
3,39
40,32
1310,84
1,56
20,56
14,24
9,17
0,46
17,05
1,73
3,38
25,50
507,11
2,59
9,17
0,46
19,01
14,24
1,73
20,56
668,53
20,34
40,32
27,93
17,98
0,9
3,39
33,13
50
1043,51
20,34
17,98
0,9
37,28
27,93
3,39
40,32
10,37
20,56
14,24
9,17
0,46
1,73
16,90
25,50
532,19
10,37
9,17
0,46
19,01
14,24
1,73
20,56
3,05
40,32
27,93
17,98
0,90
3,39
6,63
50,00
1043,51
5,09
17,98
0,90
37,28
27,93
3,39
40,32
1326,59
1,56
20,56
14,24
9,17
0,46
1,73
3,38
25,50
532,19
2,59
9,17
0,46
19,01
14,24
1,73
20,56
676,56
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
Als Grundlage für die
Kostenberechnung
der
Einzelnen Bauteil wurde
der Kostenberechung der
Firma “GTBrand” genommen.
27
7. Diskussion
Ein kurzes Interview wurde mit dem
Architekten des Gebäudes, Herr, Todor
Obreschkov, in seinem Studio in Sofia
durchgeführt. Das Gespräch wurde im
April 2014 durchgeführt.
Erklären Sie mir bitte, wie ist die Idee
für das Gebäude entstanden?
Das Weingut „Kastra Rubra“ ist eines
der größten in Bulgarien und hat deswegen viele Besucher. Derzeit haben
sie keine Möglichkeit für Übernachtungen. Es gibt viele Leute, die auch wegen Geschäftsgesprächen kommen, die
mehr als einen Tag dauern und deswegen müssen sie in der nächsten große
Stadt, Harmanli, schlafen, die etwa 30
km entfernt ist. Deshalb hat der Eigentümer sich dazu entschieden diesen
Bau zu beginnen.
Um die Umgebung nicht zu beunruhigen und da das ganze Weingut halbunterirdisch gebaut ist, haben wir uns
dazu entschieden das Haus auch halbunterirdisch zu entwerfen. Das Gebäude ist so situiert, dass alle Zimmer nach
Süden blicken und einen wunderschönen Blick auf die Weinnfelder des Weingutes bieten.
Wie viele Mitarbeiter sind an diesem
Projekt beschäftigt?
Hauptsächlich habe ich das Haus alleine
entworfen. Zwei weitere Leute haben
mir bei den Zeichnungen geholfen. Für
die Innenarchitektur ist aber ein anderes Büro verantwortlich. Dort Arbeiten
mehrere Leute, weile jedes Zimmer ein
unterschiedliches Design habenund separat von den anderen gestaltet werden soll.
Was für eine technische Probleme haben sie gehabt?
Dieses Projekt war eines der Schlimmsten in meiner Karriere. Es gab fast in
jedem Bereich ein ernstes Problem.
Derzeit beschäftigen wir uns mit den LFörmigen Fenstern über dem Stiegenhaus. Außerdem haben wir wegen des
geringen Budgets viele Kompromisse
machen müssen und daher gibt es so
viele Probleme. Beispiele dafür sind die
ungeraden Sichtbetonwände und das
fehlende Entwässerungs-System.
Abb.43: Foto,
Todor Obreshkov
28
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
8. Resümee/Konklusion
Mit dem Haus für Besucher beim
Weingut „Kastra Rubra“ in Kolarovo,
Bulgarien erschafft der Architekt nicht
sein bestes Projekt, aber sicher eines
der interessantesten Gebäude in der
Region. Mit seinen drei Ebenen und
dem wunderschöne Ausblick nach
Süden wird das Haus eine sehr gute
Übernachtungsmöglichkeit
bieten.
Eine der Stärken des Gebäudes sind
die acht unterschiedlichen Designs der
Schlafzimmer. Jedes einzelne wird eine
andere, einzigartige Atmosphäre für
die Besucher bieten.
Die Probleme, mit dem dieses Gebäude verbunden ist,zeigen dass jeder
Versuch Geld an wichtigen Bereichen
zu sparen, zu Schwierigkeiten bei der
Fertigstellung führt. Man kann viel aus
den Problemen dieses Baus lernen.
Die Verwendung falscher Materialien
und der Mangel an Erfahrung der Arbeiter spielen eine wichtige Rolle in
dem Prozess. Fehlende Zeichnungen
von Hauptdetails sind auch ein schwerwiegender Fehler. Dieses Projekt weist
viele Probleme auf, die bei bulgarischen Bauten leider häufig anzutreffen
sind. Das letzte Wort hat der Investor,
der keine technische Ausbildung hat,
und nicht der Architekt, wie es eigentlich sein sollte.
Abb.44: Foto,
Dimitar Gamizov
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
29
9.Quellenverzeichnis
Abb.1:
Bauplatz, Zeichnung - Todor
Obreshkov
19.07.2013
Abb.20:
Foto, Rohbau,
Todor Obreshkov
12.12.2013
Abb.32:
Detail, Todor Obreschkov,
DWG Zeichnung
07.08.2013
Abb.2:
Satelitbild - Google Earth
Screenshot
https://www.google.com/maps/
place/Vinarna+Kastra+Rubra/@
41.96935,26.02232,847m/data
=!3m2!1e3!4b1!4m2!3m1!1s0x
40a7f50f1c109005:0x10e88d97
1b03a000
Abb.21:
Foto, Rohbau,
Todor Obreshkov
20.12.2013
Abb.33:
Visualisierung,
Dimitar Gamizov
31.08.2014
Abb.22:
Foto, Rohbau,
Todor Obreshkov
28.01.2014
Abb.34:
Foto,
Dimitar Gamizov
30.07.2014
Abb.3:
Grundriss Ebene Oben
Polierplan, DWG Zeichnung Todor Obreshkov
07.08.2013
Abb.4: Grundriss Ebene Mitte
Polierplan, DWG Zeichnung
07.08.2013
Abb.23:
Foto, Rohbau,
Todor Obreshkov
30.12.2013
Abb.35:
Detail, Todor Obreschkov,
DWG Zeichnung
07.08.2013
Abb.24:
Foto, Rohbau,
Dimitar Gamizov
22.04.2014
Abb.36:
Visualisierung,
Dimitar Gamizov
31.08.2014
Abb.25:
Foto, Rohbau,
Dimitar Gamizov
22.04.2014
Abb.37:
Foto,
Dimitar Gamizov
30.07.2014
Abb.26:
Foto, Innen,
Dimitar Gamizov
30.07.2014
Abb.38:
Detail, Todor Obreschkov,
DWG Zeichnung
07.08.2013
Abb.27:
Foto, Innen,
Dimitar Gamizov
30.07.2014
Abb.39:
Visualisierung,
Dimitar Gamizov
31.08.2014
Abb.28:
Foto, Fensterdetail Problem,
Dimitar Gamizov
30.07.2014
Abb.40:
Detail, Todor Obreschkov,
DWG Zeichnung
07.08.2013
Abb.5:
Grundriss Ebene Unten
Polierplan, DWG Zeichnung Todor Obreshkov
07.08.2013
Abb.6:
Grundriss Ebene Dach
Polierplan, DWG Zeichnung Todor Obreshkov
07.08.2013
Abb.7-14:
Schnitte - Polierplan, DWG
Zeichnung - Todor Obreshkov
07.08.2013
Abb.15:
Foto, Arbeitsatmosphäre, Todor
Obreshkov
07.11.2013
Abb.16-17:
Fotos, Sichtbeton Detail, Todor
Obreshkov
17.12.2013 und 02.10.2013
Abb.18:
Foto, Fundierung,
Todor Obreshkov
10.07.2013
Abb.19:
Foto, Rohbau,
Todor Obreshkov
11.10.2013
30
Abb.29:
Foto, Fensterdetail Neuzustand,
Dimitar Gamizov
30.07.2014
Abb.30:
Foto, Fensterdetail,
Dimitar Gamizov
22.04.2014
Abb.31:
Foto,
Dimitar Gamizov
30.07.2014
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
Abb.44:
Foto,
Dimitar Gamizov
30.07.2014
Abb.41:
Visualisierung,
Dimitar Gamizov
31.08.2014
Abb.42:
Schnitte,
Todor Obreschkov
DWG Zeichnung
07.08.2013
Abb.43:
Foto,
Todor Obreshkov
09.04.2014
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
Anhang
Skizze Detail Fenster, ZOOM
Studio
31
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
Skizze Detail Fenster, ZOOM
Studio
32
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
1028781 | Dimitar Gamizov
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
253.161 SE Planungs- und Bauökonomie
Vortragender: Manfred Berthold | 2014 S
Haus für Besucher Castra Rubra | Todor Obreschkov ZOOM Studio
1028781 | Dimitar Gamizov
Тяло А
Подложен бетон -6,9/-5,90
Кофраж, армировка и бетон за
фундаменти кота -6,90/-5,90
Кофраж, армировка и бетон за
рамбалки
Подложен бетон -4,9
Кофраж, армировка и бетон за
фундаменти кота -4,90
Подложен бетон -3,90
Кофраж, армировка и бетон за
фундаменти кота -3,90
Кофраж, армировка и бетон за
рамбалки
Кофраж, армировка и бетон на стени
до кота +0,20
Изпълнение на обратен насип до
кота +0,00
Армирана настилка
Кофраж, армировка и бетон за стени
и колони до кота+3,52
Кофраж, армировка и бетон за плоча
на кота+3,52
Тяло В
Подложен бетон
Кофраж, армировка и бетон за
фундаменти
Кофраж, армировка и бетон за
рамбалки
Кофраж, армировка и бетон на стени
до кота -2,80
Изпълнение на обратен насип до
кота -2,80
Армирана бетонова настилка
Кофраж, армировка и бетон плоча на
кота -2,80
Направа на бордове
Част "Архитектура"
Тухлена зидария
Покрив
Дограми
Фасади
Мазилки
Сухо строителство
Облицовки
Тавани
Настилки
8
ВЪЗЛОЖИТЕЛ:
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
7
6
5
4
3
2
КЪЩА ЗА ГОСТИ
Част: Мобилизация
Мобилизация и временно селище
Разчиставане на площадката
Част “Конструктивна
СМР до кота +0.20(-0,10)м
Масов изкоп и изкоп за фундаменти
Task Name
1
ID
Start
Tue 16,7,13
Tue 16,7,13
Fri 09,8,13
Mon 19,8,13
Mon 19,8,13
Mon 19,8,13
Mon 26,8,13
Thu 12,9,13
Sun 06,10,13
Sun 15,9,13
Sat 05,10,13
Mon 21,10,13
Sat 09,11,13
Mon 21,10,13
4 days
97 days
20 days
14 days
24 days
30 days
20 days
16 days
19 days
15 days
20 days
Wed 07,8,13
Sat 03,8,13
Fri 26,7,13
Sun 21,7,13
Wed 17,7,13
10 days
2 days
4 days
7 days
5 days
4 days
1 day?
38 days?
Fri 09,8,13
Fri 26,7,13
Sun 28,7,13
2 days
12 days
12 days
Mon 01,7,13
Thu 11,7,13
5 days
10 days
Fri 05,7,13
Sat 06,7,13
1 day?
5 days
Tue 16,7,13
Sun 30,6,13
Mon 01,7,13
1 day
4 days
14 days
Thu 27,6,13
3 days
Wed 19,6,13
Fri 21,6,13
1 day
3 days
Fri 07,6,13
Wed 19,6,13
12 days
63 days?
Fri 07,6,13
Fri 07,6,13
77 days?
12 days
Wed 05,6,13
Mon 03,6,13
Mon 03,6,13
Mon 03,6,13
2 days
174 days?
4 days
2 days
Duration
Finish
Thu 22,8,13
Sat 23,11,13
Sat 07,9,13
Sun 08,9,13
Sat 05,10,13
Mon 04,11,13
Fri 04,10,13
Sun 20,10,13
Fri 08,11,13
Sat 23,11,13
Sat 09,11,13
Sun 18,8,13
Thu 08,8,13
Tue 06,8,13
Thu 01,8,13
Thu 25,7,13
Sat 20,7,13
Tue 16,7,13
Thu 22,8,13
Tue 20,8,13
Sat 27,7,13
Thu 08,8,13
Thu 25,7,13
Mon 29,7,13
Mon 15,7,13
Fri 05,7,13
Wed 10,7,13
Sun 30,6,13
Thu 04,7,13
Sat 29,6,13
Wed 19,6,13
Sun 23,6,13
Tue 20,8,13
Tue 18,6,13
Tue 18,6,13
Thu 22,8,13
Thu 06,6,13
Sat 23,11,13
Thu 06,6,13
Tue 04,6,13
ay
03
14
07 Jun
07 Jun
07 Jun
06 Jun
05
July
27
19
09 Aug
27 Jul
19 Aug
08 Aug
06 Aug
20 Aug
08 Sep
15 Sep
12 Sep
22 Aug
18 Aug
22 Aug
07 Sep
September
01
12
22 Aug
21
20 Aug
26 Aug
19 Aug
19 Aug
09 Aug
07 Aug
10
08 Aug
01 Aug
25 Jul
03 Aug
26 Jul
29 Jul
August
30
25 Jul
20 Jul
16 Jul
28 Jul
26 Jul
15 Jul
21 Jul
17 Jul
16 Jul
16 Jul
16 Jul
10 Jul
05 Jul
04 Jul
11 Jul
06 Jul
01 Jul
08
30 Jun
05 Jul
01 Jul
30 Jun
29 Jun
23 Jun
19 Jun
18 Jun
18 Jun
16
27 Jun
21 Jun
19 Jun
19 Jun
06 Jun
04 Jun
June
05 Jun
03 Jun
03 Jun
25
03 Jun
ГРАФИК ЗА ИЗПЪЛНЕНИЕ
05 Oct
15
21 Oct
21 Oct
04 Oct
05 Oct
October
04
06 Oct
23
17
23 Nov
23 Nov
December
28
09
23 Nov
ИЗПЪЛНИТЕЛ:
09 Nov
08 Nov
04 Nov
09 Nov
20 Oct
November
26
06
.
Bauzeitplan, GTBrand Ltd.,
Gergana Tabakova
33
