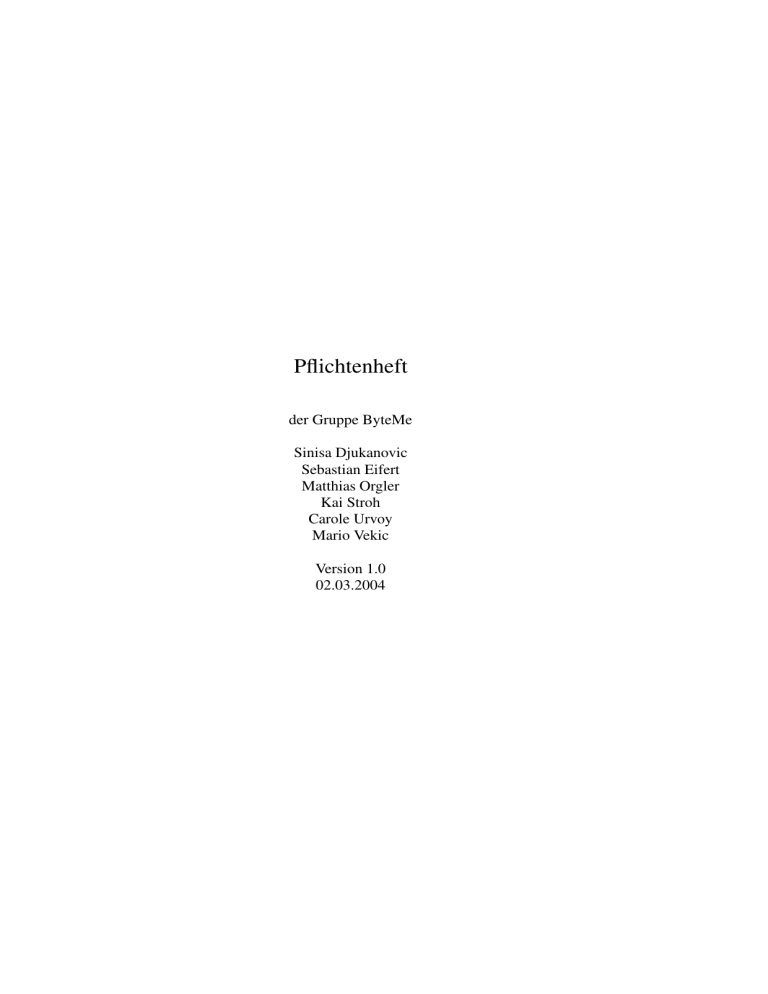

Pflichtenheft - Praktische Informatik

Pflichtenheft
der Gruppe ByteMe
Sinisa Djukanovic
Sebastian Eifert
Matthias Orgler
Kai Stroh
Carole Urvoy
Mario Vekic
Version 1.0
02.03.2004
2
Inhaltsverzeichnis
1 Einleitung
1.1 Beteiligte Parteien . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.2 Kapitelübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9
9
10
2 Projektübersicht
2.1 Ist-Zustand . . . . . . .
2.2 Soll-Zustand . . . . . . .
2.2.1 Musskriterien . .
2.2.2 Wunschkriterien
.
.
.
.
.
.
.
.
11
11
12
14
14
3 Anforderungsspezifikation
3.1 Use Case Modell . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1.1 Persistenzmanagement . . . . . . . . . . . . . . . . . . . .
3.1.1.1 Ein bestehendes Netz öffnen . . . . . . . . . . .
3.1.1.2 Ein neues Netz anlegen . . . . . . . . . . . . . .
3.1.1.3 Das aktuelle Netz exportieren / speichern . . . . .
3.1.1.4 Zusammenführen von zwei Netzen . . . . . . . .
3.1.2 Knotenmanagement . . . . . . . . . . . . . . . . . . . . .
3.1.2.1 Einen neuen Knoten in ein Netz einfügen . . . . .
3.1.2.2 Einen Knoten aus einem Netz löschen . . . . . .
3.1.2.3 Eigenschaften eines Knotens bearbeiten . . . . .
3.1.3 Verbindungsmanagement . . . . . . . . . . . . . . . . . . .
3.1.3.1 Eine Verbindung zwischen zwei Knoten erstellen
3.1.3.2 Eine Verbindung zwischen zwei Knoten auflösen .
3.1.3.3 Eigenschaften einer Verbindung bearbeiten . . . .
3.1.3.4 Die Zielknoten einer Verbindung bearbeiten . . .
3.1.4 Visualisierung . . . . . . . . . . . . . . . . . . . . . . . .
3.1.4.1 Knoten fokussieren . . . . . . . . . . . . . . . .
3.1.4.2 Navigation durch das Netz . . . . . . . . . . . .
3.1.4.3 Visualisierungsmodus verändern . . . . . . . . .
3.1.4.4 Anwenden eines Filters auf die Visualisierung . .
3.1.4.5 Suchen eines Knotens . . . . . . . . . . . . . . .
3.1.5 Typenmanagement . . . . . . . . . . . . . . . . . . . . . .
3.1.5.1 Neues Typenprofil anlegen . . . . . . . . . . . .
3.1.5.2 Bestehendes Typenprofil laden . . . . . . . . . .
3.1.5.3 Neuen Typen hinzufügen . . . . . . . . . . . . .
3.1.5.4 Typ löschen . . . . . . . . . . . . . . . . . . . .
3.1.5.5 Typ bearbeiten . . . . . . . . . . . . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
15
15
17
17
18
19
20
21
21
22
23
24
24
25
26
27
28
28
29
30
31
32
33
33
34
35
36
37
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
3
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
INHALTSVERZEICHNIS
4
3.1.5.6 Einem Netz ein Typenprofil zuordnen . . . . . . . .
Sonstiges . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1.6.1 Eine mit einem Knoten verbundene Aktion ausführen
3.1.6.2 Undo / Redo . . . . . . . . . . . . . . . . . . . . .
3.1.6.3 Bookmark auf einen Knoten erstellen . . . . . . . .
3.1.7 Priorisierung der Use Cases . . . . . . . . . . . . . . . . . .
Nicht-funktionale Anforderungen . . . . . . . . . . . . . . . . . . .
3.1.6
3.2
4 Benutzerinterface
4.1 Persistenzmanagement .
4.2 Knotenmanagement . . .
4.3 Verbindungsmanagement
4.4 Visualisierung . . . . . .
4.5 Typenmanagement . . .
4.6 Sonstiges . . . . . . . .
38
39
39
40
41
42
42
.
.
.
.
.
.
45
45
47
47
48
48
48
5 Architektur
5.1 Grundlagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2 Bibliotheken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
51
51
51
6 Entwicklungsprozess
6.1 Interne Organisation . . . . . . . . . . . . . . . . . . .
6.2 Prozessstruktur . . . . . . . . . . . . . . . . . . . . . .
6.2.1 Rational Unified Process . . . . . . . . . . . . .
6.2.1.1 Einführungsphase . . . . . . . . . . .
6.2.1.2 Entwurfsphase . . . . . . . . . . . . .
6.2.1.3 Konstruktionsphase . . . . . . . . . .
6.2.1.4 Übergangsphase . . . . . . . . . . . .
6.2.2 Extreme Programming . . . . . . . . . . . . . .
6.2.2.1 Pair-Programming . . . . . . . . . . .
6.2.2.2 Refactoring . . . . . . . . . . . . . .
6.3 Iterationsplan . . . . . . . . . . . . . . . . . . . . . . .
6.4 Prototypen . . . . . . . . . . . . . . . . . . . . . . . . .
6.5 Zeitplanung . . . . . . . . . . . . . . . . . . . . . . . .
6.6 Verwendete Software und Tools . . . . . . . . . . . . .
6.6.1 Werkzeuge zur Dokumentation . . . . . . . . . .
6.6.2 Werkzeuge zur Verwaltung und Kommunikation
6.6.3 Werkzeuge zur Entwicklung . . . . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
53
53
53
54
54
54
54
54
55
55
56
56
58
58
59
59
60
60
7 Qualitätssicherung
7.1 Einleitung . . . . . . . . . . . . . . . . . . . .
7.2 Qualitätsmerkmale . . . . . . . . . . . . . . .
7.2.1 Änderbarkeit/Analysierbarkeit . . . . .
7.2.2 Stabilität/Zuverlässigkeit . . . . . . . .
7.2.3 Übertragbarkeit . . . . . . . . . . . . .
7.2.4 Konfigurierbarkeit . . . . . . . . . . .
7.2.5 Nutzwert . . . . . . . . . . . . . . . .
7.2.6 Konformität . . . . . . . . . . . . . . .
7.2.7 Anwendbarkeit/Benutzerfreundlichkeit
7.2.8 Effizienz . . . . . . . . . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
61
61
61
61
62
62
62
62
62
62
63
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
INHALTSVERZEICHNIS
5
7.2.9 Prozessqualität . . . . . . . . .
Umsetzung im Projekt . . . . . . . . .
7.3.1 Einleitung . . . . . . . . . . . .
7.3.2 Richtlinien . . . . . . . . . . .
7.3.3 Dokumentation von Änderungen
7.3.4 Layout und Stil . . . . . . . . .
7.3.4.1 Code-Dokumentation
7.3.4.2 Namensgebung . . .
7.3.4.3 Programmierstandard
7.3.5 Tests . . . . . . . . . . . . . .
7.3.5.1 Unit-Tests . . . . . .
7.3.5.2 Manuelle Tests . . . .
7.3.5.3 Fehlerdokumetation .
7.3.5.4 Durchführung . . . .
7.3.6 Kommunikation . . . . . . . .
Merkmals-Maßnahmen-Zuordnung . . .
Kontrolle der Qualität . . . . . . . . . .
Risikomanagement . . . . . . . . . . .
7.6.1 Mangelhafter Zeitplan . . . . .
7.6.2 Keine ordentliche Spezifikation
7.6.3 Anforderungs-Inflation . . . . .
7.6.4 Weggang von Personal . . . . .
7.6.5 Umzug in das Zintl-Gebäude . .
7.6.6 Bibliotheken . . . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
63
63
63
64
64
64
65
65
65
65
65
66
66
66
66
67
67
67
68
68
69
70
70
71
8 Rechtsgrundlagen
8.1 Vertragspartner und Vertragsgegenstand
8.2 Urheber- und Nutzungsrechte . . . . . .
8.3 Change-Request-Verfahren . . . . . . .
8.4 Schadensersatz- und Wartungsansprüche
8.4.1 Gewährleistung und Wartung . .
8.4.2 Schadensersatzansprüche . . . .
8.5 Anwendbares Recht und Gerichtsstand .
8.6 Zusicherungen . . . . . . . . . . . . . .
8.7 Ende des Vertragsverhältnisses . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
73
73
73
73
74
74
74
74
74
74
A Eine Einführung in Topicmaps
A.1 Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
A.2 Konzepte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
A.2.1 Kurze Einführung in Topicmaps . . . . . . . . . . . . . . . .
77
77
78
78
B Glossar
81
7.3
7.4
7.5
7.6
6
INHALTSVERZEICHNIS
Abbildungsverzeichnis
2.1
2.2
Sitemap von www.inxight.com . . . . . . . . . . . . . . . . . . . . .
Visual Thesaurus . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13
13
3.1
Übersicht über den Zusammenhang der Use Cases. . . . . . . . . . .
16
4.1
4.2
Konzeptzeichnung der Benutzeroberfläche . . . . . . . . . . . . . . .
46
Erste Implementierung einer Benutzeroberfläche (erweiterter Prototyp 1) 46
6.1
Zeitliche Fixierung der Meilensteine . . . . . . . . . . . . . . . . . .
7
59
8
ABBILDUNGSVERZEICHNIS
Kapitel 1
Einleitung
Die Gruppe ByteMe nimmt am Software-Engineering-Praktikum der Technischen Universität Darmstadt - Fachbereich Informatik - Fachgebiet Softwaretechnologie im Wintersemester 2003/2004 (SE2003) teil und entwickelt für die Firma Daedalos Consulting
GmbH1 ein Werkzeug zur Bearbeitung und Visualisierung semantischer Netze. Für die
Betreuung seitens der TU Darmstadt ist Dipl.-Ing. Michael Haupt zuständig.
Dieses Pflichtenheft soll die genaue Aufgabenstellung festlegen, und damit Mißverständnisse zwischen Daedalos und ByteMe verhindern. Die Angaben in diesem Dokument sind für beide Seiten bindend, es handelt sich also um einen Vertrag zwischen der
Firma Daedalos und der Gruppe ByteMe.
1.1 Beteiligte Parteien
An der Entwicklung des Visualisierungswerkzeugs sind folgende Parteien beteiligt,
nachfolgend Auftraggeber und Auftragnehmer genannt:
Auftraggeber
Daedalos Consulting GmbH
Ruhrtal 5
D-58456 Witten
Germany
Der Auftraggeber wird vertreten durch:
Thorsten Dittmar
E-Mail: [email protected]
Auftragnehmer
TUD, Projektgruppe ByteMe, bestehend aus
• Sinisa Djukanovic
• Sebastian Eifert
1 http://www.daedalos.com/
9
KAPITEL 1. EINLEITUNG
10
• Matthias Orgler
• Kai Stroh
• Carole Urvoy
• Mario Vekic
1.2 Kapitelübersicht
• Kapitel 2 gibt einen allgemeinen Überblick über den Ist- und den Soll-Zustand
des Projektes. Insbesondere werden an dieser Stelle die Muß- und Wunschkriterien festgelegt.
• Kapitel 3.1 enthält die Anforderungen an das Projekt in Form von Use Cases.
Diese Use Cases spiegeln somit den gewünschten Funktionsumfang des Projektes wider.
• Kapitel 4 beschreibt das geplante Benutzerinterface.
• Kapitel 5 beschreibt die grundlegende Architektureigenschaften des Systems.
• Kapitel 6 stellt den Entwicklungsprozess und einige darin verwendete Verfahren
dar und gibt einen Überblick über den zeitlichen Rahmen des Projekts.
• Kapitel 7 behandelt Aspekte der Qualitätssicherung.
• Kapitel 8 erläutert die rechtlichen Bedingungen des Vertrags mit Daedalos.
• Anhang A gibt eine kurze Einführung zum Thema Topicmaps.
• Anhang B ist ein Glossar, der Fachbegriffe erläutert.
Kapitel 2
Projektübersicht
Seit einiger Zeit gibt es aus unterschiedlichen Ansätze, für den Menschen typische
Denkstrukturen auch rechnergestützt zu erfassen und zu modellieren. Zwei Richtungen
sind dabei besonders sichtbar.
Zum einen versucht das W3C, eine neue Art von Web zu implementieren. Den Seiten dieses Webs wird neben struktureller Information auch jede Menge semantischer
Information mitgegeben. Wer in Zukunft zum Beispiel in Google nach LKW sucht,
der wird auch die Seiten finden, in denen das Wort Lastkraftwagen steht. Diese zusätzlichen Informationen können nicht nur die Qualität der Suchergebnisse erheblich
verbessern, auch wird es völlig neue Navigationswege geben.
Zum anderen werden Mindmaps und artverwandte Kreativitätsmanagementmethoden immer beliebter. Dabei werden Gedanken, Ideen und ähnliches in einer nicht sequentiellen Form als „Knoten“ erfasst, zwischen denen anschließend semantische Verknüpfungen durch das Anlegen von Verbindungen hergestellt werden können. Verschiedene Möglichkeiten der Bearbeitung erlauben anschließend die Reorganisation
von solchen Gedanken oder sogar die Generierung von Kapitelstrukturen, beispielsweise für Word-Dokumente.
Manche Werkzeuge führen diese Ansätze auch zusammen, indem sie Websites
durchsuchen und aus deren Linkstruktur eine Art Mindmap erzeugen.
Die Struktur ist heute weitestgehend beschrieben. Unter anderem hat das W3C
einen Standard festgelegt, der das Format der Speicherung von semantischen Netzen
in einem XML-Dokument beschreibt (das so genannte XTM-Format).
Auch gibt es einige Open-Source-Werkzeuge zur textuellen Bearbeitung, doch bisher sind entsprechende grafische Werkzeuge sehr teuer und meist auch nicht an eigene
Bedürfnisse anpassbar.
2.1 Ist-Zustand
Die Firma Daedalos benutzt derzeit zu Testzwecken einige Tools zur Strukturierung
von Informationen, zur Visualisierung solcher Strukturen sowie zur Erfassung inhärenter Zusammenhänge. Eines dieser Tools ist „PersonalBrain“ der Firma „TheBrain
Technologies Corporation“.
Hierbei sind die Mitarbeiter allerdings auf zahlreiche Schwächen des Systems gestoßen. Zunächst besitzt PersonalBrain nicht die gewünschte Flexibilität, da es nur zwei
Verbindungstypen (Synonym und Abhängigkeit) kennt. Zudem ist die Software nicht
11
KAPITEL 2. PROJEKTÜBERSICHT
12
plattformübergreifend, sondern nur für Win32-Systeme erhältlich. Daedalos setzt jedoch hauptsächlich Linux- und Apple-Rechner ein.
Schwierigkeiten treten darüberhinaus bei der Interaktion mit bestehenden Knoten
(z.B. dem Verschieben) oder bei der visuellen Auswertung der Informationsnetze auf,
da immer nur ein sehr kleiner Ausschnitt des Netzes angezeigt wird.
2.2 Soll-Zustand
Ziel des Projektes ist es, eine Anwendung zu entwickeln, die es erlaubt, Knoten und
deren Verbindungen zu anderen Knoten in semantischen Netzen zu verwalten.
Die verwendete Technologie muss Java ab Version 1.4 sein. Alle dabei benutzten
Komponenten müssen lizenzrechtlich die Weiterentwicklung des Projektes auf OpenSource-Basis zulassen.
Sowohl Knoten als auch die Verbindungen können unterschiedlichen Typs sein.
Verbindungen eines bestimmten Typs von einem Knoten zum nächsten können zum
Beispiel bedeuten, dass der eine Knoten ein Synonym für einen anderen Knoten ist.
Viele weitere Typen sind denkbar (Simplifizierung, Spezialisierung, Teilaspekt, Konsequenz, etc.). Auch Knoten können Typen haben, z.B. eine These, ein Fakt, ein Axiom oder eine Datei. Die Typen unterscheiden sich durch Layoutinformationen, Farben,
Umrandung und gegebenenfalls andere Aktionsmöglichkeiten. Es soll die Möglichkeit
bestehen, Typen je nach individuellem Bedarf zu erstellen und die oben erwähnten
Eigenschaften festzulegen.
Dabei sollte mit verschiedenen Sichtweisen auf das Netz experimentiert werden.
Gängige Sichtweisen sind
• die Fokussierung auf einen Knoten, verbunden mit der automatischen Darstellung der angrenzenden Knoten,
• sich selbst dynamisch anordnende Knoten, wobei meist nur ein Teil des Netzes
dargestellt werden kann,
• vollständige Abbildung des Netzes (hauptsächlich von kleineren Netzen) mit
oder ohne automatischer Anordnung der Knoten.
Beispiele für eine gelungene Implementierung einiger dieser Darstellungsweisen
sind auf den folgenden Webseiten zu finden:
• http://inxight.com/map/ (siehe Abbildung 2.1)
• http://www.visualthesaurus.com/online/index.html (siehe Abbildung 2.2)
Da der Auftraggeber für seine Aufgabe ein flexibles Tool benötigt, das insbesondere
beliebige Knoten- und Verbindungstypen unterstützt und dabei plattformübergreifend
einsetzbar ist, reichen die bisher am Markt erhältlichen Programme nicht aus. Unser
Ziel ist es, eine in den genannten Punkten verbesserte Software zur Visualisierung semantischer Netze zu entwickeln.
2.2. SOLL-ZUSTAND
13
Abbildung 2.1: Sitemap von www.inxight.com
Abbildung 2.2: Visual Thesaurus
KAPITEL 2. PROJEKTÜBERSICHT
14
2.2.1 Musskriterien
Die Implementierung der folgenden Musskriterien wird von der Gruppe ByteMe fest
zugesagt. Details zu den einzelnen Kriterien werden im Rahmen der Use Cases (s.
Kapitel 3.1) näher spezifiziert.
• Das Programm muss die Möglichkeit bieten, semantische Netze in einer 2DAnsicht darzustellen und eine Navigation durch die Netze erlauben.
• Der Benutzer muss in der Lage sein, Knoten zu einem Netz hinzuzufügen und
wieder zu löschen. Die Eigenschaften eines Knotens sollen bearbeitbar sein. Diese Anforderungen gelten analog auch für Verbindungen.
• Es muss möglich sein, die Netze in Form von Dateien abzuspeichern und wieder
zu laden. Das Zusammenführen von mehreren Netzen muss möglich sein.
• Das Programm muss die Möglichkeit bieten, im laufenden Betrieb zwischen den
verfügbaren Visualisierungsarten umzuschalten. Der Benutzer muss darüberhinaus in der Lage sein festzulegen, bis zu welcher Tiefe die verschiedenen Verbindungstypen - ausgehend vom derzeit fokussierten Knoten - verfolgt werden
sollen.
• Das Typenmanagement muss hinsichtlich Flexibilität und Konfigurierbarkeit den
Ist-Zustand übertreffen. Es muss möglich sein, die einzelnen Typen anhand einer
Farbcodierung o.ä. in der verwendeten Ansicht zu unterscheiden.
• Es muss möglich sein, einem Knoten bzw. seinem Typ eine Aktion (z.B. das
Starten eines Programms oder das Öffnen einer Webseite) zuzuordnen, die auf
Befehl des Benutzers vom System ausgeführt wird.
2.2.2 Wunschkriterien
Die nachfolgenden als wünschenswert erachteten Funktionen sind keine Musskriterien, d.h., sie werden von der Gruppe ByteMe nur implementiert, falls vor Ablauf des
Vertrages bereits alle Musskriterien verwirklicht und ausreichend getestet sind. Die
hier aufgeführten Punkte sind nicht verpflichtend, sollen aber eine spätere Richtung
der Weiterentwicklung aufzeigen. ByteMe wird versuchen, das Projekt so zu gestalten,
dass eine spätere Implementierung einfach möglich ist.
• Nach Vervollständigung der 2D-Ansicht, die in den Musskriterien beschrieben
ist, können weitere Experimente mit alternativen Visualisierungsarten (z.B. eine
sphärische 2D-Visualisierung) folgen.
• Eine Kompatibilität zum XTM (XML Topicmap) Standard wäre wünschenswert,
d.h. die Möglichkeit, Netze einzulesen, die ursprünglich nicht von unserem Programm erstellt wurden.
• Evtl. könnte die Datenhaltung in einer Datenbank erfolgen, so dass alle Aktionen
des Benutzers sofortige Auswirkungen auf die persistente Speicherung haben.
• Netze könnten von entfernten Quellen geladen werden, die sich nicht im lokalen
Dateisystem widerspiegeln, z.B. über das Internet via HTTP.
Kapitel 3
Anforderungsspezifikation
3.1 Use Case Modell
Die hier beschriebenen Use Cases spezifizieren den gewünschten Funktionsumfang der
Anwendung. Sie stellen implementierungsunabhängig Episoden aus der Benutzung in
abstrakter Weise dar, die zum Erreichen eines Ziels des Benutzers dienen. Konkrete
Vorgehensweisen, die stark vom Design der Benutzerschnittstelle abhängen, werden,
soweit sie zum gegenwärtigen Zeitpunkt schon geplant sind, in Kapitel 4 beschrieben.
Abbildung 3.1 verdeutlicht den Zusammenhang zwischen den einzelnen Use Cases.
Der Benutzer unseres Programm kann zwei Rollen annehmen:
• Als Information Designer gibt er Informationen und Wissen in das semantische
Netz ein,
• als Information User nutzt der die Informationen des Netzes für seine Arbeit.
Der Information Designer benötigt dabei insbesondere die Möglichkeit, die Informationen im Netz zu bearbeiten. Er kann Knoten- und Verbindungen erstellen, bearbeiten
und löschen. Weiterhin steht ihm das Typenmanagement zur Verfügung, durch das er
Knoten und Kanten optisch und in Ihrer Funktionalität (verknüpfte Aktionen) kategorisieren kann. Undo/Redo-Funktionalität und die Möglichkeit, semantische Netze
abzuspeichern, machen nur für den Information Designer Sinn. Während der Eingabe
von Daten muss er sich durch die Informationen bewegen können und hat insbesondere
bei größeren Netzen ein Interesse an den Filtermöglichkeiten der Visualisierung. Somit
hat der Benutzer in dieser Rolle auch alle Möglichkeiten, durch das Netz zu navigieren.
Der Information User will Informationen aus dem Netz gewinnen, wobei er kein
Interesse daran hat, die Daten im Netz zu verändern. Er benötigt insbesondere die Möglichkeit, das Netz ansprechend darzustellen und durch die Informationen zu navigieren.
Hierbei stehen ihm Komfortfunktionen wie die Filterung bestimmter Typen (enthalten in der Visualisierung), das Setzen von Bookmarks auf bestimmte Knoten oder das
Ausführen von mit Knoten verbundenen Aktionen (z.B. der Aufruf einer Webseite) zur
Verfügung. Der Information User benötigt außer dem Use Case ein bestehendes Netz
öffnen keine weiteren Funktionen des Persistenzmanagements.
15
16
KAPITEL 3. ANFORDERUNGSSPEZIFIKATION
Abbildung 3.1: Übersicht über den Zusammenhang der Use Cases.
Elementare Use Cases sind weiß, Use Cases zum Eingeben von Informationen in ein
Netz sind gelb und orange, Use Cases zum Navigieren durch das Netz sind blau und
türkis. Persistenzmanagement, Knotenmanagement, Verbindungsmanagement, Typenmanagement und Visualisierung stellen dabei die Kategorien dar unter denen die elementaren Use Cases zusammengefasst sind.
3.1. USE CASE MODELL
17
3.1.1 Persistenzmanagement
Das Persistenzmangagement fasst Aktionen zusammen, die das Netz als ganzes betreffen, insbesondere das Speichern des aktuellen Zustandes und das Wiederherstellen
eines gespeicherten Zustandes. Der Speicherort sollte dabei flexibel sein, bespielsweise sollte eine Wahlmöglichkeit zwischen einem Dateisystem und einer Datenbank zu
Verfügung stehen.
3.1.1.1 Ein bestehendes Netz öffnen
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Ein bestehendes Netz öffnen
Benutzer als Information Designer oder Information User, System
Benutzer: Will den Zustand eines zu einem früheren Zeitpunkt
erstellten Netzes wiederherstellen
System läuft
Hauptablauf
1. Der Benutzer erteilt dem System den Befehl, ein externes Netz
zu öffnen.
2. Das System präsentiert eine Übersicht der vorhandenen Quellen (Datei, Datenbank...) und der darin vorhandenen Netze.
3. Der Benutzer wählt das gewünschte Netz.
4. Das System zeigt das gewählte Netz in der Visualisierung an
und stellt das zugehörige Typenprofil zu Verfügung.
Alternativer Ablauf
2a. Das System soll nur jeweils ein Netz geöffnet halten und es
ist bereits ein Netz geladen, das noch nicht gespeicherte Änderungen enthält.
2a1. Das System bietet nach Use Case „Das aktuelle Netz exportieren/speichern“ eine Speichermöglichkeit für das alte Netz.
2a2. Das System präsentiert eine Übersicht der vorhandenen
Quellen (Datei, Datenbank...) und der darin vorhandenen Netze.
2a3. Weiter bei Hauptablauf, Punkt 3
3a. Abbruchwunsch
3a1. Der Benutzer bricht den Vorgang ab
3a2. Das System zeigt das vorher geöffnete Netz wieder an.
3a3. Use Case beendet.
4a. Fehler beim Laden
4a1. Das System stellt einen Fehler beim Laden fest (Datei nicht
gefunden, Formatfehler).
4a2. Das System teilt dem Benutzer den Fehler mit und zeigt
das vorher geöffnete Netz wieder an.
4a3. Use Case beendet.
Hauptablauf
Das neue Netz ist zur Bearbeitung verfügbar.
Alternativer Ablauf
2a.: Das neue Netz ist zur Bearbeitung verfügbar.
3a., 4a.: Der Zustand des alten Netzes ist unverändert.
18
KAPITEL 3. ANFORDERUNGSSPEZIFIKATION
3.1.1.2 Ein neues Netz anlegen
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Ein neues Netz anlegen
Benutzer als Information Designer, System
Benutzer: Will mit der Bearbeitung eines neuen Netzes beginnen
System läuft
Hauptablauf
1. Der Benutzer erteilt dem System den Befehl, ein externes Netz
zu erstellen.
2. Das System präsentiert eine Übersicht der vorhandenen Typenprofile.
3. Der Benutzer wählt ein Profil.
4. Das System zeigt die leere Arbeitsfläche an und stellt die Typen aus dem evtl. geladenen Profil zu Verfügung.
Alternativer Ablauf
2a. Das System soll nur jeweils ein Netz geöffnet halten und es
ist bereits ein Netz geladen, das noch nicht gespeicherte Änderungen enthält.
2a1. Das System bietet nach Use Case „Das aktuelle Netz exportieren/speichern“ eine Speichermöglichkeit für das alte Netz.
2a2. Das System präsentiert eine Übersicht der vorhandenen Typenprofile.
2a3. Weiter bei Hauptablauf, Punkt 3
3a. Abbruchwunsch
3a1. Der Benutzer bricht den Vorgang ab.
3a2. Das System zeigt das vorher geöffnete Netz wieder an.
3a3. Use Case beendet.
Hauptablauf
Das neue, leere Netz ist zur Bearbeitung verfügbar.
Alternativer Ablauf
2a.: Das neue, leere Netz ist zur Bearbeitung verfügbar.
3a.: Der Zustand des alten Netzes ist unverändert.
3.1. USE CASE MODELL
19
3.1.1.3 Das aktuelle Netz exportieren / speichern
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Das aktuelle Netz exportieren / speichern
Benutzer als Information Designer, System
Benutzer: Will den Zustand des aktuellen Netzes festhalten, um
ihn zu einem späteren Zeitpunkt oder an einem anderen Ort wiederherzustellen.
System läuft, ein Netz ist geöffnet.
Hauptablauf
1. Der Benutzer erteilt dem System den Befehl, das aktuelle Netz
zu speichern.
2. Das System präsentiert eine Übersicht der Zielorte (Datei, Datenbank...), die zur Verfügung stehen.
3. Der Benutzer wählt den Ort und spezifiziert die exakte Position.
4. Das System führt die Speicherung aus und zeigt wieder das
aktuelle Netz auf der Arbeitsfläche.
Alternativer Ablauf
3a. Abbruchwunsch
3a1. Der Benutzer bricht den Vorgang ab.
3a2. Das System zeigt das aktuelle Netz wieder an.
3a2. Usecase beendet.
4a. Fehler beim Speichern
4a1. Das System stellt einen Fehler beim Speichern fest (Datenträger voll, Datenbankfehler).
4a2. Das System teilt dem Benutzer den Fehler mit.
4a3. Weiter mit Schritt 2.
Das aktuelle Netz bleibt zur Bearbeitung verfügbar.
20
KAPITEL 3. ANFORDERUNGSSPEZIFIKATION
3.1.1.4 Zusammenführen von zwei Netzen
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Zusammenführen von zwei Netzen
Benutzer als Information Designer, System
Benutzer: Will den Inhalt von zwei Netzen in einem kombinieren
System läuft, ein Netz ist geöffnet.
Hauptablauf
1. Der Benutzer erteilt dem System den Befehl, ein zweites Netz
zu integrieren.
2. Das System präsentiert eine Übersicht der vorhandenen Quellen (Datei, Datenbank...) und der darin vorhandenen Netze.
3. Der Benutzer wählt das zu integrierende Netz.
4. Das System zeigt das kombinierte Netz auf der Arbeitsfläche
an.
Alternativer Ablauf
3a. Abbruchwunsch
3a1. Der Benutzer bricht den Vorgang ab.
3a2. Das System zeigt das vorher geöffnete Netz wieder an.
3a3. Usecase beendet.
4a. Fehler beim Laden
4a1. Das System stellt einen Fehler beim Laden fest (Datei nicht
gefunden, Formatfehler).
4a2. Das System teilt dem Benutzer den Fehler mit und zeigt
das vorher geöffnete Netz wieder an.
4a3. Usecase beendet.
4b. Konflikte beim Zusammenführen
4b1. Das System stellt einen Konflikt bei den Netzinhalten fest
(z.B. identische Knotennamen).
4b2. Das System bietet dem Benutzer die Möglichkeit, die Konflikte aufzulösen.
4b3. Der Benutzer löst die Konflikte.
Hauptablauf
Das kombinierte Netz ist zur Bearbeitung verfügbar.
Alternativer Ablauf
3a., 4a.: Der Zustand des alten Netzes ist unverändert.
4b.: Das kombinierte Netz ist zur Bearbeitung verfügbar.
3.1. USE CASE MODELL
21
3.1.2 Knotenmanagement
Das Knotenmanagement dient der Verwaltung von allen auf Knoten bezogenen Aktionen. Knoten im Netz stellen Gedanken, Sachverhalte und Dinge dar. Jeweils zwei
Knoten sind die Endpunkte einer Verbindung, die dann als „Knoten A steht in Relation
R zu Knoten B“ gelesen werden kann.
Der Benutzer soll Knoten anlegen, editieren und löschen können. In den Eigenschaften eines Knotens sind universelle Daten wie z.B. sein Name, Erstellungsdatum
und sein Typ gespeichert, aber auch visualisierungsabhängige Daten wie seine Position
relativ zu andern Knoten o.ä.
Falls das Löschen eines Knotens dazu führt, dass das Netz in zwei oder mehr disjunkte Teilgraphen zerfällt, so können Knoten aus anderen Teilnetzen nach wie vor
über die Suchfunktion oder die Knotenübersicht erreicht werden.
3.1.2.1 Einen neuen Knoten in ein Netz einfügen
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Einen neuen Knoten in ein Netz einfügen
Benutzer als Information Designer, System
Benutzer: Will eine Repräsentation eines Gedankens (oder eines
Objekts, ...) haben.
System läuft, ein bearbeitbares Netz steht zur Verfügung
Hauptablauf
1. Der Benutzer wählt einen Knotentyp aus dem Typenprofil.
2. Der Benutzer erteilt dem System den Befehl zum Erstellen
eines Knoten und teilt eine Benennung mit.
3. Das System stellt den neuen Knoten in der Visualierung mit
dem restlichen Netz dar.
Alternativer Ablauf
3b. Fehlschlag
3b1. Das System kann den Knoten nicht erstellen.
3b2. Das System zeigt eine Fehlerinformation an.
3b3. Use Case beendet.
Hauptablauf
Das Netz enthält den neuen Knoten und ist zur Bearbeitung verfügbar, Undo- und Datumsinformationen sind gespeichert.
Alternativer Ablauf
Der Zustand des Netzes ist unverändert.
22
KAPITEL 3. ANFORDERUNGSSPEZIFIKATION
3.1.2.2 Einen Knoten aus einem Netz löschen
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Einen Knoten aus einem Netz löschen
Benutzer als Information Designer, System
Benutzer: Benötigt die vom Knoten repräsentierte Information
nicht mehr.
System läuft, ein bearbeitbares Netz mit mindestens einem Knoten steht zur Verfügung
Hauptablauf
1. Der Benutzer wählt einen Knoten aus.
2. Der Benutzer erteilt dem System den Befehl zum Löschen des
Knotens.
3. Das System stellt das restliche Netz ohne den gelöschten Knoten und ohne die ihn berührenden Verbindungen in der Visualisierung dar.
Alternativer Ablauf
3b. Fehlschlag
3b1. Das System kann den Knoten nicht löschen.
3b2. Das System zeigt eine Fehlerinformation an.
3b3. Usecase beendet.
Hauptablauf
Das Netz ohne den gelöschten Knoten und die ihn berührenden Verbindungen ist zur Bearbeitung verfügbar, UndoInformationen sind verfügbar. Der Knoten ist nicht in den Bookmarks enthalten.
Alternativer Ablauf
Der Zustand des Netzes ist unverändert.
3.1. USE CASE MODELL
23
3.1.2.3 Eigenschaften eines Knotens bearbeiten
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Eigenschaften eines Knotens bearbeiten
Benutzer als Information Designer, System
Benutzer: Möchte einem Knoten andere Eigenschaften (anderer
Name, Typ etc.) zuordnen.
System läuft, ein bearbeitbares Netz mit mindestens einem Knoten steht zur Verfügung
Hauptablauf
1. Der Benutzer wählt einen Knoten aus.
2. Der Benutzer erteilt dem System den Befehl zum Bearbeiten
des Knotens.
3. Das System stellt die Eigenschaften des gewählten Knotens
dar.
4. Der Benutzer bearbeitet die Eigenschaften und erteilt den Befehl zur Übernahme der neuen Eigenschaften.
Alternativer Ablauf
2b. Die Eigenschaften des gewählten Knotens sind ständig sichtbar
2b1. Das System stellt die Eigenschaften des gewählten Knotens
automatisch dar.
2b2. Weiter bei Hauptablauf Punkt 4.
4b. Abbruch
4b1. Der Benutzer bricht das Bearbeiten der Eigenschaften ab.
Hauptablauf
Der gewählte Knoten besitzt nun die neuen Eigenschaften.
Undo-Informationen sind gespeichert.
Alternativer Ablauf
2b.: Der gewählte Knoten besitzt nun die neuen Eigenschaften.
Undo-Informationen sind gespeichert.
4b.: Der gewählte Knoten besitzt die alten Eigenschaften.
24
KAPITEL 3. ANFORDERUNGSSPEZIFIKATION
3.1.3 Verbindungsmanagement
Das Verbindungsmanagement kümmert sich um das komplette Handling der Verbindungen. Verbindungen beschreiben die semantischen Zusammenhänge zwischen Knoten.
Der Benutzer hat die Möglichkeit, die Eigenschaften einer Verbindung zu manipulieren. Dies betrifft z.B. Zielknoten, Farbe, Art der Relation, usw.
Falls das Löschen einer Verbindung dazu führt, dass das Netz in zwei disjunkte
Teilgraphen zerfällt, so können Knoten aus dem jeweils anderen Teilnetz nach wie vor
über die Suchfunktion oder die Knotenübersicht erreicht werden.
3.1.3.1 Eine Verbindung zwischen zwei Knoten erstellen
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Eine Verbindung zwischen zwei Knoten erstellen
Benutzer als Information Designer, System
Benutzer: Will eine semantische Verknüpfung zwischen zwei
durch Knoten repräsentierte Informationseinheiten erstellen.
System läuft, ein bearbeitbares Netz mit mindestens zwei Knoten steht zur Verfügung
Hauptablauf
1. Der Benutzer wählt den gewünschten Verbindungstyp aus.
2. Der Benutzer erteilt dem System den Befehl zum Erstellen
einer Verbindung.
3. Der Benutzer wählt den ersten Knoten aus.
4. Der Benutzer wählt den zweiten Knoten aus.
5. Das System stellt die neue Verbindung in der Visualisierung
dar.
Alternativer Ablauf
3a. Abbruch des Vorgangs
3a1. Der Benutzer erteilt dem System den Befehl, den Vorgang
abzubrechen.
3a2. Use Case beendet.
4a. Abbruch des Vorgangs
4a1. Der Benutzer erteilt dem System den Befehl, den Vorgang
abzubrechen.
4a2. Use Case beendet.
Hauptablauf
Das Netz enthält die neu erstellte Verbindung zwischen den gewählten Knoten und ist zur Bearbeitung verfügbar, Undo- und
Datumsinformationen sind gespeichert.
Alternativer Ablauf
Der Zustand des Netzes ist unverändert.
3.1. USE CASE MODELL
25
3.1.3.2 Eine Verbindung zwischen zwei Knoten auflösen
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Eine Verbindung zwischen zwei Knoten auflösen
Benutzer als Information Designer, System
Benutzer: Will eine bestehende semantische Verknüpfung zwischen zwei durch Knoten repräsentierte Informationseinheiten
entfernen.
System läuft, ein bearbeitbares Netz mit mindestens einer Verbindung steht zur Verfügung.
Hauptablauf
1. Der Benutzer wählt die zu löschende Verbindung.
2. Der Benutzer erteilt dem System den Befehl zum Löschen
einer Verbindung.
3. Das System stellt das aktuelle Netz ohne die gewählte Verbindung neu dar.
Alternativer Ablauf
2a. Abbruch des Vorgangs
2a1. Der Benutzer erteilt dem System den Befehl, den Vorgang
abzubrechen.
Hauptablauf
Das Netz enthält die gelöschte Verbindung nicht mehr und ist zur
Bearbeitung verfügbar, Undo-Informationen sind gespeichert.
Alternativer Ablauf
Der Zustand des Netzes ist unverändert.
26
KAPITEL 3. ANFORDERUNGSSPEZIFIKATION
3.1.3.3 Eigenschaften einer Verbindung bearbeiten
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Eigenschaften einer Verbindung bearbeiten
Benutzer als Information Designer, System
Benutzer: Will die Art des Zusammenhangs zwischen zwei Informationseinheiten ändern.
System läuft, ein bearbeitbares Netz mit mindestens einer Verbindung steht zur Verfügung.
Hauptablauf
1. Der Benutzer wählt eine Verbindung aus.
2. Der Benutzer erteilt dem System den Befehl zum Bearbeiten
einer Verbindung.
3. Das System stellt die Eigenschaften der gewählten Verbindung dar.
4. Der Benutzer bearbeitet die Eigenschaften und erteilt den Befehl zur Übernahme der neuen Eigenschaften.
Alternativer Ablauf
2b. Die Eigenschaften der gewählten Verbindung sind ständig
sichtbar
2b1. Das System stellt die Eigenschaften der gewählten Verbindung automatisch dar.
2b2. Weiter bei Hauptablauf Punkt 4.
4b. Abbruch
4b1. Der Benutzer bricht das Bearbeiten der Eigenschaften ab.
Hauptablauf
Die gewählte Verbindung besitzt nun die neuen Eigenschaften.
Undo-Informationen sind gespeichert.
Alternativer Ablauf
2b.: Die gewählte Verbindung besitzt nun die neuen Eigenschaften. Undo-Informationen sind gespeichert.
4b.: Die gewählte Verbindung besitzt die alten Eigenschaften.
3.1. USE CASE MODELL
27
3.1.3.4 Die Zielknoten einer Verbindung bearbeiten
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Die Zielknoten einer Verbindung bearbeiten
Benutzer als Information Designer, System
Benutzer: Möchte die Verbindung auf andere Informationseinheiten verweisen lassen.
System läuft, ein bearbeitbares Netz mit mindestens einer Verbindung steht zur Verfügung.
Hauptablauf
1. Der Benutzer wählt eine Verbindung aus.
2. Der Benutzer erteilt dem System den Befehl zum Bearbeiten
der Zielknoten einer Verbindung.
3. Das System stellt die aktuellen Zielknoten dar.
4. Der Benutzer ändert die Zielknoten und erteilt den Befehl zur
ihrer Übernahme.
Alternativer Ablauf
4b. Abbruch
4b1 Der Benutzer bricht das Ändern der Zielknoten ab.
Hauptablauf
Die Verbindung bezieht sich auf die neuen Knoten. UndoInformationen sind gespeichert.
Alternativer Ablauf
Die Verbindung bezieht sich auf die alten Zielknoten.
KAPITEL 3. ANFORDERUNGSSPEZIFIKATION
28
3.1.4 Visualisierung
In den Bereich der Visualisierung fällt die Darstellung des Netzes auf eine Art, die dem
Benutzer eine einfache Navigation, also das Richten des Blickpunkts auf veschiedene
Knoten bzw. Teile des Netzes und das Traversieren der Verbindungen, ermöglicht.
Das Filtern bestimmter Knoten- oder Verbindungstypen hilft, die Übersichtlichkeit
der Darstellung zu erhöhen.
Die hier dargestellten Aktionen sind nicht für jede Art der Visualisierung sinnvoll.
Bei der dynamischen Selbstanordnung führt beispielsweise die Positionsveränderung
eines einzelnen Knotens automatisch zu Veränderungen in der Darstellung des restlichen Netzes.
3.1.4.1 Knoten fokussieren
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Knoten fokussieren
Benutzer als Information Designer oder Information User, System
Benutzer: Hat eine relevante Information im Netz entdeckt und
will den entsprechenden Knoten zum Ausgangspunkt einer neu
angeordneten Darstellung machen.
System läuft, ein bearbeitbares Netz mit mindestens einem Knoten steht zur Verfügung.
Hauptablauf
1. Der Benutzer erteilt dem System den Befehl, den Fokus auf
den gewünschten Knoten zu richten (z.B. auf einen nicht fokussierten Knoten in der Visualisierung, ein Bookmark etc.).
2. Das System baut eine neue Visualisierung des Netzes auf, die
den gewünschten Knoten in seiner Umgebung zeigt.
3. Das System nimmt den neu fokussierten Knoten in die Liste
der zuletzt besuchten Knoten auf und stellt diese dar.
Hauptablauf
Das Netz ist unverändert.
3.1. USE CASE MODELL
29
3.1.4.2 Navigation durch das Netz
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Navigation durch das Netz
Benutzer als Information Designer oder Information User, System
Benutzer: Möchte die Umgebung des momentan fokussierten
Knoten in einer anderen Art und Weise darstellen (z.B. sich weiter vom fokussierten Knoten entfernen, um einen besseren Überblick zu erlangen)
System läuft, ein bearbeitbares Netz mit mindestens einem Knoten steht zur Verfügung.
Hauptablauf
1. Der Benutzer erteilt dem System den Befehl, die Darstellung
der Umgebung des fokussierten Knotens zu verändern (die zur
Verfügung stehenden Möglichkeiten sind abhängig vom gewählten Visualisierungsmodus und reichen von einer Rotation des
Blickfeldes bis zu einer Expansion eines entfernten Knotens).
2. Das System stellt die Umgebung des fokussierten Knotens auf
die gewünschte Weise dar.
Hauptablauf
Das Netz ist unverändert.
30
KAPITEL 3. ANFORDERUNGSSPEZIFIKATION
3.1.4.3 Visualisierungsmodus verändern
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Visualisierungsmodus verändern
Benutzer als Information Designer oder Information User, System
Benutzer: Möchte die Darstellungsform des Netzes ändern
System läuft, ein bearbeitbares Netz steht zur Verfügung.
Hauptablauf
1. Der Benutzer erteilt dem System den Befehl, für die Darstellung des Netzes einen anderen Visualisierungsmodus zu benutzen.
2. Das System ersetzt den momentanen Visualisierungsmodus
durch den neu gewählten.
Hauptablauf
Das Netz ist unverändert.
3.1. USE CASE MODELL
31
3.1.4.4 Anwenden eines Filters auf die Visualisierung
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Anwenden eines Filters auf die Visualisierung
Benutzer als Information Designer oder Information User, System
Benutzer: Will für ihn momentan irrelevante Knoten- und Verbindungstypen ausblenden, um die Übersichtlichkeit zu erhöhen.
System läuft, ein bearbeitbares Netz steht zur Verfügung.
Hauptablauf
1. Der Benutzer erteilt dem System den Befehl, einen bestimmten Knoten- oder Verbindungstyp auszublenden (bzw. bei Verbindungstypen nur bis zu einer gewissen Tiefe einzublenden).
2. Das System stellt die Umgebung um den momentan fokussierten Knoten nach den neuen Vorgaben dar.
Hauptablauf
Das Netz ist unverändert.
KAPITEL 3. ANFORDERUNGSSPEZIFIKATION
32
3.1.4.5 Suchen eines Knotens
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Suchen eines Knotens
Benutzer als Information Designer oder Information User, System
Benutzer: kennt den Namen und/oder bestimmte Eigenschaften
eines Knotens. Er möchte diesen Knoten im Netz auffinden.
System läuft, ein bearbeitbares Netz steht zur Verfügung.
Hauptablauf
1. Der Benutzer erteilt dem System den Befehl, einen Knoten zu
suchen.
2. Das Benutzer gibt die bekannten Eigenschaften des gesuchten
Knotens ein.
3. Das System stellt das Resultat der Suche (evtl. direkt in der
Visualisierung) dar.
Alernativer Ablauf
2b. Abbruch der Suche
2b1. Der Benutzer erteilt dem System den Befehl, die Suche abzubrechen.
2b2. Ende des Use Cases
Der Zustand des Netzes ist unverändert.
3.1. USE CASE MODELL
33
3.1.5 Typenmanagement
Die Verwaltung von Typenprofilen sollte unabhängig von den Netzen geschehen, damit
verschiedene Netze auf die gleichen Profile zurückgreifen können.
Wenn ein Benutzer gerade ein Netz bearbeitet und einen zusätzlichen Knoten- oder
Verbindungstyp erstellt, so wird das verwendete Profil um den neuen Typ erweitert.
Dieser neue Typ steht somit auch allen anderen Netzen zur Verfügung, die dieses Profil
verwenden.
Ein Typ klassifiziert einen Knoten oder eine Verbindung. Er definiert sowohl Eigenschaften wie die Darstellung in der Visualisierung als auch die semantische Bedeutung
des Knotens oder der Verbindung innerhalb des Netzes. In den Verbindungstypen werden dabei unter anderem die Rollen der verbundenen Knoten festgelegt. Knotentypen
können zusätzlich Informationen über mit dem Knoten verbundene Aktionen enthalten
(z.B. das Öffnen einer Webseite). Die dazu notwendigen Parameter (in diesem Fall die
URL) werden in den Eigenschaften der einzelnen Knoten dieses Typs festgehalten.
3.1.5.1 Neues Typenprofil anlegen
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Neues Typenprofil anlegen
Benutzer als Information Designer, System
Benutzer: Will einen neuen Satz von zusammengehörigen
Knoten- und Verbindungstypen anlegen.
System läuft.
Hauptablauf
1. Der Benutzer erteilt den System den Befehl, ein neues Typenprofil anzulegen.
2. Der Benutzer teilt dem System den Namen des anzulegenden
Typenprofils mit.
3. Der Benutzer wählt aus, welches Typenprofil er als Vorlage
verwenden möchte bzw. dass er ein leeres Profil erstellen möchte.
4. Das System legt gemäß den Vorgaben ein neues Typenprofil
an.
Alternativer Ablauf
4a. Fehler beim Erzeugen des Typenprofils
4a1. Das System teilt dem Benutzer den Fehler mit
4a2: UseCase beendet
4b. Ein Typenprofil mit dem gewünschten Namen existiert bereits.
4b1. Das System weist den Benutzer auf den Konflikt hin
4b2. Der Benutzer gibt einen neuen Namen für das Typenprofil
ein.
4b3. Der Benutzer bestätigt das Verwerfen des alten Typenprofils.
Hauptablauf
Es existiert ein Typenprofil gemäß den Vorgaben.
Alternativer Ablauf
4a.: Am Ausgangszustand wurde nichts verändert
4b.: Es existiert ein Typenprofil gemäß den Vorgaben.
34
KAPITEL 3. ANFORDERUNGSSPEZIFIKATION
3.1.5.2 Bestehendes Typenprofil laden
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Bestehendes Typenprofil laden
Benutzer als Information Designer, System
Benutzer: Will einen einen bestehenden Satz Knoten- und Verbindungstypen laden.
System läuft, es existiert ein Typenprofil
Hauptablauf
1. Der Benutzer erteilt den System den Befehl, ein Typenprofil
zu laden.
2. Das System präsentiert dem Benutzer eine Auswahl bestehender Profile.
3. Der Benutzer wählt ein Typenprofil.
4. Das System zeigt das gewählte Profil an.
Alternativer Ablauf
3a. Abbruch
3a1. Der Benutzer bricht den Vorgang ab.
3a2. Use Case beendet.
4a. Fehler beim Laden des Typenprofils
4a1. Das System teilt dem Benutzer den Fehler mit
4a2: Use Case beendet
Hauptablauf
Das gewählte Typenprofil wurde geladen.
Alternativer Ablauf
Der Ausgangszustand bleibt unverändert.
3.1. USE CASE MODELL
35
3.1.5.3 Neuen Typen hinzufügen
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Neuen Typen hinzufügen
Benutzer als Information Designer, System
Benutzer: Will einen neuen Knoten- oder Verbindungstyp in das
aktuelle Profil einfügen
System läuft
Hauptablauf
1. Der Benutzer erteilt den Befehl, einen neuen Knoten- oder
Verbindungstyp zu erstellen.
2. Das System erzeugt einen neuen Typ mit Standardwerten.
3. Der Benutzer editiert die Standardwerte nach seinen Vorstellungen.
4. Das System speichert den neuen Typ automatisch im aktuellen
Typenprofil.
Alternativer Ablauf
3a. Konflikt mit existierenden Typen
3a1. Das System meldet den bestehenden Typenkonflikt.
3a2. Der Benutzer löst den Konflikt auf.
4a. Beim Speichern des veränderten Typenprofils tritt ein Fehler
auf .
4a1. Das System meldet den Fehler.
4a2. Das aktuelle Typenprofil bleibt erhalten (inkl des neu hinzugefügten Typs).
4a2a. Der Benutzer behebt den Fehler.
4a2b. Das neue Typenprofil wird gespeichert.
Hauptablauf
Das geänderte Typenprofil wird angezeigt und wurde gespeichert.
Alternativer Ablauf
4a.: Falls der Benutzer den Fehler nicht behebt, wird das geänderte Typenprofil angezeigt. Es wurde jedoch nicht gespeichert.
36
KAPITEL 3. ANFORDERUNGSSPEZIFIKATION
3.1.5.4 Typ löschen
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Typ löschen
Benutzer als Information Designer, System
Benutzer: Will einen bestehenden Knoten- oder Verbindungstyp
löschen
System läuft
Hauptablauf
1. Der Benutzer wählt einen Knoten- oder Verbindungstyp
2. Der Benutzer löscht den selektierten Typ
3. Das System speichert automatisch das geänderte Typenprofil
Alternativer Ablauf
3a. Beim Speichern des veränderten Typenprofils tritt ein Fehler
auf
3a1. Das System weist den Benutzer auf den Fehler hin
3a2. Das aktuelle Typenprofil bleibt erhalten (der gelöschte Typ
existiert nicht mehr)
3a2a. Der Benutzer behebt den Fehler
3a2b. Das neue Typenprofil wird gespeichert
Hauptablauf
Das geänderte Typenprofil wird angezeigt und wurde gespeichert.
Alternativer Ablauf
3a.: Falls der Benutzer den Fehler nicht behebt, wird das geänderte Typenprofil angezeigt. Es wurde jedoch nicht gespeichert.
3.1. USE CASE MODELL
37
3.1.5.5 Typ bearbeiten
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Typ bearbeiten
Benutzer als Information Designer, System
Benutzer: Will einen bestehenden Knoten- oder Verbindungstyp
bearbeiten
System läuft, Typenprofil mit mindestens einem Typ ist geöffnet
Hauptablauf
1. Der Benutzer wählt einen neuen Knoten- oder Verbindungstyp
2. Der Benutzer editiert die Typenwerte nach seinen Vorstellungen
3. Das System speichert den geänderten Typ automatisch im aktuellen Typenprofil
Alternativer Ablauf
2a. Die vom Benutzer eingegebenen Werte stehen in Konflikt mit
einem bereits existierenden Typen.
2a1. Das System zwingt den Benutzer, den Konflikt aufzulösen
3a. Beim Speichern des veränderten Typenprofils tritt ein Fehler
auf
4a1. Das System weist den Benutzer auf den Fehler hin
4a2. Das aktuelle Typenprofil bleibt erhalten (inkl des bearbeiteten Typs)
4a2a. Der Benutzer behebt den Fehler
4a2b. Das neue Typenprofil wird gespeichert
Hauptablauf
Das geänderte Typenprofil wird angezeigt und wurde gespeichert.
Alternativer Ablauf
4a.: Falls der Benutzer den Fehler nicht behebt, wird das geänderte Typenprofil angezeigt. Es wurde jedoch nicht gespeichert.
38
KAPITEL 3. ANFORDERUNGSSPEZIFIKATION
3.1.5.6 Einem Netz ein Typenprofil zuordnen
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Einem Netz ein Typenprofil zuordnen
Benutzer als Information Designer, System
Benutzer: Will ein bestehendes Typenprofil mit dem aktuellen
Netz verknüpfen
System läuft, ein bearbeitbares Netz steht zur Verfügung.
Hauptablauf
1. Der Benutzer gibt dem System den Befehl, das aktuelle Netz
mit einem anderen Typenprofil zu verknüpfen.
2. Das System präsentiert eine Auswahl der vorhandenen Typenprofile.
3. Der Benutzer wählt ein Typenprofil.
4. Das System weist den Benutzer darauf hin, dass durch diese Aktion das alte Typenprofil des aktuellen Netzes von diesem
entkoppelt und alle Typen von Knoten und Verbindungen zurückgesetzt werden
5. Das System verknüpft das aktuelle Netz mit dem gewählten
Typenprofil und setzt alle Knoten- und Verbindungstypen auf
einen Standardwert zurück.
Alternativer Ablauf
3a. Der Benutzer bricht den Vorgang ab
3a1. UseCase beendet.
4a. Der Benutzer wünscht, das alte und neue Typenprofil zu verschmelzen
4a1. Das System fragt den Benutzer, ob dafür ein neues Profil
angelegt oder eines der beiden bestehenden ersetzt werden soll.
4a2. Das System erzeugt ein neues Typenprofil durch Vereinigung des gewählten Profils mit dem des aktuellen Netzes.
4a3. UseCase beendet.
4a1a. Der Benutzer bricht den Vorgang ab
4a1a1. Use Case beendet
Hauptablauf
Das aktuelle Netz ist nun mit dem neuen Typenprofil verknüpft.
Alle Knoten und Verbindungen des Netzes wurden auf einen
Standardwert zurückgesetzt.
Alternativer Ablauf
3a. 4a1a.: Ausgangszustand unverändert.
4a.: Es wurde ein neues Typenprofil als Schnittmenge der beiden existierenden erstellt. Dabei wurde evtl. (je nach Wahl des
Benutzers) eines der alten Profile ersetzt. Alle Knoten- und Verbindungen behalten ihren Typ bei.
3.1. USE CASE MODELL
39
3.1.6 Sonstiges
Dieser Abschnitt beschreibt alle Use Cases, die sich nicht einer der obigen Kategorien
zuordnen lassen.
3.1.6.1 Eine mit einem Knoten verbundene Aktion ausführen
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Eine mit einem Knoten verbundene Aktion ausführen
Benutzer als Information Designer oder Information User, System
Benutzer: Möchte die mit dem Knoten repräsentierte Information nutzen.
System läuft, ein bearbeitbares Netz mit mindestens einem Knoten steht zur Verfügung.
Hauptablauf
1. Der Benutzer erteilt dem System den Befehl, eine Aktion auszuführen, die sich aus dem Typ eines bestimmten Knotens und
der in diesem Knoten enthaltenen Information ergibt. Eine Aktion ist beispielsweise das Öffnen eines Dokuments bzw. einer
Webseite oder das Starten eines einfachen, integrierten Texteditors.
2. Das System führt die Aktion aus.
Alternativer Ablauf
2b. Die Aktion kann nicht ausgeführt werden
2b1. Das System informiert den Benutzer darüber, dass die Aktion nicht ausgeführt werden kann.
Das Netz ist unverändert.
KAPITEL 3. ANFORDERUNGSSPEZIFIKATION
40
3.1.6.2 Undo / Redo
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Undo / Redo
Benutzer als Information Designer, System
Der Benutzer möchte eine zuvor ausgeführte Aktion rückgängig
machen bzw. eine rückgängig gemachte Aktion wieder herstellen.
System läuft, ein bearbeitbares Netz steht zur Verfügung, Undobzw. Redo-Informationen stehen zur Verfügung.
Hauptablauf
1. Der Benutzer erteilt dem System den Befehl, eine Aktion
rückgängig zu machen / wieder herzustellen.
2. Das System führt die Anweisung aus und aktualisiert die Visualisierung.
Hauptablauf
Das Netz befindet sich in dem Zustand vor der rückgängig
gemachten bzw. nach der wieder hergestellten Aktion. UndoInformationen sind aktualisiert.
3.1. USE CASE MODELL
41
3.1.6.3 Bookmark auf einen Knoten erstellen
Name
Akteure
Ziele
Vorbedingung
Beschreibung
Nachbedingung
Bookmark auf einen Knoten erstellen
Benutzer als Information Designer oder Information User, System
Der Benutzer möchte einen Knoten für einen schnellen Zugriff
markieren.
System läuft, ein bearbeitbares Netz mit mindestens einem Knoten steht zur Verfügung.
Hauptablauf
1. Der Benutzer wählt einen Knoten aus.
2. Der Benutzer erteilt dem System den Befehl zum Erstellen
eines Bookmarks.
3. Das System nimmt den gewählten Knoten in die BookmarkListe auf.
Hauptablauf
Das Netz ist unverändert. Die Bookmark-Liste enthält den gewählten Knoten.
42
KAPITEL 3. ANFORDERUNGSSPEZIFIKATION
3.1.7 Priorisierung der Use Cases
Um die Reihenfolge der Implementierung festzulegen, werden den einzelnen Use Cases verschiedene Prioritäten zugeordnet. Die geschätzte Schwierigkeit der Use Cases
wird bei der Zeitplanung berücksichtigt.
Name
Ein bestehendes Netz öffnen
Ein neues Netz anlegen
Das aktuelle Netz exportieren / speichern
Zusammenführen von mehreren Netzen
Einen neuen Knoten in ein Netz einfügen
Einen Knoten aus einem Netz löschen
Eigenschaften eines Knotens bearbeiten
Eine Verbindung zwischen zwei Knoten erstellen
Eine Verbindung zwischen zwei Knoten auflösen
Eigenschaften einer Verbindung bearbeiten
Die Zielknoten einer Verbindung bearbeiten
Knoten fokussieren
Navigation durch das Netz
Visualisierungsmodus verändern
Anwenden eines Filters auf die Visualisierung
Suchen eines Knotens
Neues Typenprofil anlegen
Bestehendes Typenprofil laden
Neue Typen hinzufügen
Typ löschen
Typ bearbeiten
Einem Netz ein Typenprofil zuordnen
Eine mit einem Knoten verbundene Aktion ausführen
Undo / Redo
Bookmark auf einen Knoten erstellen
Schwierigkeit
mittel
niedrig
mittel
mittel
mittel
mittel
niedrig
mittel
niedrig
niedrig
mittel
mittel
hoch
hoch
hoch
mittel
niedrig
mittel
mittel
mittel
mittel
mittel
hoch
hoch
niedrig
Priorität
hoch
mittel
mittel
niedrig
hoch
mittel
mittel
hoch
mittel
mittel
niedrig
hoch
hoch
niedrig
mittel
mittel
niedrig
niedrig
mittel
niedrig
niedrig
mittel
mittel
mittel
niedrig
3.2 Nicht-funktionale Anforderungen
Dieser Abschnitt beschreibt zusammenfassend die Anforderungen an das Programm,
die nicht direkt mit der Funktionalität im Zusammenhang stehen. Zum Teil wird auf
diese Anforderungen auch an anderen Stellen dieses Pflichtenhefts Bezug genommen.
• Aufgrund der späteren Veröffentlichung des Quelltextes muss während der Entwicklung auf bestimmte rechtliche Aspekte geachtet werden (wie z.B. die Verwendung von lizenzrechtlich unbedenklichen externen Komponenten).
• Aus dem gleichen Grund wird darauf Wert gelegt, dass der Quelltext angemessen
kommentiert ist und die Vorgaben des Java Style Guide beachtet werden (siehe
auch Abschnitt 7.3.4), so dass die Einarbeitung anderer Entwickler in unseren
Quelltext erleichtert wird.
• Das Programm soll optisch ansprechend sein und das Navigieren durch das Netz
soll „flüssig von der Hand gehen“, so dass das Stöbern in den Informationen, die
3.2. NICHT-FUNKTIONALE ANFORDERUNGEN
43
das Netz repräsentiert, Spaß macht.
• Bezüglich des Laufzeitverhaltens wird angestrebt, Netze in der Größenordnung
von 10.000 Knoten in akzeptabler Geschwindigkeit bearbeiten zu können.
44
KAPITEL 3. ANFORDERUNGSSPEZIFIKATION
Kapitel 4
Benutzerinterface
Das Benutzerinterface soll wegen des hohen Grades an Interaktivität bei dieser Anwendung nicht in allen Einzelheiten vorausgeplant werden. Stattdessen soll während der
Implementierungsphase eine ständige Evaluation und gegebenenfalls eine Optimierung
der Bedienabläufe erfolgen. Auf diese Weise können Elemente der Benutzerschnittstelle, unergonomisch oder nicht intuitiv genug sind, besser erkannt und bei Bedarf im
nächsten Iterationsschritt überarbeitet werden. Abbildung 4.1 zeigt eine Konzeptzeichnung der geplanten Benutzeroberfläche. Die Interaktionsmöglichkeiten bezüglich der
implementierten Use Cases (siehe Abschnitt 6.3) orientieren sich an dem in diesem
Kapitel beschriebenen Entwurf.
Eine erste Umsetzung dieser Oberfläche in frühen Iterationsstufen ist in Abbildung
4.2 zu sehen. Es ist geplant, dieses Layout in seinen Grundzügen beizubehalten, auch
wenn aus den genannten Gründen spätere Iterationsstufen davon abweichen können.
Das Layout ist aufgeteilt in eine Knotenübersicht, die eine Übersicht über alle im Netz
enthaltenen Knoten anzeigt, ein Eigenschaftspanel, in dem alle bekannten Eigenschaften des jeweils ausgewählten Elements dargestellt werden, und der eigentlichen Sicht
auf das Netz, die den größten Teil des Bildschirms einnimmt. Die momentan markierten Knoten sind blau hervorgehoben.
Über die Werkzeugleiste hat der Benutzer ständig Zugriff auf oft benötigte Funktionen, wie z.B. das Anlegen eines neuen Knotens. Die Verwendung von Dialogboxen
soll so selten wie möglich erfolgen; lediglich das Typen- und Persistenzmanagement
wird noch darauf zurückgreifen müssen. Ansonsten werden sie nur noch für die globalen Einstellungen des Programms benötigt. Alle anderen änderbaren Eigenschaften
sollen in ständig sichtbaren Panels angezeigt werden.
Im Folgenden soll kurz beschrieben werden, wie sich die einzelnen Use-CaseKategorien in den geplanten GUI-Elementen widerspiegeln.
4.1 Persistenzmanagement
Die Befehle zum Laden und Speichern eines Netzes werden wahlweise über Menüpunkte im „File“-Menü, über eine Schaltfläche in der Toolbar oder aber über einen
Hotkey gegeben. Die eigentliche Auswahl der zu öffnenden bzw. zu speichernden Datei erfolgt im regulären Dateidialog, der von der Java-Umgebung bereitgestellt wird.
Bei Verwirklichung des als Wunschkriterium klassifizierten Datenbankzugriffs oder
des Zugriffs über Netzwerke werden über einen Dialog die entsprechende Quelle so45
46
KAPITEL 4. BENUTZERINTERFACE
Abbildung 4.1: Konzeptzeichnung der Benutzeroberfläche
Abbildung 4.2: Erste Implementierung einer Benutzeroberfläche (erweiterter Prototyp
1)
4.2. KNOTENMANAGEMENT
47
wie evtl. nötige Zugangsdaten abgefragt.
Der Befehl zum Neuanlegen eines Netzes ist über die gleichen Wege erteilbar. Der
Benutzer muss daraufhin auswählen, welches Typenprofil er dem neuen Netz zu Grunde legen möchte. Dazu wählt er das gewünschte Profil aus einer Dialogbox aus.
Das Zusammenführen mehrerer Netze erfolgt wie das Laden eines Netzes. Anschließend erscheint ein Dialog, über den eventuell auftretende Konflikte, die z.B.
durch mehrfach vorhandene Typen auftreten können, manuell aufgelöst werden müssen.
4.2 Knotenmanagement
Um einen Knoten in ein Netz einzufügen, muss zunächst der gewünschte Typ des Knotens über eine Auswahlliste bestimmt werden. Alternativ kann der momentan eingestellte Typ beibehalten werden, in diesem Fall ist keine besondere Aktion nötig. Anschließend wird in der Toolbar die Schaltfläche zum Einfügen eines Knotens gewählt.
Da der neue Knoten noch keine Verbindungen zu anderen Knoten besitzt, erscheint er
in der graphischen Liste der zuletzt besuchten Knoten.
Das Löschen eines Knotens erfolgt durch Auswahl des Knotens in der Visualisierung und dem anschließenden Wählen des Löschbefehls in der Toolbar oder des
Auslösens eines Hotkeys.
Um die Eigenschaften eines Knotens zu bearbeiten, genügt es, den Knoten in der
Visualisierung anzuwählen. Das System stellt dessen Eigenschaften dann automatisch
in einem ständig sichtbaren Bildschirmbereich dar, wo sie wie in einer Tabellenkalkulation direkt bearbeitet werden können. Die Übernahme der geänderten Daten erfolgt
ebenfalls automatisch.
Ein ausgewählter Knoten wird in der Visualisierung durch einen Rahmen optisch
hervorgehoben.
4.3 Verbindungsmanagement
Um eine Verbindung zu erstellen, wird - ähnlich wie beim Erstellen eines neuen Knotens - der Verbindungstyp über eine Auswahlliste bestimmt, sofern ein anderer als der
aktuell eingestellte Typ gewünscht wird. Als nächstes muss der erste Zielknoten angewählt werden, was direkt in der Visualisierung geschieht, d.h. entweder in der eigentlichen Netzdarstellung oder aber im Bereich der zuletzt besuchten Knoten. Anschließend
wird über die Toolbar oder das Menü der Befehl zum Erstellen einer neuen Verbindung
gegeben. Die Verbindung wird in das Netz eingefügt, sobald der Benutzer den zweiten
Zielknoten auf analoge Weise auswählt.
Zum Löschen wird eine Verbindung zunächst durch Anklicken in der Visualisierung ausgewählt. Danach muß nur noch über das Menü oder die Toolbar der Befehl
zum Löschen der Verbindung ausgewählt werden.
Das Bearbeiten der Eigenschaften einer Verbindung erfolgt nach dem selben Schema wie bei einem Knoten, wobei sich natürlich die verfügbaren Eigenschaften und
Bearbeitungsmöglichkeiten unterscheiden. Auch das Ändern der Zielknoten einer Verbindung erfolgt über das Eigenschaften-Panel, da die Zielknoten normale Eigenschaften der Verbindung sind.
48
KAPITEL 4. BENUTZERINTERFACE
4.4 Visualisierung
Das Arbeiten in der Visualisierung kann sich je nach gewähltem Visualisierungsmodus
unterscheiden. Hier soll die Benutzerschnittstelle in der 2D-Darstellung beschrieben
werden.
Um einen Knoten zu fokussieren, genügt es, in der Visualisierung einen Doppelklick auf sein Icon auszuführen. Ist der gewünschte Knoten momentan nicht sichtbar, so kann er über die Gesamtliste der Knoten ausgewählt werden. Die Visualisierung
wird daraufhin automatisch aktualisiert.
Die Navigation durch das dargestellte Netz erfolgt durch Auswahl der gewünschten
Aktion (Verschieben des Sichtbereiches, Rotation oder Zoom) in einer visualisierungsspezifischen Unter-Toolbar. Die Aktion selbst wird dann durch Ziehen der Maus bei gedrückter Maustaste umgesetzt. Der Benutzer kann in Echtzeit die Auswirkungen seiner
Aktionen sehen. Bei der sich selbst anordnenden Visualisierung erfolgt die Navigation durch direktes Ziehen eines Knotens in die gewünschte Richtung. Die verbundenen
Knoten folgen dem gezogenen Knoten und ordnen sich automatisch an.
Das Umschalten des Visualisierungsmodus erfolgt über das Menü, wo alle dem
System bekannten Modi aufgelistet sind.
Das Aktivieren von Filtern kann zum einen über die Eigenschaften einer Verbindung geschehen. Der Filter gilt dann für alle Verbindungen des gleichen Typs. Zum
anderen kann man im Typenmanagement die Filter für jeden Verbindungstyp setzen.
Dies ist z.B. dann notwendig, wenn keine Verbindung eines bestimmten Typs mehr
in der Visualisierung angezeigt wird, da man sie dann logischerweise nicht auswählen
kann.
Um einen Knoten zu suchen, kann statt der Gesamtliste der Knoten eine Liste eingeblendet werden, die nur Knoten mit den gewünschten Eigenschaften enthält. Beim
Umschalten auf die Suchansicht wird das Feld, das normalerweise die Eigenschaften
von Knoten und Verbindungen enthält, geleert, so dass dort die gewünschten Suchbegriffe eingegeben werden können. Das Betätigen des ebenfalls eingeblendeten SuchenButtons startet die Suche.
4.5 Typenmanagement
Aktionen, die das Typenmanagement betreffen, sind in einer Dialogbox verfügbar, die
über das Hauptmenü aufgerufen werden kann. In dieser Dialogbox kann über separate
Tabs auf die Knoten- und Verbindungstypen zugegriffen werden. Die einzelnen Typen werden jeweils in einer Liste aufgeführt. Daneben werden der Eigenschaften des
aktuell gewählten Elements angezeigt und können direkt verändert werden.
Daneben ist es möglich, das aktuelle Typenprofil in eine neue Datei zu speichern
oder ein bestehendes Typenprofil für die Verwendung im momentan geöffneten Netz
zu laden.
4.6 Sonstiges
Will der Benutzer eine mit einem Knoten verbundene Aktion durchführen, so muß er
zunächst den gewünschten Knoten durch Anklicken auswählen. Falls mit dem Knoten
eine Aktion verknüpft ist, so wird dies im Eigenschaften-Panel angezeigt. Hier hat der
Benutzer dann die Möglichkeit, die Aktion über eine Schaltfläche zu starten.
4.6. SONSTIGES
49
Im Bearbeiten-Menü findet der Benutzer den Befehl „Undo“, über den die letzten ausgeführten Aktionen in umgekehrter Reihenfolge rückgängig gemacht werden
können. Analog können über den Befehl „Redo“ rückgängig gemachte Aktionen wiederhergestellt werden. Alternativ können auch Hotkeys verwendet werden.
Ist ein Knoten markiert, so hat der Benutzer die Möglichkeit, über den Menüeintrag
„Bookmark / Add“ den Knoten in das Bookmark-Menü aufzunehmen. Über die Option
„Manage Bookmarks“ kann der Benutzer diese Liste einsehen und Bookmarks löschen.
Durch das Auswählen eines Bookmarks in diesem Menü wird die Ansicht sofort auf
diesen Knoten fokussiert.
50
KAPITEL 4. BENUTZERINTERFACE
Kapitel 5
Architektur
5.1 Grundlagen
Das Projekt basiert auf Java 1.4 oder höher. Hinsichtlich der bereits erwähnten Platformunabhängigkeit wird Kompatibilität mit MS Windows 2000/XP, Apple Mac OS X
und Linux/X11 vorausgesetzt. Als GUI-Toolkit wird Swing/JFC verwendet.
Zur besseren Darstellung einzelner Menübefehle in der GUI wird zumindest in
Teilen das „Java Look And Feel Graphics Repository“1 verwendet. Diese Grafiken
garantieren eine konsistente Darstellung nach den Java look and feel design guidelines.
Das Repository ist eine frei erhältliche Erweiterung der Firma Sun Microsystems zur
verwendeten Programmiersprache Java.
5.2 Bibliotheken
Zur Begrenzung des Programmieraufwands und zur Ausnutzung bereits erprobter Programmteile sollen verschiedene Bibliotheken eingesetzt werden. Aufgrund der späteren Veröffentlichung des Projekts als Open-Source verwendet ByteMe dabei nur Bibliotheken, deren Lizenzen die Verwendbarkeit des Projektes in keiner signifikanten
Weise beschneiden.
Zur Repräsentation des Netzes verwenden wir die TM4J-Bibliothek (z.Zt. in der
Version 0.9). Diese basiert auf dem ISO-Topicmap-Standard (siehe Anhang). Um nicht
zu stark abhängig von den Formalitäten des Standards und der Bibliothek selbst zu
sein, erstellen wir eine Abstraktionsschicht zwischen der Bibliothek und unserer Anwendung, die den Zusammenhang zwischen einer Topicmap (siehe Anhang A) und
unserem „Netz“ herstellt.
TM4J bietet neben der Topicmap-Repräsentation auch Dienste zum Im- und Exportieren von ISO-Topicmaps im XTM-Format, so dass wir dieses Format zur Serialisierung verwenden können. Zudem besteht so die Möglichkeit, bei zukünftigen Erweiterung des Programms die Topicmap in einer externen Datenbank abzulegen.
Auch für die Visualisierung werden wir Bibliotheken verwenden. Zu diesem Zeitpunkt steht bereits die Verwendung von Teilen der Graphendarstellungs-Bibliothek
„GraphLayout“2 (aktuelle Version 1.21) fest, die die dynamische Anordnung der Knoten über Abstoßungs- und Anziehungskräfte bereitstellt.
1 http://java.sun.com/developer/techDocs/hi/repository/
2 http://www.touchgraph.com/
51
KAPITEL 5. ARCHITEKTUR
52
Daneben benutzen wir das Open-Source-Werkzeug Log4J3, um applikationsweit
Log-Ausgaben zu erstellen. Es ist eine weit verbreitete Logging-Bibliothek und zählt
heute zum De-facto-Standard für Logging. Log4J ist zur Laufzeit konfigurierbar und
beeinflusst die Performance der Applikation nur minimal. Es bietet die Möglichkeit,
auf alle bekannten Ausgabekanäle zu loggen (u.a. Konsole, Textdatei, Mail usw.). Die
Geschwindigkeit und Flexibilität von Log4J erlaubt es, die Log-Anweisungen im Code
zu belassen und sie zur Laufzeit zu aktivieren, ohne Codeänderungen durchzuführen.
3 http://logging.apache.org/log4j/docs/
Kapitel 6
Entwicklungsprozess
6.1 Interne Organisation
Die Gruppe ByteMe besteht aus sechs gleichberechtigten Mitgliedern. Es gibt keinen
expliziten Projektleiter; lediglich bestimmte dauerhafte Aufgaben werden längerfristig
einer bestimmten Person zugeordnet:
Qualitätssicherung
Außenminister
Homepage
Sinisa Djukanovic
Matthias Orgler
Kai Stroh
Am Anfang jeder Teamsitzung wird ein neuer Protokollant bestimmt. Der Protokollant nimmt auch die Rolle eines Moderators wahr, indem er, sofern nötig, die Diskussion leitet und darauf achtet, dass Diskussionen nicht abschweifen. Die Protokolle
werden in einen für alle Teammitglieder zugänglichen Bereich auf unserer Homepage
abgelegt, so dass nachträgliches Informieren über die Beschlüsse einer Teamsitzung
jederzeit möglich ist.
Die Tagesordnung für die folgende Sitzung wird am Ende jeder Sitzung im Wiki
(siehe Glossar) geschrieben und kann dann von jedem Teammitglied eingesehen und
bei Bedarf ergänzt werden.
6.2 Prozessstruktur
Im Zuge der heutigen Vorstellungen von Software, besonders unter qualitativen Gesichtspunkten als auch in finanzieller und zeitlicher Hinsicht, ist es unerläßlich, den
Entwicklungsprozess diesen Gesichtspunkten anzupassen bzw. daran auszurichten. Es
gibt verschiedene Modelle, die den Entwicklungsprozess analysieren und versuchen,
eine Lösung anzubieten. Die Gruppe ByteMe hat sich entschlossen, ihren Arbeitsprozess an den folgenden Modellen auszurichten: dem Rational Unified Process und Extreme Programming von Kent Beck (dargestellt in [3]). Dabei sollen diese Prozessabläufe
nicht strikt verfolgt werden, sondern vielmehr als Leitfaden und Kontrollinstrument für
einen erfolgreichen Entwicklungsprozess dienen.
53
54
KAPITEL 6. ENTWICKLUNGSPROZESS
6.2.1 Rational Unified Process
Der Rational Unified Process (RUP) ist in vier Phasen eingeteilt. Diese Phasen geben
Auskunft über den Reifegrad des Projektes und jede schliesst mit einem sogenannten
Meilenstein ab. Sie erlauben eine Organisation des Projektes entsprechend des zeitlichen Ablaufs.
6.2.1.1 Einführungsphase
Die Einführungs- oder auch Vorbereitungsphase (engl. inception phase) bildet sozusagen den Einstiegspunkt in ein neues Projekt. Es werden die Hauptanforderungen an das
zu entwickelnde System erarbeitet. Das Ziel ist festzustellen, ob das Produkt realisiert
werden kann oder nicht.
Hierfür haben wir die ersten Use Cases entwickelt und in Kurzform („casual format“) festgehalten, um einen ersten Eindruck von der Funktionalität des Systems zu
bekommen. Darüberhinaus wurden Technologien wie z.B. Bibliotheken und Entwicklungswerkzeuge bezüglich ihrer Eignung für die Verwendung in unserem Projekt evaluiert. Damit verbunden war auch eine erste Risikoabschätzung für die bereits hier
erkennbaren Risiken (siehe auch Abschnitt 7.6).
6.2.1.2 Entwurfsphase
Die Aufgabe der Entwurfsphase (engl. elaboration phase) ist quasi die Vorbereitung
für die Konstruktionsphase. Wir haben das Use-Case-Modell vervollständigt und die
bereits existierenden Use Cases in das „fully dressed format“ überführt. Zusätzlich
wurde eine Priorisierung und eine Einteilung der Use Cases nach ihrer Schwierigkeit
vorgenommen.
Nach der Evaluierung von Werkzeugen und Technologien in der Einführungsphase erfolgte hier die Festlegung auf diejenigen, die geeignet erschienen. Mit Hilfe des
UML-Tools Together haben wir ein Klassenmodell erstellt, auf dessen Basis ein erster
lauffähiger Prototyp entwickelt wurde. Dieser ist die Basis für die weitere Systementwicklung.
6.2.1.3 Konstruktionsphase
Die Hauptaufgabe der Konstruktionsphase (engl. construction phase) ist die Implementierung und das Testen der Systemkomponenten. Basis für die Entwicklung ist der in
der Entwurfsphase entstandene Architektur-Prototyp. Die grundlegende Analyse des
Systems ist beendet, jedoch können noch während der Konstruktionsphase Veränderungen im Design vorgenommen werden, um flexibel auf geänderte Umstände (z.B.
zusätzliche Anregungen des Auftraggebers) reagieren zu können. Daher wollen wir in
dieser Phase vor allem auf verschiedene Prinzipien des XP zurückgreifen, die in Abschnitt 6.2.2 näher betrachtet werden.
6.2.1.4 Übergangsphase
In dieser Phase (engl. transition phase) erfolgt der Übergang des Systems aus der Entwicklungsumgebung zum Kunden. Diese Phase ist bei uns von geringerer Bedeutung,
da der Auftraggeber schon während der Konstruktionsphase Zugriff auf Vorversionen
des Systems hat. Daher sollten hier folglich keine Schwierigkeiten auftreten.
6.2. PROZESSSTRUKTUR
55
6.2.2 Extreme Programming
Diese von Kent Beck entwickelte Methode stellt mit ihren Regeln und Bedingungen
einen Rahmen für die Durchführung von Software-Projekten zur Verfügung. Durch die
relativ kleine Anzahl von Gruppenmitgliedern bietet sich der Einsatz von Extreme Programming an und verspricht einen erfolgreichen und schnelleren ImplementierungsProzess.
XP verzichtet auf eine Reihe von Elementen der klassischen Softwareentwicklung,
um so eine schnellere und effizientere Kodierung zu erlauben. Die dabei entstehenden Defizite werden durch stärkere Gewichtung anderer Konzepte (insbesondere der
Testverfahren) zu kompensieren versucht.
Weil der Programmcode das ultimative Ziel einer Softwareentwicklung ist, fokussiert XP von Anfang an genau auf diesen Code. Im Gegensatz dazu wird Dokumentation als aufwändiger Ballast betrachtet. Eine Dokumentation ist aufwändig zu erstellen
und sehr oft viel fehlerhafter als der Code, weil sie nicht automatisch analysier- und
testbar ist. Folgerichtig wird in XP-Projekten kaum externe Dokumentation erstellt. Im
Ausgleich dafür wird Wert auf eine gute Kommentierung des Quellcodes durch Coding
Standards und eine umfangreiche Test-Sammlung gelegt.
Dies alles basiert auf den folgenden grundlegenden Prinzipien eines XP-Prozesses:
Kommunikation: Permanente und intensive Kommunikation der Entwickler untereinander sowie mit dem Kunden erlaubt schnellstmögliches Feedback sicherzustellen, unnötige Funktionalität zu verhindern, entstehende Probleme so schnell
wie möglich zu lösen und das Problem der fehlenden Dokumentation zu mildern. Dies wollen wir durch regelmäßige Teamsitzungen und die Verwendung
von modernen Kommunikationsmitteln (Wiki, ICQ etc.) erreichen.
Einfachheit: Die Software soll so einfach wie möglich gehalten werden, keine Vorbereitung möglicher zukünftiger Erweiterungen, keine redundante oder unnötige
Funktionalität und keine redundanten Strukturen sind geduldet. Dadurch bleibt
das System einfach und wartbar. Wir weichen von diesem Prinzip des XP insofern ab, als dass wir die Erweiterbarkeit des Programms sicherstellen wollen,
auch wenn dies zu Lasten der Einfachheit gehen kann.
Feedback: Evolutionäre Entwicklung des Systems in möglichst kleinen Releases und
eine permanente Verfügbarkeit des Kunden erlaubt schnelles Feedback und dadurch flexible Steuerung des Projektfortschritts. Dem wollen wir durch die Einbeziehung des Auftraggebers und unsere geplanten Intervalle zwischen den einzelnen Iterationen Rechnung tragen (siehe hierzu auch Abschnitt 6.5).
Eigenverantwortung: Im XP sind die Entwickler gehalten, eigenverantwortlich zu
handeln. Dies impliziert, in Absprache mit dem Kunden Funktionalitäten anzupassen und Pläne zu überdenken.
Zu diesen Prinzipien gehören auch die folgenden Entwicklungspraktiken, die in unserer
Gruppe zur Anwendung kommen.
6.2.2.1 Pair-Programming
In der Coding-Phase werden wir das sogenannte Pair-Programming benutzen. Hierbei sitzen während des Schreibens von Quellcode jeweils zwei Leute an einem Rechner. Der momentane Benutzer von Tastatur und Maus konzentriert sich auf eine bestmögliche Implementierung des aktuellen Code-Abschnitts, während der andere eher
KAPITEL 6. ENTWICKLUNGSPROZESS
56
hinsichtlich des aktuellen Lösungsansatzes strategisch vorausdenkt und versucht, Auswirkungen der aktuellen Implementierung auf das Gesamtsystem abzuschätzen. Die
Rollen können dabei jederzeit getauscht werden.
Die Gruppe ist in drei Kleingruppen gegliedert, die sich zwar nicht, wie in XP
vorgesehen, regelmäßig neu bilden, da dies aus organisatorischen Gründen (Zeit- und
Wohnsituation) nicht praktikabel ist. Jedoch wird eine Umgruppierung zu einem späteren Zeitpunkt des Projekts nicht ausgeschlossen.
Model
Visualisierung
Controller
Mario Vekic, Sinisa Djukanovic
Kai Stroh, Sebastian Eifert
Matthias Orgler, Carole Urvoy
Grundlegend zu all diesen Punkten gehört auch die enge Zusammenarbeit zwischen
Auftraggeber und -nehmer, um den Fortschritt des Projektes in die richtige Richtung
garantieren zu können. Es wäre wünschenswert, während der Programmierphase kontinuierlich Rückmeldungen vom Auftraggeber zu erhalten und für die jeweils nächste
Iteration zu berücksichtigen.
6.2.2.2 Refactoring
Software, die benutzt wird, muss laufend den sich ändernden Anforderungen angepasst
werden, d.h. sie muss gewartet werden. Leider führt Software-Wartung in der Regel
zur Degeneration der Struktur der Software. Das macht weitere Änderungen immer
schwieriger, bis schließlich nur noch eine Neuimplementierung sinnvoll ist.
Eine Möglichkeit, dieser „natürlichen“ Degeneration der Software-Struktur entgegenzuwirken, ist die kontinuierliche Software-Restrukturierung oder „Refactoring“,
die dafür sorgt, dass die Software jederzeit verständlich und änderbar bleibt.
Das Refactoring umfasst also konstruktive Maßnahmen, die dazu dienen, eine vorhandene Software oder Teile davon verständlicher und leichter änderbar zu machen,
ohne dabei das beobachtbare Verhalten zu verändern.
Durch die Wahl von Eclipse als Entwicklungsumgebung fällt die Anwendung solcher Maßnahmen relativ leicht, da dort bereits weitreichende Unterstützungsfunktionen
zur Durchführung verschiedener Refactoring-Prozesse vorhanden sind.
6.3 Iterationsplan
Wie im Abschnitt zur Prozessstruktur (s. 6.2) bereits erwähnt, werden wir das Projekt
nicht „in einem Rutsch“ implementieren, sondern mehrere, kleinere Iterationen durchführen. Dies hat mehrere Vorteile. Zunächst einmal sind die Teilaufgaben, die in jeder
Iteration zu lösen sind, weniger komplex und damit besser überschaubar als die Gesamtaufgabe. Weiterhin besteht bei einem iterativen Vorgehen die Möglichkeit, frühzeitig (d.h. spätestens nach dem ersten Release) Feedback vom Auftraggeber zu erhalten
und damit eventuelle Unklarheiten aufzuklären. Schließlich versucht man, durch mehrere Meilensteine das Projektrisiko zu senken. Dies ist darin begründet, dass die riskantesten und schwierigsten Aufgaben möglichst früh im Projekt implementiert werden,
d.h. wenn noch viel Zeit für möglicherweise nötige Umstrukturierungen bleibt, während in späteren Iterationen nur noch vergleichsweise einfache und damit sicherer zu
bewältigende Aufgaben übrig bleiben. Der aktuelle Iterationsplan wird stets in unserem
Wiki festgehalten.
6.3. ITERATIONSPLAN
57
Der Funktionsumfang der einzelnen Milestones läßt sich bis zu einem gewissen
Grad aus der Prioritätenliste der Use Cases ableiten:
Milestone 0
• Grundstruktur des Programmaufbaus
• Anbindung an die TM4J-Bibliothek
• Use Cases:
– Ein bestehendes Netz öffnen (aus einer Datei)
– Knoten fokussieren in einer einfachen textbasierten Baumansicht
Milestone 1
• Grafische Visualisierung
• Use Cases:
– Das aktuelle Netz exportieren / speichern
– Ein neues Netz anlegen
– Einen neuen Knoten in ein Netz einfügen
– Eine Verbindung zwischen zwei Knoten auflösen
– Einen Knoten aus einem Netz löschen
– Eine Verbindung zwischen zwei Knoten erstellen
– Navigation durch das Netz
Milestone 2
• Fertigstellung des Benutzerinterfaces
• Use Cases:
– Eigenschaften eines Knotens bearbeiten
– Eigenschaften einer Verbindung bearbeiten
– Die Zielknoten einer Verbindung bearbeiten
– Anwenden eines Filters auf die Visualisierung
– Suchen eines Knotens
– Neue Typen hinzufügen
– Einem Netz ein Typenprofil zuordnen
– Eine mit einem Knoten verbundene Aktion ausführen
– Undo / Redo
KAPITEL 6. ENTWICKLUNGSPROZESS
58
Final Release
• Use Cases:
– Zusammenführen von mehreren Netzen
– Visualisierungsmodus verändern
– Neues Typenprofil anlegen
– Bestehendes Typenprofil laden
– Typ löschen
– Typ bearbeiten
– Bookmark auf einen Knoten erstellen
In jeder Iteration wird soweit wie möglich das Feedback des Auftraggebers mit einbezogen. Mit jeder dazwischen liegenden Iteration werden Teile der für den nächsten
Meilenstein geplanten Ausbaustufe des Programms hinzugefügt. Die Reihenfolge der
Implementierung wird dabei flexibel und nach Bedarf festgelegt. Auch kann die Umsetzung der in vorherigen Stufen integrierten Use Cases in späteren Iteration noch angepasst oder erweitert werden, insbesondere was Aspekte der Benutzerfreundlichkeit
angeht.
6.4 Prototypen
Um sicherzustellen, dass das Projekt die vom Auftraggeber gewünschte Richtung beibehält, werden regelmäßig abgeschlossene Iterationen als „Prototypen“ zum Auftraggeber gesandt.
Durch dieses Prototyping werden zum einen Missverständnisse zwischen Auftraggeber und Auftragnehmer frühzeitig aufgedeckt. Auch kann auf diese Weise auf übersehene essentielle Funktionalität hingewiesen werden. Der Auftraggeber ist zudem
ständig über den aktuellen Entwicklungsstand informiert.
Mit Hilfe dieser Entwicklungsmethode können bestimmte Qualitätsmerkmale bezüglich ihrer Umsetzung kontrolliert werden. Hierbei sei besonders auf die Benutzerfreundlichkeit, den Nutzwert und die Zuverlässigkeit durch den frühzeitigen Einsatz
hingewiesen.
Des weiteren ist Prototyping eines der zentralen Wesensmerkmale eines iterativen
Programmiermodells und erleichtert durch die Konzentration auf Teile der Gesamtaufgabe die schrittweise Annäherung an das endgültige Produkt.
6.5 Zeitplanung
In diesem Abschnitt wird der Zeitplan für das Projekt wiedergegeben. Oberstes Ziel
unserer Planung ist die Einhaltung der vorgegebenen Termine. Daneben soll erreicht
werden, dass die anfallenden Aufgaben möglichst gerecht (vom Zeitaufwand und vom
Anspruch) auf die verschiedenen Teammitglieder verteilt werden.
Unsere Zeitplanung ergibt sich aus einem fest vorgebenden Gerüst externer Termine, sowie der von uns gesetzten Meilensteine.
6.6. VERWENDETE SOFTWARE UND TOOLS
59
Abbildung 6.1: Zeitliche Fixierung der Meilensteine
Datum
7. November 2003
7. Januar 2004
21. Dezember 2003
Ende Januar 2004
4. Februar 2004
Ende Februar 2004
Anfang März 2004
Anfang April 2004
Mitte Mai 2004
Anfang Juli 2004
Mitte Juni 2004
Anfang August 2004
Anfang Oktober 2004
Mitte Oktober 2004
Anfang November 2004
Ziel/Ereignis
Beginn des Projektes
1. Steering Committee
Pflichtenheft 0.1
Prototyp - Milestone 0
2. Steering Committee
Abgabe Pflichtenheft 1.0
1. Review
Milestone 1
3. Steering Committee
2. Review
Milestone 2
Fertigstellung des Produktes
Abgabe
Abschlußreview
SE - Messe
Der verbindliche Abgabetermin ist Anfang Oktober 2004. Die Diskrepanz zu dem
oben erwähnten, internen Termin der Fertigstellung Anfang August 2004 kommt auf
Grund interner Pufferzeiten zustande.
Abbildung 6.1 veranschaulicht die geplanten Zeiträume der verschiedenen Projektphasen.
6.6 Verwendete Software und Tools
Die Gruppe ByteMe setzt zur Realisierung dieses Projektes für die unterschiedlichen
Aufgaben nachfolgend aufgeführte Software ein.
6.6.1 Werkzeuge zur Dokumentation
Zur Erstellung der Dokumentation und der Protokolle haben wir uns für den Einsatz
verschiedener, für ihren Zweck jeweils am besten geeigneter Werkzeuge entschieden.
KAPITEL 6. ENTWICKLUNGSPROZESS
60
Im einzelnen sind dies:
• verschiedene einfache Texteditoren zur Erstellung des HTML-Codes für die Homepage,
• OpenOffice 1.1.0 zur Erstellung der Protokolle und zum PDF-Export,
• Together 6.0 für das Design eines Klassenmodells,
• LYX 1.3.2 und LATEX 2.0.2 für das Pflichtenheft,
• OpenOffice 1.1.0, um Folien für Steering Committees und Reviews zu erzeugen.
6.6.2 Werkzeuge zur Verwaltung und Kommunikation
Zur Kommunikation außerhalb der Teamsitzungen und zur Verwaltung und Verteilung
der erstellten Dokumente verwenden wir
• verschiedene E-Mail-Programme,
• verschiedene HTML-Browser,
• verschiedene ICQ-kompatible Instant-Messaging-Programme,
• WinSCP, um Dateien in den Downloadbereich unserer Homepage zu stellen,
• das MoinMoin Wiki1 zur Projektplanung und -koordination,
• ein selbst geschriebenes PHP-Skript zur Zeiterfassung.
6.6.3 Werkzeuge zur Entwicklung
Die Entscheidung bezüglich der Wahl der Entwicklungswerkzeuge fiel auf
• CVS zur Versionsverwaltung zur Aufnahme von Quellcode, Testklassen und
Beispieldateien,
• Eclipse 3.0 zur Erstellung des Java Quellcodes,
• JUnit als Test-Framework (in Eclipse).
1 http://moin.sourceforge.net/
Kapitel 7
Qualitätssicherung
7.1 Einleitung
Die Qualitätssicherung spielt eine zentrale Rolle im Prozess der Softwareentwicklung
und beginnt bereits in der Planungsphase eines Projektes. Dieser Qualitätsbegriff bezieht sich jedoch nicht nur auf den erstellten Code, sondern auch auf die zugehörigen
Dokumente wie Pflichtenheft, Code-Dokumentation, Benutzer- und Entwicklerhandbuch. In diesem Kapitel werden zunächst die wichtigsten Qualitätsmerkmale auf Basis
der DIN ISO 9126 beschrieben und ggf. deren Bedeutung für das Projekt erläutert.
Anschließend soll der Qualitätssicherungsplan vorgestellt werden, welcher in die praktische Umsetzung während der Projektarbeit sowie die Testfallübersicht untergliedert
ist.
7.2 Qualitätsmerkmale
Allgemein formuliert ist Qualität die Gesamtheit von Eigenschaften und Methoden
eines Produktes oder einer Tätigkeit, die sich auf deren Eignung zur Erfüllung gegebener Erfordernisse bezieht. Im Folgenden werden Merkmale der Qualität nach DIN ISO
9126 und deren Bedeutung im Projekt dargestellt.
7.2.1 Änderbarkeit/Analysierbarkeit
Das Design des Softwaresystems in seinen unterschiedlichen Komponenten und Schnittstellen muss transparent, einheitlich und gut dokumentiert sein. Diese Attribute sind
eng miteinander verknüpft: Die eingesetzten Klassen sollten minimale Abhängigkeiten untereinander besitzen und die Schnittstellen so ausgelegt sein, dass Änderungen
in der Implementierung keine Auswirkungen nach außen haben. Ein einheitliches System in der Namensgebung von Variablen und Formatierung der Quellcodes erleichtert
ebenfalls die Wartung und Weiterentwicklung der Software. Der wichtigste Aspekt ist
eine gute und vollständige Dokumentation des Codes. Nur wenn diese Eigenschaften
erfüllt sind, kann das Produkt mit vertretbarem Aufwand gewartet und ausgebaut werden.
61
KAPITEL 7. QUALITÄTSSICHERUNG
62
7.2.2 Stabilität/Zuverlässigkeit
Ein grundlegendes Merkmal der Qualität ist die Zuverlässigkeit des entwickelten Softwaresystems. Das betrifft in erster Linie die Zahl der (kritischen) Programmfehler, aber
auch die Behandlung von Ausnahmesituationen wie Hardwarefehler, Ausfälle und andere. Da es in diesem Projekt zentral um Datenerfassung und -verwaltung geht, hat
die Konsistenz der zu speichernden Informationen einen hohen Stellenwert. Ein weiterer wichtiger Punkt in diesem Zusammenhang ist die Toleranz gegenüber fehlerhaften
Eingaben des Anwenders. Der Datenbestand darf dadurch nicht gefährdet werden.
7.2.3 Übertragbarkeit
Allgemein wird dieser Begriff mit Plattformunabhängigkeit assoziiert, das Softwaresystem soll im Idealfall in unterschiedlichsten Rechner- und Softwareumgebungen bei
minimalem Anpassungsaufwand einsetzbar sein. Hier wird vor allem Wert auf uneingeschränkte Kompatibilität zu Linux- und Mac OS-Systemen gelegt.
7.2.4 Konfigurierbarkeit
Hinter diesem Begriff steht die Frage, inwieweit der Anwender das Softwaresystem
seinen Bedürfnissen anpassen kann, ohne den Quellcode zu modifizieren. Dieses Projekt soll gerade in dieser Hinsicht dem Benutzer die besten Möglichkeiten geben, Daten
verschiedenster Art zu erfassen und zu verwalten.
7.2.5 Nutzwert
Das Ziel jedes Softwareprojekts ist die Erstellung eines Systems, welches genau die
Funktionalität besitzt, die sich der Auftraggeber vorgestellt hat. Die elementaren Voraussetzungen dafür sind
• ein Pflichtenheft, welches die Anforderungen an die Software möglichst eindeutig definiert,
• regelmäßige Rücksprachen mit dem Auftraggeber,
• Qualitätssicherung bei der Erstellung des Programmcodes.
7.2.6 Konformität
Dieser Begriff ist eng mit dem des Nutzwertes und der Analysierbarkeit verknüpft. Es
ist wichtig, dass die tatsächliche Implementierung des Softwaresystems den Anforderungen des Pflichtenheftes genügt.
7.2.7 Anwendbarkeit/Benutzerfreundlichkeit
Diese Attribute zielen vor allem auf eine intuitive Benutzeroberfläche ab: Das System
soll sich so verhalten, wie es der Anwender erwartet. Der Benutzer soll in der Lage
sein, das Softwaresystem nach möglichst kurzer Einarbeitungszeit nutzen zu können.
Ungültige Eingaben müssen so weit wie möglich abgefangen werden und dürfen vor
allem in unserem Projekt nicht die verwalteten Datenbestände gefährden. Zur Benutzerfreundlichkeit gehören auch geringe Antwortzeiten der Software.
7.3. UMSETZUNG IM PROJEKT
63
7.2.8 Effizienz
Das Softwaresystem soll so effizient wie möglich gestaltet werden. Dieses Attribut
steht jedoch oft im Widerspruch zur Toleranz gegenüber Ausnahmesituationen und ungültigen Eingaben durch den Benutzer. Da wir Plattformunabhängigkeit garantieren
wollen und daher Java als Programmiersprache verwenden, muss bei Überlegungen
bezüglich der Performance stets in Betracht gezogen werden, dass das Programm nur
innerhalb einer Virtual Machine laufen kann. Hier ist also in der Regel mit einem Verlust an Effizienz gegenüber einer nativen Implementierung zu rechnen. Grundsätzlich
sollte beim Design darauf geachtet werden, die jeweils günstigsten Methoden für den
konkreten Anwendungsfall zu finden, der allen genannten Punkten gerecht wird.
7.2.9 Prozessqualität
Dieser Begriff umfasst folgende Attribute, die speziell die Organisation der Projektgruppe betreffen
• Prüfbarkeit der Prozessabläufe,
• Nachvollziehbarkeit,
• Personenunabhängigkeit.
Prüfbarkeit bedeutet in diesem Zusammenhang, dass das Vorhandensein der wichtigsten Prinzipien des angewandten Entwicklungsprozesses im Rahmen eines Projektes
von außen sichtbar sein sollte. Darunter fallen etwa Release-Planung und Qualitätssicherung, die in diesem Pflichtenheft beschrieben werden.
Diese Prozesse müssen auch im Rückblick nachvollziehbar sein, d.h. es muss ersichtlich sein, auf welche Weise ein bestimmtes Ergebnis zustande gekommen ist. Diesem Punkt wird unter anderem durch den Einsatz des CVS-Tools Rechnung getragen,
durch das alle Versionen eines damit verwalteten Dokuments oder Codestücks verfügbar sind. Desweiteren werden sämtliche Entscheidungen der Gruppe protokolliert und
können somit auch zu späteren Zeitpunkten rekonstruiert werden.
Teile des Entwicklungsprozesses dürfen nicht an eine einzelne Person gebunden
sein. Um dies sicherzustellen, entwickeln wir einerseits kaum in Einzelarbeit, sondern
hauptsächlich in Zweier-Teams. Darüberhinaus stellen wir durch die Dokumentation
des Quellcodes und den ständigen Informationsaustausch über die Teamsitzungen und
das Wiki sicher, dass alle Teammitglieder stets einen umfassenden Überblick über die
Arbeit jeder Kleingruppe haben.
7.3 Umsetzung im Projekt
7.3.1 Einleitung
Die Sicherung der oben aufgeführten Qualitätskriterien im Projekt wird durch die folgenden Verfahrensweisen unterstützt:
• Einhaltung von Richtlinien zur Erhaltung der Transparenz und Wartbarkeit des
Produkts,
• Anwendung von Tests zur Minimierung von Programmfehlern,
KAPITEL 7. QUALITÄTSSICHERUNG
64
• Hinreichende Kommunikation intern und extern zur Bildung einer gemeinsamen
Basis und zur Vermeidung von Missverständnissen.
In den folgenden Unterkapiteln werden diese Verfahren detailliert erläutert.
7.3.2 Richtlinien
Ziel von einheitlichen Konventionen bei der Durchführung wichtiger Prozesse im Projekt ist die Gewährleistung von Transparenz und Wartbarkeit des Produktes. Dadurch
wird sowohl die Zusammenarbeit in der Gruppe unterstützt, als auch die spätere Weiterentwicklung durch den Auftraggeber und ggf. die Open-Source-Gemeinde erleichtert.
7.3.3 Dokumentation von Änderungen
Jede Modifikation eines Dokumentes wird dokumentiert. Dies betrifft vor allem den
Quelltext, aber auch alle schriftlichen Dokumente wie z.B. das Benutzer- und Entwicklerhandbuch. Dies wird aus technischer Sicht für den Quellcode und die Testdefinitionen durch den Einsatz des Programmpakets CVS (Concurrent Version System) gewährleistet. Durch den Einsatz von Eclipse, in dem eine umfassende CVS-Unterstützung
integriert ist, wird die Nutzung dieses Systems durch alle Gruppenmitglieder sichergestellt. Hierbei wird bei jedem „Commit“-Vorgang, d.h. bei jedem Hinzufügen von
neuem oder Ändern von bestehendem Code, ein begleitender Kommentar abgefragt.
Wir haben daher die Regel aufgestellt, commits stets mit sinnvollen Kommentaren
durchzuführen. Dadurch können Änderungen einheitlich protokolliert werden und die
Versionskontrolle ist gewährleistet.
Bei anderen Dokumenten, wie z.B. diesem Pflichtenheft, werden grundsätzlich alle
alten Versionen archiviert und sind stets über den Dateibereich auf unserer Homepage
verfügbar.
7.3.4 Layout und Stil
Dokumentation:
Für alle schriftlichen Dokumente werden einheitliche Formatvorlagen verwendet. Diese wurden vom Zuständigen für die Qualitätssicherung erzeugt. Er überprüft auch die
Einhaltung und Benutzung der Vorlagen. Die Einhaltung von Layoutkonventionen ist
sehr wichtig, da Dokumente in der Regel auch lange nach ihren Erstellungsdatum noch
oft gelesen werden, und ein einheitlicher Stil das Zurechtfinden erheblich verbessert.
Programmierstil:
Auch die Formatierung der Quelltexte und das Klassendesign sind einheitlich festgelegt. Dies erleichtert vor allem die Lesbarkeit von Komponenten, die von anderen
Gruppenmitgliedern erstellt wurden. Zu einem guten Programmierstil gehört auch die
Dokumentation im Quelltext und die Einhaltung von bestimmten Richtlinien bei der
Benennung von Variablen, Methoden und Klassen. Im wesentlich orientieren wir uns
hierbei am Java Style Guide der Firma Sun. Einige Punkte werden nachfolgend kurz
erläutert.
7.3. UMSETZUNG IM PROJEKT
65
7.3.4.1 Code-Dokumentation
Die Quelltexte sollen auch von anderen Gruppenmitgliedern und zukünftigen Entwicklern gut lesbar und verständlich sein. Darum werden alle wichtigen Variablen und Methoden (JavaDoc-konform) direkt im Programmcode kurz erläutert. Bei komplexeren
Methoden wird in gleicher Weise auch auf Unterabschnitte bzw. Funktionsblöcke eingegangen.
7.3.4.2 Namensgebung
Für die Benennung von Klassen, Methoden und Variablen wird eine einheitliche Richtlinie festgelegt. Zum Beispiel soll der Verwendungszweck einer Variable direkt anhand
des jeweiligen Bezeichners erkennbar sein. Diese Vorgehensweise erleichtert die Verständlichkeit des Quelltexts. Insbesondere bei der Benennung von Methoden wird auf
eine klassenübergreifende Konsistenz geachtet, soweit dies möglich und sinnvoll ist.
Vor allem wird bei der Namesgebung darauf geachtet, die englische Sprache zu verwenden, was vor allem in Bezug auf das spätere Open-Source-Dasein dieses Projektes
äußerst wichtig ist.
7.3.4.3 Programmierstandard
Die Umsetzung eines bestimmten Programmierstandards schließt bereits die Verwendung von Namenskonventionen mit ein. Den Kern bildet jedoch ein Regelwerk das
festlegt, wie die syntaktischen Mittel der eingesetzten Programmiersprache verwendet
werden dürfen. Dies unterstützt zum einen die Erstellung von einheitlichem Code, hilft
aber auch dabei, Fehler zu vermeiden, die zum Beispiel beim Einsatz von bestimmten
Sprachmitteln auftreten können. Auch hier halten wir uns an den Java Style Guide 1 von
Sun.
7.3.5 Tests
Tests von Komponenten und Prototypen dienen der frühzeitigen Fehlererkennung. Je
später ein Programmfehler entdeckt wird, desto aufwendiger wird seine Behebung. Daher wird bei der Implementierung auf die regelmäßige Anwendung von Tests geachtet.
Wir verwenden beim Testen sowohl automatische Unit-Tests als auch manuelle Tests.
7.3.5.1 Unit-Tests
Die sogenannten Unittests, die im XP eine elementare Rolle einnehmen (siehe Abschnitt 6.2.2), werden mit Hilfe von JUnit2 durchgeführt. JUnit ist ein kleines, mächtiges Java-Framework zum Schreiben und Ausführen automatischer Unit-Tests. Hierbei werden Programmeinheiten in Isolation von anderen im Zusammenhang des Programms benötigten Einheiten getestet. Die Größe der unabhängig getesteten Einheit
kann dabei von einzelnen Methoden über Klassen bis hin zu Komponenten reichen.
Hierbei wird, soweit dies möglich ist, auf Test First Programming gesetzt, bei dem
zunächst der Test und dann die Einheit programmiert wird.
1 http://java.sun.com/docs/codeconv/html/CodeConvTOC.doc.html
2 http://www.junit.org
66
