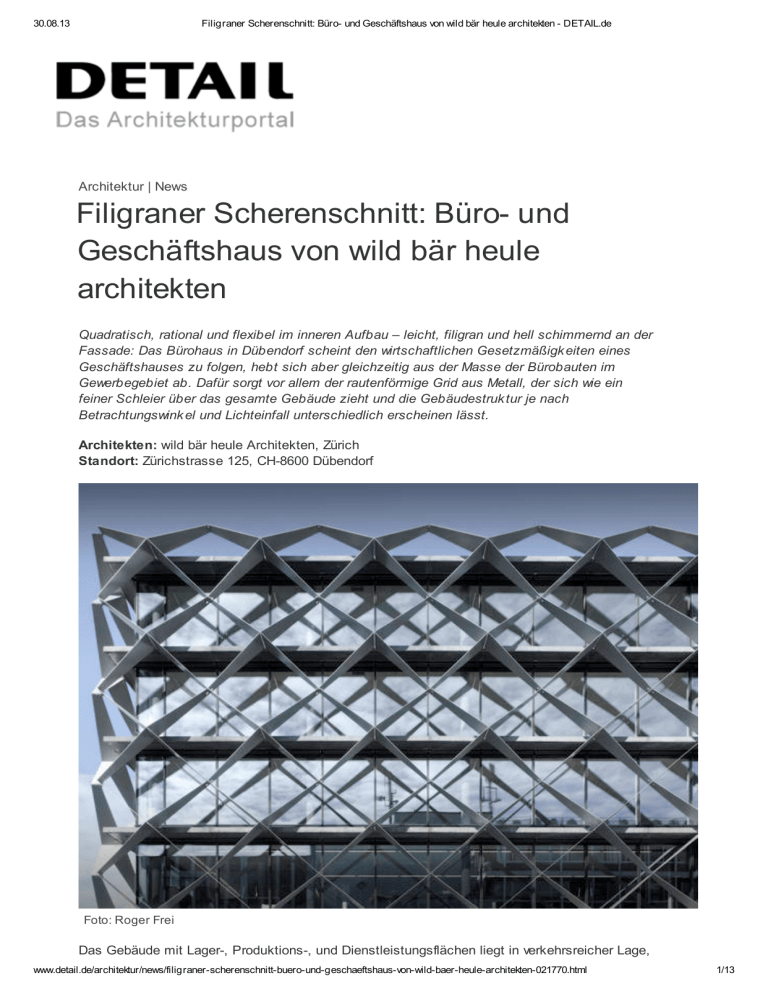

Filigraner Scherenschnitt: Büro- und
Geschäftshaus von wild bär heule
architekten
Quadratisch, rational und flexibel im inneren Aufbau – leicht, filigran und hell schimmernd an der
Fassade: Das Bürohaus in Dübendorf scheint den wirtschaftlichen Gesetzmäßigk eiten eines
Geschäftshauses zu folgen, hebt sich aber gleichzeitig aus der Masse der Bürobauten im
Gewerbegebiet ab. Dafür sorgt vor allem der rautenförmige Grid aus Metall, der sich wie ein
feiner Schleier über das gesamte Gebäude zieht und die Gebäudestruk tur je nach
Betrachtungswink el und Lichteinfall unterschiedlich erscheinen lässt.
Architekten: wild bär heule Architekten, Zürich
Standort: Zürichstrasse 125, CH-8600 Dübendorf
Foto: Roger Frei
Das Gebäude mit Lager-, Produktions-, und Dienstleistungsflächen liegt in verkehrsreicher Lage,
www.detail.de/architektur/news/filigraner-scherenschnitt-buero-und-geschaeftshaus-von-wild-baer-heule-architekten-021770.html
1/13
30.08.13
Filigraner Scherenschnitt: Büro- und Geschäftshaus von wild bär heule architekten - DETAIL.de
im Zentrum einer Gewerbezone. Der Ort beeinflusste den Entwurf, denn das Gebäude sollte
einen prägnanten Ausdruck erhalten um sich im heterogenen Umfeld des Gewerbegebiets
behaupten zu können. Die Architekten umspannten die Gebäudestruktur mit einem
rautenförmigen Netz, das dem Volumen einen weichen, textilen Charakter verleiht. Je nach
Betrachtungswinkel und Lichteinfall wirkt die Gebäudestruktur unterschiedlich: Frontal beinahe
unsichtbar, gewinnt sie seitlich einen zunehmend körperhafte Präsenz bis der Blick auf die
dahinterliegende Ganzglasfassade schließlich vollständig verdeckt wird. Wie ein Scherenschnitt
verändert sich die Plastizität des Grids mit jedem neuen Blickwinkel.
Das Gewerbe-, und Dienstleistungsgebäude schöpft die baurechtlichen Vorgaben und mit fünf
Geschossen auch die zulässige Bauhöhe des vorhandenen Grundstücks aus. Das Erdgeschoss
mit der Produktion und Werkstätten der verschiedenen Gewerke hat eine über 1000
Quadratmeter große zusammenhängende Fläche und verfügt über eine direkte Anlieferung.
Im Zentrum befindet sich ein doppelgeschossiger Bereich mit Oberlichtern für die Präsentationen
von großen Objekten und Modellen. Dieser Mittelteil ist über vier Oberlichter natürlich belichtet
und wird in den Obergeschossen zu einem innenliegenden Lichthof. Umlaufend dient ein
Galeriegeschoss als Werkstatt für Entwurf und Konzeption.
Im Untergeschoss, auf einer Fläche von 1200 Quadratmetern, wurden Lagerräume untergebracht.
Die Obergeschosse mit je über 800 Quadratmetern zusammenhängender Fläche sind als
multifunktionale Büro-, und Dienstleistungsflächen für die Fremdvermietung vorgesehen.
www.detail.de/architektur/news/filigraner-scherenschnitt-buero-und-geschaeftshaus-von-wild-baer-heule-architekten-021770.html
2/13
30.08.13
Filigraner Scherenschnitt: Büro- und Geschäftshaus von wild bär heule architekten - DETAIL.de
1. Lager, 2. Parkierung, 3. Warenlift
Grundriss UG,
Grafik: wild bär heule architekten
1. Büro, 2. Patio
Grundriss 1. - 3. OG
1. Eingangssituation, 2. Anlieferung, 3. Warenlift,
4. Werkhalle, 5. Produktion, 10. Garage
Grundriss EG
1. Anlieferung, 2. Warenlift, 3. Werkhalle, 4. Produktion
Grundriss Galeriegeschoss
www.detail.de/architektur/news/filigraner-scherenschnitt-buero-und-geschaeftshaus-von-wild-baer-heule-architekten-021770.html
3/13
30.08.13
Filigraner Scherenschnitt: Büro- und Geschäftshaus von wild bär heule architekten - DETAIL.de
Querschnitt durch die zweigeschossige Produktionshalle und den mit Kletterpflanzen berankten Innenhof
Grafik: wild bär heule architekten
Foto: Roger Frei
www.detail.de/architektur/news/filigraner-scherenschnitt-buero-und-geschaeftshaus-von-wild-baer-heule-architekten-021770.html
4/13
30.08.13
Filigraner Scherenschnitt: Büro- und Geschäftshaus von wild bär heule architekten - DETAIL.de
Foto: Roger Frei
Das Hochparterre
Fotos: Roger Frei
Das Atelier mit einer Höhe von sechs Metern liegt
im Herzen des Baukörpers.
www.detail.de/architektur/news/filigraner-scherenschnitt-buero-und-geschaeftshaus-von-wild-baer-heule-architekten-021770.html
5/13
30.08.13
Filigraner Scherenschnitt: Büro- und Geschäftshaus von wild bär heule architekten - DETAIL.de
Der Innenhof im Obergeschoss belichtet die
umliegenden Büros und durch Lichtkuppeln auch den
zweigeschossigen Werkraum, Fotos: Roger Frei
Das Metallkleid scheint über dem Boden zu
schweben
Die Statik des Skelettbaus bilden Betonplatten und Betonstützen, als Aussteifung dienen zwei
Treppenhauskerne. Vorgefertigte und schwarz eingefärbte Betonelemente umlaufen außen das
gesamte Gebäude und dienen als Putzbalkon. Zwischen den Geschossdecken wurde eine
Fassade als Pfosten-Riegel-System in Aluminium mit 3-fach Isolierverglasung angebracht.
Vorgehängt ist eine lackierte Stahlfassade, die im Baukastensystem montiert wurde. Die
Fassade übernimmt als ästhetisches Element keine Funktion. Die dünnen Stahlschwerter
formen im konstruktiven Verbund einen luftig-leichten Scherenschnitt – eine Silhouette vor der
dahinter liegenden Gebäudestruktur.
www.detail.de/architektur/news/filigraner-scherenschnitt-buero-und-geschaeftshaus-von-wild-baer-heule-architekten-021770.html
6/13
30.08.13
Filigraner Scherenschnitt: Büro- und Geschäftshaus von wild bär heule architekten - DETAIL.de
Foto: Roger Frei
Konstruktive Details, Grafik: wild bär heule architekten
Foto: wild bär heule architekten
www.detail.de/architektur/news/filigraner-scherenschnitt-buero-und-geschaeftshaus-von-wild-baer-heule-architekten-021770.html
7/13
30.08.13
Filigraner Scherenschnitt: Büro- und Geschäftshaus von wild bär heule architekten - DETAIL.de
Foto: wild bär heule architekten
Foto: wild bär heule architekten
www.detail.de/architektur/news/filigraner-scherenschnitt-buero-und-geschaeftshaus-von-wild-baer-heule-architekten-021770.html
8/13
30.08.13
Filigraner Scherenschnitt: Büro- und Geschäftshaus von wild bär heule architekten - DETAIL.de
Fotos: wild bär heule architekten
Knotenverbindung - die Stahlschwerter werden dank Schraubverbindungen am Kreuzungpunkt unter Zug
stabilisiert. Sie halten den Belastungen durch Wind und thermischer Ausdehnung stand, Foto: Roger Frei
www.detail.de/architektur/news/filigraner-scherenschnitt-buero-und-geschaeftshaus-von-wild-baer-heule-architekten-021770.html
9/13
30.08.13
Filigraner Scherenschnitt: Büro- und Geschäftshaus von wild bär heule architekten - DETAIL.de
Das Vordach bei der Anlieferung ist als in sich steifer Träger konstruiert, der an die Betonstirn
zurückgebunden ist, Foto: Roger Frei
Wie ein Scherenschnitt verändert sich die Plastizität des Grids mit dem Blickwinkels gegenüber dem Objekt,
www.detail.de/architektur/news/filigraner-scherenschnitt-buero-und-geschaeftshaus-von-wild-baer-heule-architekten-021770.html
10/13
30.08.13
Filigraner Scherenschnitt: Büro- und Geschäftshaus von wild bär heule architekten - DETAIL.de
Foto: Roger Frei
Der Faltenwurf eines Stoffes dürfte die Architekten bei der Formfindung der "zweiten Haut"
inspiriert haben. Während der Planung wurde das Netz in Form und Konstruktion mehrfach
vereinfacht und weiterentwickelt. So konnten unter anderem die ursprünglich geplanten
gewobenen Aluminiumformen hauptsächlich aus wirtschaftlichen Gründen nicht zum Einsatz
kommen.
Zum Erfolg des Bauwerks hat letztendlich die einfache, aber intelligente Zugverbindung der
Stahlschwerter beigetragen. Diese gewährleistet sowohl die Montage und Ausrichtung der
Elemente als auch die Aufnahme der dynamischen Kräfte wie Wind und thermische
Ausdehnung.
Emilia Margaretha
Modellfoto: wild bär heule architekten
Die ursprünglich geplanten gewobenen Aluminiumformen kamen aus
wirtschaftlichen Gründen nicht zum Einsatz, Foto: wild bär heule architekten
www.detail.de/architektur/news/filigraner-scherenschnitt-buero-und-geschaeftshaus-von-wild-baer-heule-architekten-021770.html
11/13
30.08.13
Filigraner Scherenschnitt: Büro- und Geschäftshaus von wild bär heule architekten - DETAIL.de
Foto: Roger Frei
Weitere Projekte zum Thema »Bauen mit Stahl« finden Sie in unserer aktuellen Ausgabe
DETAIL 2013/7+8.
Bauherr: KIM Stahlmöbel AG
Planungszeit: 2007-2011
Bauzeit: 2011-2012
Fertigstellung: August 2012
Nutzung: Büro, Lager, Produktion,
Parkplatz
Gesamtkosten: CHF 14.5 Mio.
Kubikmeterpreis: CHF 380/m³
Grundstücksgröße: 3.540 m²
Gebäudevolumen: 34 200 m³
Nutzfläche: 7680 m²
Foto: Roger Frei
