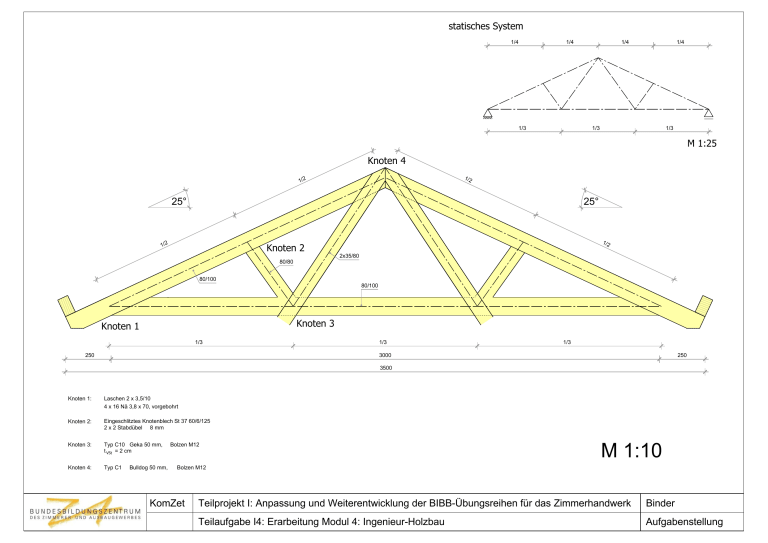

statisches System
1/4
1/4
1/3
1/4
1/4
1/3
1/3
M 1:25
Knoten 4
1 /2
1/2
25°
25°
1 /2
1 /2
Knoten 2
2x35/80
80/80
80/100
80/100
Knoten 3
Knoten 1
1/3
250
1/3
1/3
3000
250
3500
Knoten 1:
Laschen 2 x 3,5/10
4 x 16 Nä 3,8 x 70, vorgebohrt
Knoten 2:
Eingeschlitztes Knotenblech St 37 60/6/125
2 x 2 Stabdübel 8 mm
Knoten 3:
Typ C10 Geka 50 mm,
t VSt = 2 cm
Knoten 4:
Typ C1
Bulldog 50 mm,
Bolzen M12
M 1:10
Bolzen M12
KomZet
Teilprojekt I: Anpassung und Weiterentwicklung der BIBB-Übungsreihen für das Zimmerhandwerk
Binder
Teilaufgabe I4: Erarbeitung Modul 4: Ingenieur-Holzbau
Aufgabenstellung
Knoten 2
a 2, c
a 2, c
a1
30
t VSt = 20 mm
30
M12
Typ C10
Geka 50 mm
Bolzen M12
5d
a 2,c
3d
a 2,t (56°) 39
Eingeschlitztes Knotenblech St 37 60/6/125
2 x 2 Stabdübel
8 mm
25°
)
9°
(7
a 1 ,c
Knoten 2
3d
Knoten 4
a 1, t
d
6,9
10
3d
0
a 2, c
25°
3d
a 2 ,c
a2
a 2,c 30
Detail siehe Folgeseite
Knoten 3
2x3,5/8
8/8
56°
8/10
8/10
Knoten 3
Knoten 1
25
3.00
25
a1
a1
5d
a 2,c 3d a 2 3d a 2 3d a 2 3d a 2,c 3d
3.50
a 1,t 7d
5d
5d
a1
Binder M 1:10
a 2,c
a2
3d
3d
Details M 1:2
a2
3d
Laschen 2 x 3,5/10
4 x 16 Nä 3,8 x 70, vorgebohrt
a2
Knoten 1
a 1 5d
a 1 5d
a 1 5d
a 1 5d
a 1,t 7d
3d
a 2,c
3d
KomZet
Teilprojekt I: Anpassung und Weiterentwicklung der BIBB-Übungsreihen für das Zimmerhandwerk
Binder
Teilaufgabe I4: Erarbeitung Modul 4: Ingenieur-Holzbau
Werkplanung
Typ C1
Bulldog 50 mm
Bolzen M12
36
a2
,c
30
a
1, t
75
25°
)
M12
,t (
3 2°
2,c
30
a2
a
a
2, c
30
~ 32°
Knoten 4
Firstknoten M 1:2
