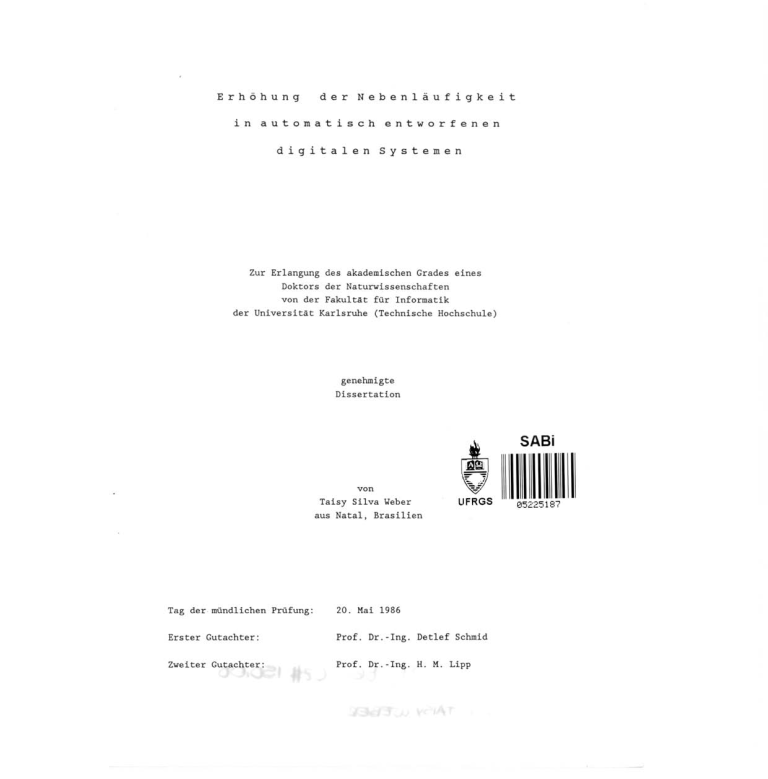

Erhohung der Nebenlaufigkeit in automatisch

Erhohung der Nebenlaufigkeit
in automatisch entworfenen
digitalen Systemen
Zur Erlangung des akademischen Grades eines
Doktors der Naturwissenschaften
von der FakultAt fUr Informatik
der UniversitAt Karlsruhe (Technische Hochschule)
genehmigte
Dissertation
SABi
von
Taisy Silva Weber
aus Natal, Brasilien
Tag der mUndlichen PrUfung: 20. Mai 1986
Erster Gutachter:
Prof. Dr.-Ing. Detlef Schmid
Zweiter Gutachter:
Prof. Dr.-Ing. H. M. Lipp
DanksagUng
Herrn Professor Dr.-Ing. D. Schmid bin ich fUr seine weitreichende
Unterstutzung, fUr die Schaffung einer forderlichen Arbeitsumgebung sowie
fur seine wertvollen Anregungen sehr zu Dank verpflichtet.
Herrn Prof.Dr.-Ing. H.M. Lipp danke ich fur die Ubernahme des Korreferats,
sowie fUr die ndtzliche Hinweise, die zur Vervollstandigung der Arbeit
beitrugen.
Bei meinen Kollegen des Instituts fax Informatik IV bedanke ich mich fUr
die gute Zusammenarbeit. Herr Dr. R. Weber, Herr Dr. Rosenstiel und Herr
Dr. Camposano ermoglichten dank ihrer Diskussionsbereitschaft und ihrer
hilfsreichen Hinweise die Erstellung der BABEL-Sprache und den Anschlu1
an das CADDY-System. Bei der Universidade Federal do Rio Grande do Sul
(UFRGS-Brasilien) und dem Deutschen Akademischen Austauschdienst (DAAD)
bedanke ich mich fUr die finanzielle Unterstutzung.
Sehr herzlich danke ich Frau Mailer, Frau Klein, sowie den Herren Dr.
Klaus
Echtle und Dipl.-Inform. Michael Marhofer fur ihre statige
Hilfsbereitschaft. Ebenso bedanke ich mich sehr herzlich bei meinem Mann
Raul far seine Geduld und liebevolle Sorge.
Gedruckt mit Unterstutzung des Deutschen Akademischen Austauschdienstes
Zusammenfassung
NebenlAufigkeit (die gleichzeitige Aktivitat mehrerer Operationen in
ist eine MOglichkeit, ohne Anstieg der
einem digitalen System)
Die
Technologiekosten hohe Arbeitsgeschwindigkeiten zu erzielen. vorliegende Arbeit soil einen Beitrag zur LOsung des Problems der
Erhohung des Nebenlaufigkeitsgrades in komplexeren digitalen Systemen
durch automatischen Entwurf leisten.
Ausgangspunkt dieser Arbeit ist die bisher unbefriedigende Situation bei
der Beschreibung und automatischen Synthese nebenlaufiger Schaltungen im
Vergleich zur verbreiteten Ausnutzung von Nebenlaufigkeit in den
Bereichen der Rechnerarchitektur, Betriebssysteme und Programmiersprachen.
Im allgemeinen wird NebenlAufigkeit erst in den letzten Phasen des
automatischen Entwurfsprozesses einbezogen, was die KomplexitAt des
Syntheseverfahrens betrachtlich erhoht. Dagegen verfolgt diese Arbeit die
Idee, daB ein hoher Nebenlaufigkeitsgrad mit geringer Synthesekomplexitat
erreicht wird, wenn NebenlAufigkeit schon in den frithesten Entwurfsphasen,
namlich der Problemanalyse und der Verhaltensbeschreibung, berucksichtigt
wird.
Zur Beschreibung des Verhaltens eines Systems wird die Sprache BABEL
(Beschreibungssprache fiat* nebenlaufige digitale Schaltungen) eingefuhrt,
die eine hierarchische und strukturierte Beschreibung der NebenlAufigkeit
unterstdtzt. Mit dem Ziel, die Zunahme der KomplexitAt des von der
BABEL-Beschreibung ausgehenden automatischen Syntheseprozesses gering zu
halten, wurden Verfahren zur Realisierung von Nebenlaufigkeit durch
mehrere kooperative Steuerwerke und Verfahren zur Erhohung des
Parallelitatsgrades durch Kompaktierung von Zustanden entwickelt. Um den
wurden die Sprache und das
EntwurfsprozeB zu vervollstandigen, Syntheseverfahren an das automatische Entwurfssystem CADDY (Carlsruhe
Digital Design System) angeschlossen. Die am Ende des automatischen
Entwurfsvorgangs erzeugte Schaltung nutzt die im beschriebenen System
vorliegende NebenlAufigkeit dann voll aus.
Inhaltsverzeichnis
Zusammenfassung
Verwendete Symbole
Verwendete Schreibweisen
Verwendete Bezeichnungen
Einleitung
Nebenlaufigkeit in digitalen Systemen 1.1 Nebenlaufigkeit und Parallelitat
1.2 Ausnutzung der Nebenlaufigkeit beim Entwurf 1.2.1 Entwurfszyklus
1.2.2 Nebenlaufigkeit beim LOsungsentwurf
1.2.3 Nebenlaufigkeit out der Verhaltensebene
1.2.4 Ausnutzung der Nebenlaufigkeit bei der Synthese
1.3 Abgrenzung
1.4 Die Aufgabenstellung
1
1
1
2
3
3
5
6
6
Verhaltensbeschreibung
2.1 Systeme mit nebenlaufigem Verhalten
2.1.1 Datenbearbeitung mit Pufferung
2.1.2 Prozessoren
2.1.3 Vektoren und Matrizen
2.1.4 Synchronisation mehrerer Ablaufe 2.1.5 Leser-Schreiberproblem 2.1.6 Gemeinsame Eigenschaften 2.2 Beschreibung des nebenlaufigen Verhaltens
2.2.1 Beschreibung durch Netze
2.2.2 Allgemeine Programmiersprachen
2.2.3 Hardwarebeschreibungssprachen
2.3 Nebenlaufigkeit in Hardwarebeschreibungssprachen 2.3.1 Notationen zur Darstellung der NebenlAufigkeit
2.3.2 Interaktion zwischen Prozessen
2.3.3 Synchronisationsmechanismen
2.3.4 Bewertung
8
8
8
12
13
15
15
16
17
18
18
20
20
21
23
24
25
26
26
26
30
33
37
38
40
41
3. Verhaltensmodell 3.1 Das DSL-Modell
3.1.1 Verhaltensgraph 3.1.2 DSL-Graph
3.1.3 Relationen in einem DSL-Graph 3.2 Das BABEL-Modell 3.2.1 Modellelemente
3.2.2 Schutzmechanismus 3.2.3 Aktion
F
3.2.4 Verteilung des Zugriffsrechts
3.2.5 Verhalten einer Aktion 3.3 InterprozeBmodul
3.3.1 Konzept
3.3.2 InterprozeEmoduln und Monitore 3.4 Hierarchie im BABEL-Modell 3.4.1 Hierarchische Gliederung
3.3.2 Spezifikation der Prioritat 3.3.3 Der BABEL-Verhaltensbaum
42
42
44
45
46
47
47
49
51
Die Sprache BABEL
4.1 Die BABEL-Grammatik
4.2 Beschreibung eines Systems 4.2.1 Typvereinbarungen
4.2.2 Verkiirperung der InterprozeLmoduln und Prozesse 4.2.3 Verbindung
4.2.4 Darstellung der ProzeEprioritat 4.2.5 Ubertragene Operanden
4.2.6 Beispiele zur Systembeschreibung 4.3 Beschreibung eines InterprozeEmoduls
4.3.1 Vereinbarung
4.3.2 Strukturbeschreibung
4.3.3 Aktionsbeschreibung
4.3.4 Prioritatsbeschreibung 4.3.5 Beispiel eines Interprozetmoduls 4.4 Beschreibung eines Prozesses 4.4.1 AuEenmittel
4.4.2 Terminaler ProzeErumpf 4.5 Der BABEL-Obersetzer
52
52
53
55
55
56
56
57
57
62
62
63
63
64
64
65
66
67
68
Synthese
5.1 Synthesestrategie
5.2 Steuerungsgrundlage
5.3 Nebenlaufigkeitsgrad
71
71
72
75
6. Synthese der Steuerung
6.1 Das Syntheseverfahren 6.1.1 Das Steuerwerksmodell
6.1.2 Ubersicht Ober das Synthesekonzept 6.2 Definitionen
6.2.1 tbergangseinheit
6.2.2 Ubergangseinheit-Typen 6.2.3 tbergangsgraph und Sektionen
6.3 Konfliktfalle
6.4 Erzeugung der Ubergangseinheiten
6.5 Synthese des Ubergangsgraphen
79
79
79
79
81
81
82
84
85
87
88
6.6 Reduktion
6.6.1 Reduktionsregeln 6.6.2 Korrektheit der Reduktion 6.7 Kompaktierung
6.7.1 Kompaktierung von zwei Ubergangseinheiten 6.7.2 Kompaktierung mehrerer Ubergangseinheiten 6.7.3 Einschrankungen bei der Anwendung der Kompaktierung 6.8 Komposition
6.8.1 Bearbeitung eines FORK-JOIN-Abschnitts 6.8.2 Die Liisungen des Kompositionsproblems
6.9 Anpassung des Ubergangsgraphen an die Zeitspezifikation 6.10 Formatierung
6.11 Bewertung des Verfahrens 6.11.1 Komplexitat des Syntheseverfahrens
6.11.2 Einflug auf den Nebenlaufigkeitsgrad 90
90
92
92
93
95
97
100
100
102
104
104
108
108
110
Aktivierung eines Moduls
7.1 Integration eines Moduls in einen Prozed 7.2 Externe Aktivierung
7.2.1 Umfang der externen Aktivierung
7.2.2 Berechnung des NebenlAufigkeitsgrades 7.3 Erzeugung der Aktivierungssektion 7.3.1 Die Spezifikation der Aktivierung eines Moduls
7.3.2 Die Ubergangseinheiten einer Aktivierungssektion 7.4 Beispiel
112
112
115
115
115
117
117
118
120
Synthese mehrerer kooperierender Prozesse
8.1 Synthesekonzept 8.2 Das Konfliktmodell 8.2.1 Umfang des Konfliktmodells 8.2.2 Konfliktanalyse
8.3 Das PrioritAtsschema
8.4 Synthese des Interaktionsmechanismus
8.5 Bewertung des Konzepts 123
123
125
126
129
133
134
135
9. AbschlieBende Betrachtungen
9.1 Ausblick
9.2 AnsAtze zu weiteren Untersuchungen 136
136
137
Literaturverzeichnis
Anhang
Al. BABEL Beschreibung zweier Synchronisationsprobleme
BABEL Beschreibung eines Mehrprozessorsystems
Ubersetzerausgabe
A4. MusterlOsung fur den Interaktionsmechanismus
138
145
145
147
152
