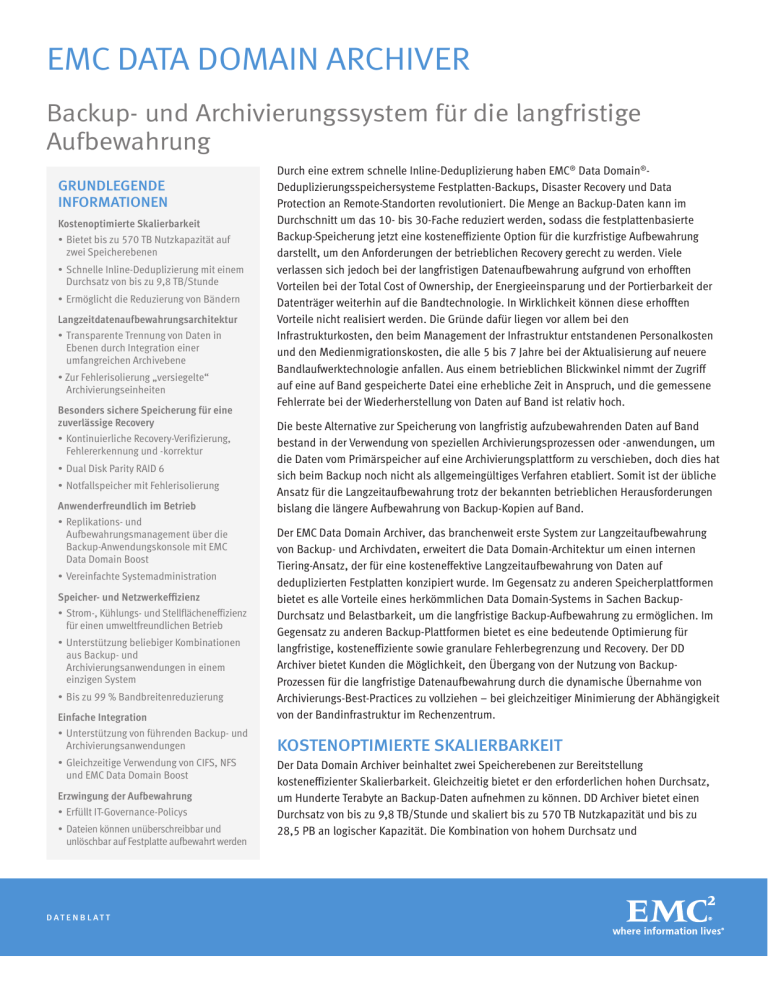

EMC DATA DOMAIN ARCHIVER
Backup- und Archivierungssystem für die langfristige
Aufbewahrung
Grundlegende
Informationen
Kostenoptimierte Skalierbarkeit
• Bietet bis zu 570 TB Nutzkapazität auf
zwei Speicherebenen
• Schnelle Inline-Deduplizierung mit einem
Durchsatz von bis zu 9,8 TB/Stunde
• Ermöglicht die Reduzierung von Bändern
Langzeitdatenaufbewahrungsarchitektur
• Transparente Trennung von Daten in
Ebenen durch Integration einer
umfangreichen Archivebene
• Zur Fehlerisolierung „versiegelte“
Archivierungseinheiten
Besonders sichere Speicherung für eine
zuverlässige Recovery
• Kontinuierliche Recovery-Verifizierung,
Fehlererkennung und -korrektur
• Dual Disk Parity RAID 6
• Notfallspeicher mit Fehlerisolierung
Anwenderfreundlich im Betrieb
• Replikations- und
Aufbewahrungsmanagement über die
Backup-Anwendungskonsole mit EMC
Data Domain Boost
• Vereinfachte Systemadministration
Speicher- und Netzwerkeffizienz
• Strom-, Kühlungs- und Stellflächeneffizienz
für einen umweltfreundlichen Betrieb
• Unterstützung beliebiger Kombinationen
aus Backup- und
Archivierungsanwendungen in einem
einzigen System
• Bis zu 99 % Bandbreitenreduzierung
Einfache Integration
• Unterstützung von führenden Backup- und
Archivierungsanwendungen
• Gleichzeitige Verwendung von CIFS, NFS
und EMC Data Domain Boost
Erzwingung der Aufbewahrung
• Erfüllt IT-Governance-Policys
• Dateien können unüberschreibbar und
unlöschbar auf Festplatte aufbewahrt werden
D AT E N B L AT T
Durch eine extrem schnelle Inline-Deduplizierung haben EMC® Data Domain®Deduplizierungsspeichersysteme Festplatten-Backups, Disaster Recovery und Data
Protection an Remote-Standorten revolutioniert. Die Menge an Backup-Daten kann im
Durchschnitt um das 10- bis 30-Fache reduziert werden, sodass die festplattenbasierte
Backup-Speicherung jetzt eine kosteneffiziente Option für die kurzfristige Aufbewahrung
darstellt, um den Anforderungen der betrieblichen Recovery gerecht zu werden. Viele
verlassen sich jedoch bei der langfristigen Datenaufbewahrung aufgrund von erhofften
Vorteilen bei der Total Cost of Ownership, der Energieeinsparung und der Portierbarkeit der
Datenträger weiterhin auf die Bandtechnologie. In Wirklichkeit können diese erhofften
Vorteile nicht realisiert werden. Die Gründe dafür liegen vor allem bei den
Infrastrukturkosten, den beim Management der Infrastruktur entstandenen Personalkosten
und den Medienmigrationskosten, die alle 5 bis 7 Jahre bei der Aktualisierung auf neuere
Bandlaufwerktechnologie anfallen. Aus einem betrieblichen Blickwinkel nimmt der Zugriff
auf eine auf Band gespeicherte Datei eine erhebliche Zeit in Anspruch, und die gemessene
Fehlerrate bei der Wiederherstellung von Daten auf Band ist relativ hoch.
Die beste Alternative zur Speicherung von langfristig aufzubewahrenden Daten auf Band
bestand in der Verwendung von speziellen Archivierungsprozessen oder -anwendungen, um
die Daten vom Primärspeicher auf eine Archivierungsplattform zu verschieben, doch dies hat
sich beim Backup noch nicht als allgemeingültiges Verfahren etabliert. Somit ist der übliche
Ansatz für die Langzeitaufbewahrung trotz der bekannten betrieblichen Herausforderungen
bislang die längere Aufbewahrung von Backup-Kopien auf Band.
Der EMC Data Domain Archiver, das branchenweit erste System zur Langzeitaufbewahrung
von Backup- und Archivdaten, erweitert die Data Domain-Architektur um einen internen Tiering-Ansatz, der für eine kosteneffektive Langzeitaufbewahrung von Daten auf
deduplizierten Festplatten konzipiert wurde. Im Gegensatz zu anderen Speicherplattformen
bietet es alle Vorteile eines herkömmlichen Data Domain-Systems in Sachen BackupDurchsatz und Belastbarkeit, um die langfristige Backup-Aufbewahrung zu ermöglichen. Im
Gegensatz zu anderen Backup-Plattformen bietet es eine bedeutende Optimierung für
langfristige, kosteneffiziente sowie granulare Fehlerbegrenzung und Recovery. Der DD
Archiver bietet Kunden die Möglichkeit, den Übergang von der Nutzung von BackupProzessen für die langfristige Datenaufbewahrung durch die dynamische Übernahme von
Archivierungs-Best-Practices zu vollziehen – bei gleichzeitiger Minimierung der Abhängigkeit
von der Bandinfrastruktur im Rechenzentrum.
Kostenoptimierte Skalierbarkeit
Der Data Domain Archiver beinhaltet zwei Speicherebenen zur Bereitstellung
kosteneffizienter Skalierbarkeit. Gleichzeitig bietet er den erforderlichen hohen Durchsatz,
um Hunderte Terabyte an Backup-Daten aufnehmen zu können. DD Archiver bietet einen
Durchsatz von bis zu 9,8 TB/Stunde und skaliert bis zu 570 TB Nutzkapazität und bis zu
28,5 PB an logischer Kapazität. Die Kombination von hohem Durchsatz und
kostenoptimiertem Speicher, basierend auf der erprobten Data Domain-Systemtechnologie,
macht aus DD Archiver die ideale Bandreduzierungslösung für die langfristige Aufbewahrung
von Backup- und Archivdaten.
Architektur für die langfristige
Datenaufbewahrung
Der Data Domain Archiver bietet eine transparente Trennung von kurzfristig und langfristig
aufzubewahrenden Daten, indem er sie in verschiedenen Tiers speichert. Die Daten werden
zuerst in der aktiven Tier gespeichert, die sich ähnlich wie ein standardmäßiges Data
Domain-System für Backup und betriebliche Recovery verhält. Die veralteten Daten werden
dann, gemäß den anwenderdefinierten Policys, auf eine sehr große Archivspeicherebene
verschoben, die für die langfristige Datenaufbewahrung (in der Regel für mehrere Jahre)
optimiert ist.
Architektur für die langfristige
Datenaufbewahrung
Backup- oder Archivdaten werden zuerst in der
aktiven Tier, die sich wie ein standardmäßiges
Data Domain-System für Backup und betriebliche
Recovery verhält, gespeichert. Die veralteten
Daten werden dann, gemäß den
anwenderdefinierten Policys, auf eine große
Archivspeicherebene verschoben, die für die
langfristige Datenaufbewahrung (in der Regel für
mehrere Jahre) optimiert ist.
Backup-/Archivserver,
Dateiserver und Benutzer
Data Domain-Controller
DATEN
Aktive Tier
Archivierungseinheit 2
Archivierungseinheit 1
Neu
Aktuell
Älter
z. B. 90-Tage-Aufbewahrung
Archivierungseinheit 0
Ältestes
über 7 Jahre
DD Archiver wurde als Speicher für den Notfall konzipiert: ein Petabyte-großes System als
persistenter Ort für alle Daten, wenn es um den Schutz und die Aufbewahrung geht. Das
System kann auf eine umfangreiche Größe anwachsen und über einen längeren Zeitraum in
Betrieb bleiben als herkömmliche Speichersysteme. Um den langfristigen Datenzugriff sowie
die Wiederherstellbarkeit zu gewährleisten, bietet der DD Archiver eine neue und
einzigartige Funktion zur „Fehlerisolierung“. Besonderheiten: Die Archivierungsebene
besteht aus mehreren Archivierungseinheiten. Jede Archivierungseinheit wird versiegelt,
sobald sie ihre volle Kapazität erreicht hat und wird unabhängig, um die langfristige
Datenaufbewahrung sicherzustellen. Somit bleibt das System im Falle eines Fehlers oder
Disaster und eines daraus folgenden Ausfalls wichtiger Komponenten des DD Archiver mit
allen nicht in Mitleidenschaft gezogenen Komponenten betriebsbereit.
Außer dieser neuen Architektur bietet der DD Archiver granulare Replikationskonfigurationen
für die Disaster Recovery. Ist im Falle eines Konnektivitätsproblems die Replikation betroffen,
können kleinere und besser zu handhabende Dateneinheiten repliziert oder
wiederhergestellt werden, und es müssen keine Petabyte an Daten repliziert werden.
Disaster Recovery
Anstelle einer System-zu-SystemReplikationsbeziehung ermöglicht der DD
Archiver eine detailliertere Einheit-zu-EinheitReplikationsbeziehung zwischen dem
Quellsystem im Rechenzentrum und dem
Replikatsystem am Remote-Standort.
Sobald die Archivierungseinheiten zur
Fehlerisolierung versiegelt wurden, werden keine
weiteren Daten zwischen den Quell- und der
Ziel-Archivierungseinheiten übertragen. Im Falle
eines Konnektivitätsproblems mit Auswirkungen
auf den Replikationsprozess muss der DD
Archiver nur die betroffene, neu zu
synchronisierende Einheit replizieren. Wenn
darüber hinaus ein Disaster Auswirkungen auf
die Verfügbarkeit der primären
Archivierungseinheit hat, muss nur die betroffene
Einheit wiederhergestellt werden.
Remote-DisasterRecovery-Standort
Rechenzentrum
Einheit-zu-Einheit-Sammelreplikation
Aktive Tier
Aktive Tier
Archivierungseinheit 0
Archivierungseinheit 0
Archivierungseinheit 1
Archivierungseinheit 1
Archivierungseinheit 2
Archivierungseinheit 2
Archivierungseinheit 3
Einzeleinheits-Recovery
Archivierungseinheit 3
Besonders sichere Speicherung für eine
zuverlässige Recovery
Der DD Archiver nutzt die vorhandene Data Domain-Technologie einschließlich der EMC Data Domain Data Invulnerability Architecture, die den branchenweit besten Schutz gegen
Datenintegritätsprobleme bietet. Die kontinuierliche Recovery-Verifizierung, Fehlererkennung
und Fehlerkorrektur sichern Daten während des ersten Backups und während des gesamten
Lebenszyklus der Daten ab. Der DD Archiver ist Dual Disk Parity RAID6 konfiguriert, was dem
System ermöglicht, Dual-Disk-Fehlern ohne Unterbrechungen zu widerstehen. Die
redundanten Lüfter und Netzteile lassen sich einfach austauschen und sorgen so für
zusätzliche Systemstabilität. Neue Fähigkeiten im Bereich Fehlerisolierung im DD Archiver
stellen den langfristigen Datenzugriff und die Wiederherstellbarkeit sicher.
Anwenderfreundlich im Betrieb
Das Management des DD Archiver ist anwenderfreundlich und einfach. Über die grafische
Benutzeroberfläche (GUI) von EMC Data Domain Enterprise Manager können Administratoren
das Dateisystem, die Replikation und die DD Boost-Oberfläche zentral managen, wodurch
die Bereitstellung vereinfacht wird. Er bietet Administratoren ebenfalls eine konsolidierte
Ansicht der Kapazitäts- und Performance-Auslastung. Darüber hinaus berichtet Autosupport
per E-Mail proaktiv über den vollständigen Systemstatus. Administratoren können den DD
Archiver auch über eine Befehlszeile (CLI) über SSH managen. Die SNMP-Überwachung
ermöglicht es Administratoren, den DD Archiver ohne großen Aufwand in bereits
bestehende, heterogene SNMP-Überwachungstools zu integrieren. Die einfache Erstellung
von Skripts bietet zusätzliche Managementflexibilität.
Speicher- und Netzwerkeffizienz
Die branchenführende Inline-Deduplizierungstechnologie von Data Domain ermöglicht eine
im Durchschnitt 10- bis 30-fache Datenreduzierung bei der Langzeitaufbewahrung von
Backups, sodass Unternehmen mit wesentlich weniger Speicherkapazität,
Rechenzentrumstellfläche, Strom und Kühlaufwand auskommen. Dadurch wird die TCO (Total
Cost of Ownership) über den gesamten Lebenszyklus der Daten gesenkt.
Die Nutzung von EMC Data Domain Replicator mit DD Archiver reduzierte die für die
Replikation nötige Bandbreite um 99 %. Dadurch wird wiederum die Zeit drastisch reduziert,
die zur Konsolidierung oder für Disaster-Recovery-Zwecke für das Kopieren von Backups und
Archiven über das WAN benötigt wird . Diese netzwerkeffiziente Replikation ermöglicht
zusammen mit der Fähigkeit des Data Domain-Systems zum Starten einer Replikation während eines Backups eine schnellere „Time-to-DR-Readiness“.
Einfache Integration
Im Gegensatz zu Band- oder herkömmlichen Festplattensystemen bietet der DD Archiver
einen Deduplizierungsspeicher für konsolidierten Schutz über ein breit gefächertes
Spektrum von Anwendungen. Der DD Archiver ist für alle führenden Enterprise-Backup- und
Archivierungsanwendungen geeignet und lässt sich problemlos in bestehende EnterpriseInfrastrukturen integrieren. Das System unterstützt gleichzeitige Datenzugriffsmethoden
mittels NFS- und CIFS-Dateiserviceprotokollen über Ethernet oder als festplattenbasiertes
Ziel durch Nutzung von anwendungsspezifischen Oberflächen wie EMC Data Domain Boost.
DD Boost ermöglicht eine erweiterte Integration für Umgebungen mit Symantec NetBackup
und Backup Exec.
Benutzer können dasselbe DD Archiver-System für Backup- und Archivarbeitslasten nutzen.
Dies verbessert die Effizienz über Backup-und Archivierungsanwendungen und Datentypen
hinweg und reduziert den Management-Overhead, da der Speicher mehrerer Anwendungen
in einem einzigen System zusammengefasst wird.
Die folgenden Data Mover und Arbeitslasten
werden in ein- und demselben Data DomainSystem gleichzeitig unterstützt:
Data Mover
BackupAnwendungen
Utilitys zum
Schutz von
Anwendungen
Direktzugriff
Archivierungsund TieringAnwendungen
Anwendungsbeispiel/
Arbeitslast
EMC
Symantec
CommVault
IBM
VMware/Vizioncore
Oracle RMAN
IBM DB2
SQL
Greenplum
Entwicklungsversionierung
Projektarchive
Compliance-Aufbewahrung
Drag-and-DropArchivierung
EMC
Symantec
F5
CommVault
Mimosa
Snapshots/Replikation
Data DomainDeduplizierungsspeicher
Datenaufbewahrung / Data Protection / Disaster Recovery
Erzwingung der Aufbewahrung
Durch den Einsatz von EMC Data Domain Retention Lock-Software kann der Data Domain
Archiver Unternehmen dabei helfen, die interne IT-Governance bezüglich der Aufbewahrung
von Informationen einzuhalten, indem Dateien unüberschreibbar und unlöschbar gemacht
werden. Dies sorgt dafür, dass kritische Unternehmensinformationen innerhalb einer
angegebenen Aufbewahrungsfrist verfügbar bleiben. Nach Ablauf dieser Frist können die
Informationen nach Bedarf gelöscht werden. Die Aufbewahrungsparameter können für jede
Datei individuell festgelegt werden. Mindest- und Maximalaufbewahrungsfristen können
global festgelegt werden.
DD Retention Lock nutzt branchenübliche Managementschnittstellen, die von anderen
führenden Speicherherstellern unterstützt werden. Da die Software nahtlos mit den meisten
Archivierungs- und Datenmanagementprodukten verwendet werden kann, erfüllt sie alle
Anforderungen an eine End-to-End-Lösung.
Technische Daten
DD Archiver Technische Daten
Gesamtkapazität1
Logische
Kapazität, Standard1,2,3
Bis zu 768 TB
5,7 PB
Logische Kapazität, Redundant1,3,4
28,5 PB
Max. Durchsatz (andere)5
4,3 TB/h
Max. Durchsatz (DD Boost)6
9,8 TB/h
Verlustleistung7
Kühlbedarf7
523 W
1.783 BTU/h
1. Alle Kapazitätswerte werden mit Basis 10 (d. h. 1 TB = 1.000.000.000.000 Byte) und der maximal konfigurierten
Gesamtkapazität berechnet
2.Mix aus typischen Enterprise-Daten (Dateisysteme, Datenbanken,
E-Mail, Entwicklerdateien). Der untere Kapazitätsbereich umfasst
vollständige wöchentliche und monatliche Backups und inkrementelle
tägliche oder wöchentliche Backups, je nach Kapazität. Im oberen
Bereich wird täglich ein vollständiges Backup durchgeführt, je nach
Systemkapazität.
3.Mix aus typischen Enterprise-Daten (Dateisysteme, Datenbanken,
E-Mail, Entwicklerdateien), vollständiges tägliches Backup, je nach
Systemkapazität.
4.Unterstützung für Add-On-Einschübe.
5.Maximaler Durchsatz wird durch Nutzung von CIFS und 10-GbitEthernet erzielt.
6.Maximaler Durchsatz wird durch die Nutzung von DD Boost und
10-Gbit-Ethernet erzielt.
7.Nur Controller.
Software
Softwarefunktionen
Global CompressionTM, Data Invulnerability Architecture einschließlich End-to-End-Verifizierung (fortlaufend)
und integriertes Dual Disk Parity RAID 6, Snapshots, Telnet, FTP, SSH, E-Mail-Warnmeldungen, geplante
Rückgewinnung von Kapazität, Ethernet-Failover und -Aggregation, Link Aggregation Control Protocol (LACP),
VLAN Tagging, IP Aliasing; EMC Data Domain Boost, EMC Data Domain Replicator und EMC Data Domain
Retention Lock (optionale Software)
Management
EMC Data Domain Enterprise Manager, SNMP und Befehlszeilenoberfläche
Datenzugriff
NFS v3 über TCP, CIFS, DD Boost (zur Verwendung mit Symantec OpenStorage)
Systemerweiterung
Bis zu 768 TB Gesamtkapazität • Bis zu 24 Erweiterungseinschübe mit 32 TB • Bis zu 24 Erweiterungseinschübe mit 16 TB • Unterstützung für kombinierte 32-TB- und 16-TB-Erweiterungseinschübe bis zu einer Gesamtkapazität von
768 TB
Behördliche Genehmigungen
Sicherheit: UL 60950-1, CSA 60950-1, EN 60950-1, IEC 60950-1, GS, SABS, GOST, IRAM Emissionen: FCC
Class A, EN 55022, CISPR 22, VCCI, BSMI, MIC, ICES-003
Immunität: EN 55024, CISPR 24 Grenzwerte für Oberschwingungsströme: EN 61000-3-2
Hardwareplattform
4U 19" (48,26 cm), rackeinbaufähig, Verwendung in 4-Post-Rack, Hot-Plug-Festplatten, redundante Lüfter,
redundante Netzteile, serieller Port, 2 10/100/1000 Ethernet-Ports (Kupfer) und optional Dual-Port (Kupfer)
oder optisches 1-Gbit-Ethernet, Quad-Port 1-Gbit-Ethernet (Kupfer) und Dual-Port (Kupfer) oder optisches
10-Gbit-Ethernet
Systemgewicht
23,6 kg
Systemabmessungen (B x T x H)
48,3 cm x 74,9 cm x 8,9 cm
2 EIA-Einheiten
Mindestabstand
Vorderseite bei geschlossener Blende: 4,0 cm Rückseite: 12,7 cm
Stromversorgung (VA)
100-120 / 200-240 V~, 50/60 Hz, 550 VA
Wärmeleistung des Systems
1.783 BTU/h
Betriebstemperatur/-höhe
10 °C bis 35 °C, Herabsetzung um 1,1 °C/304,8 Meter über 2.286 Meter bis 3.048 Meter
KONTAKT
Weitere Informationen darüber, wie
Produkte, Services und Lösungen von EMC
Ihnen dabei helfen können, Ihren
geschäftlichen und IT-Herausforderungen zu
begegnen, erhalten Sie bei Ihrem EMC
Vertriebsbeauftragten oder einem
autorisierten Händler; oder besuchen Sie
unsere Website www.emc2.de .
Betriebsfeuchtigkeit
20 % bis 80 %, nicht kondensierend
Temperatur bei Nichtbetrieb (Transport)
-40 °C bis +65 °C
Geräuschentwicklung bei Betrieb
Deklarierte Geräuschemissionswerte gemäß ISO 9296:
Schall-Leistung, LWAd: 7,52 Bel
Schalldruck, LpAM: 56,4 dB
EMC2, EMC, „where information lives“, Data Domain, Global Compression und SISL sind eingetragene Marken oder Marken der EMC
Corporation in den USA und anderen Ländern. Alle anderen in diesem Dokument erwähnten Marken sind das Eigentum ihrer
jeweiligen Inhaber. © Copyright 2011 EMC Corporation. Alle Rechte vorbehalten. Datenblatt 01/11 H7509
EMC Deutschland GmbH
Am Kronberger Hang 2a
D-65824 Schwalbach/Taunus
Tel.: +49 6196 4728-0
Website: www.emc2.de
