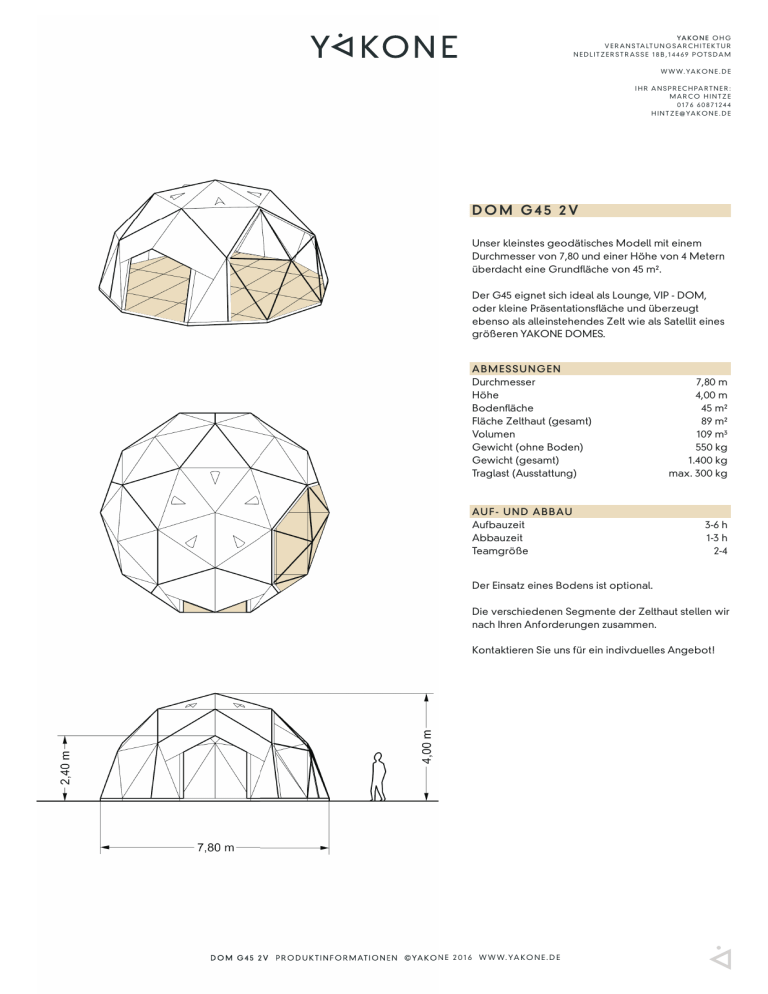

YA K O N E O H G V E R A N S TA LT U N G S A R C H I T E K T U R NEDLITZERSTRASSE 18B,14469 POTSDAM W W W. YA K O N E . D E I H R A N S P R E C H PA R T N E R : MARCO HINTZE 0176 60871244 H I N T Z E @ YA K O N E . D E DOM G45 2V Unser kleinstes geodätisches Modell mit einem Durchmesser von 7,80 und einer Höhe von 4 Metern überdacht eine Grundfläche von 45 m². Der G45 eignet sich ideal als Lounge, VIP - DOM, oder kleine Präsentationsfläche und überzeugt ebenso als alleinstehendes Zelt wie als Satellit eines größeren YAKONE DOMES. A BME S S U N G E N Durchmesser Höhe Bodenfläche Fläche Zelthaut (gesamt) Volumen Gewicht (ohne Boden) Gewicht (gesamt) Traglast (Ausstattung) AU F - U N D A BBAU Aufbauzeit Abbauzeit Teamgröße 7,80 m 4,00 m 45 m² 89 m² 109 m³ 550 kg 1.400 kg max. 300 kg 3-6 h 1-3 h 2-4 Der Einsatz eines Bodens ist optional. Die verschiedenen Segmente der Zelthaut stellen wir nach Ihren Anforderungen zusammen. Kontaktieren Sie uns für ein indivduelles Angebot! D O M G 4 5 2 V P R O D U K T I N F O R M AT I O N E N © YA K O N E 2 0 1 6 W W W. YA K O N E . D E Z E LT H A U T Die Zelthaut des DOM G45 setzt sich aus einem Dach- und 5 Seitenelementen zusammen, die mit hochwertigen Reissverschlüssen verbunden werden. Die Seitenelemente lassen sich als geschlossene, mit Eingang oder Panoramafenster versehene Module je nach Bedarf frei kombinieren. ZE LT H AU T Material Gewicht Brandschutzklasse Fläche Zelthaut (gesamt) Dachsegment Fläche Gewicht Seitensegmente Fläche (je Segment) Gewicht geschlossene Seiten Eingänge (verschließbar) Panoramafenster Lüftungsöffnungen (Abluft) technische Klimatisierung Plane (recycelbar) 650 g/m² B1 91 m² 1 24 m² 16 kg 5 14 m² 9,5 kg 1-4 1-2 1-2 5 optional TRAGWERK Konstruiert nach dem bewährten Prinzip des geodätischen Doms, ensteht bei geringem Materialaufwand eine äusserst stabile, freitragende Kuppel. T R AG W E R K Anzahl Stäbe 63 Anzahl Knotenpunkte 30 Gewicht gesamt 490 kg Material Stäbe brandenburgische Fichte ( FSC) Gewicht je Stab 4,8 kg Querschnitt 60 x 80 mm Länge min. 1,99 m Länge max. 2,27 m BODEN Unsere hochwertigen Böden sind optional und kein Bestandteil der tragenden Struktur des Doms. Barrierefreie Zugänge gehören zur Standardausstattung. BO D E N Gewicht (gesamt) 850 kg Material Rahmen brandenburgische Fichte ( FSC) Material Platten brandenburgische Fichte ( FSC) Material Platten (opt.) Siebdruckplatte, 21 mm Verankerung Erdnägel/Asphaltdübel D O M G 4 5 2 V P R O D U K T I N F O R M AT I O N E N © YA K O N E 2 0 1 6 W W W. YA K O N E . D E KNOTEN Die aus Stahl geschweissten, verzinkten Knoten bilden das Kernstück der Konstruktion: Sie erleichtern den Aufbau erheblich und dienen, auf den Konstruktionsachsen der Kuppel gelegen, auch als funktionaler Verbindungspunkt von Tragwerk, Zelthaut, Auflager und Boden. Alle Knoten sind über M10 Gewinde für Technik und Rig-Systeme nutzbar. KN OT E N Anzahl Knoten Material Gewicht je Knoten Traglast Ausstattung (gesamt) Traglast je Knoten 30 Stahl, verzinkt 4,2 kg 300 kg 50 kg SICHERHEIT Alle unsere Zelte sind statisch geprüft. Sämtliche Bauteile werden den gängigen Normen entsprechend gefertigt und gewartet. Ab einer Grundfläche von 75 m² liegen für die YAKONE Dome Ausführungsgehnemigung und Prüfbuch für fliegende Bauten nach DIN 4112 vor. Vor Inbetriebnahme ist eine Gebrauchsabnahme durch die lokale Baubehörde erforderlich. SICHERHEIT Windlast: Staudruck nach DIN 4112 (kN/m²) Nutzbar bis Windstärke Brandschutzklasse nach DIN 4102-1 D O M G 4 5 2 V P R O D U K T I N F O R M AT I O N E N © YA K O N E 2 0 1 6 W W W. YA K O N E . D E 0,3 10 B1
