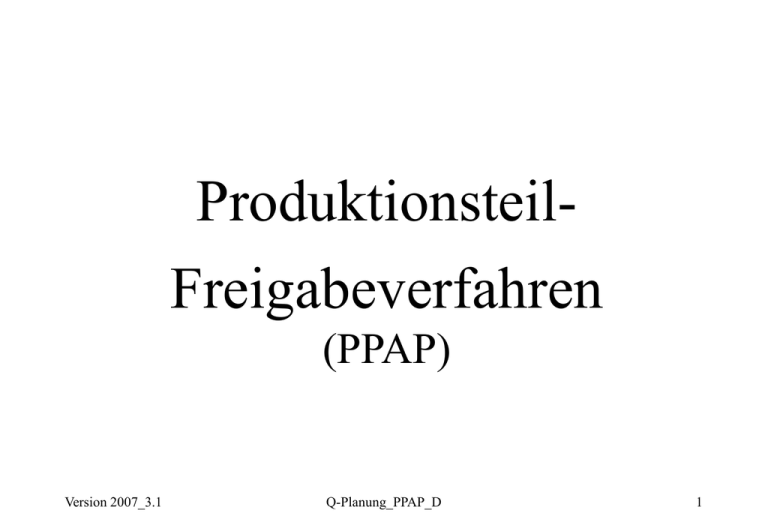

ProduktionsteilFreigabeverfahren
(PPAP)
Version 2007_3.1
Q-Planung_PPAP_D
1
PPAP
Definition und Grundlagen
• generelle Forderungen zur Produktionsteil-Freigabe
• Anhang F: Produktions- und verfahrenstechnische
Materialien (bulk materials)
• Anhang G: Reifenhersteller
• Anhang H: LKW-Hersteller
• Der Zweck besteht darin festzustellen, ob alle
Konstruktionsunterlagen und SpezifikationsAnforderungen des Kunden vom Lieferanten richtig
verstanden wurden ...
Version 2007_3.1
Q-Planung_PPAP_D
2
PPAP
Definition und Grundlagen
• ... und ob der Produktionsprozeß in der Lage
ist, Produkte herzustellen, die unter
tatsächlichen Produktionsbedingungen ständig
diese Anforderungen erfüllen bei
vorgegebenen Produktionsmengen.
Version 2007_3.1
Q-Planung_PPAP_D
3
(Quelle: AIAG)
Version 2007_3.1
Q-Planung_PPAP_D
4
Ansatz
• Begriffe und Definitionen der
ISO/ TS 16 949: 2002 finden Anwendung
• ferner gelten die Normen, auf die im
Anhang von PPAP, Ausgabe 4, verwiesen
wird
Version 2007_3.1
Q-Planung_PPAP_D
5
Anwendbarkeit
• interne und externe Lieferanten
• Produktionsmaterial (Kunden-Teilenummer)
• Produktions- und Kundendienstteile
• Produktions- und Kundendienstteile aus
Standard-Katalogue solange der Kunde darauf
nicht verzichtet
• Kunde kann auf PPAP-Anforderungen
verzichten
Version 2007_3.1
Q-Planung_PPAP_D
6
Allgemeines
• Der Lieferant muß vom Teilefreigabebereich
des Kunden “Full Approval” erhalten für:
• neue Teile oder Produkte
• bereits vorgelegte Teile nach Behebung eines Fehlers
• bei modifizierten Produkten nach einer
Konstruktionsänderung bei
• Konstruktionsunterlagen, Spezifikationen, Materialien
Version 2007_3.1
Q-Planung_PPAP_D
7
Allgemeines
Repräsentativer Produktionslauf
• Voraussetzung für Freigabe von Produktionsteilen
• typische Anforderungen:
• eine bis acht Stunden Produktion
• spezifische Produktionsmenge
- mindestens 300 aufeinander folgende Teile
• hergestellt am Produktionsstandort
• unter Produktionsbedingungen:
Werkzeuge, Einrichtungen, Prozesse, Materialien, Mitarbeiter
Version 2007_3.1
Q-Planung_PPAP_D
8
Allgemeines
Repräsentativer Produktionslauf
• typische Anforderungen (cont.):
• Teile von jedem einzelnen Produktionsprozeß: mehrfache
Produktionslinien oder Arbeitsstationen
• Teile aus jeder Position bei
Mehrfach-Gußform, -Gesenk, -Form, -Werkzeug, -Modell
• verfahrenstechnische Produkte: “stabile Zustände” der
Prozeßabläufe (“steady-state” operation of the process)
Version 2007_3.1
Q-Planung_PPAP_D
9
PPAP Prozeß-Forderungen
Dokumentation und Information
2.0
2.1
2.2
2.3
2.4
2.5
2.6
Allgemeine Unterlagen (optional)
Konstruktionsunterlagen des Verkaufsprodukts
Technische Änderungsdokumente
Kundentechnische Genehmigungen
Design-FMEA
Prozeßflußdiagramme
Prozeß-FMEA
Version 2007_3.1
Q-Planung_PPAP_D
10
PPAP Prozeß-Forderungen
Dokumentation und Information
2.7 Kontrollplan
2.8 Ergebnisse zur Analyse des Meßsystems
2.9 Meßergebnisse (Bemaßung)
2.10 Testergebnisse (zur Leistung) des Materials
2.11 Kurzzeit Prozeßfähigkeitsuntersuchung
2.12 Qualifizierte Labordokumentation
(kundenspezifisch)
Version 2007_3.1
Q-Planung_PPAP_D
11
PPAP Prozeß-Forderungen
Dokumentation und Information
2.13 Bericht zum Erscheinungsbild (Appearance
Approval Report (AAR)
2.14 (Informationen zu) Muster-Serienteilen
2.15 (Informationen zu) Referenzmustern
2.16 (Informationen zu) Prüfmitteln
Version 2007_3.1
Q-Planung_PPAP_D
12
PPAP Prozeß-Forderungen
Dokumentation und Information
2.17 Dokumentationen zum Nachweis der
Übereinstimmung mit kundenspezifischen
Forderungen
2.18 Erstmusterprüfbericht
(Part Submission Warrant (PSW)
Version 2007_3.1
Q-Planung_PPAP_D
13
PPAP Prozeß-Forderungen
Part Submission Warrant (PSW)
• vorlegen nach zufriedenstellendem Abschluß
aller Messungen und Tests
• aufbewahren (Vorlagestufe 1) und/ oder vorlegen
(Vorlagestufe 2 - 4) der geforderten
Informationen
• separates PSW für jede Teilenummer
Version 2007_3.1
Q-Planung_PPAP_D
14
PPAP Prozeß-Forderungen
Part Submission Warrant (PSW)
• Produktionsteile aus Mehrfach• Nestern, Gußformen, Werkzeugen, Gesenken,
Modellen
• parallelen Produktionsprozessen usw.
• bewerten
• identifizieren
• auf PSW dokumentieren
Version 2007_3.1
Q-Planung_PPAP_D
15
PPAP Prozeß-Forderungen
Part Submission Warrant (PSW)
• Lieferant bestätigt, daß alle Kundenforderungen
erfüllt sind
• Freigabe des PSW durch verantwortliche Stelle
beim Kunden
• PSW ist die Bestätigung, daß alle PPAPDokumente verfügbar sind
• PSW-Formular siehe Anhang A
Version 2007_3.1
Q-Planung_PPAP_D
16
Kundenbenachrichtigung und
Vorlageforderungen
3.1 Kundenbenachrichtigung
• bei geplanten Änderungen bei Design und
Produktions-Prozeß
• der Kunden kann anschließend entscheiden, eine
Vorlage zur Freigabe zu verlangen
3.2 Vorlage an den Kunden
• Freigabe vor Versand der ersten Produktionsteile
3.3 Ohne Kundenbenachrichtigung
Version 2007_3.1
Q-Planung_PPAP_D
17
Vorlagestufen
Vorlagen an den Kunden
Level 1: PSW (und AAR)
Level 2: PSW, Muster, eingeschränkte, unterstützende Daten
Level 3: PSW, Muster, umfassende, unterstützende Daten
Level 4: PSW, Anforderungen nach Festlegung des Kunden
Level 5: PSW, Muster, umfassende, unterstützende Daten
zur Einsicht im Herstellerwerk
Version 2007_3.1
Q-Planung_PPAP_D
18
Vorlagestufen
Vorlagen an den Kunden
• Level 3 ist die Standardstufe für alle Vorlagen
• Level 1 ist die Standardstufe für verfahrenstechnische
Produkte
• der Abnahmebereich des Kunden legt die
Vorlagestufe fest für
• jedes Teil oder Teilenummer
• jedes Herstellerwerk
Version 2007_3.1
Q-Planung_PPAP_D
19
Tabelle der Vorlagebedingungen
Vorlagestufen
Anforderungen
1.
4.
6.
14.
15.
17.
Konstruktionsunterlagen
Design FMEA
Prozeß FMEA
Muster
Referenzmuster
Belege der Übereinstimmung
mit kundenspezifischen Forderungen
18. Part Submission Warrant (PSW)
Level 1
Level 2
Level 3 Level 4 Level 5
R
R
R
R
R
R
S
R
R
S
R
R
S
S
S
S
R
S
*
*
*
*
*
*
R
R
R
R
R
R
S
S
S
S
R
( zum Vergleich siehe Anhang: Retention/ Submission Requirements Table )
S: Submit, Dokumente dem Kunden vorlegen, Kopien behalten
R: Retain, Dokumente im Werk aufbewahren, auf Wunsch verfügbar machen
* : Dokumente aufbewahren und auf Wunsch dem Kunden vorlegen
Version 2007_3.1
Q-Planung_PPAP_D
20
Teile-Vorlagestatus
Allgemein
• der Kunde muß den Lieferanten über den
Fortschritt des Vorlagestatus informieren.
• nach der Freigabe des Teils muß der Lieferant
sicherstellen, daß auch die zukünftige
Produktion weiterhin alle Kundenforderungen
erfüllt.
Version 2007_3.1
Q-Planung_PPAP_D
21
Teile-Vorlagestatus
Allgemein
• Anmerkung:
Bei Lieferanten, eingestuft als “selbstbescheinigend” (self certifying, Level 1),
wird bei Vorlage der geforderten
Dokumentation mit eigener Freigabe dies
auch als Kundenfreigabe angesehen, solange
dem Lieferanten nichts anderes mitgeteilt
wird.
Version 2007_3.1
Q-Planung_PPAP_D
22
Teile-Vorlagestatus
Kunden-PPAP-Status
• Vollständige Freigabe (Full Approval):
• alle Spezifikationen und Forderungen des Kunden
sind erfüllt
• der Lieferant ist berechtigt, Produktionsmengen
nach Freigaben/ Abrufen durch die
Kundendisposition durchzuführen
Version 2007_3.1
Q-Planung_PPAP_D
23
Teile-Vorlagestatus
Kunden-PPAP-Status
• Vorläufige Freigabe (Interim Approval):
• gültig nur für begrenzte Zeit
• gültig nur für begrenzte Menge
• Vorläufige Freigabe wird nur erteilt bei
• klar definierter Grundursache und
• mit dem Kunden abgestimmten Maßnahmenplan
• überschreiten von Zeit und Menge: “Verworfen”
• Wiedervorlage für “Vollständige Freigabe”
Version 2007_3.1
Q-Planung_PPAP_D
24
Teile-Vorlagestatus
Kunden-PPAP-Status
• Verworfen (Rejected):
• Kundenvorgaben wurden bei dieser Vorlage nicht
erfüllt in Bezug auf:
• Produktionscharge
• begleitende Dokumentation
• korrigiertes Produkt und Dokumentation müssen
vorgelegt und genehmigt werden, bevor
Produktionsmengen ausgeliefert werden dürfen
Version 2007_3.1
Q-Planung_PPAP_D
25
Aufbewahrung der Dokumente
• Aufzeichnungen der Produktionsteil-Freigabe
• für alle Teile und Produkte sind Aufzeichnungen
aufzubewahren
• unabhängig von der Vorlagestufe (level 1-5)
• solange das Teil aktiv ist, plus ein Kalenderjahr
• zweckmäßige Dokumente eines Vorgängerteils
sind in die Ablage des neuen Teils aufzunehmen
oder darauf zu verweisen
Version 2007_3.1
Q-Planung_PPAP_D
26
PPAP-Anhang
Formblätter
• Anhang A: Part Submission Warrant (PSW)
Erstmusterprüfbericht
• Anhang B: Appearance Approval Report (AAR)
Bericht zum Erscheinungsbild
• Anhang C: Dimensional Results
• Anhang D: Material Test Results
• Anhang E: Performance Test Results
Version 2007_3.1
Q-Planung_PPAP_D
27
Version 2007_3.1
Q-Planung_PPAP_D
28
Version 2007_3.1
Q-Planung_PPAP_D
29
Version 2007_3.1
Q-Planung_PPAP_D
30
Appearance Approval Report
Version 2007_3.1
Q-Planung_PPAP_D
31
Version 2007_3.1
Q-Planung_PPAP_D
32
Version 2007_3.1
Q-Planung_PPAP_D
33
Version 2007_3.1
Q-Planung_PPAP_D
34
PPAP-Anhang
F: Schüttgüter (bulk material)
G: Reifenhersteller
H: Anforderungen der LKW-Hersteller
Version 2007_3.1
Q-Planung_PPAP_D
35
Phased PPAP
• Initial Run at Rate
• Teile aus einem Produktionslauf und von einer
Produktionslinie
• unter Produktionsbedingungen (Rate)
• erste Hinweise auf zukünftige Ergebnisse
Teile aus dem Initial Run at Rate können für
Phase 1 und Phase 2 verwendet werden
Version 2007_3.1
Q-Planung_PPAP_D
36
Phased PPAP
• Phase 1: Verfizierung der Qualität
• Teile aus einem Produktionslauf und von einer
Produktionslinie
• dimensionelle, Labor und ES-Tests ok
• ohne AAs
Version 2007_3.1
Q-Planung_PPAP_D
37
Phased PPAP
• Phase 2: Verifizierung der Produktion
• Teile von allen Produktionslinien für dieses
Programm
• dimensionelle, Labor und ES-Tests ok für alle
Linien und Werkzeuge
• einschließlich AAs
• der Lieferant legt das PSW vor
Version 2007_3.1
Q-Planung_PPAP_D
38
Phased PPAP
• Phase 3: Verifizierung des Produktionsvolumens
• Teile von allen Produktionslinien für dieses
Programm hergestellt
• die Verifizierung zeigt, daß Qualitätsteile mindestens
ein Tagesvolumen für die Produktion bei Ford
abdecken (Daily Production Volume - DPV)
Version 2007_3.1
